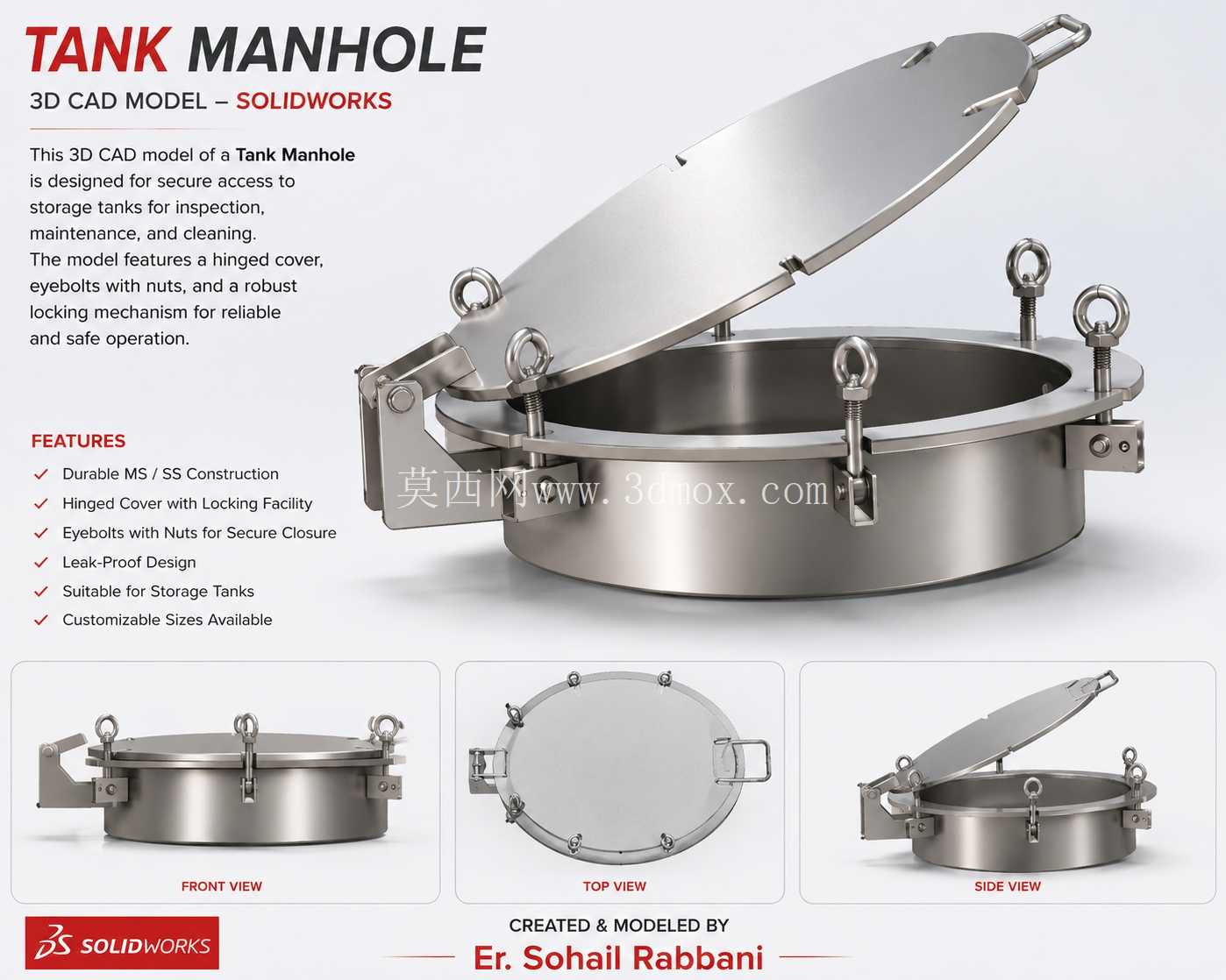

储罐用快开铰链式人孔检修盖组件

　　在化工储运、食品加工、制药溶剂存储、市政供水等涉及常压或低压密闭罐体的工程场景中，人孔是运维人员进入罐体内部开展检修、清淤、焊缝探伤、衬层检查作业的唯一通行通道，其结构可靠性直接决定罐体运行的密封安全与运维操作效率。这套铰链式人孔检修盖组件，是针对立式、卧式圆形储罐的侧壁或顶部安装需求开发的标准快开结构，区别于传统多螺栓紧固的人孔结构，该组件通过单侧铰链承载盖体重量，配合周向均布的吊环螺栓快锁机构，无需完全拆卸所有紧固件即可完成盖体的开启与闭合，大幅降低运维人员的操作强度，尤其适合需要频繁开启检查的工艺罐体场景。

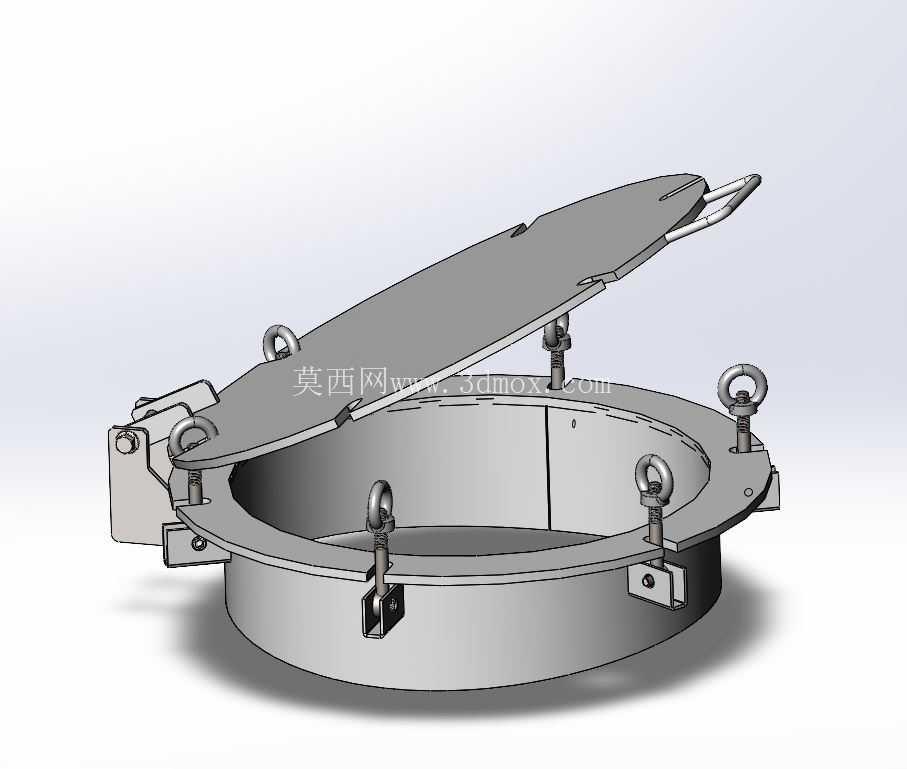

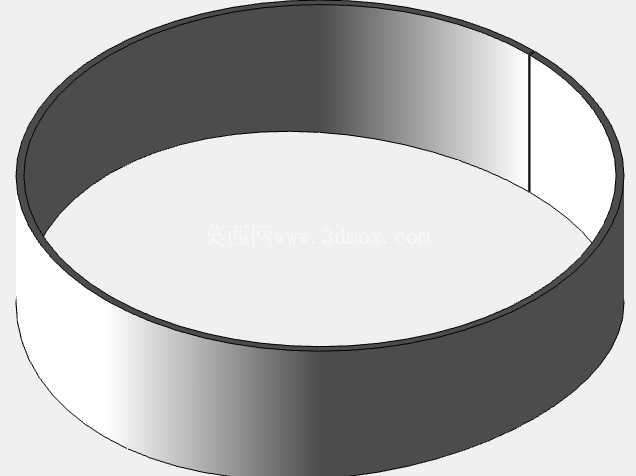

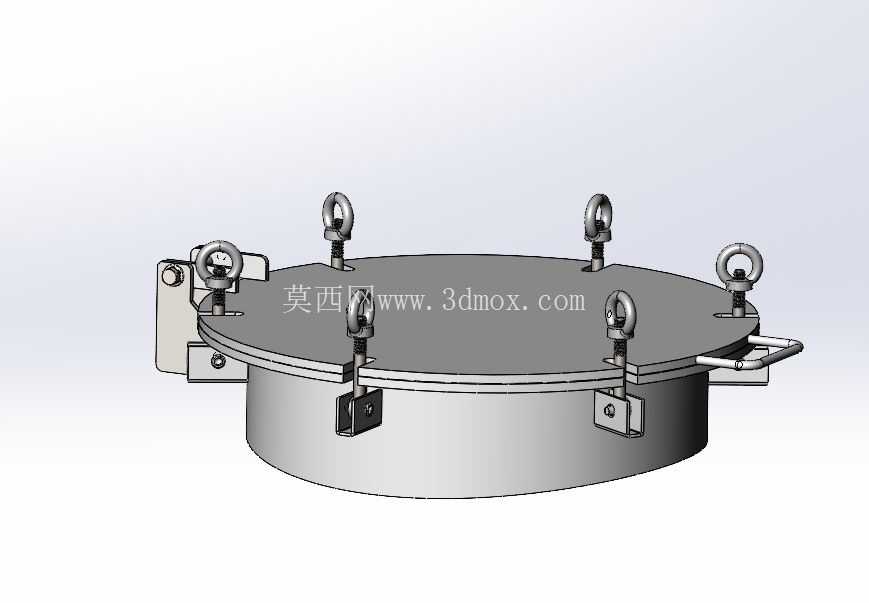

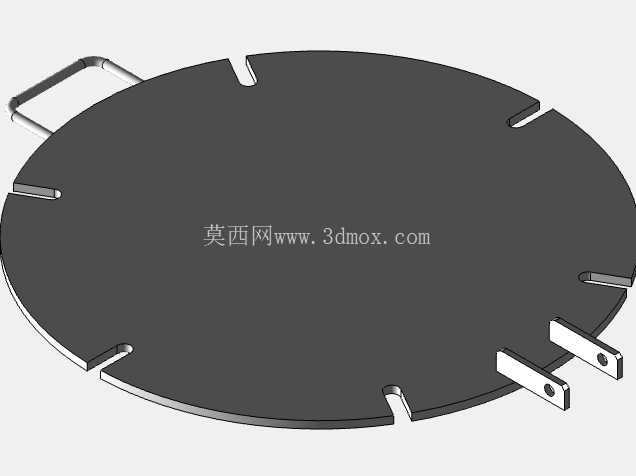

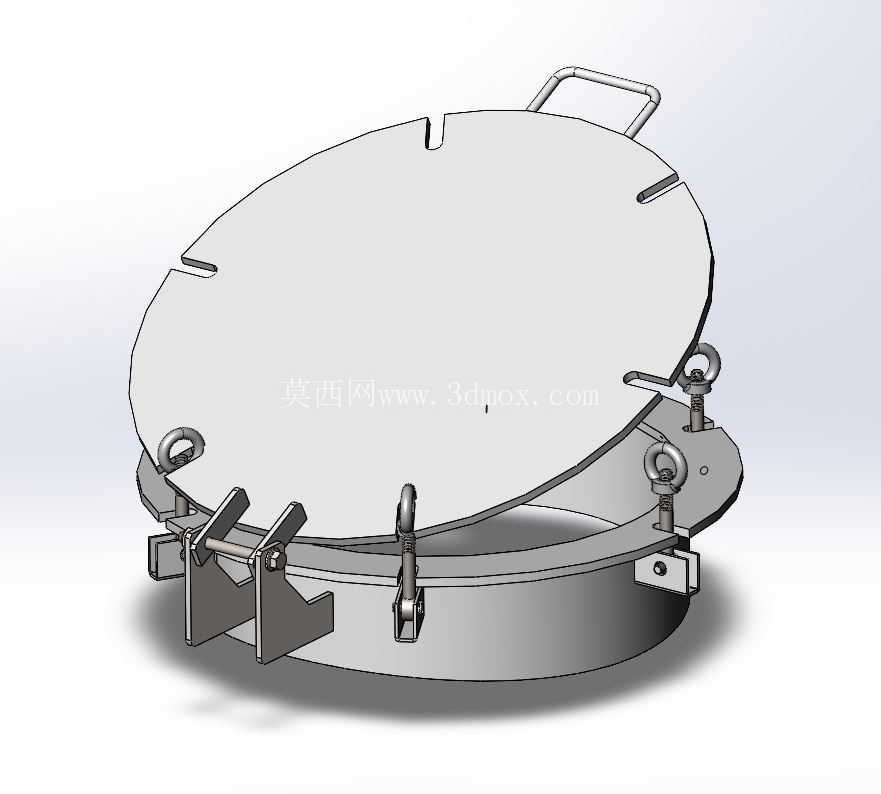

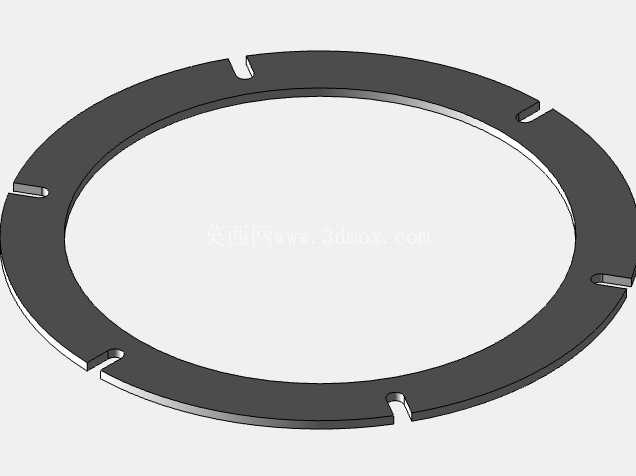

　　从结构设计逻辑来看，组件分为座圈、盖体、铰链副、锁紧机构、密封副五个核心部分，座圈采用整圈法兰式结构，安装时与罐体侧壁的开孔补强圈焊接固定，座圈上端面加工有连续的密封槽，可适配耐油橡胶、硅橡胶、聚四氟乙烯等不同介质兼容性的密封垫片，密封槽的深度与宽度经过匹配计算，当盖体压紧时垫片的压缩量控制在合理区间，既避免压缩过度导致垫片永久变形失效，也防止压缩量不足引发介质渗漏。盖体采用与座圈同材质的板材冲压成型，背面设置有辐射状的加强筋结构，在承受罐内0.1MPa以内的微正压或负压工况时，不会出现盖板挠曲变形导致的密封面贴合不严问题，盖体与座圈的配合面经过精加工，平面度公差控制在0.2mm以内，保证密封压力均匀分布。

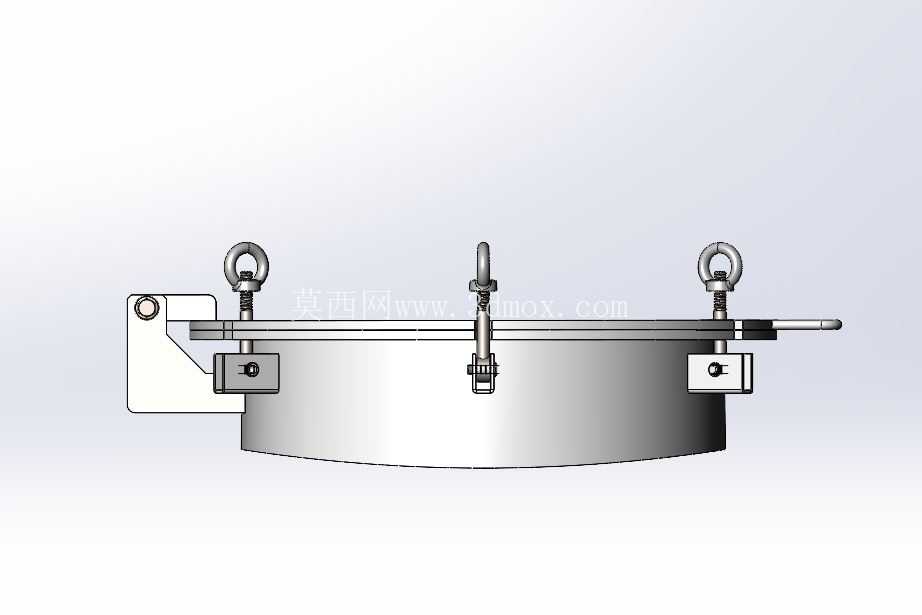

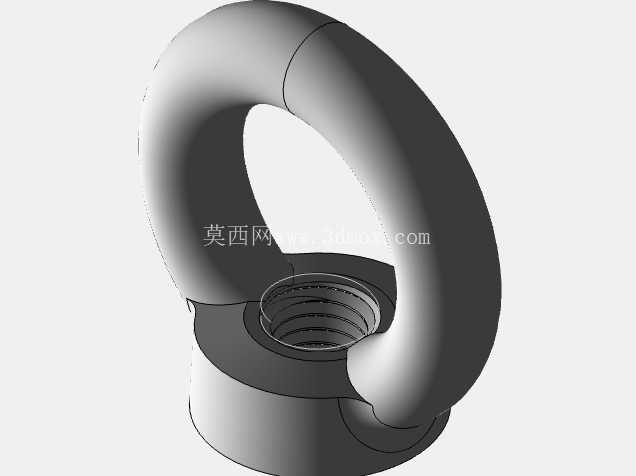

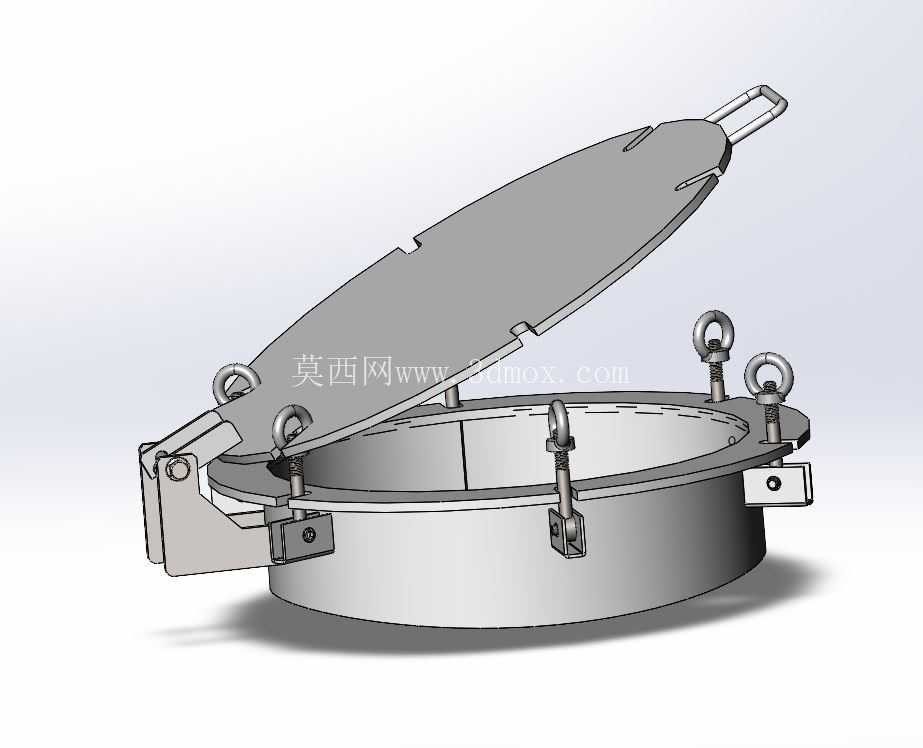

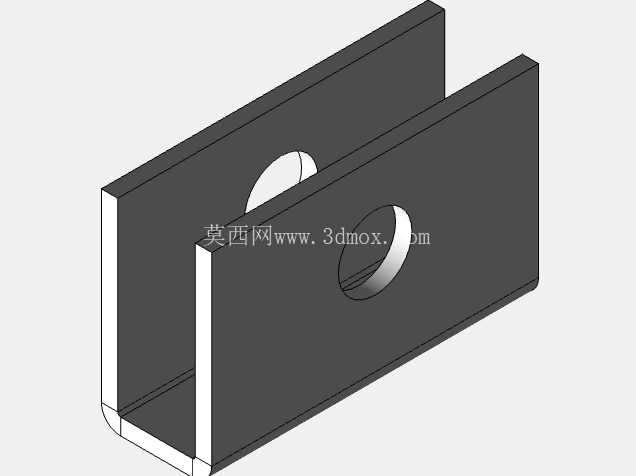

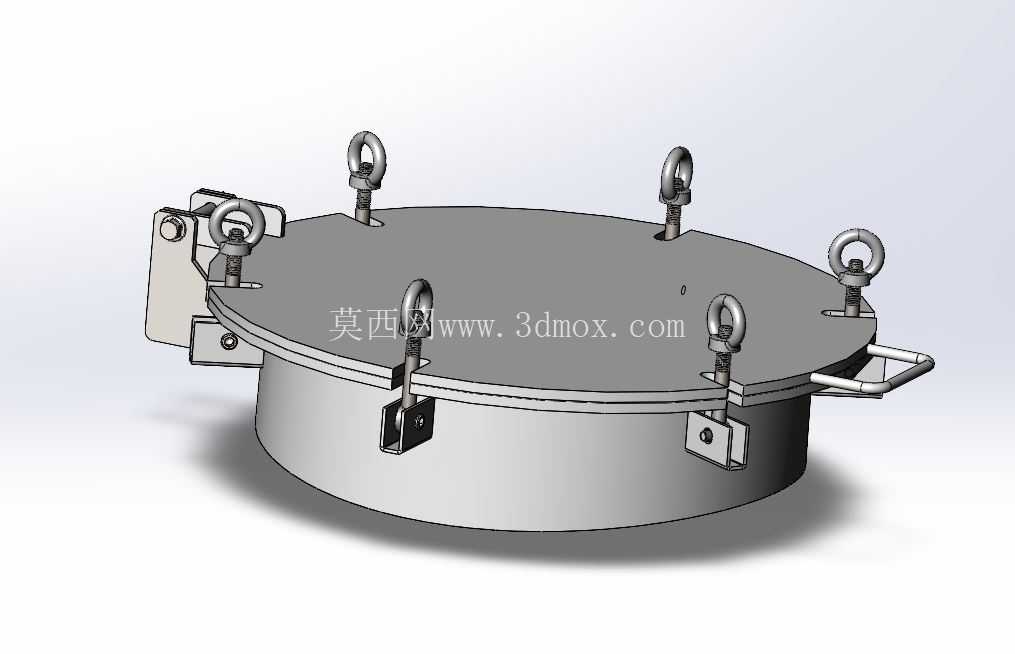

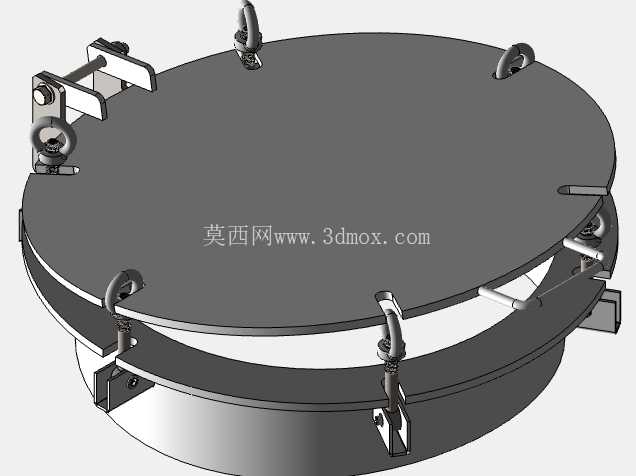

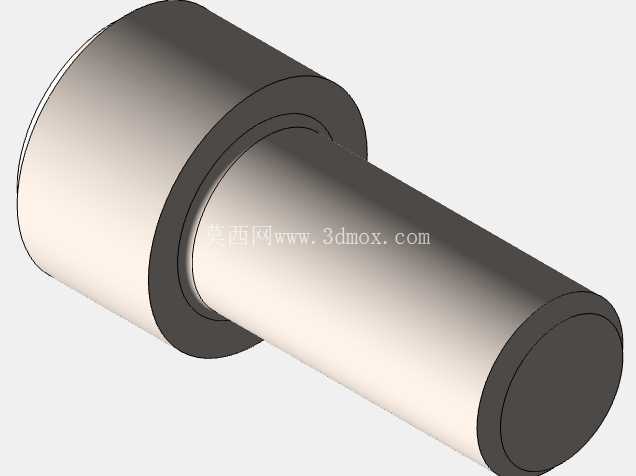

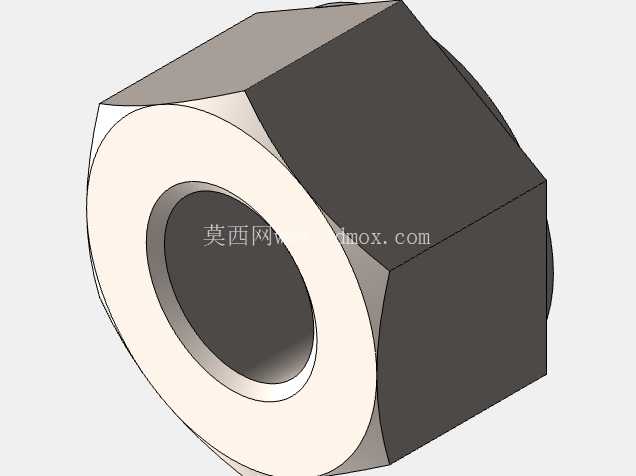

　　铰链副采用加厚的不锈钢板折弯焊接而成，转轴采用带润滑孔的销轴结构，长期户外使用也不会出现锈死卡滞的问题，铰链的转动行程经过限位设计，盖体开启后可自然停靠在90度全开位置，不会出现自行回落磕碰操作人员的风险，同时铰链的安装位置经过受力校核，盖体开启时的倾覆力矩不会传递到罐体焊接位置，避免长期使用后焊缝开裂。周向布置的吊环螺栓锁紧机构，每个锁紧点都配有球面垫圈，可自动补偿盖体与座圈之间的微小角度偏差，保证每个锁紧点的压紧力均匀，操作时只需用普通扳手拧紧吊环螺母即可完成锁紧，无需使用专用工具，相比传统的六角螺栓连接，吊环结构还可作为盖体吊装的受力点，当需要完全拆卸盖体进行罐内大型部件更换时，可直接通过吊环起吊，无需额外焊接吊点。从安装边界来看，该人孔组件的座圈外径根据通行需求分为450mm、500mm、600mm三个常用规格，对应的罐体开孔直径比座圈内径大10mm，方便现场安装时调整焊接位置，座圈的法兰厚度根据罐体承压等级分为6mm、8mm、10mm三个规格，可适配不同壁厚的碳钢、不锈钢罐体，盖体开启后的最大外伸尺寸为座圈半径加320mm，设计罐体周边操作空间时需要预留足够的开启余量，避免与周边管道、爬梯、操作平台产生干涉。

　　在实际工程选型中，需要根据存储介质的腐蚀性选择对应材质，普通水、油品介质可采用碳钢材质做防腐涂装，酸碱类腐蚀介质则采用304或316L不锈钢材质，密封垫片的材质也需要根据介质的温度、腐蚀性匹配，比如高温工况选用金属缠绕垫片，食品级工况选用符合食品接触标准的硅橡胶垫片。建模过程中对所有配合面的公差、焊接坡口、转动副的间隙都做了参数化设置，设计人员可根据实际项目的罐体参数直接调整尺寸参数，快速生成符合项目需求的人孔模型，无需从零开始建模，也可直接将模型导入装配体中检查与周边结构的干涉情况，提前发现安装空间不足的问题，减少现场施工的返工量。这类快开人孔结构相比传统人孔，在需要频繁开启的场景下运维效率可提升60%以上，同时因为锁紧点的压紧力均匀，密封失效的概率更低，目前已经在各类常压储罐、搅拌罐、反应釜的人孔设计中得到广泛应用，尤其适合食品饮料行业的CIP清洗罐、制药行业的溶剂储罐、化工行业的中间储罐等需要定期开罐检查的设备。
