赛车制动离合油门三踏板组件结构设计

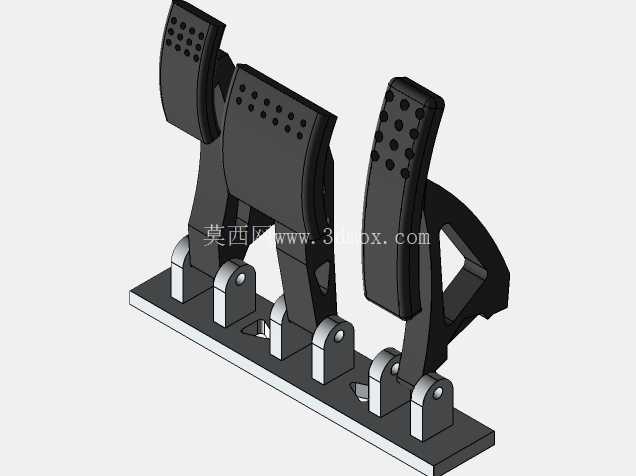

　　这套踏板组件是专为场地赛车开发的驾驶操纵核心部件，集成油门、制动、离合三个独立操纵踏板，整体采用一体化底板安装结构，适配钢管车架、碳纤维单体壳等多种赛车座舱布局，在场地竞速、拉力改装、赛道体验车的驾驶舱操纵系统中广泛应用，承担驾驶过程中动力输出控制、制动减速、传动切断三类核心操纵功能，直接决定车手的操纵反馈精度与驾驶操作流畅度。从实际装车的边界条件来看，整套组件的安装底板采用平直矩形结构设计，底板上预留的三组铰接支座安装孔位采用等间距排布逻辑，安装时可直接通过螺栓固定在驾驶舱前围下方的地板加强梁上，不需要额外制作复杂的转接支架，安装基准面与地板平面平行，铰接点的高度差经过反复校核，确保三个踏板的踩踏行程不会出现运动干涉，踏板面的初始高度差控制在15mm范围内，适配赛车座椅躺卧姿态下的脚踝活动角度，减少长时间驾驶的脚踝疲劳感。

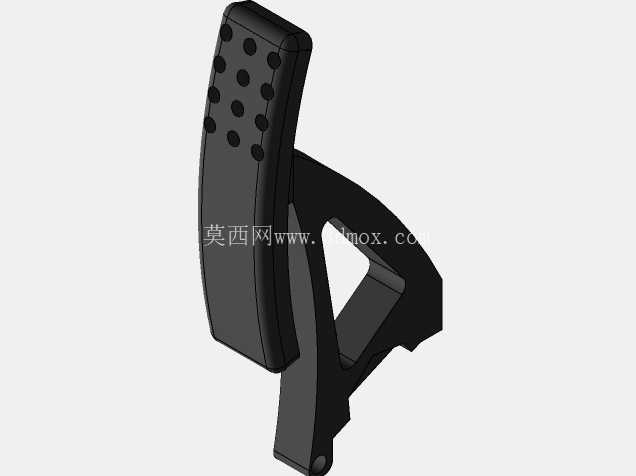

　　设计过程中优先考虑操纵力传递的刚性需求，每个踏板的摇臂都采用变截面加强结构，在踩踏受力的主传力路径上做加厚处理，非受力区域做镂空减重，平衡结构强度与组件整体重量，铰接位置采用带衬套的销轴连接，衬套选用自润滑材质，既可以降低踩踏过程中的转动阻尼，也能避免长期高强度使用出现的铰接松旷问题，保证踏板力传递的线性度。三个踏板的表面都设计了阵列式防滑凸点结构，凸点高度3mm，表面做哑光防滑处理，即使车手佩戴赛车手套、鞋底沾有少量赛道灰尘或雨水，也能保证脚部与踏板面的足够摩擦力，避免踩踏过程中出现打滑风险。

　　其中制动踏板的摇臂力臂比经过专门调校，匹配赛车制动总泵的推力需求，确保车手施加较小的踏板力就能获得足够的制动管路压力，同时保留清晰的脚感反馈，让车手可以精准控制制动力度；油门踏板的行程与节气门开度的对应关系做线性匹配，踩踏全行程控制在120mm范围内，保证动力输出的控制精度；离合踏板的力臂设计适配竞技离合器的分离力需求，踏板行程预留足够的自由行程与有效分离行程，避免出现离合分离不彻底或者结合打滑的问题。

　　整套组件的运动间隙经过严格校核，每个踏板在全行程摆动过程中，与相邻踏板、周边的座舱防火墙、转向柱部件都预留至少10mm的安全间隙，不会在极限踩踏位置出现磕碰卡滞，踏板的回位结构集成在铰接支座内部，采用扭簧提供回位力，扭簧的预紧力经过匹配，既可以保证踏板松开后快速回位，也不会增加不必要的踩踏阻力。从结构建模的逻辑来看，每个零件的装配基准都统一在安装底板的上平面，所有铰接孔的同轴度公差控制在0.05mm范围内，避免装配后出现踏板转动卡滞的问题，零件的壁厚设计充分考虑加工工艺性，金属材质的摇臂零件可以采用铣削加工或者精密铸造工艺成型，安装底板采用整块铝板铣削加工，保证平面度与安装强度，踏板面的防滑结构可以直接在零件本体上加工成型，不需要额外粘贴防滑贴片，避免长期使用出现防滑层脱落的问题。在实际装车测试的场景中，这套踏板组件可以适配不同身高、不同驾驶习惯的车手调整需求，踏板面的前后位置可以通过更换不同厚度的垫片做小范围调整，铰接点的位置也预留了少量的调节余量，满足不同座舱布局的安装需求，整套组件的重量控制在合理范围内，相比民用车辆的踏板结构，在提升结构刚性的同时降低了不必要的重量冗余，符合赛车轻量化的设计需求。
