轮毂电机配套弹簧式减震结构三维数模

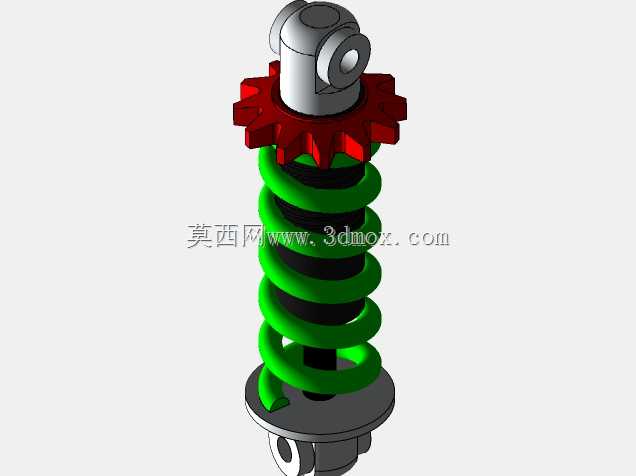

　　这款弹簧式减震结构主要适配轮毂电机驱动的小型乘用设备、低速代步载具的行走悬架系统，在非铺装路面行驶、过减速带、承载载荷突变的工况下，能够快速吸收路面传导的冲击能量，避免刚性冲击直接传递至轮毂电机本体与车架结构，既可以保护电机内部的绕组、磁钢等精密部件不受冲击损坏，也能提升驾乘过程的平顺性，降低车架结构的疲劳应力累积。从结构设计逻辑来看，整体采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧上下端分别设置带安装铰点的上连接座与下安装底座，上连接座采用带径向通孔的铰耳结构，可通过销轴与车架侧的安装支架铰接，适配一定角度的摆动余量，避免悬架跳动过程中出现运动卡滞；下安装座为圆盘式带定位凸台结构，可直接贴合轮毂电机侧的安装端面，

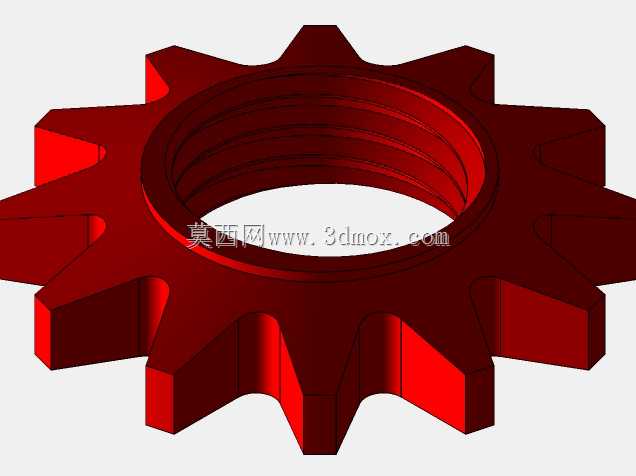

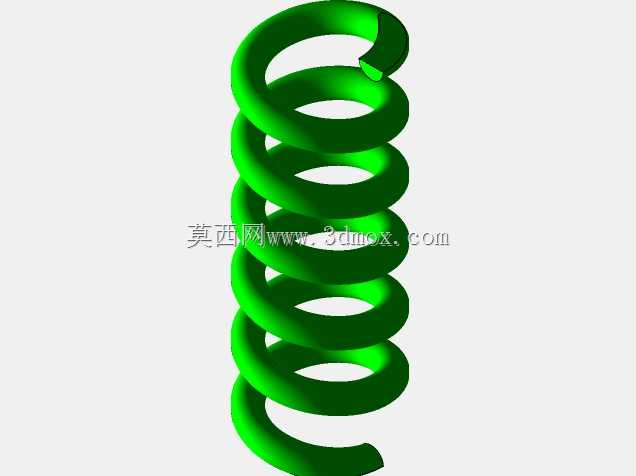

　　通过周向布置的紧固件完成固定，安装对位便捷，不需要额外设计复杂的转接结构。上端弹簧座与弹簧接触的位置设置了齿状限位凸缘，能够卡住弹簧上端的支撑圈，防止弹簧在往复压缩、回弹过程中出现径向窜动或者周向转动，保证弹性力始终沿轴向传递，避免出现偏载导致弹簧早期断裂、减震性能衰减的问题。弹簧本身采用等节距圆柱螺旋设计，刚度特性线性度好，在额定压缩行程内能够提供稳定的弹性反力，内部设置的限位导向结构可以限制弹簧的最大压缩量，避免冲击载荷过大时弹簧被压并导致刚性撞击，同时也能约束弹簧的径向变形量，保证往复运动过程中弹簧不会出现侧弯失稳。从安装边界尺寸来看，整体结构轴向总长度适配常规轮毂电机的悬架安装空间，

　　上下安装铰点的中心距满足小型代步车辆悬架的跳动行程需求，弹簧的外径尺寸控制在轮毂单元的避让范围内，不会在车轮转向、跳动过程中与周边的制动部件、轮毂壳体、线束等发生干涉。在实际选型匹配过程中，可根据载具的额定承载重量、预设的偏频要求调整弹簧的线径、中径、有效圈数参数，匹配不同的刚度需求，上铰耳的销轴孔径、下安装座的螺栓孔位也可根据具体的车架、电机接口尺寸做适应性调整，整体结构简单可靠，没有复杂的阻尼阀系结构，维护成本低，适合对成本敏感、载荷波动不大的低速行走设备使用，建模过程中对弹簧的支撑圈、有效圈做了明确区分，各部件的配合间隙按照实际装配公差设置，可直接用于装配干涉校验、工程出图以及后续的结构仿真分析。
