汽车发动机4n2排气歧管结构设计

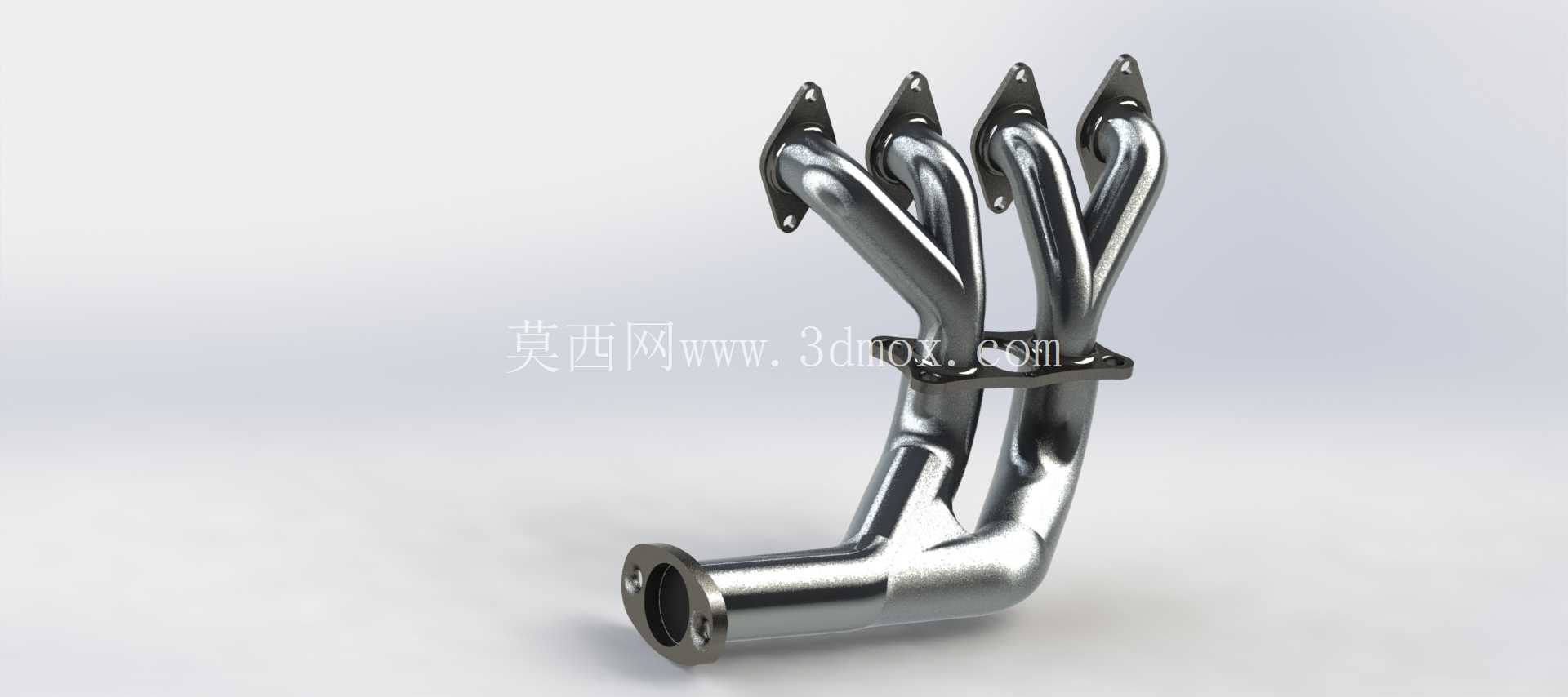

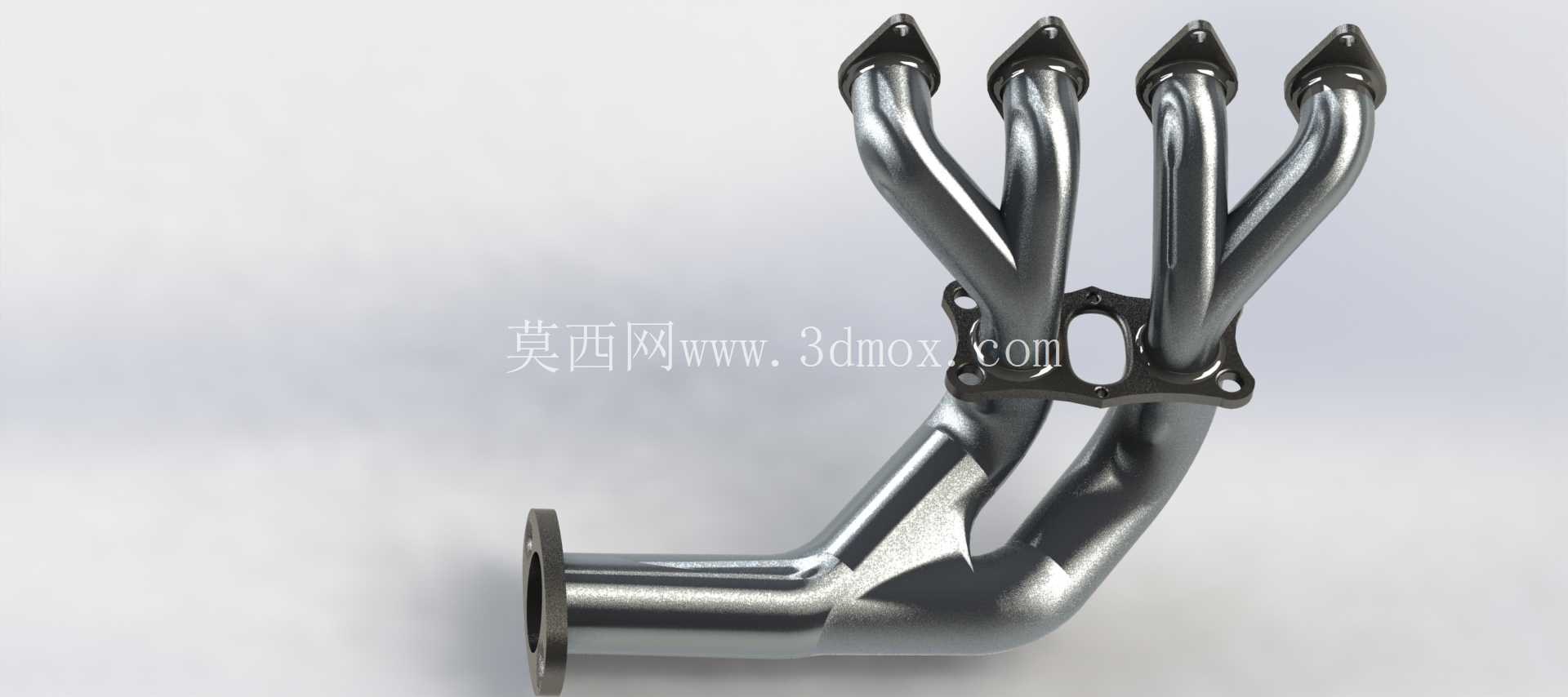

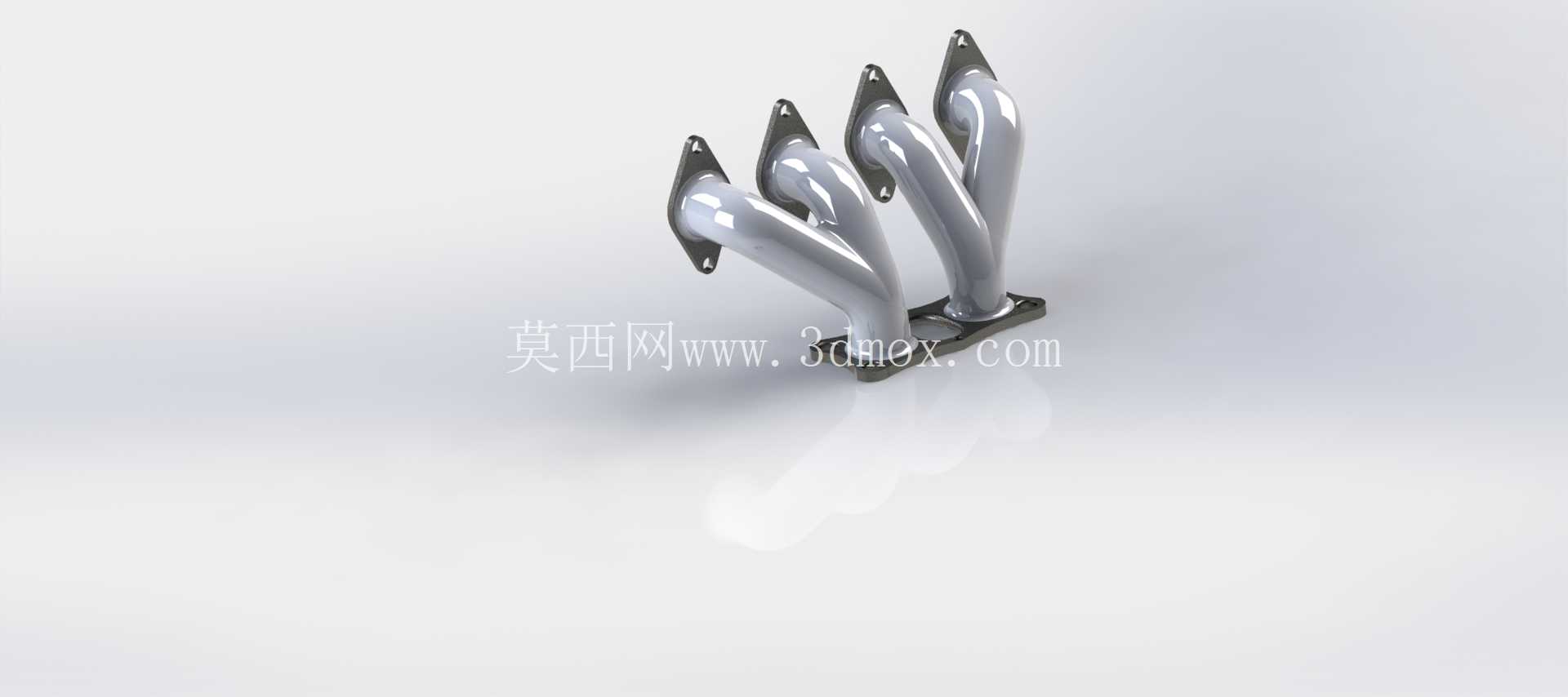

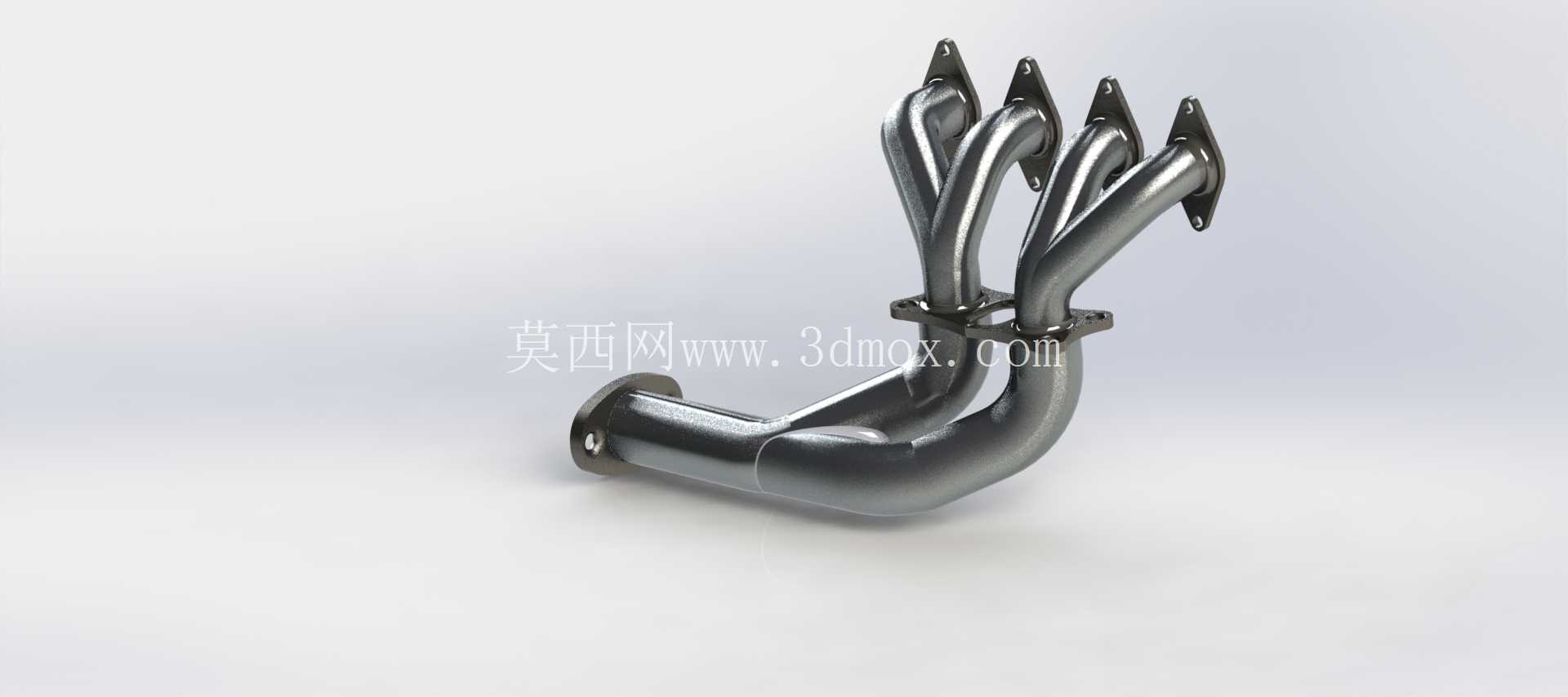

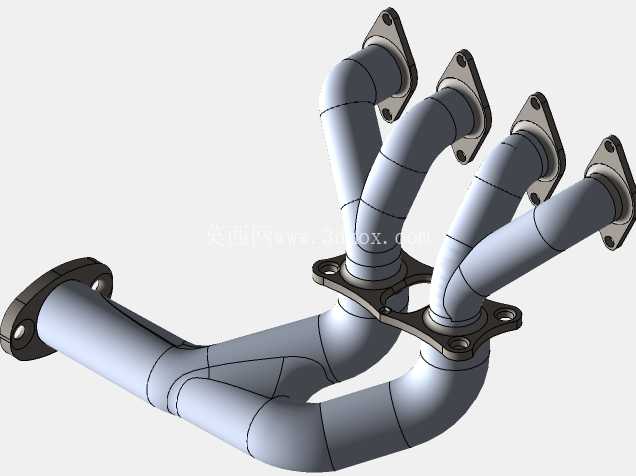

　　这款四合一汇合式排气歧管，主要适配直列四缸发动机的排气系统布局，核心作用是将四个气缸燃烧后排出的高温废气有序汇集，引导至三元催化器与后续排气尾管段，避免各缸排气气流相互干涉，直接影响发动机的排气效率、充气系数与动力输出表现。从结构设计来看，四个进气支管分别对应四个气缸的排气口位置，支管采用不等长弯曲走向设计，每段管路的弯曲曲率都经过气流走向校核，既规避了发动机舱内周边附件的安装干涉，也能在有限布置空间内平衡各缸的排气背压，减少排气脉冲带来的气流紊流损耗。

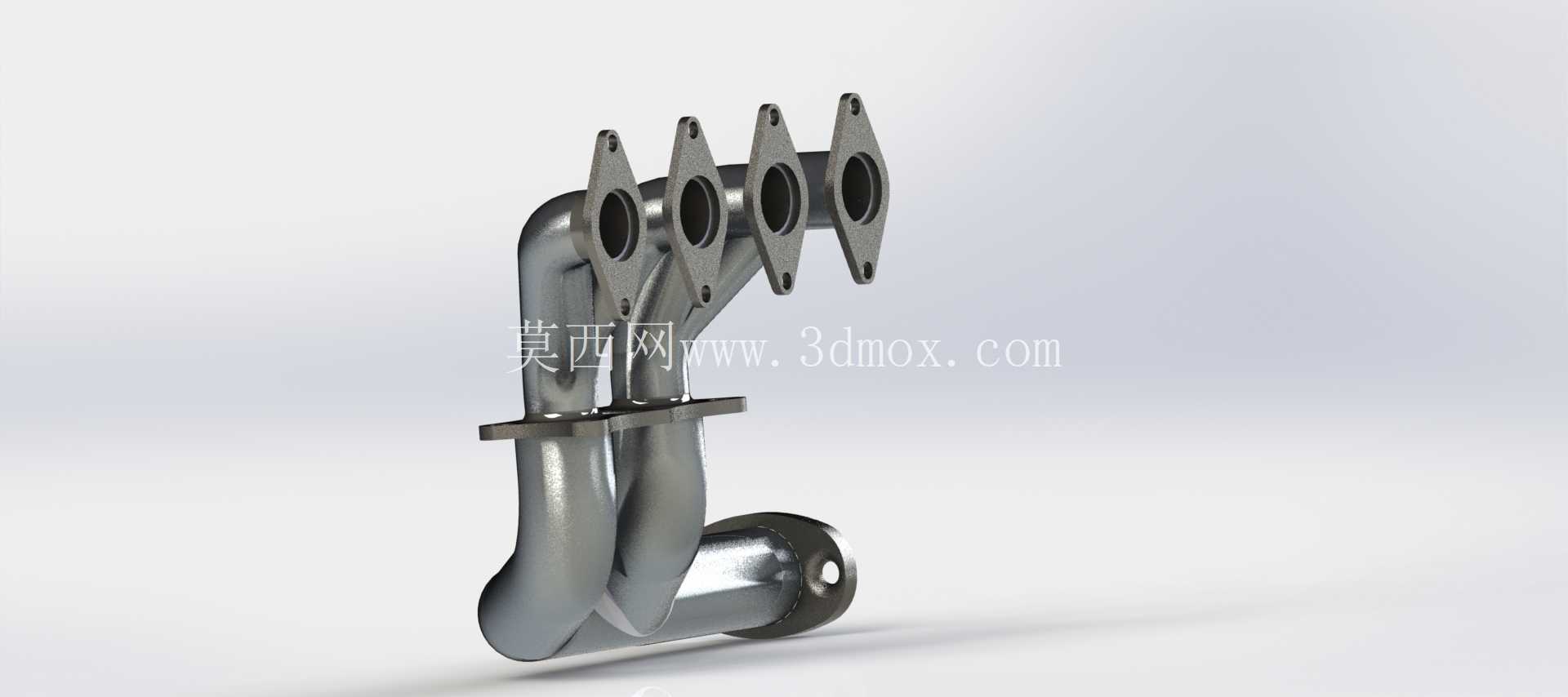

　　进气端采用独立法兰结构，每个法兰面都加工有定位螺栓孔，安装时可直接与气缸盖排气侧的安装面对接，法兰面的平面度公差控制在0.1mm以内，配合密封垫片可有效避免高温废气泄漏，适配气缸盖侧的安装孔位间距，无需额外改动缸盖结构即可完成装配。汇合端采用整体式连接法兰，用于对接下游排气系统的三元催化器入口，法兰上的安装孔位采用对称布局，可兼容同排量系列多款发动机的排气端接口尺寸，降低配套适配的改造成本。管路主体采用等通径设计，支管段内径与汇合总管内径的比值经过匹配计算，既保证各缸排气的顺畅排出，也能利用排气脉冲效应实现一定的排气抽吸效果，提升气缸内的废气排出率，为进气冲程预留更充足的新鲜充量空间。

　　设计过程中充分考虑了安装边界的限制，各支管的弯曲段避开了发动机缸体的散热管路、线束支架与发电机等周边附件的安装位置，最小安装间隙预留了足够的热膨胀余量，避免发动机工作时歧管受热膨胀后与周边部件发生磕碰摩擦。歧管的管壁厚度经过强度校核，可承受排气过程中的高温气流冲击与发动机运行带来的振动载荷，支管交汇处的过渡段采用圆滑曲面过渡，避免直角结构带来的应力集中问题，同时减少气流在交汇处的阻力损耗。在实际装车应用中，这类歧管多用于小排量自然吸气发动机的配套，安装时需先在各进气法兰与缸盖结合面处放置耐高温金属密封垫片，按对角顺序逐步拧紧法兰固定螺栓，保证各连接点的压紧力均匀，避免长期高温工作后出现垫片冲蚀漏气的问题。

　　汇合端法兰与下游排气部件连接时，同样需匹配对应规格的密封环，保证整个排气系统的密封性，避免废气泄漏影响排放检测结果与舱内空气质量。结构设计上还兼顾了传感器的安装预留位置，可在汇合总管段预留氧传感器的安装螺纹孔，无需后期额外打孔加工，方便整车电控系统采集排气氧浓度数据，实现喷油量的闭环控制。整个歧管的重量经过轻量化优化，在保证结构强度与耐热性能的前提下，尽可能减薄非受力段的管壁厚度，降低发动机总成的整体重量，对整车轻量化与燃油经济性提升有一定帮助。
