双涡轮增压V6汽车动力总成结构

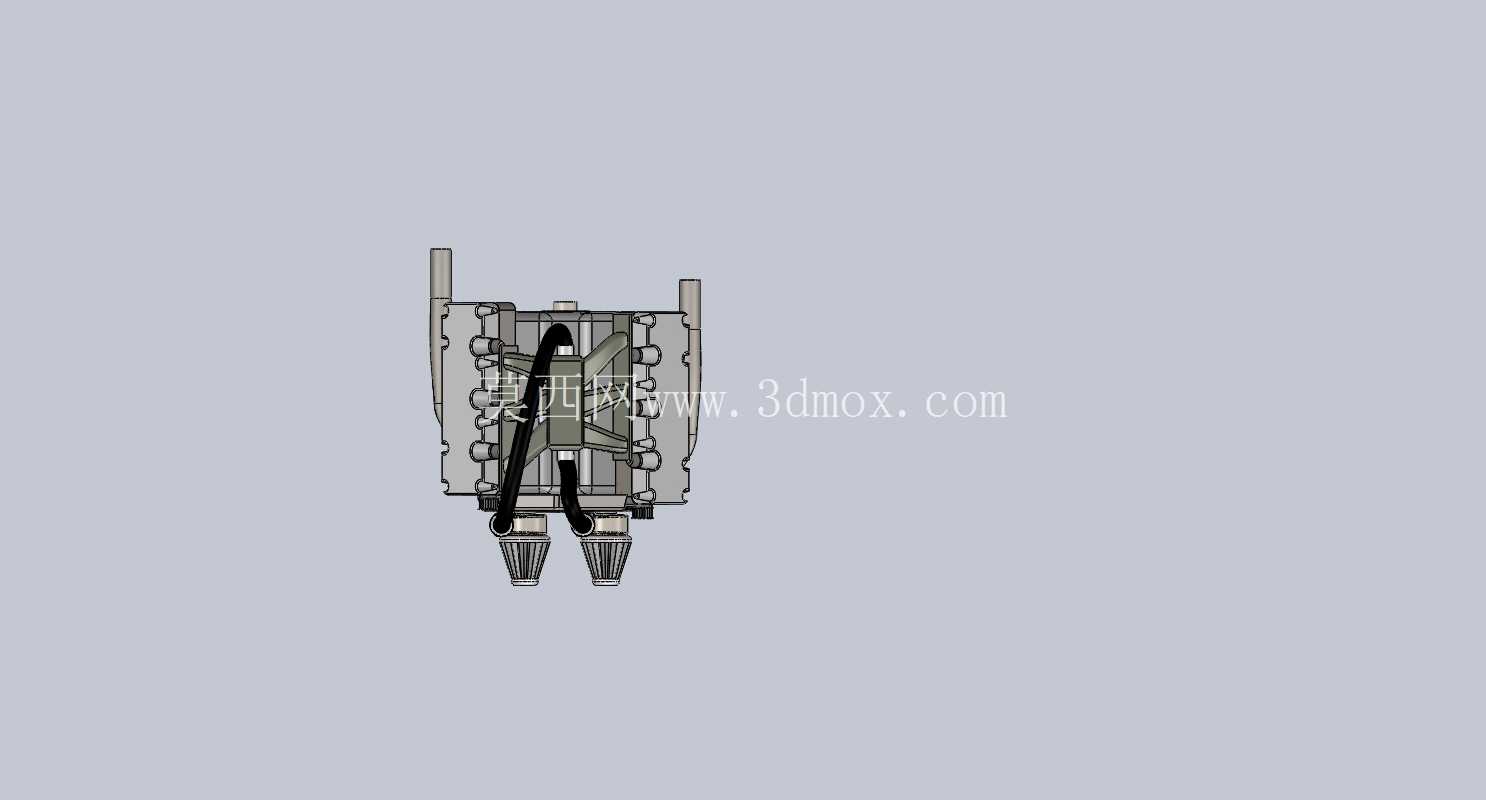

　　在乘用车高性能动力配置领域，双涡轮V6布局是兼顾动力输出密度与整机平顺性的主流方案，这套三维结构完整还原了量产机型的核心装配关系，覆盖从曲柄连杆机构到配气系统、增压端的全部核心部件，可直接用于动力舱布局校核、零部件干涉验证、教学演示拆解等场景。做整车总布置的时候，最先要卡的就是动力总成的外轮廓边界，这套模型把两侧涡轮的布置位置、排气歧管的走向、进气歧管的安装高度都做了1:1的结构还原，前盖与油底壳的上下限位、皮带轮的前端伸出量、气门盖的顶部凸起尺寸都保留了实际装配的公差预留空间，不用再反复核对二维图纸的投影关系，直接导入总装文件就能核对动力舱与副车架、防火墙、散热模块的间隙，避免后期做结构变更的时候出现硬干涉。

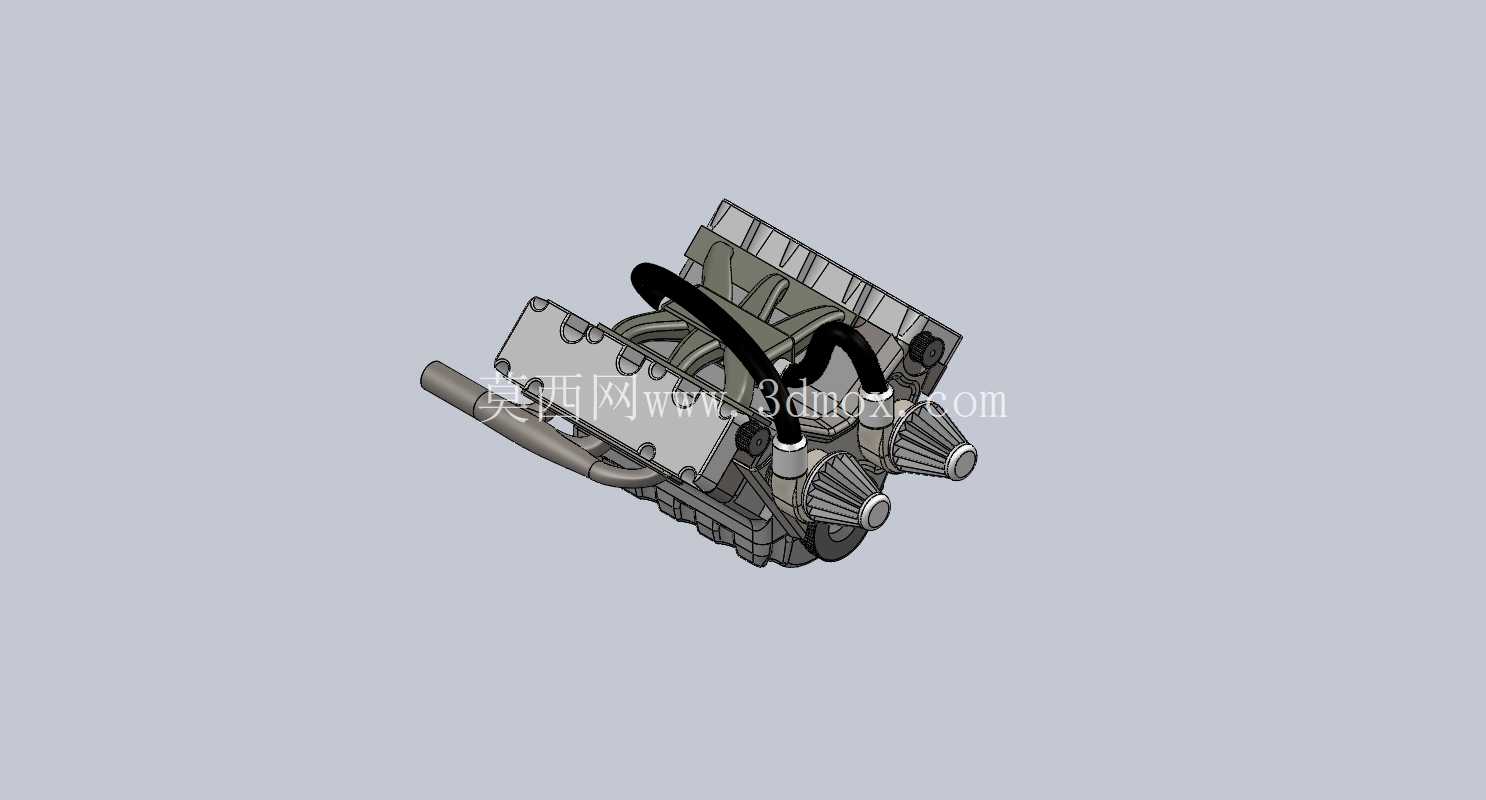

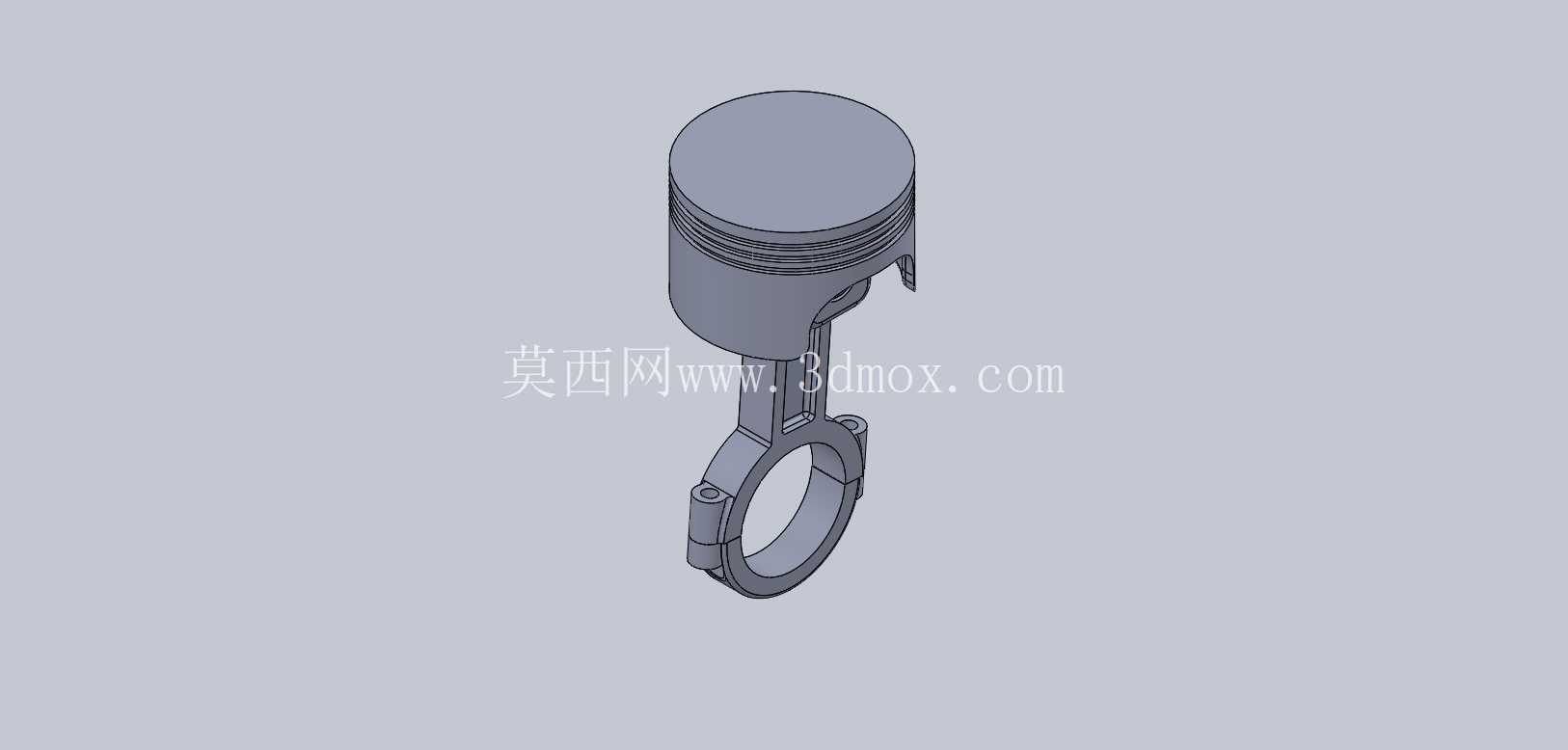

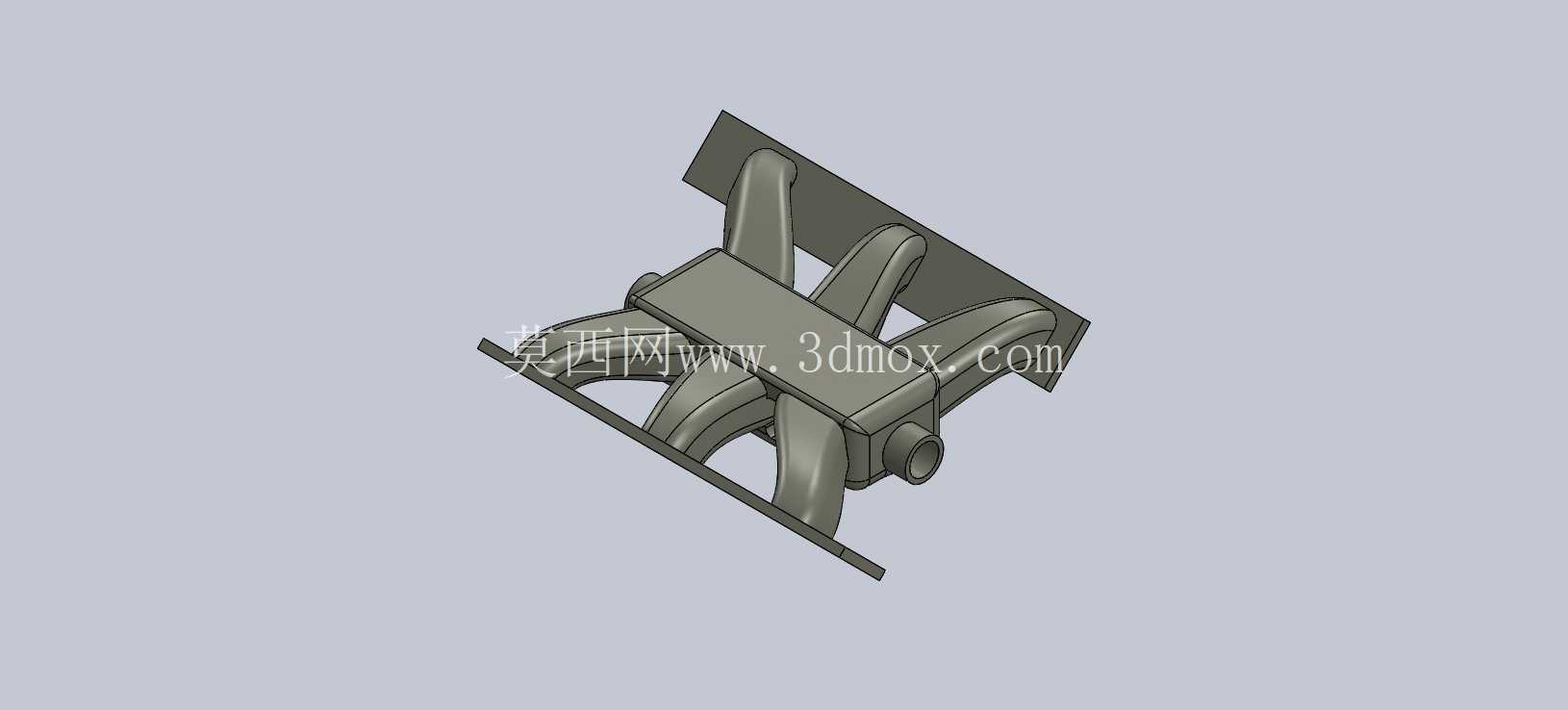

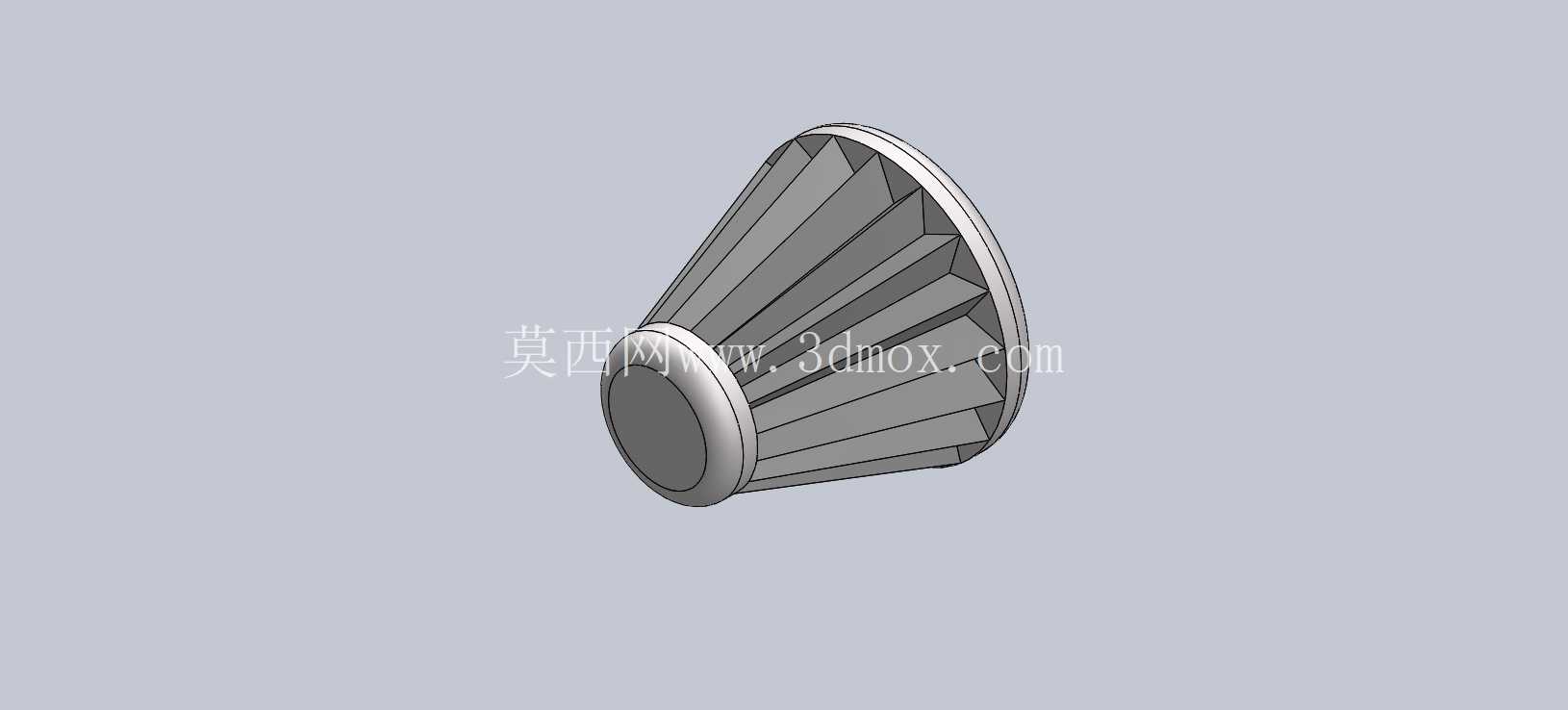

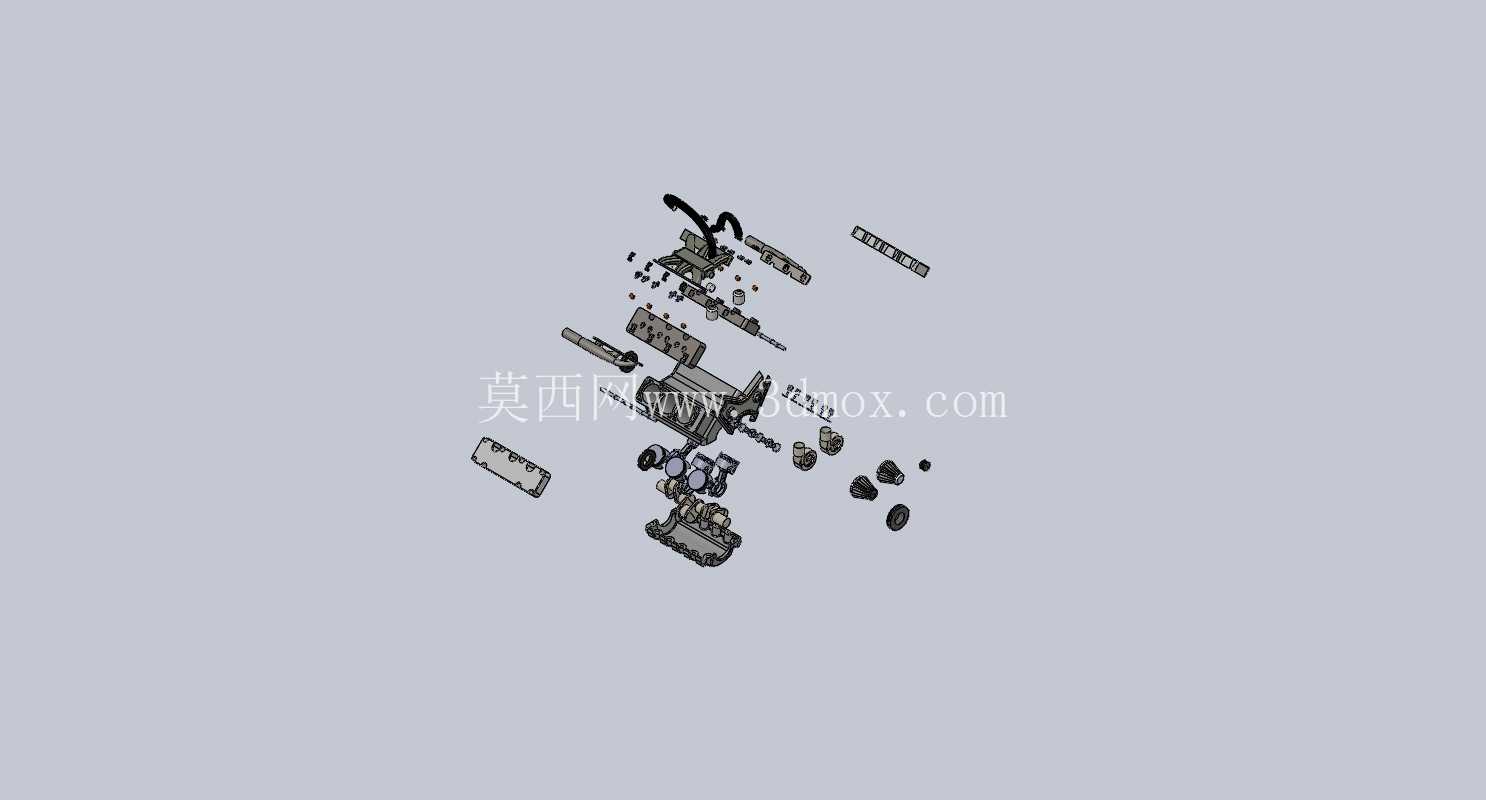

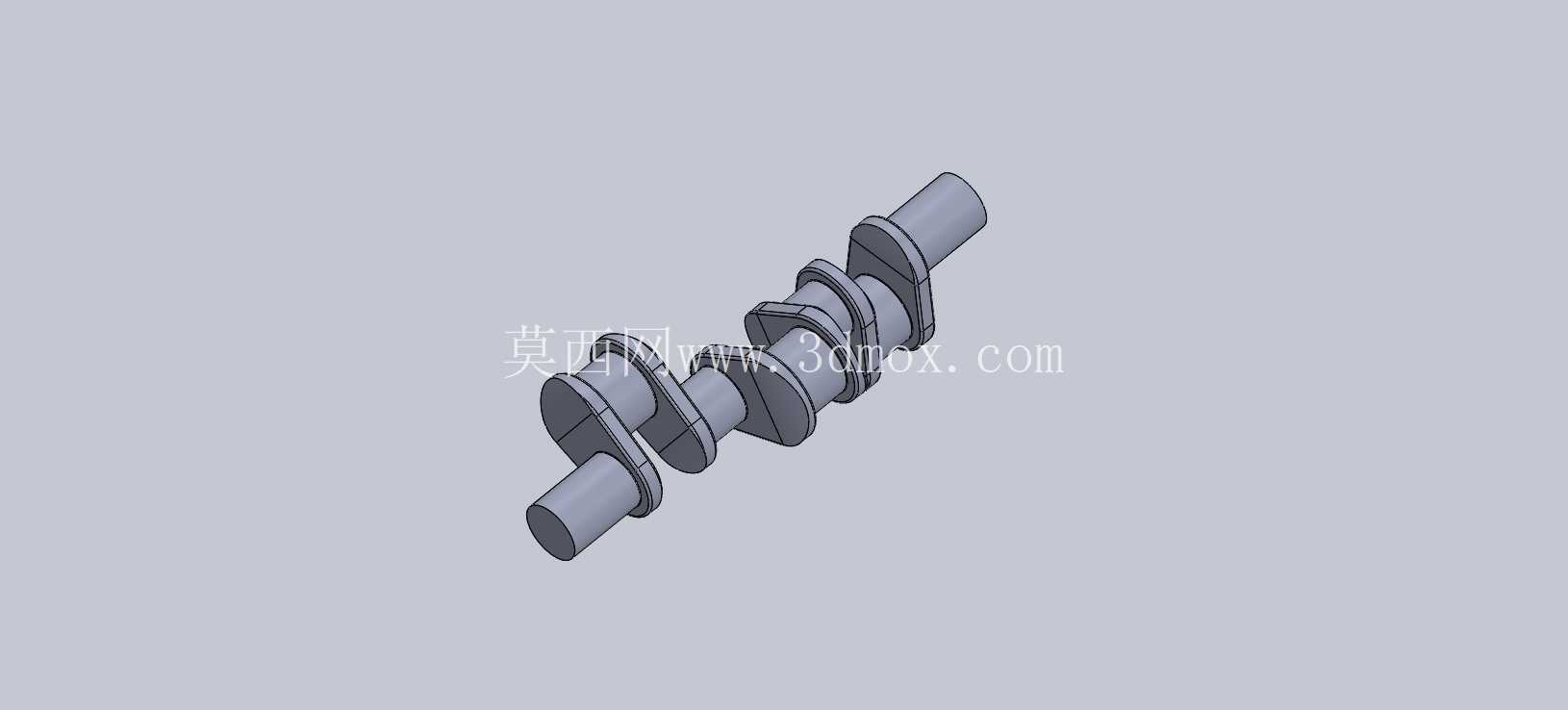

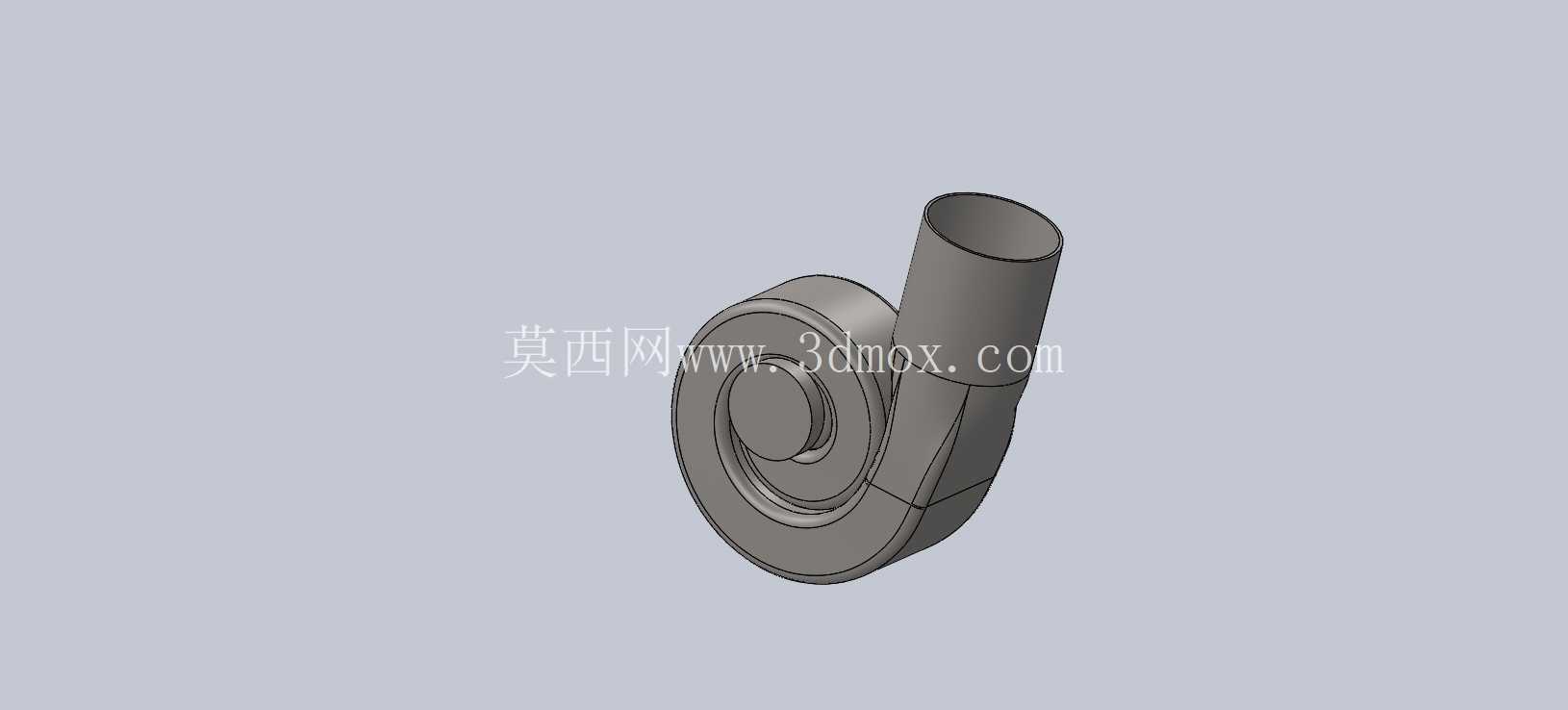

　　从部件拆分逻辑来看，这套结构把核心运动件和固定支撑件做了清晰的层级划分：活塞组件与曲轴的配合段保留了活塞销的安装位、轴瓦的装配间隙，摇臂与凸轮轴的接触型面、气门弹簧的预压安装位都做了结构还原，做运动仿真的时候可以直接定义运动副，不用再额外补做配合面的特征。两侧的涡轮增压器通过短排气歧管直接对接缸盖排气侧，缩短了排气路径，能降低涡轮迟滞，对应的进气歧管走向做了等长设计，保证六个气缸的进气效率一致，空气滤清器的安装位预留了滤芯更换的操作空间，软管连接段做了弯折角度的还原，避免实际装配的时候出现管路弯折堵气的问题。

　　很多刚接触动力总成设计的工程师容易忽略外围附件的安装边界，这套模型里把皮带轮系的布局、机油底壳的放油口位置、各类固定器的安装点、衬套的压装位都做了完整呈现，甚至连软管塑料盖的防护结构都做了还原，做附属件设计的时候可以直接匹配安装点位，不用反复去数缸体上的螺纹孔位置。从实际应用场景来说，这套结构既可以用于汽车维修专业的教学拆解演示，让学员直观理解V型缸体的做功顺序、双涡轮的进排气逻辑，也可以用于改装方案的前期验证，比如更换更大尺寸涡轮的时候，可以直接在模型上核对涡轮与周边纵梁、冷却管路的间隙，提前调整管路走向；做发动机悬置设计的时候，也可以基于缸体的固定点位置，匹配悬置软垫的刚度与安装角度，保证动力总成的振动解耦率达标。

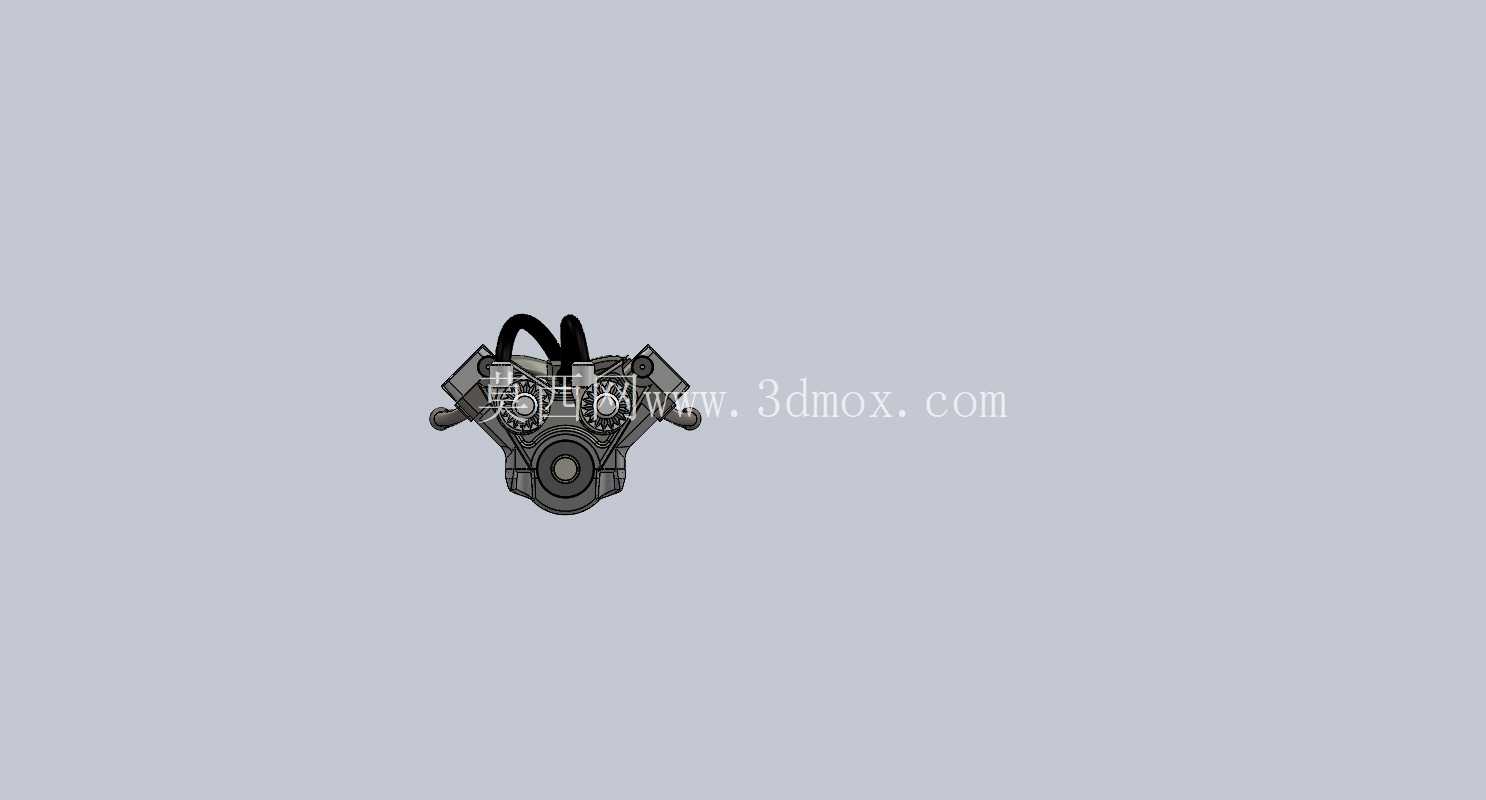

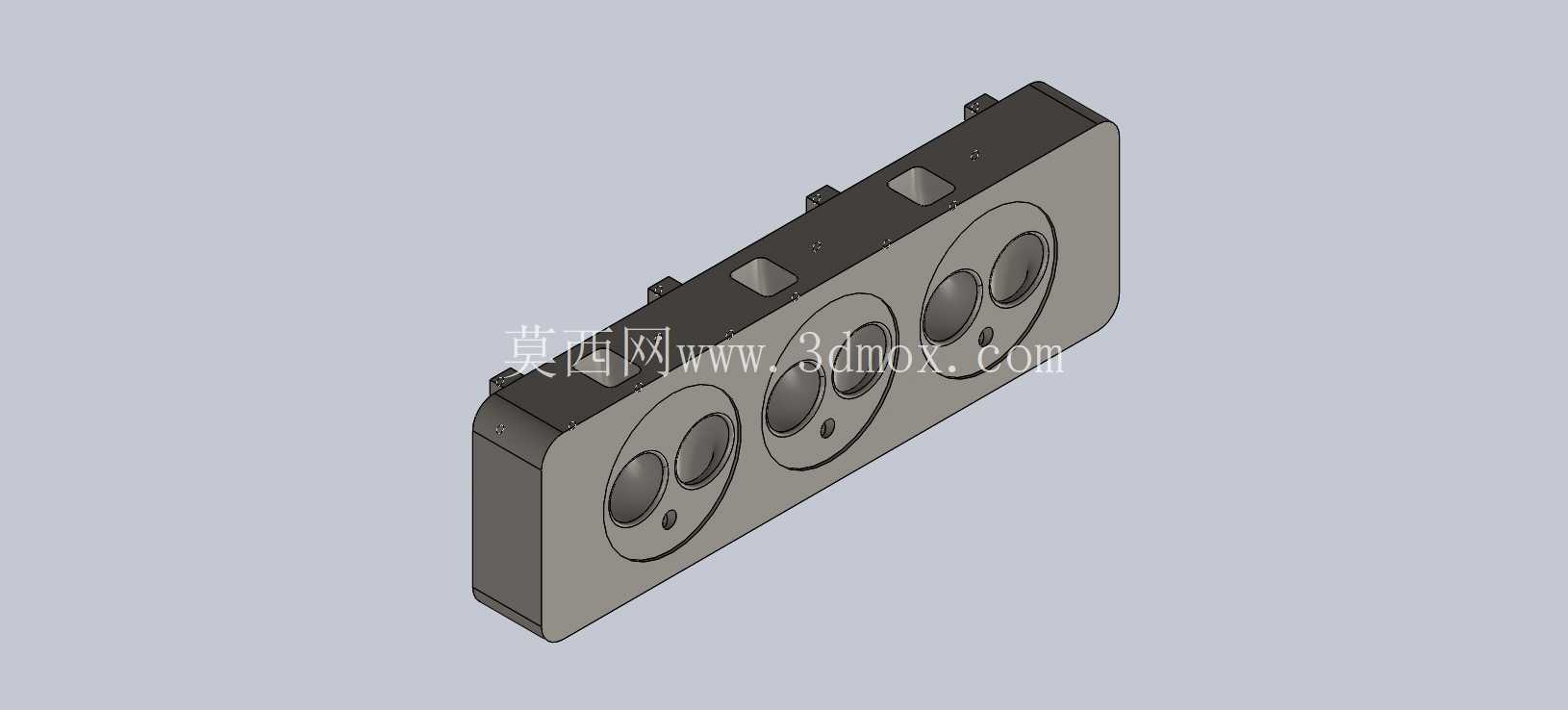

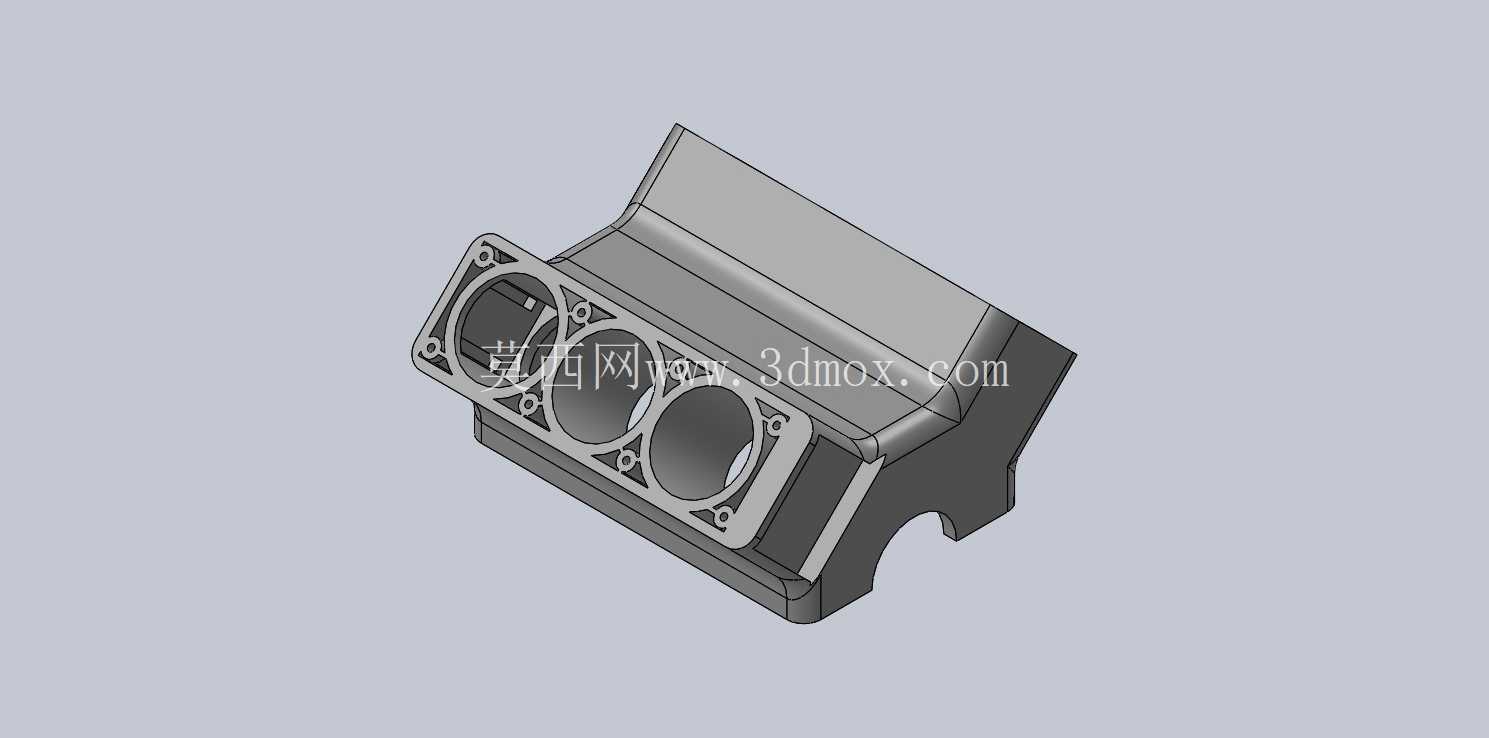

　　在做结构设计的时候，V型夹角的角度直接决定了整机的宽度与高度，这套模型的缸体夹角采用主流的60度布局，平衡了一阶振动与整机宽度，能适配多数横置或纵置的乘用车动力舱布局，缸盖的水流道走向虽然做了外部简化，但外部安装面的尺寸完全符合量产标准，对接冷却管路、节温器壳体的时候不需要额外调整安装面。摇臂弹簧的刚度匹配、凸轮轴的型线特征虽然没有做参数化设置，但结构位置完全准确，做配气机构运动校核的时候，可以直接基于现有结构替换型线参数，快速完成仿真前的模型准备。油底壳的深度做了实际工况的适配，既保证了机油存储量，也预留了足够的离地间隙，避免车辆通过起伏路面的时候磕碰油底壳；前盖的密封槽结构做了还原，装配的时候可以直接匹配密封胶条的尺寸，保证前端齿轮室的密封性能。空气涡轮的安装位做了防震衬套的预留，避免增压器工作的时候振动传递到进气歧管产生异响，各类衬套的压装深度都做了限位结构，防止装配的时候出现压装不到位或者过压损坏衬套的问题。
