摩托车第四代迭代车架结构设计方案

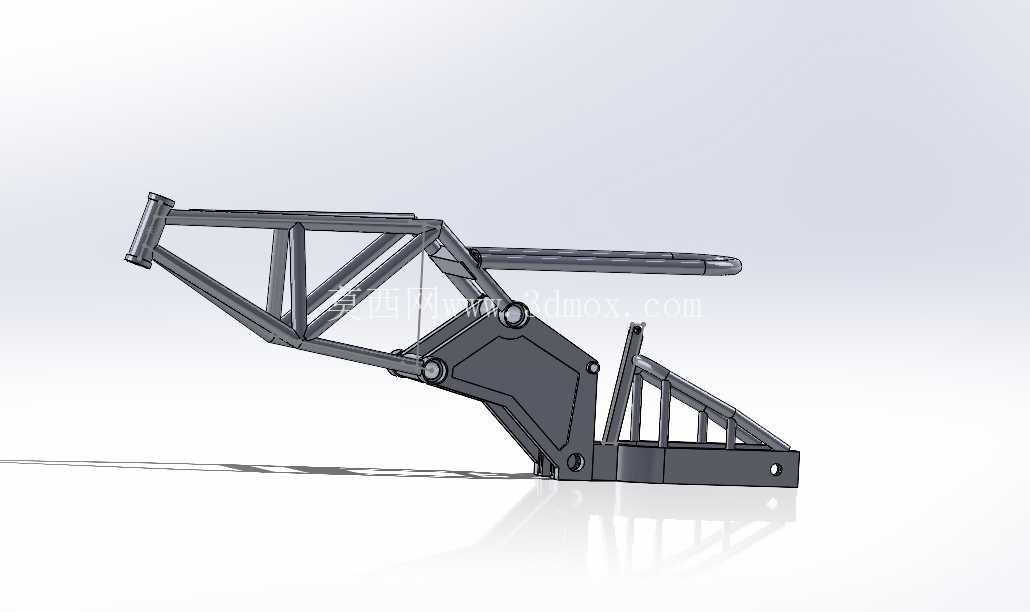

该结构为两轮摩托车的核心承载车架部分，属于整车开发过程中的迭代验证结构，主要承担动力总成挂载、骑乘人员承载、行走系统连接的核心功能，是摩托车整车刚性传递的核心基体。从结构形式来看，本次设计采用空间桁架式主受力结构搭配局部钣金加强的混合构型，主受力杆件采用等截面管材拼接成型，通过焊接节点实现力流的连续传递，在转向立管与后摇臂安装座这两个核心应力集中区域，额外设计了一体化的折弯钣金加强块，通过多组螺栓连接与焊接结合的方式固定，避免交变载荷下节点出现应力开裂问题。

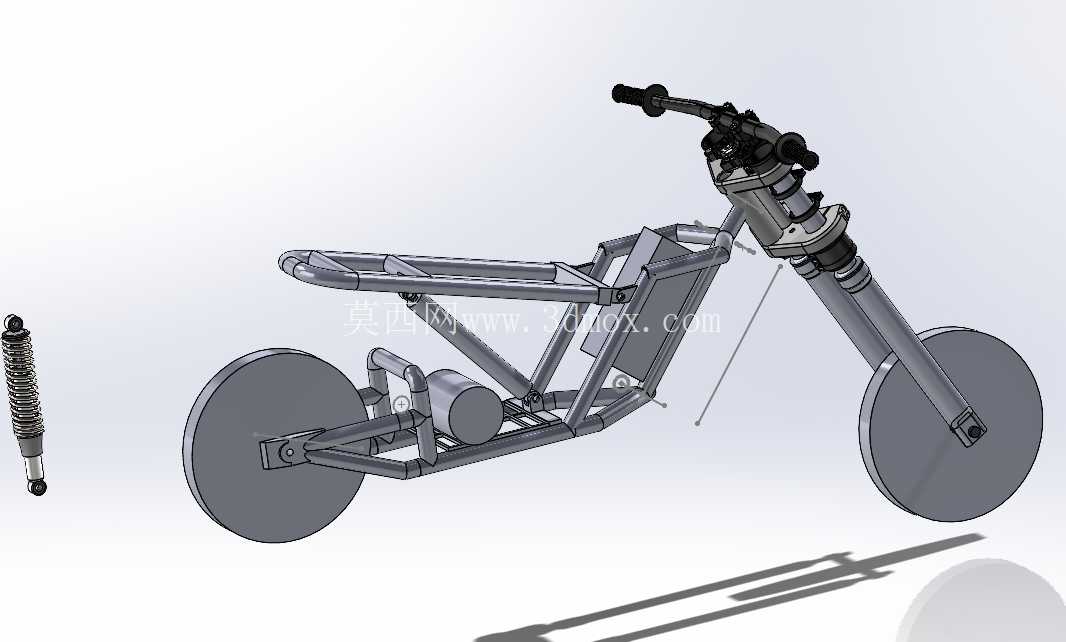

在实际应用场景中，这类车架结构适配小排量轻量化电动摩托车或者入门级燃油摩托的使用需求，能够覆盖城市通勤、短途代步的日常使用工况，结构设计阶段重点考量了日常铺装路面行驶的载荷传递特性，针对过坎、急刹、转向侧倾这三类高频工况做了针对性的刚度匹配。主桁架的杆件排布刻意避开了后续电池组、控制器、油箱等部件的安装空间，预留的安装边界可以适配不同容量的动力单元挂载，后摇臂连接枢轴的同轴度公差在建模阶段就做了装配基准约束，确保后续行走系统装配时不会出现偏磨问题。

设计思路上没有沿用传统跨骑摩托的双摇篮车架构型，而是采用单脊梁式桁架搭配下部支撑臂的结构，在保证纵向弯曲刚度满足要求的前提下，尽可能削减非受力区域的材料冗余，主受力杆件的走向完全贴合整车行驶过程中的力流传递路径，从转向立管传入的冲击载荷会通过三根斜向主杆件分散传递到后部的摇臂安装座与乘员承载区域，避免单根杆件承受过大的集中载荷。座椅支撑区域的延伸杆件做了等强度变距排布，既保证骑乘时的支撑刚性，也给后续外观覆盖件的安装预留了足够的固定点位置。

从安装边界来看，前部转向立管的内径尺寸适配常规规格的摩托车方向柱轴承，预留的安装深度可以满足不同行程前减震的装配需求，下部的动力安装位设置了多组长条型调节孔，能够适配不同尺寸的电机或者发动机挂载，调整范围可以覆盖常规小排量动力单元的安装尺寸公差。后摇臂枢轴的安装座做了双侧对称的加强结构，轴孔位置设计了衬套压装的预留台阶，不需要后续二次加工就可以直接完成减震衬套的压装作业。整车架的整体外轮廓宽度控制在合理范围内，不会超出后续外观覆盖件的安装边界，两侧预留的线束过孔位置可以方便整车布线时的线路固定，避免行驶过程中线束与结构件出现摩擦破损。

结构建模阶段对各个焊接节点做了工艺性考量，所有杆件的拼接位置都预留了足够的焊接操作空间，没有出现狭小缝隙无法施焊的结构死角，钣金加强件的折弯半径符合常规钣金加工的工艺要求，不需要特殊定制模具就可以完成加工。针对日常使用中容易出现积水的位置，在结构最低处设计了排水缺口，避免长期使用过程中出现内部锈蚀影响结构强度。整个结构的受力节点都做了圆弧过渡处理，没有出现直角锐角的应力集中结构，能够有效提升长期交变载荷下的结构疲劳寿命。
