轻量化电动摩托三轮架结构设计

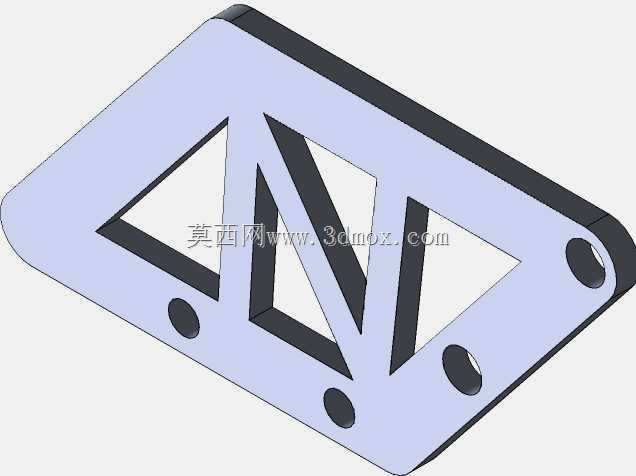

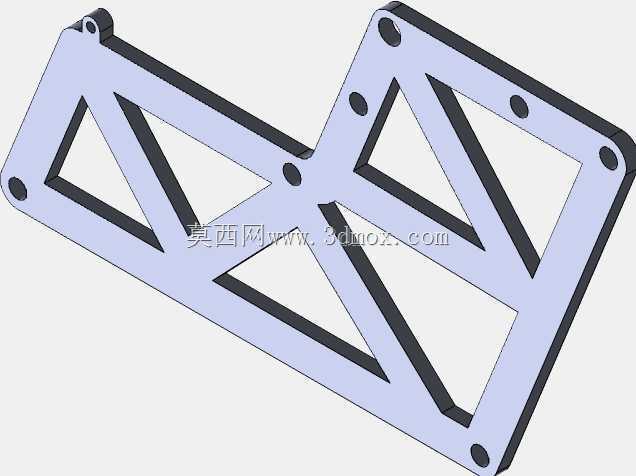

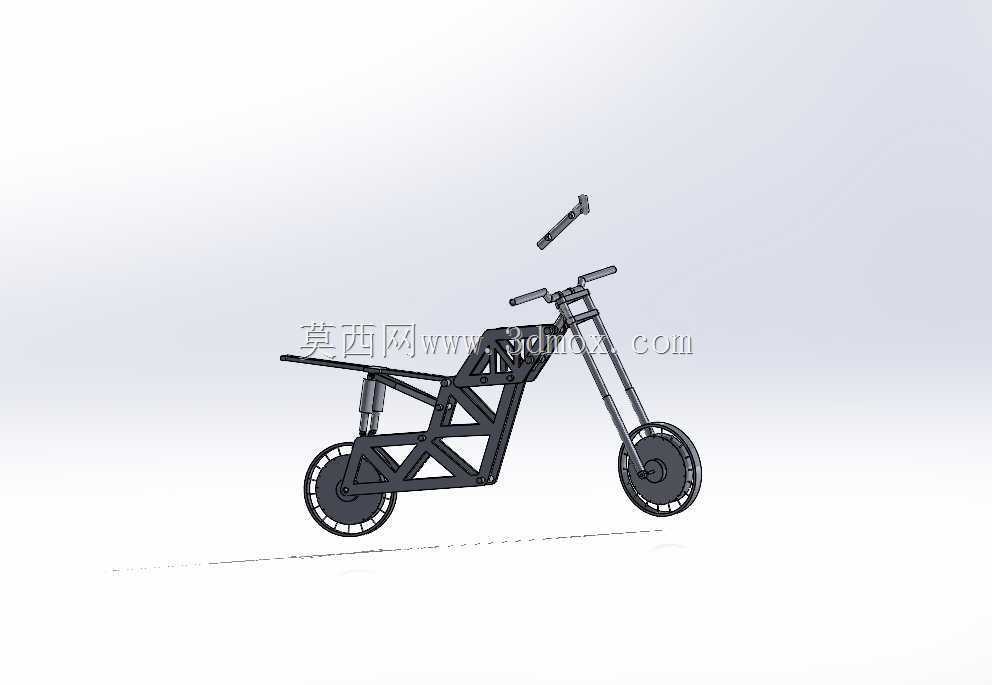

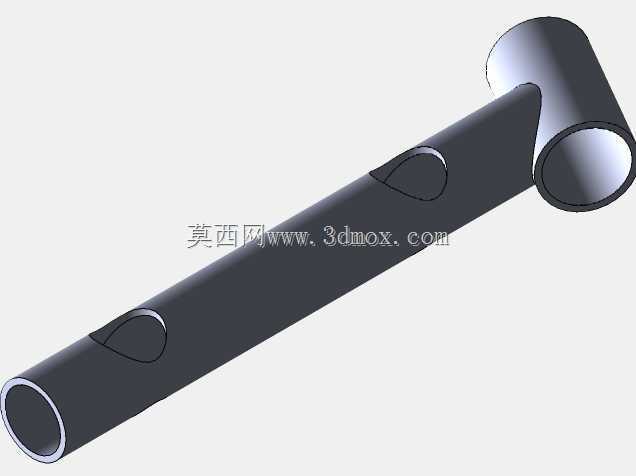

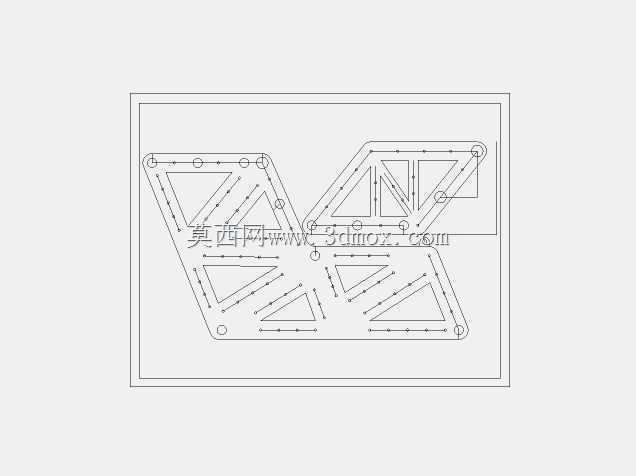

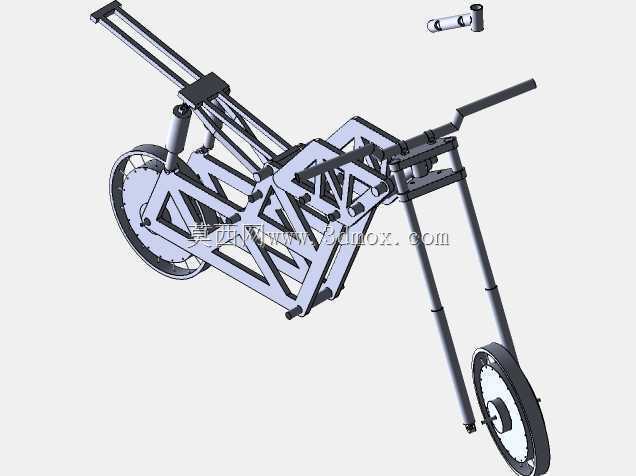

　　这套结构围绕城市短途代步与轻型电动两轮车开发场景展开，核心采用镂空桁架式车架搭配双侧轮毂电机的布局，整体构型在保证承载刚度的前提下大幅削减非必要实体材料，适配校园通勤、园区巡检、社区短途接驳这类低速高频出行需求。车架主体采用三角桁架拼接逻辑，所有受力杆件沿载荷传递路径布置：前轮转向立管通过斜向主梁与后部承载框架衔接，座垫支撑区域的多组交叉斜杆直接把乘员载荷分散到两侧后轮安装位，避免传统弯管车架局部应力集中的问题，在三维建模阶段就完成了杆件壁厚、连接节点的圆角过渡处理，所有焊接衔接位置预留了工艺余量，既适配管材切割焊接的实际加工流程，也能在后续有限元校核中快速调整杆件截面参数。行走部分前后轮均集成轮毂动力单元，

　　省去了传统摩托车的链条传动、变速箱外挂结构，后轮采用双轮并列布局，相比常规两轮摩托大幅提升低速停放与行驶的侧向稳定性，不需要额外加装侧撑即可保持直立，对骑行经验不足的使用者更友好；前轮转向节直接和车架头管配合，转向把立柱的安装角度按照人体工程学设定，握把高度适配普通身高使用者的直立骑行姿态，长时间操控手腕不易产生疲劳。整车外廓边界控制在轻型代步车的通行尺寸范围内，宽度仅略大于常规电动自行车，可顺利通过小区单元门、园区窄通道与电梯轿厢，车架中部预留的镂空空腔可直接嵌入锂电池组，降低整车重心的同时也为电池防护壳留出安装空间，电池仓周边的桁架杆件可同时充当防护结构，发生侧向磕碰时优先由外部杆件吸收冲击，避免电池直接受撞。

　　前后轮均采用碟刹安装接口，制动卡钳的安装座与轮轴支座一体建模，保证制动时的反力直接传递到车架主承力杆件上，不会出现安装支架变形偏移的问题；后轴的双轮同轴度在建模阶段就通过全局基准轴约束，两侧轮距对称，行驶时不会出现偏磨、跑偏的情况。车把区域预留了仪表、控制线束的走管空间，所有线缆可沿主梁内部空腔布设，外部没有明线缠绕，既降低户外使用时线路老化破损的概率，也让整车外观更简洁利落。车架后部的座垫安装平面预留了标准安装孔位，可根据需求换装单人长座垫或者后置小型载物货架，拓展载物能力；前部转向立管处也预留了前车筐、照明灯具的安装点位，不需要二次打孔破坏车架主体结构。这套结构的设计思路没有沿用燃油摩托的冗余车架构型，

　　完全围绕电驱动两轮代步车的载荷特性做优化，桁架式的镂空结构一方面让整车重量控制在较低水平，单人即可完成搬移、停放操作，另一方面开放的杆件间隙也方便后期维护时直接检查每个焊接节点的状态，出现局部杆件损伤时可单独更换对应管材，不需要整体替换车架，大幅降低后期运维成本。轮组的辐条式轮毂造型兼顾减重与刚性，轮毂电机的外壳和轮辐一体成型，运转时的动平衡更容易保证，低速行驶的震动可以通过车架杆件的微小形变自然过滤，不需要额外加装复杂的悬架结构也能获得不错的骑行舒适度，适配铺装路面的日常通行需求。
