集装箱吊装用平衡式起重吊具结构

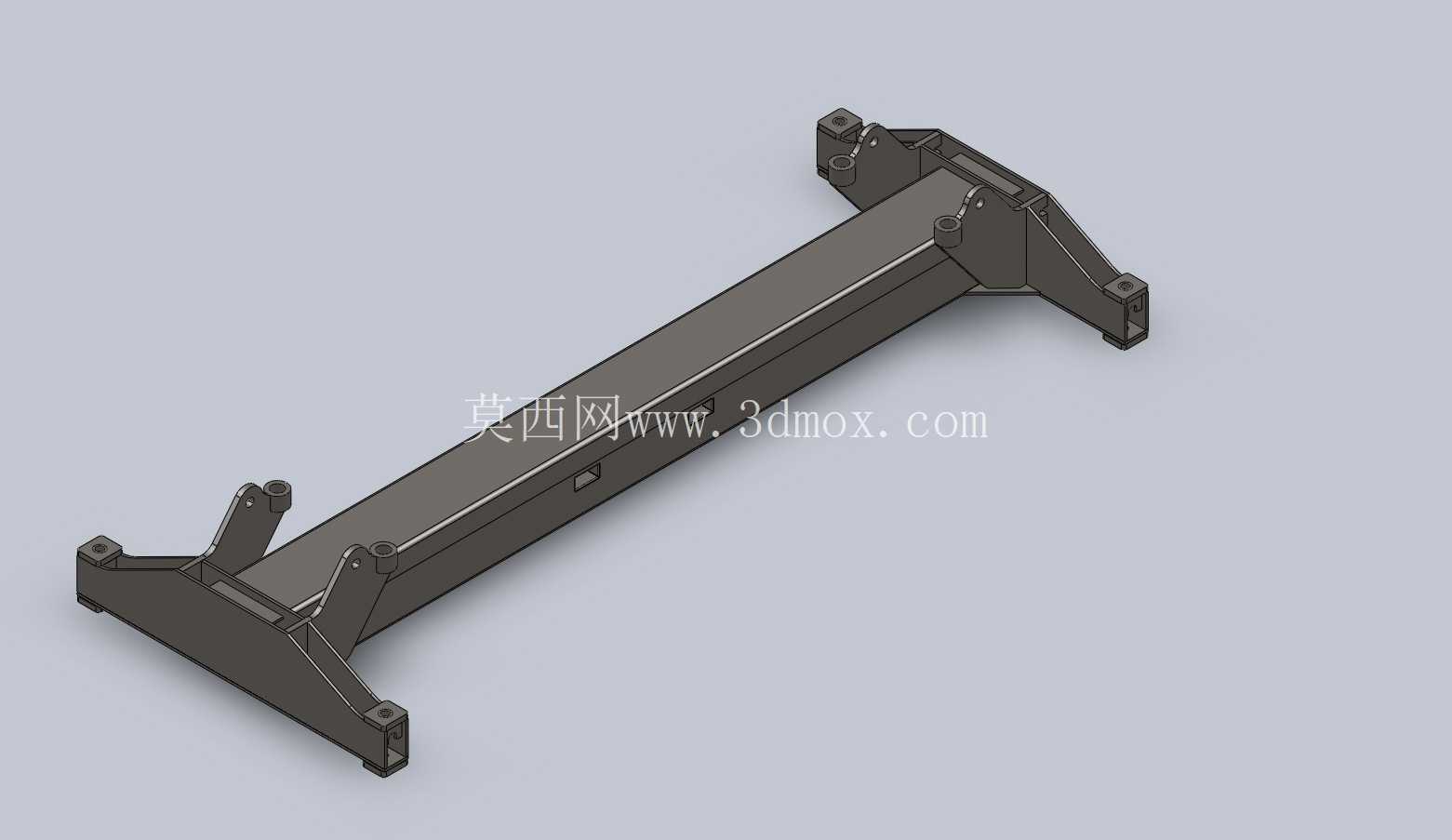

　　在港口集装箱装卸、厂区重型货箱转运的作业场景里，这类长梁式吊具是衔接起重设备与待吊载荷的核心受力构件，区别于单点吊具的受力偏载问题，该结构采用两端对称布置吊点的设计逻辑，从根源上规避起吊过程中集装箱侧翻、箱体局部应力集中变形的风险。从结构受力路径来看，吊具主体采用箱型截面梁作为主承载结构，这种截面形式在同等自重下能获得更大的抗弯截面模量，适配大跨度起吊的载荷需求，梁体两端的连接支脚并非简单焊接固定，而是通过带定位孔的铰接座与吊索、集装箱角件配合，每个支脚处设置的加强筋板沿着受力方向呈三角分布，将起吊时的垂直载荷均匀分散到主粱腹板上，避免局部焊缝受集中剪力出现开裂隐患。

　　实际作业时，该吊具的安装边界需要匹配标准集装箱的角件间距，两端吊点的中心距严格对应集装箱顶部角件的定位尺寸，支脚处的连接销孔公差控制在合理范围，既保证安装时的插拔顺畅，又能减少起吊瞬间的冲击间隙，避免销体受交变载荷出现疲劳磨损。设计过程中需要重点考量动载系数的影响，港口作业时起重设备的起升、变幅动作会带来额外的动载荷，因此主粱的壁厚选择、加强筋的布置密度都需要结合额定起重量做受力仿真验证，梁体上预留的传感器安装位可以实时监测起吊过程中的偏载量，给操作人员提供载荷分布参考，避免单侧吊点过载引发安全事故。

　　不同于轻型吊具的薄壁结构，该吊具的支脚与主粱连接位置采用了围焊加角焊的组合焊接形式，焊后需要做去应力处理，减少长期受载后的焊接变形，支脚底部的定位凸台刚好嵌入集装箱角件的定位槽内，起吊时不需要额外的人工对位辅助，能大幅提升装卸作业的效率。从使用场景的适配性来看，这类吊具不仅能适配标准海运集装箱的吊装，更换端部的连接接头后也能用于大型结构件、重型货盘的平衡起吊，主粱上设置的多个可调吊点安装位，可以根据待吊货物的重心位置调整吊点间距，保证起吊过程中载荷始终处于水平状态，避免货物倾斜滑落。

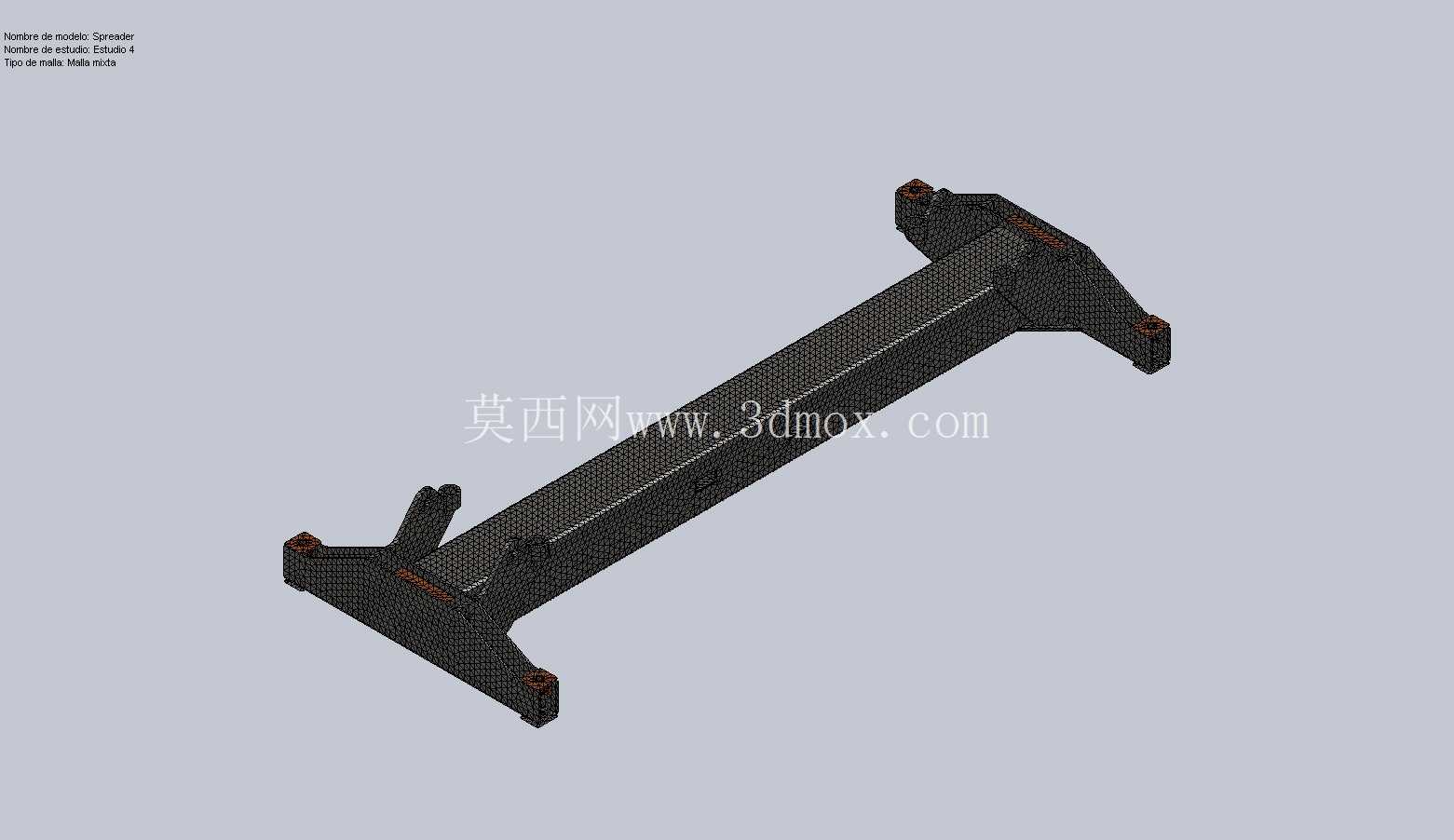

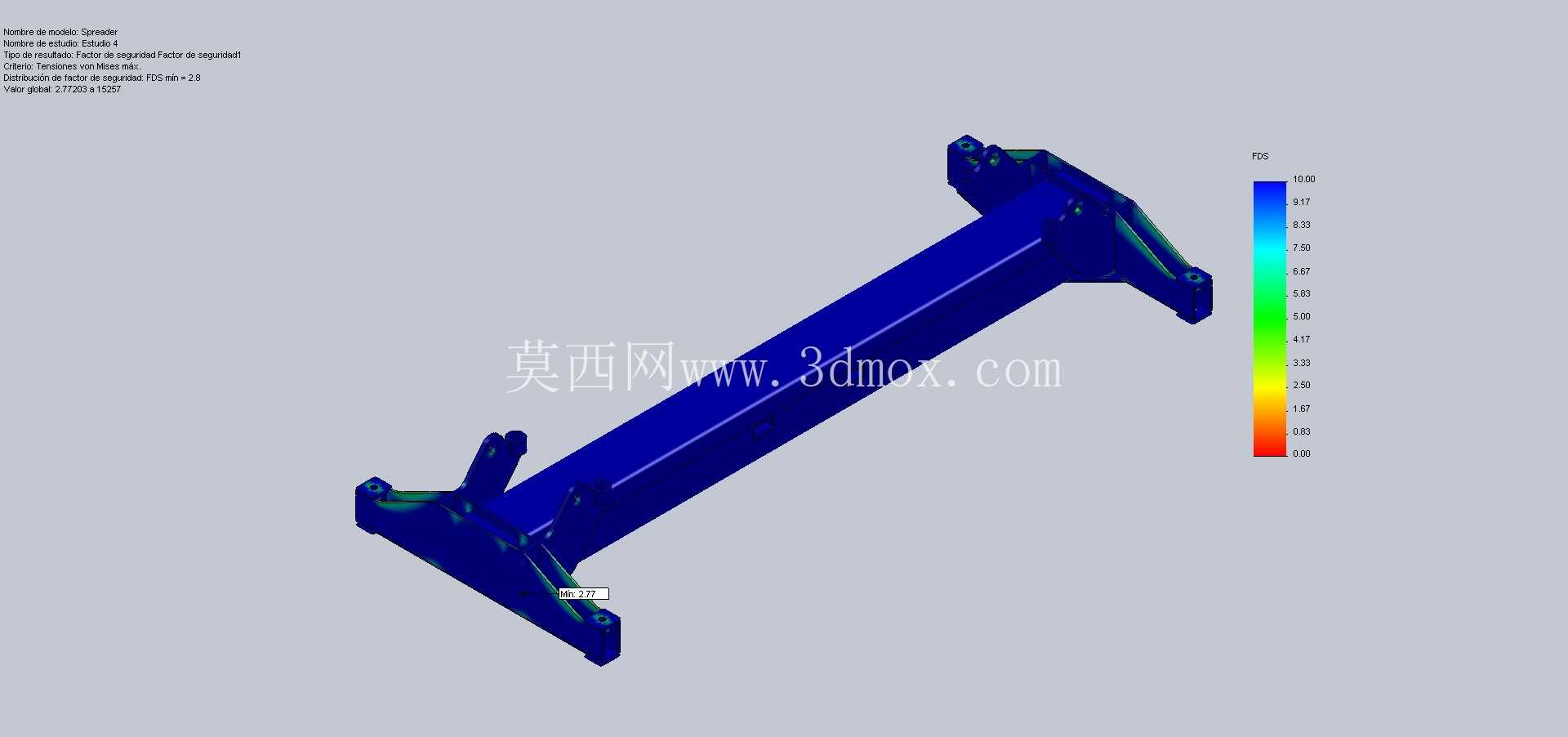

　　在三维建模过程中，这类结构需要重点还原各连接部位的配合关系，比如铰接销与销孔的间隙配合、加强筋与主粱的焊接坡口形式，这些细节直接影响后续工程出图、工艺加工的准确性，建模时不能仅做外观示意，需要把每个受力部位的结构厚度、连接方式都按照实际工程逻辑还原，方便后续做有限元受力分析时能获得贴近实际工况的计算结果。日常维护层面，该吊具的铰接部位需要预留润滑注油通道，减少销轴转动时的磨损，梁体表面的涂装需要具备耐盐雾性能，适配港口高湿高盐的作业环境，避免长期使用后出现锈蚀削弱结构强度。
