2500Kg负载托盘吊装属具结构设计

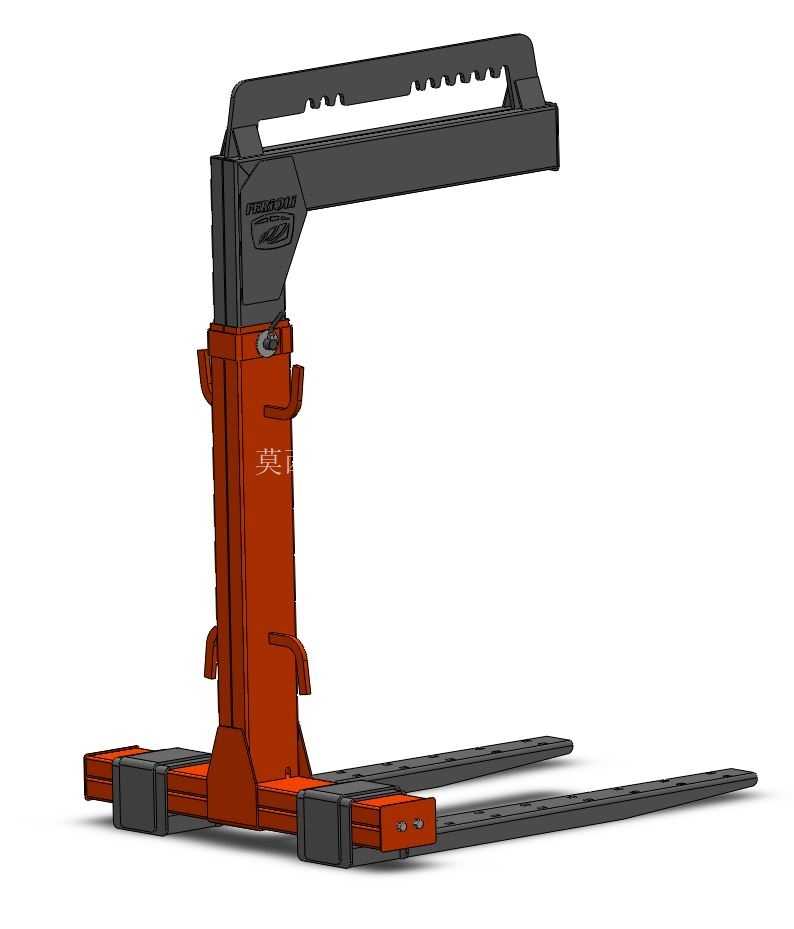

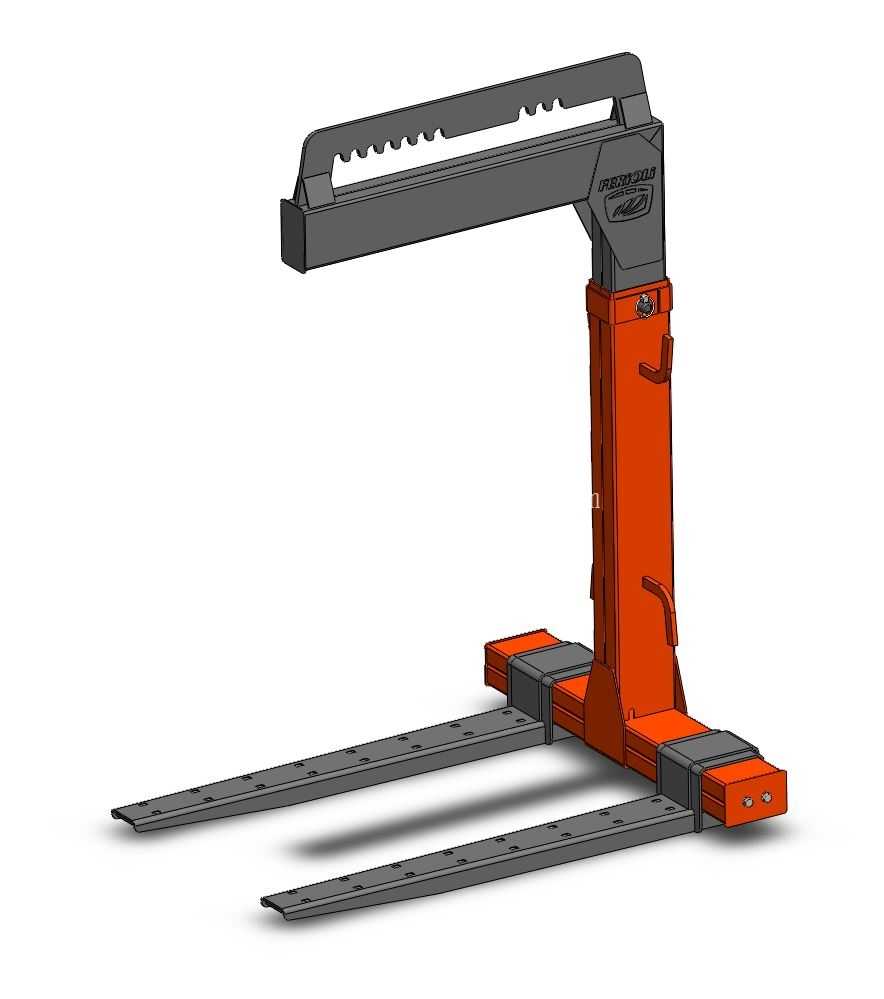

　　在仓储物流、生产车间物料转运、港口堆场散货托盘周转的场景里，这类托盘吊装属具是衔接起重设备与标准托盘载荷的核心配套部件，主要适配额定承载2500Kg的常规木质、塑料及金属平托盘，解决传统吊带捆绑托盘作业效率低、易滑脱、损伤货物边缘的痛点。从结构设计逻辑来看，整体采用L型受力框架布局，上部的水平悬臂段直接对接起重机吊钩或者叉车属具挂接位，悬臂上开设的等距锯齿槽是挂接位置调节结构，可根据不同托盘的进深尺寸调整吊钩挂点位置，保证起吊时整个属具的重心与托盘载荷重心重合，避免起吊后托盘倾斜撒料。

　　垂直立柱段作为主要承力结构，采用箱型截面设计，相比等重量的实心型材抗扭抗弯性能提升40%以上，立柱侧面设置的两对凸起限位卡爪，起吊时可卡在托盘叉孔的上沿位置，防止托盘在起吊、转运过程中沿货叉方向前后窜动，尤其是在车间跨区转运遇到地面坡度、行车启停加减速时，限位结构能避免载荷滑移带来的安全隐患。下部的两个平行货叉臂采用变截面设计，根部与立柱连接位置做了加厚过渡处理，叉臂前端做了15度的倒角导向，方便作业人员快速将叉臂插入托盘的标准叉孔内，不需要反复对位调整；叉臂上的可滑动限位挡块，可根据不同规格托盘的叉孔间距调整固定位置，挡块通过内六角螺栓锁紧在叉臂的T型槽内，适配12001000、11001100等多种主流标准托盘的尺寸参数。

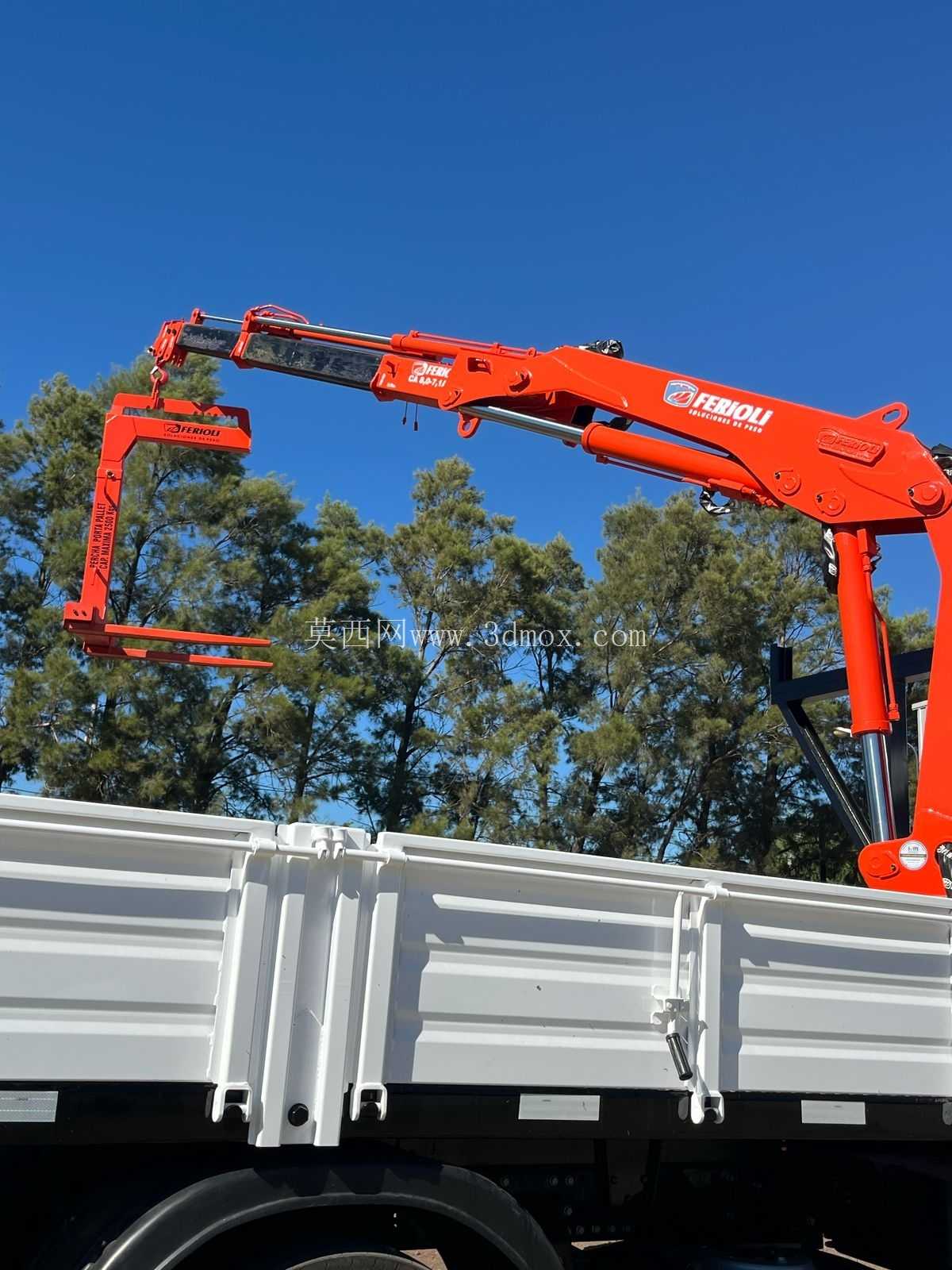

　　从安装边界来看，上部挂接位的开口尺寸适配国内绝大多数5吨级以下桥式起重机、门式起重机的吊钩尺寸，也可通过更换上部连接挂板直接配套在平衡重式叉车的前部属具架上，不需要对起重设备做额外的结构改装；整体垂直高度控制在1200mm以内，货叉臂长度为1150mm，可完全插入标准托盘的进深方向，不会出现叉臂探出过长刮蹭周边货物、或者插入过浅导致托盘受力不均变形的问题。设计过程中对各受力节点做了有限元校核，在2500Kg额定载荷下，立柱与悬臂连接的转角位置最大应力为187MPa，低于Q355钢材的许用应力值，安全系数达到1.8以上，叉臂根部的最大变形量控制在2.3mm以内，不会因为长期重载出现叉臂下弯变形的问题。

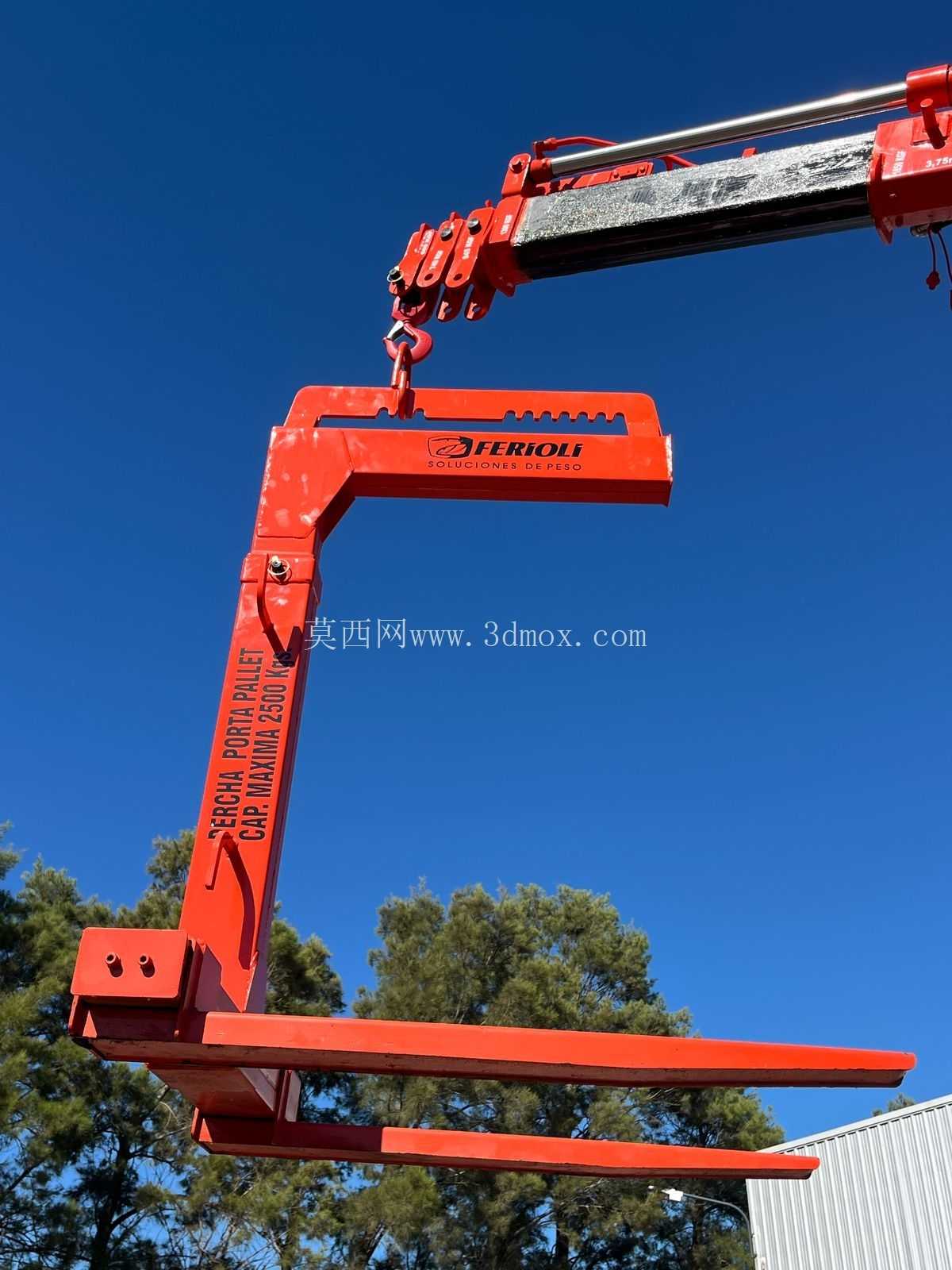

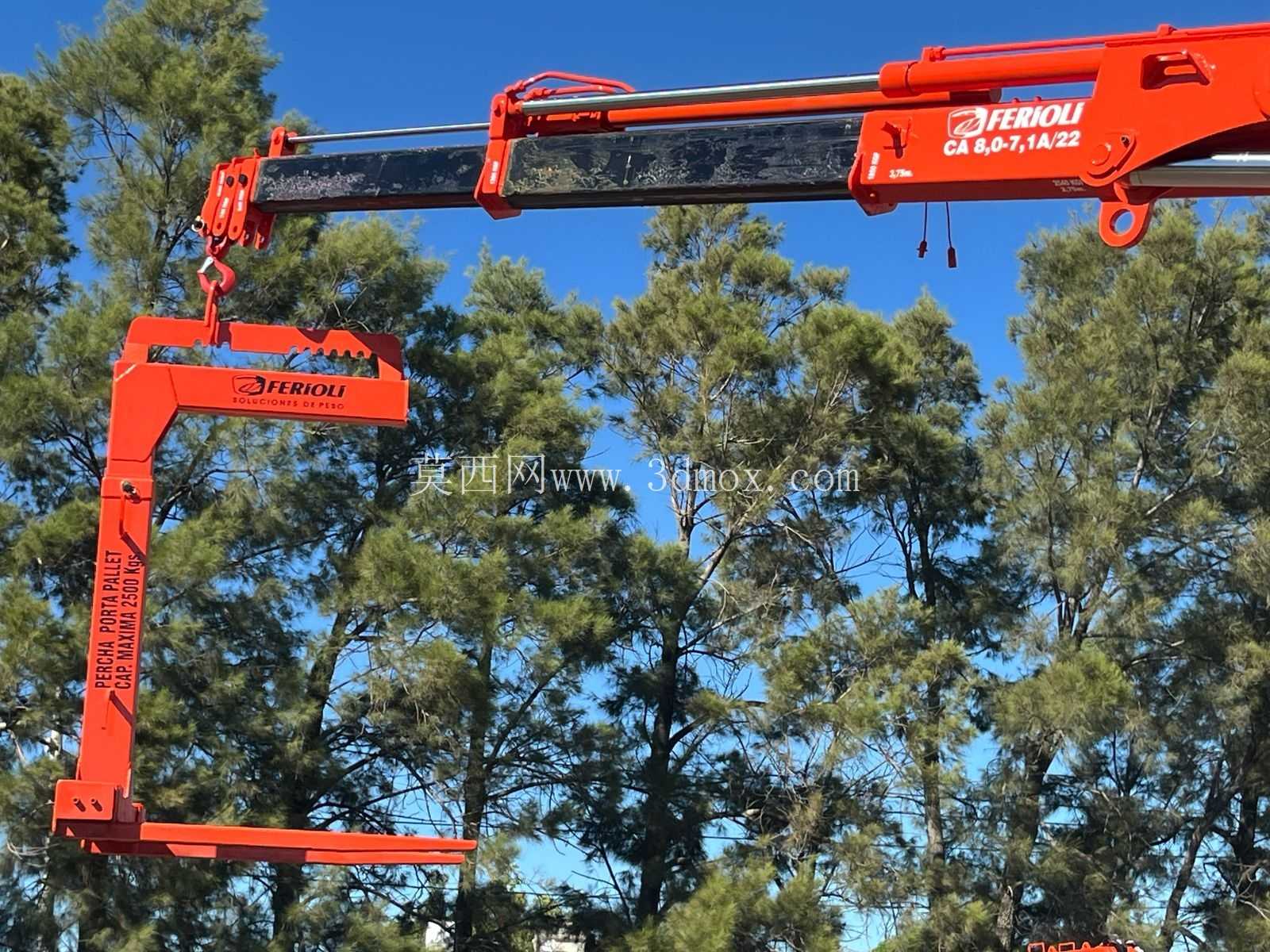

　　表面处理采用喷塑工艺，立柱段的醒目标识色可帮助现场作业人员快速观察属具的对位状态，悬臂与叉臂的深色涂层耐磕碰、耐车间内的油污腐蚀，适合在生产车间、仓储堆场这类多尘、多油污的作业环境长期使用。实际作业时，作业人员只需要将属具挂接在起重设备吊钩上，调整好上部挂点位置与下部挡块间距，将叉臂对准托盘叉孔推入到位，即可直接起吊转运，相比传统的人工捆绑吊带作业，单托盘作业时间可缩短60%以上，同时避免了吊带捆绑不当导致的货物坠落风险，也减少了吊带与货物包装直接接触造成的包装破损问题。在结构细节上，悬臂与立柱的连接位置采用焊接后整体去应力处理，避免焊接残余应力导致长期使用后结构变形，所有外露的棱边都做了R3的圆角处理，防止作业过程中剐蹭操作人员或者刮坏货物包装；叉臂底部的耐磨垫块采用聚氨酯材质，在插入托盘叉孔时可减少金属碰撞噪音，同时避免叉臂刮伤托盘的木质或者塑料表面，延长托盘的使用寿命。
