Baja SAE越野赛车管架式车架结构

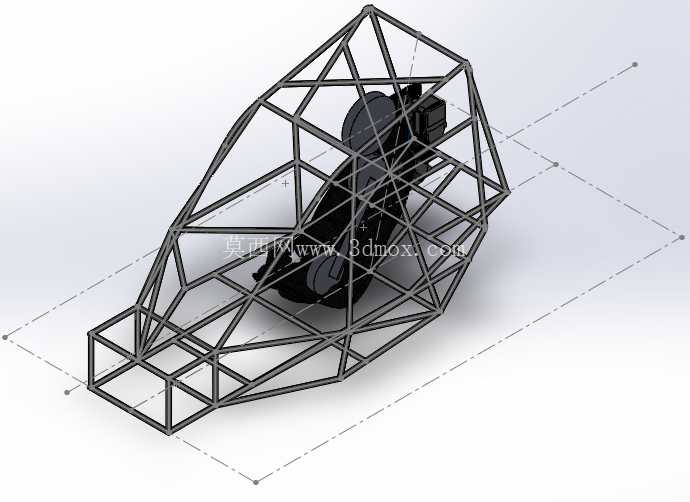

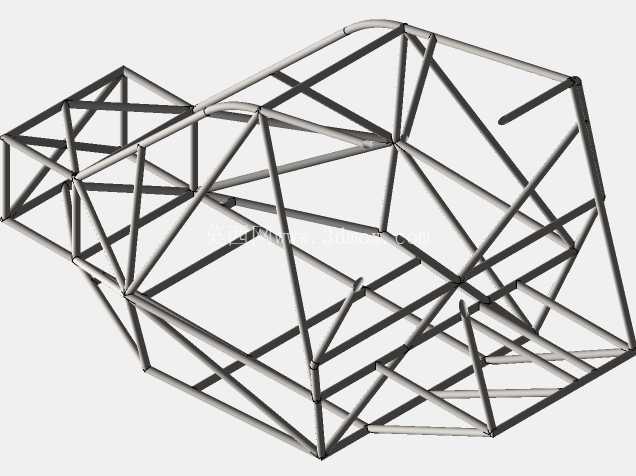

　　该结构为小型越野竞赛车辆的核心承载车架，采用空间钢管桁架式构型，是BAJA赛事参赛车辆的核心承载基体，所有车载系统、行走机构、动力单元、操控部件以及驾乘人员的载荷均通过该结构传递与承载，适配非铺装路面、陡坡、泥地、坑洼等复杂越野竞赛场景的高强度载荷工况。从结构设计逻辑来看，整个桁架采用变截面空间布局，前部区域预留动力单元与转向机构的安装空间，管梁排布避开传动半轴、转向拉杆的运动干涉边界，前部下方设置双层横置管梁结构，用于安装前悬下摆臂固定支座，同时兼顾正面碰撞时的溃缩吸能空间，管梁的交汇节点均采用空间汇交设计，避免出现悬臂式单管受力结构，降低应力集中风险。

　　中部驾乘区域按照人机工程边界搭建环形防护结构，侧边防撞管采用双层斜向交叉排布，既满足侧翻时的侧向抗挤压强度要求，也为驾乘人员留出足够的腿部、肘部操作空间，座椅安装点设置在中部主纵梁与横向加强梁的交汇位置，能够将驾乘过程中的冲击载荷直接分散到整个桁架结构，避免局部管梁过载。后部区域为动力总成与后悬挂安装位，管梁采用高密度三角桁架排布，匹配后驱布局的载荷传递路径，后轮跳动、动力输出的反扭矩均通过后部节点分散到主纵梁结构上，后部上方的管梁结构同时承担防滚架的防护功能，在车辆发生后仰翻时能够提供足够的支撑强度，避免驾乘舱变形。

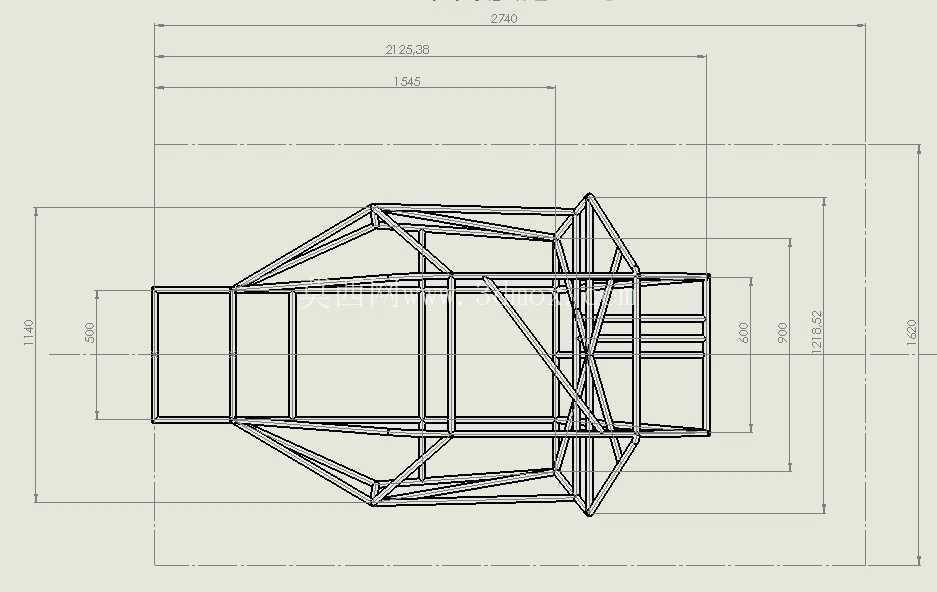

　　从安装边界来看，整个车架的管梁外径与壁厚选型匹配越野竞赛的冲击载荷要求，所有安装支座的焊接位置均设置在管梁节点处，避免在管梁中段悬空焊接安装点，悬挂安装点的同轴度、平面度公差在建模阶段就做了装配约束预留，能够直接适配双横臂独立悬挂的安装尺寸要求，转向机构的安装位预留了足够的转向行程空间，不会出现方向打满时部件与管梁的运动干涉。车架的整体外形尺寸适配小型单人越野赛车的赛事规则要求，轴距、轮距的安装边界符合赛事规范，前部的防撞结构突出量满足碰撞安全的距离要求，整个桁架的重量通过管材排布优化得到控制，在保证结构强度的前提下尽可能降低冗余重量，兼顾越野行驶的动力性与结构可靠性。

　　在实际赛事场景中，该类车架需要承受飞跃落地的冲击载荷、连续颠簸路面的交变载荷、侧翻时的挤压载荷，因此在建模阶段所有管梁的连接节点都做了圆弧过渡处理，避免焊接位置的应力集中，关键受力部位的管梁采用斜向支撑形成稳定的三角受力结构，不存在四边形的易变形无支撑结构，整个车架的受力路径从悬挂安装点到主纵梁再到整个桁架结构形成连续的传力通路，不会出现载荷传递中断的薄弱环节。驾乘区域的管梁排布同时考虑了安全带安装点的固定位置，多点式安全带的固定支座均设置在高刚度的节点位置，能够在碰撞时提供足够的拉拽强度，避免固定点脱落。车架前部预留了散热单元、电池、制动总泵等部件的安装空间，管梁上预留的安装孔位均做了加强衬套的设计空间，避免管材局部受力出现凹陷变形。
