车载中控台侧装可调节扶手结构设计

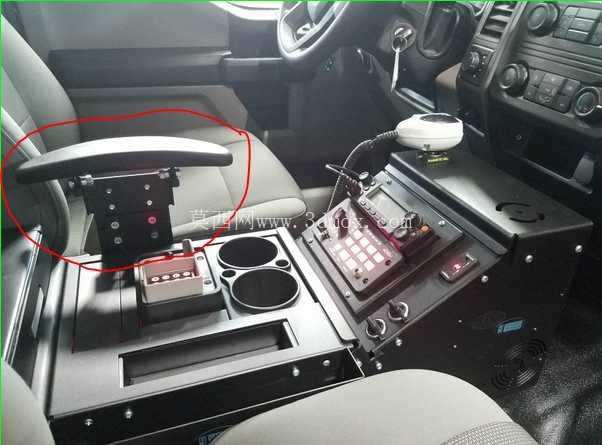

在特种车辆、商用作业车辆的中控区域改造场景中，驾乘人员长时间保持坐姿操作车载终端、通讯设备时，手臂缺乏有效支撑极易产生疲劳，这类侧装扶手正是为适配标准化中控台安装接口开发的支撑部件，可直接匹配对应型号的中央控制台主体安装位，无需对原有中控结构做破坏性改装。从实际使用场景来看，这类扶手多应用在警用巡逻车、工程作业卡车、特种作业指挥车的前排中控侧方位置，为驾乘人员提供肘部与小臂的稳定支撑，在车辆行驶过程中减少手臂悬空带来的晃动，尤其在颠簸路面行驶时，可帮助操作人员稳定手部动作，提升车载设备操作的精准度。

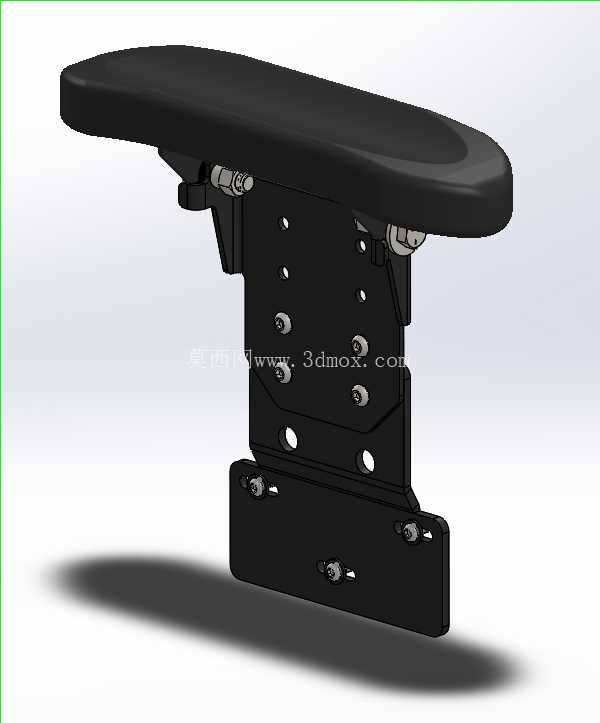

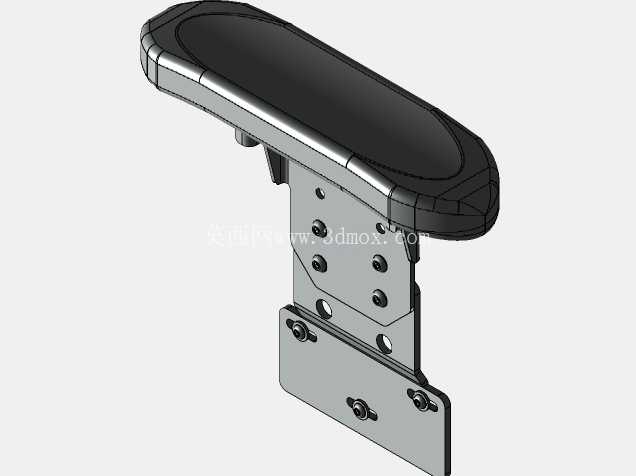

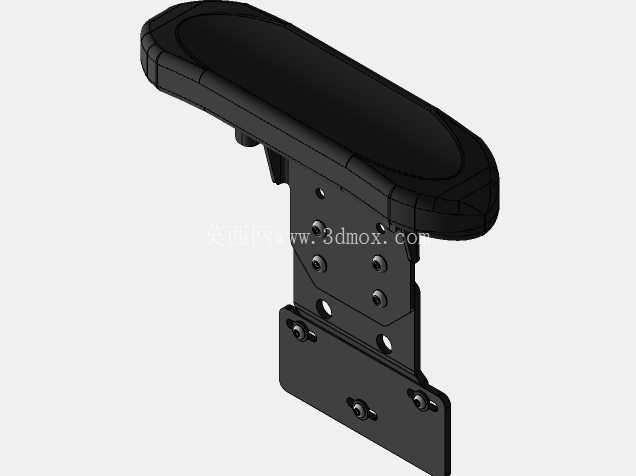

从结构设计逻辑来看，整个部件分为扶手垫主体、角度调节铰接机构、多级安装固定板三个核心部分。扶手垫采用符合人体小臂轮廓的弧形曲面造型，边缘做圆滑过渡处理，表面无尖锐棱角，避免驾乘人员在车辆紧急制动时发生磕碰，垫体内部支撑结构为硬质承托层，外部预留软质包覆层的安装厚度，建模时已考虑包覆层的装配公差，不会出现包覆后与周边部件干涉的问题。铰接位置采用销轴连接结构，预留了阻尼调节的安装空间，可实现扶手的角度翻转与高度微调，满足不同身高、不同坐姿下的支撑需求，铰接处的限位结构可避免扶手翻转角度过大触碰中控面板上的按键或显示屏。

安装固定板部分采用分层式孔位设计，上层板与扶手铰接座连接，设置多组对称排布的安装孔位，可根据实际安装需求调整扶手的前后伸出距离，适配不同宽度的中控区域；下层板为与中控台主体连接的安装基面，孔位完全匹配对应型号中控台的预装螺柱位置，安装时只需对准孔位拧紧紧固件即可完成装配，无需现场重新打孔。整个安装结构的边界尺寸经过严格校核，扶手收起时不会遮挡中控区域的储物格、接口与操作按键，放下时支撑面恰好处于驾乘人员小臂自然下垂的舒适高度，不会对换挡、手刹操作造成干涉。

建模过程中对所有活动部件的运动行程做了干涉检查，确认扶手在0到90度翻转区间内，与周边中控部件的最小安全间隙保持在3mm以上，避免长期使用过程中因磨损产生异响或卡滞。所有安装孔位均做了沉头处理，紧固件安装后表面不突出安装板平面，不会刮擦线束或其他内饰部件。板材部分的折弯角度、加强筋位置都经过受力校核，在单侧承受15kg垂直载荷时，安装板的最大变形量控制在0.2mm以内，可满足长期承重使用的强度要求，不会出现扶手下沉、松动的问题。铰接销轴处预留了润滑脂加注的间隙，长期使用可通过补充润滑保持调节阻尼的一致性，避免出现调节卡顿或松动下垂的情况。
