四旋翼概念飞行器结构设计方案

项目分类:无人机 发布时间:2026-06-29 ID:1189460
  • 四旋翼概念飞行器结构设计方案
  • 四旋翼概念飞行器结构设计方案
  • 四旋翼概念飞行器结构设计方案
  • 四旋翼概念飞行器结构设计方案
  • 四旋翼概念飞行器结构设计方案
  • 四旋翼概念飞行器结构设计方案
  • 四旋翼概念飞行器结构设计方案
  • 四旋翼概念飞行器结构设计方案
  • 四旋翼概念飞行器结构设计方案

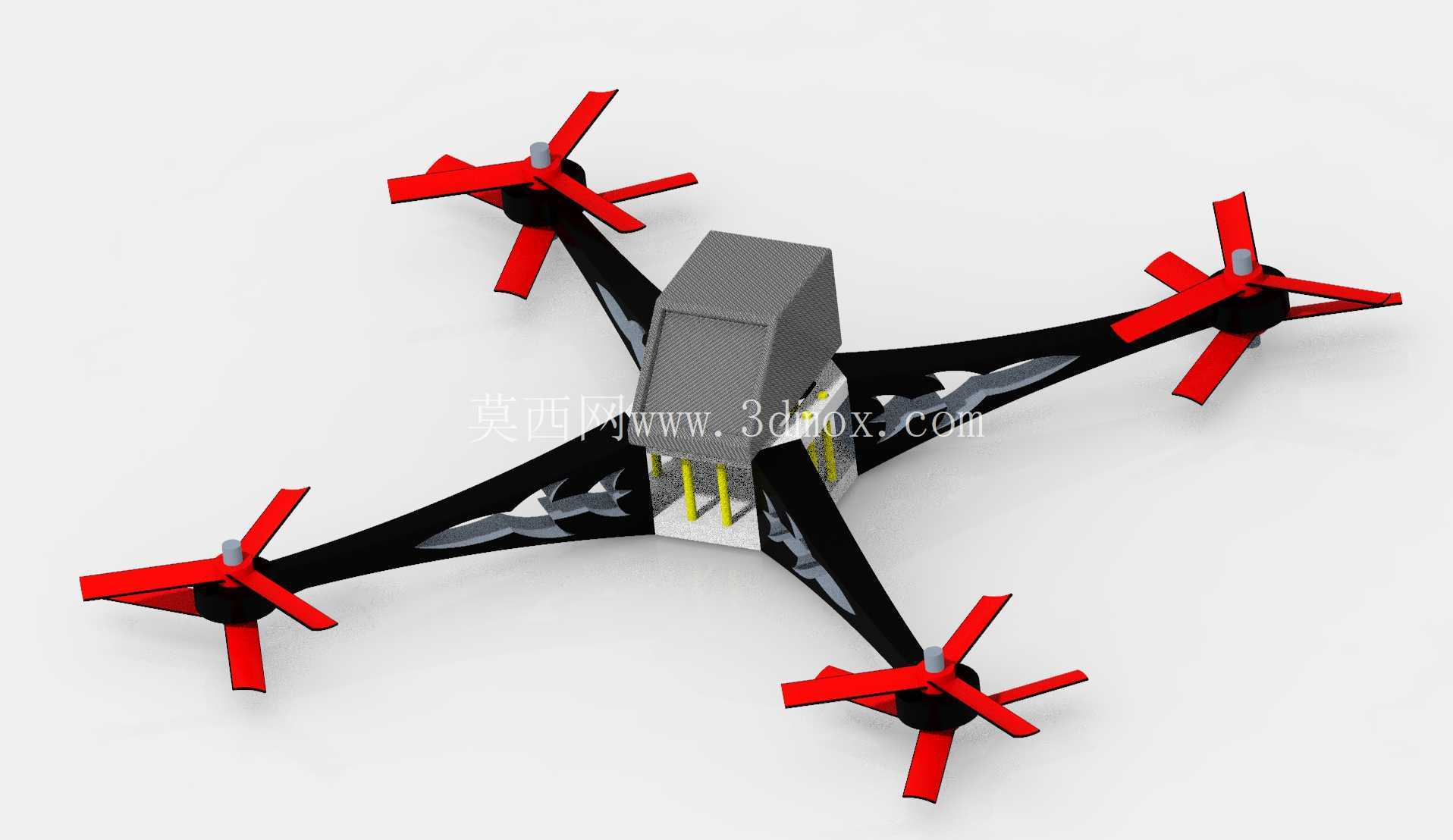

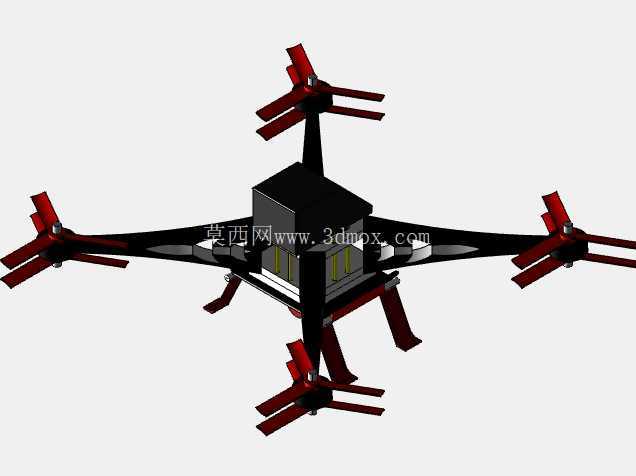

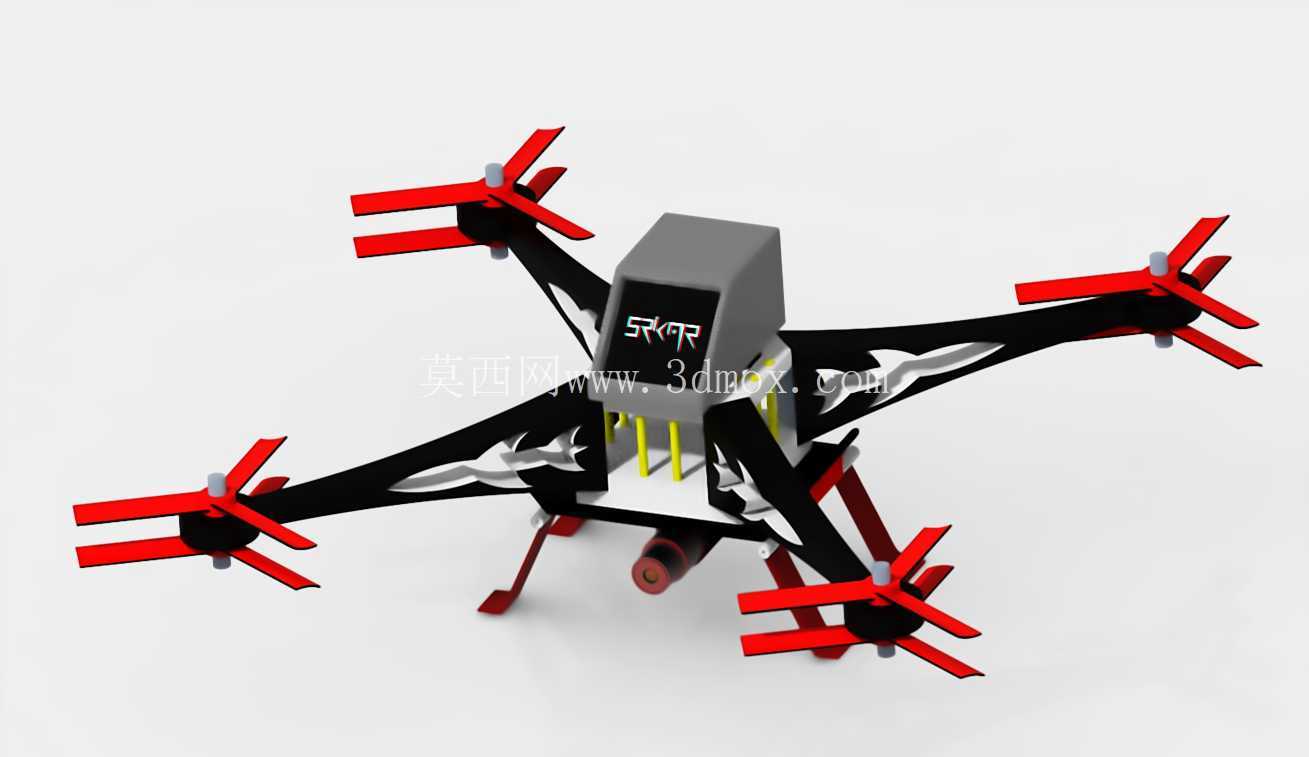

这款四旋翼概念飞行器的结构设计,首先围绕低空作业场景的实际需求展开,在机架构型上采用了X型对称布局,四个机臂从中心载荷舱向外等角度延伸,相邻机臂夹角保持90度,这种布局的核心优势是动力输出的力矩平衡更容易实现,飞控系统的姿态解算逻辑可以更简洁,同时在单动力单元出现异常时,剩余三个旋翼的动力补偿阈值更高,能提升低空作业时的冗余安全性。

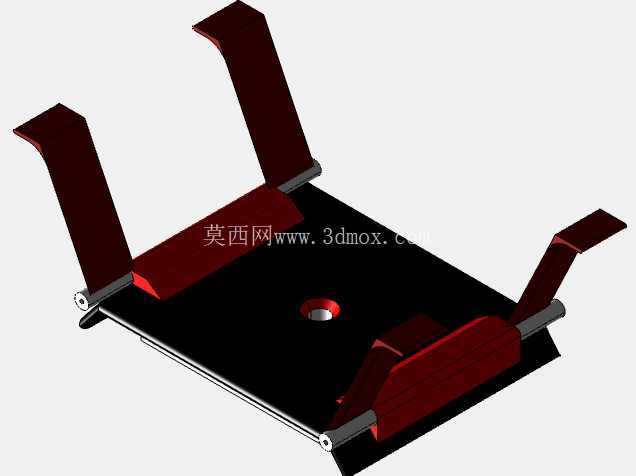

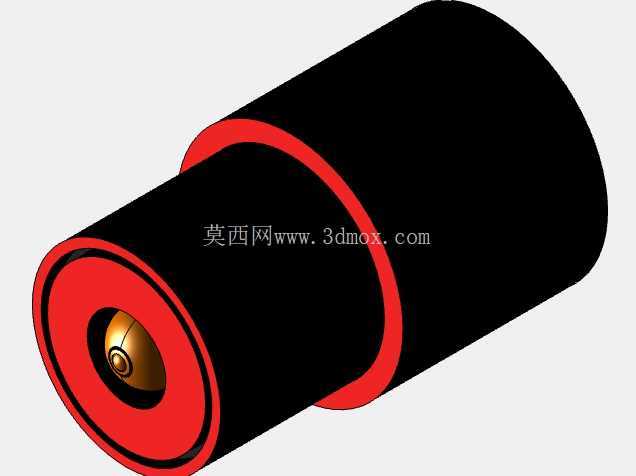

从实际用途维度看,该构型可适配多类低空作业场景:在小范围测绘作业中,中心载荷舱的预留安装位可搭载轻量化可见光或红外采集模块,机臂的结构强度预留了15%的载荷余量,可满足不同重量任务模块的快速换装需求;在日常巡检场景下,起落架的支撑高度经过匹配设计,不会遮挡下置载荷的采集视角,同时起落架的支脚采用了倾斜外扩的构型,在不平整起降面接触时,能将接触冲击力分散到机臂根部的连接位,避免中心舱体直接受冲击。

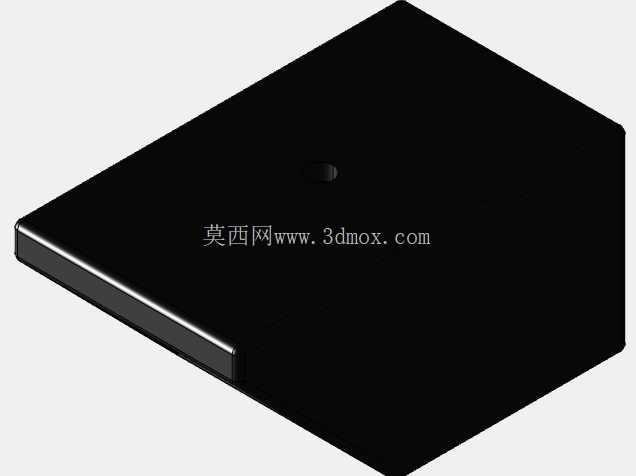

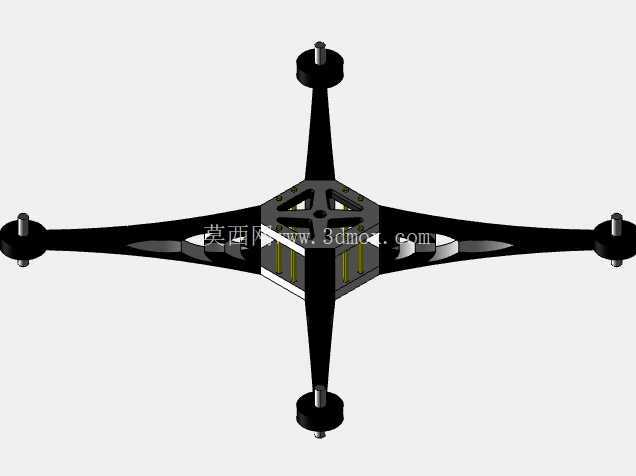

设计思路上,首先对动力单元的安装位做了同轴度约束,每个旋翼的电机安装座都设计了定位止口,保证电机输出轴与机臂平面的垂直度公差控制在0.1mm以内,减少旋翼高速旋转时的偏振问题,降低飞行过程中的结构震动。机臂部分采用了镂空的减重结构设计,在保证抗弯截面模量满足1.5倍最大起飞重量载荷要求的前提下,尽可能去除非受力区域的材料,降低整机的自重占比,提升有效载荷的携带能力。中心载荷舱采用了方正的盒式构型,内部预留了飞控板、电池、电调的分层安装位,各模块的安装孔位按照通用飞控硬件的安装尺寸做了适配,不需要额外做转接件即可完成硬件装配,同时舱体侧壁预留了走线槽,可将动力线与信号线分开布设,减少大电流动力线对飞控信号的电磁干扰。

外形尺寸与安装边界方面,整机对角旋翼的轴距控制在适配便携收纳的区间,机臂末端的旋翼采用了折叠式快拆结构设计,在非作业状态下可将旋翼桨叶折叠贴合机臂,收纳后的整体尺寸可放入常规的双肩背包隔层,满足外场作业的便携转运需求。旋翼的旋转平面与机臂上表面保持足够的安全间隙,避免桨叶旋转过程中与机臂结构产生碰擦,同时每个旋翼的下方都预留了足够的气流通道,减少机臂结构对下洗气流的遮挡,提升动力效率。起落架的安装位设置在机臂靠近中心舱的位置,不会延伸到旋翼的下洗气流核心区,避免飞行过程中起落架结构产生额外的气动阻力。

在结构连接的细节处理上,机臂与中心舱的连接位采用了嵌入式的连接结构,配合定位销实现快速拆装,外场作业时如果出现单臂损坏,可快速更换备用机臂,不需要对整机做全面拆解。中心舱的上盖设计了快拆卡扣,不需要额外工具即可打开舱体,完成电池更换或者硬件调试操作。整机的重心设计严格控制在四个旋翼形成的平面几何中心正下方,垂直方向的重心偏移量控制在5mm以内,减少飞控系统的姿态修正负担,提升飞行过程中的稳定性,在搭载不同载荷时,可通过调整电池的安装位置快速配平重心,适配不同任务模块的重量差异。

从气动细节来看,机臂的截面采用了类流线型的设计,相比圆形截面机臂,在 forward 飞行时可降低约12%的空气阻力,提升前飞状态下的动力效率,同时机臂表面的过渡圆角做了统一处理,避免尖锐棱角产生的气流分离,降低飞行过程中的风阻噪音。旋翼桨叶的安装角经过匹配设计,在悬停状态下可保持最优的桨距角,兼顾悬停稳定性与动力效率,满足长时间低空悬停作业的需求。
