阿基米德直线运动转椭圆轨迹演示机构

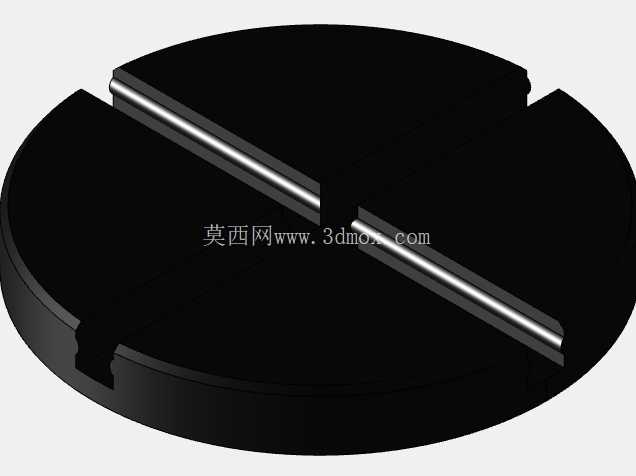

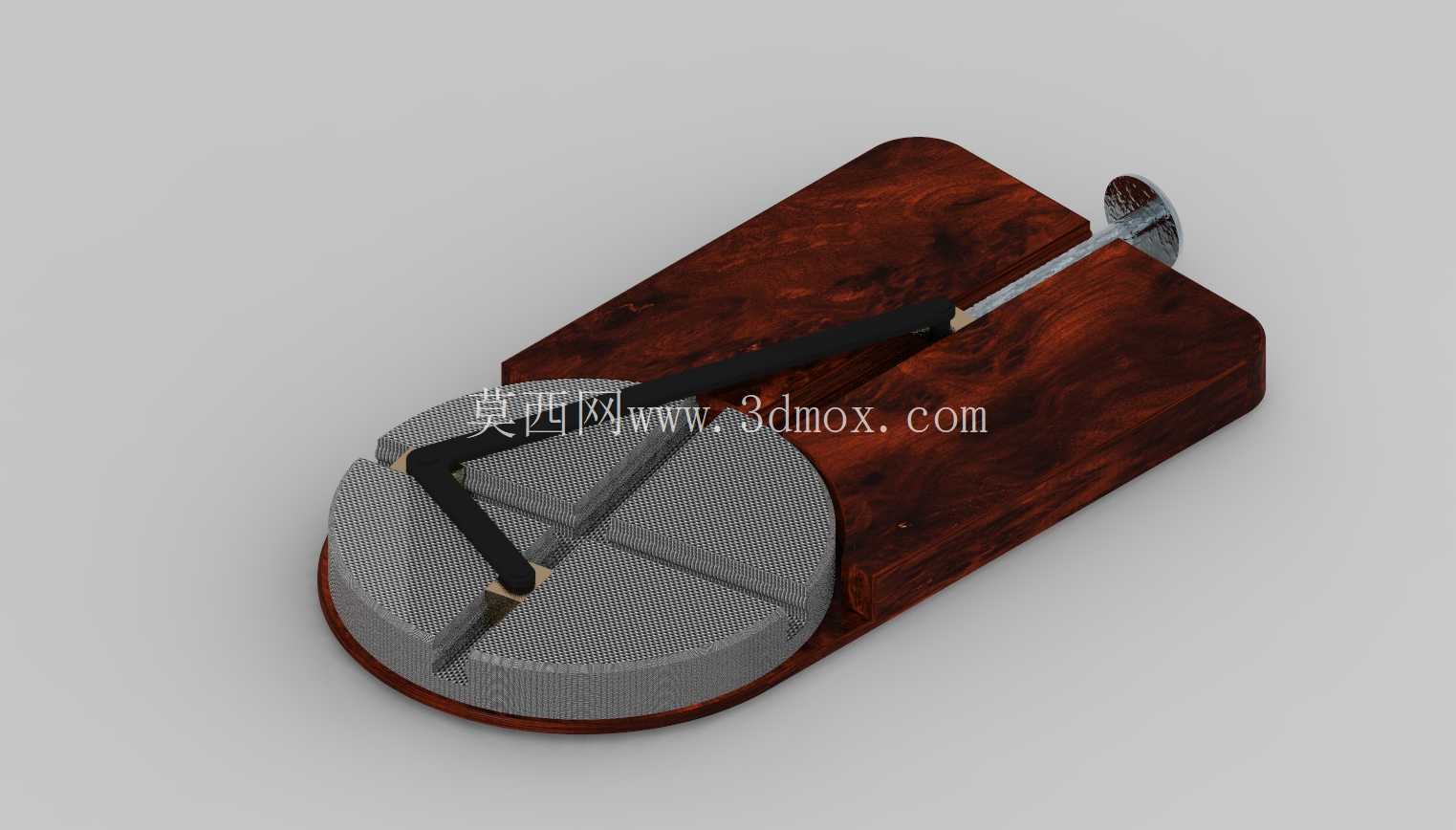

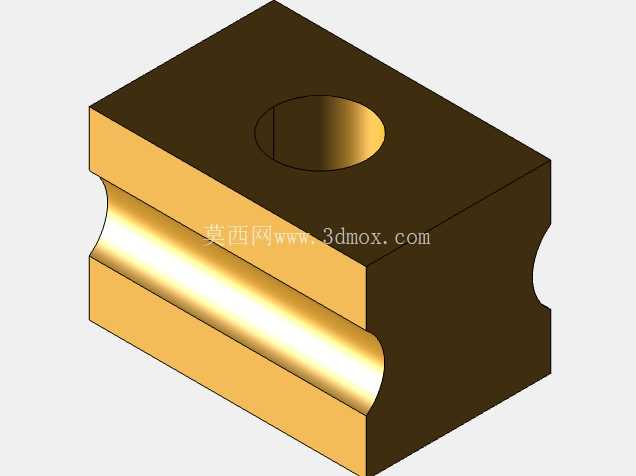

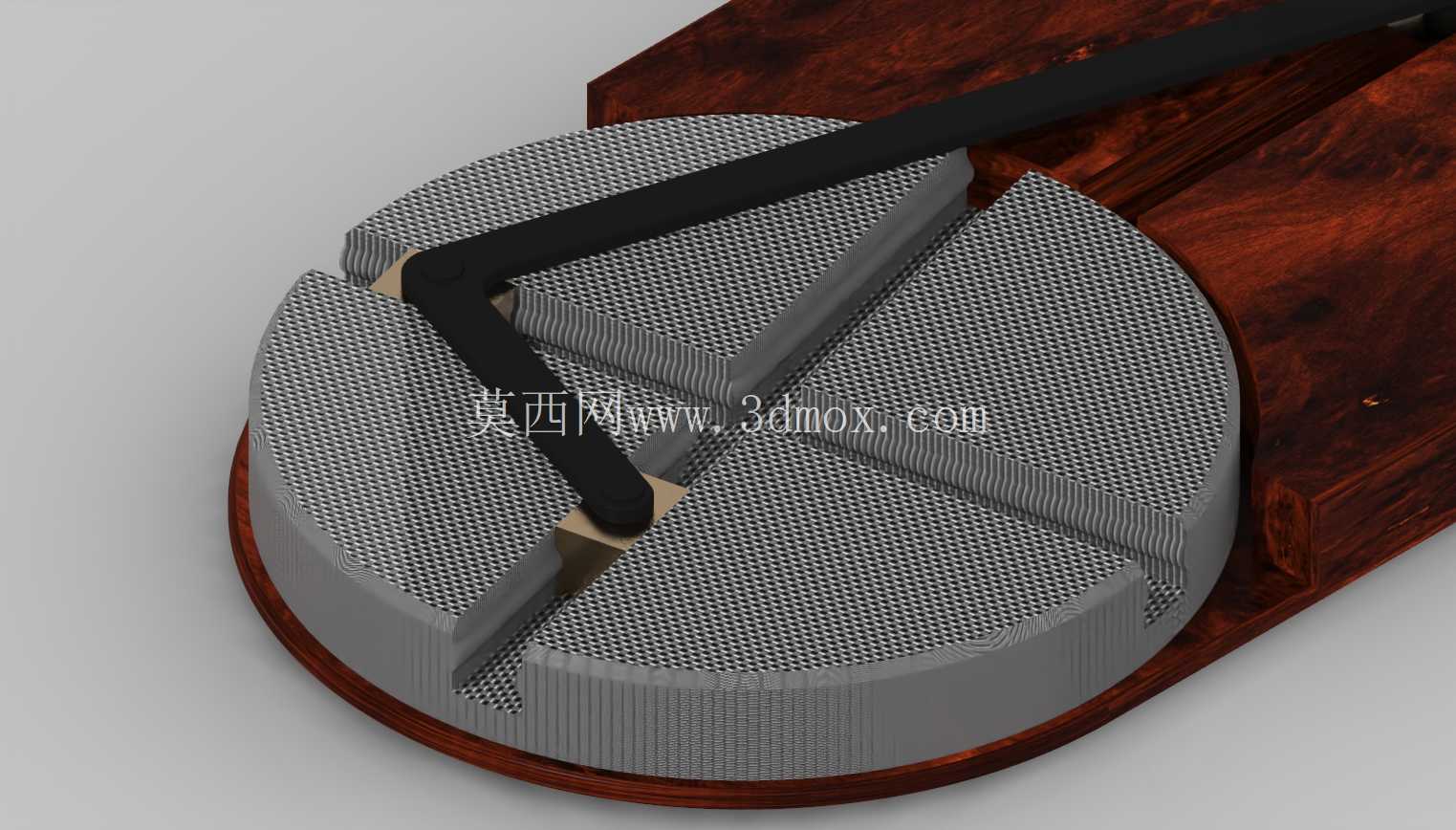

　　这套机构的核心价值在于把直线往复输入转化为标准椭圆轨迹输出，在教学演示场景里，能直观拆解平面运动副的约束关系，帮刚接触机械原理的从业者快速理解复合运动的合成逻辑，也能作为小型文创机械装置的核心运动单元，适配桌面摆件、科普展具这类对运动流畅度有要求的场景。从结构组成来看，整套机构包含带十字正交滑槽的圆形基座、两个可沿滑槽独立滑动的柱销、连接两个柱销的刚性连杆，以及配套的木质承托底座，十字滑槽的加工精度直接决定了轨迹的还原度，两个滑动销与滑槽的配合间隙需要控制在0.02mm以内，间隙过大会导致运动过程中出现窜动，轨迹出现畸变，间隙过小则会增大滑动阻力，长时间运行容易出现卡滞。

　　设计过程中首先要确定椭圆轨迹的长短轴参数，两个滑动销在连杆上的固定间距直接对应椭圆长轴的长度，而滑槽的正交布置保证了两个销的运动方向始终垂直，这也是阿基米德直线运动合成椭圆的核心约束条件——当两个互相垂直方向的简谐运动存在固定相位差时，合运动轨迹即为椭圆，这套机构通过刚性连杆强制两个滑动销的运动满足相位约束，不需要额外的凸轮或者齿轮组就能实现稳定的轨迹输出。

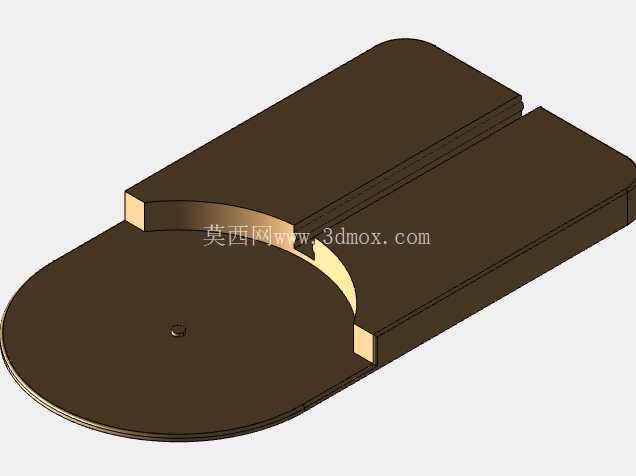

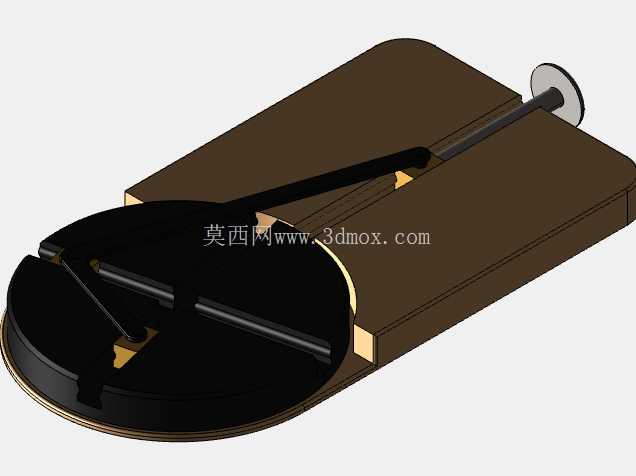

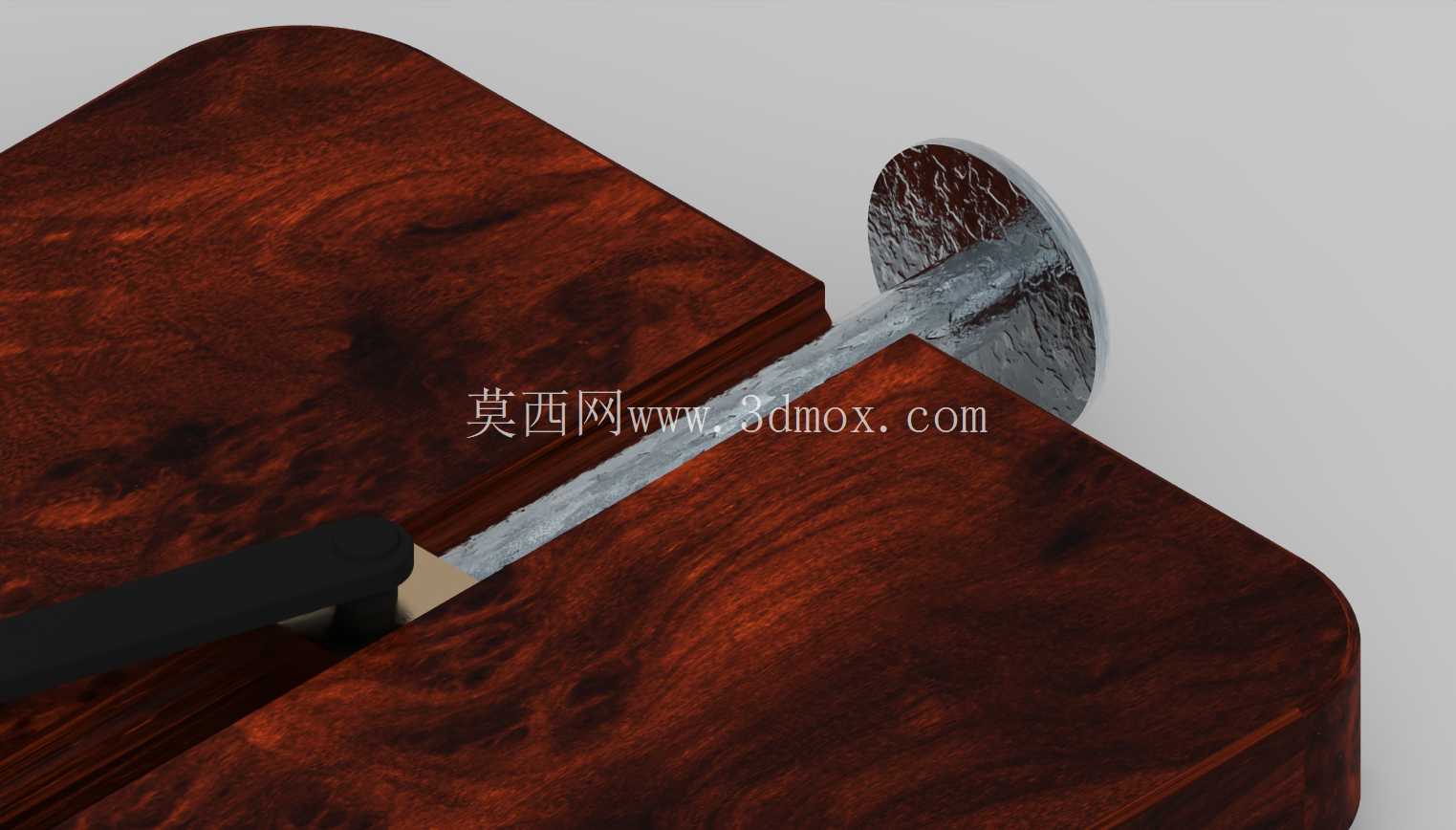

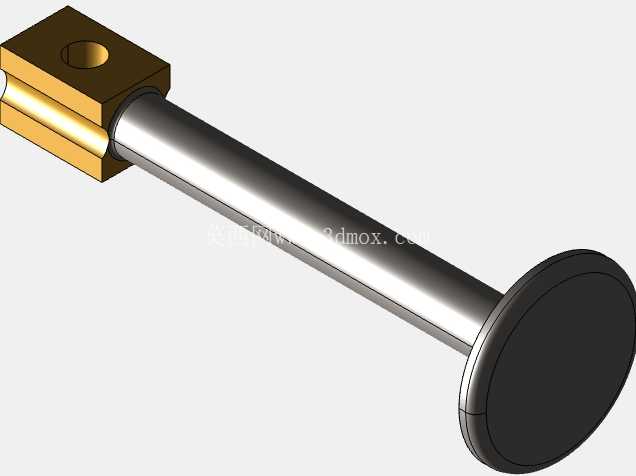

　　安装边界上，圆形滑槽基座的直径决定了整套机构的最大运动包络，连杆长度不能超过基座直径，否则滑动销会在运动到极限位置时脱出滑槽，承托底座的长度需要覆盖基座直径加上连杆运动到最远点的伸出量，宽度方向只要略大于基座直径即可，不需要额外预留过多安装空间，整套机构的驱动端可以连接在任意一个滑动销上，输入直线往复运动就能带动连杆输出椭圆轨迹，也可以在连杆末端加装绘图笔，直接在纸面上绘制出标准椭圆，用于机械制图教学里的椭圆绘制演示。

　　实际使用中，滑动销与滑槽的接触面需要做耐磨处理，长期频繁滑动的工况下可以在滑槽内嵌装聚四氟乙烯衬套，降低摩擦系数，减少磨损量，连杆的刚性需要满足运动过程中不发生挠曲变形，若采用木质或者塑料材质制作演示模型，连杆截面厚度不能小于5mm，避免高速运动时出现连杆抖动导致轨迹失真。这套机构没有复杂的传动零件，加工门槛低，不需要高精度的齿轮加工或者曲面铣削，普通的线切割或者3D打印就能完成全部零件的制作，非常适合作为机械原理课程的实操制作案例，也能嵌入到小型自动化设备的轨迹生成单元里，替代结构更复杂的凸轮轨迹机构，降低设备的装配和维护成本。在工业应用场景里，这类纯机械约束的轨迹生成机构可靠性远高于电控轨迹方案，在一些对电磁干扰敏感的工况下，不需要接入电控系统就能实现稳定的椭圆轨迹输出，比如某些特种涂装设备的喷头行走机构、小型打磨设备的轨迹执行端，都可以基于这套机构的核心原理做适配改造，通过调整连杆上两个滑动销的间距，就能快速调整输出椭圆的长短轴比例，不需要重新设计凸轮轮廓，调整效率更高。
