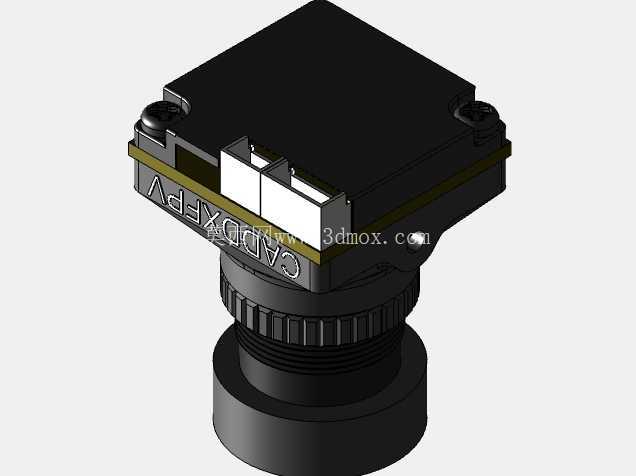

Caddx Ratel Pro穿越机摄像头精细结构

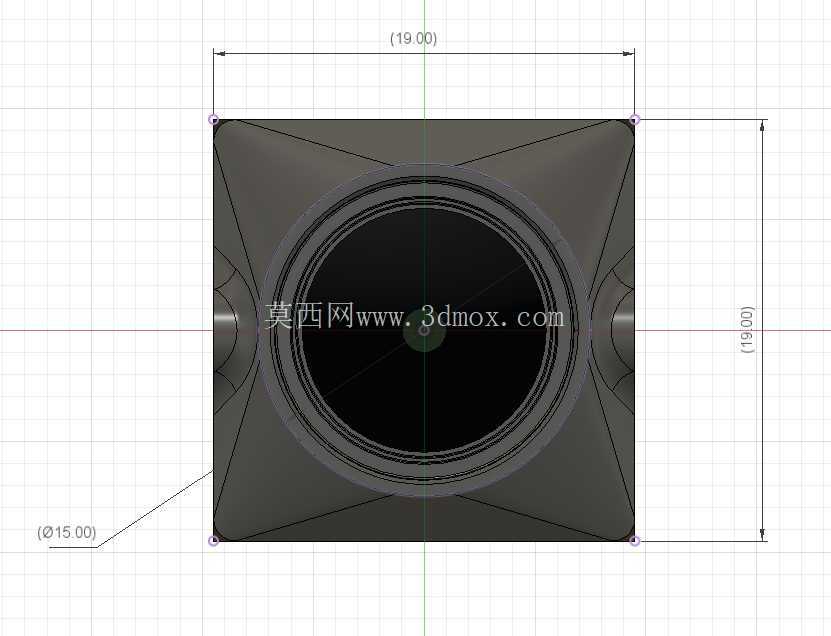

　　这款FPV摄像头的结构设计完全围绕穿越机竞速、花飞航拍的实际使用场景展开，首先要考虑的就是飞行过程中的高频振动、突发撞击以及复杂电磁环境下的稳定工作需求，所以整体结构采用一体化压铸基座搭配镜头螺纹调节结构，没有多余的外露连接件，尽可能降低炸机时结构解体的概率。从安装边界来看，基座底部预留了标准的20mm孔距安装位，适配市面上绝大多数穿越机的摄像头安装座，安装孔的沉台深度刚好匹配M2规格螺钉的头部尺寸，锁紧后螺钉不会突出基座底面，避免和飞控、图传板产生干涉，整体安装后的突出高度控制在合理范围内，不会遮挡桨叶的转动路径，也不会给机头增加过多的风阻。

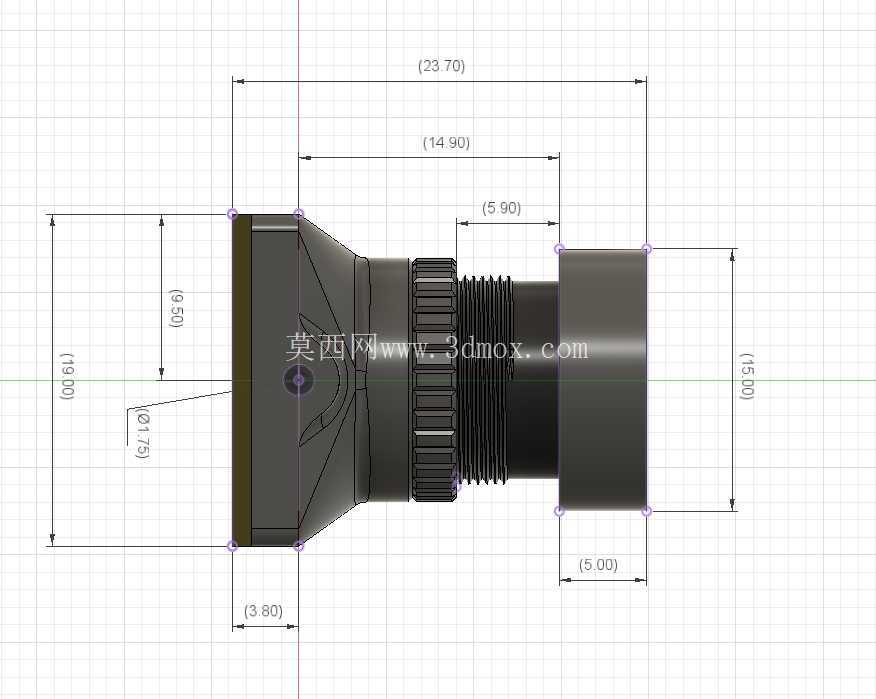

　　镜头部分采用标准的M12螺纹接口，调节环做了细密的防滑齿纹，不需要额外工具就能手动调整焦距，调整到位后可以通过侧边的紧定螺钉锁死，避免飞行过程中因为振动导致焦距偏移，镜头前端的镜片做了下沉式设计，外圈有1mm左右的金属保护边，轻微的擦碰不会直接接触镜片，降低炸机时镜片碎裂的风险。基座侧面预留了排线出口的卡槽，排线可以顺着卡槽走线到飞控层，不会因为机身晃动导致排线被拉扯断裂，卡槽边缘做了圆角处理，不会磨破排线的绝缘层。内部的PCB板固定位设计了三个定位柱，和基座上的定位孔过盈配合，不需要额外打胶就能固定PCB，同时定位柱的高度刚好让感光芯片处于镜头的后焦面位置，装配时不需要反复调整芯片位置，能有效提升装配效率。

　　外壳的边角全部做了R0.8的圆角处理，一方面是降低飞行时的风阻，另一方面也避免尖锐边角在炸机时勾住电源线或者其他配件，外壳表面做了细磨砂处理，不会产生多余的反光，避免飞行时反光干扰飞手的视线。从实际使用的场景来看，这款摄像头既可以适配5寸竞速穿越机的前置安装位，也可以通过转接座安装到3寸涵道机、2.5寸花飞机上，整体重量控制在合理区间，不会给小尺寸机型带来过多的负载。设计过程中特意考虑了不同安装角度的需求，基座两侧的安装孔是长圆孔设计，可以在0-60度范围内调整摄像头的俯仰角度，调整到位后锁紧两侧的螺钉就能固定角度，不需要额外打印角度转接座，能适配不同飞手的飞行视角习惯。

　　镜头的视场角覆盖范围足够广，从结构上保证了大视场角下不会出现暗角，镜头座和基座的连接部分做了密封槽设计，可以贴一层薄的泡棉密封，避免雨天飞行或者在多尘环境飞行时，水汽或者灰尘进入到感光芯片表面，影响成像效果。基座后部的接口位置做了加强筋设计，插拔排线的时候不会因为用力过大导致基座开裂，加强筋的厚度控制在1.2mm，既保证了结构强度，又不会额外增加重量。整个结构的壁厚均匀，基本维持在1.5mm左右，压铸成型的时候不会出现缩痕、气孔等缺陷，适合批量压铸生产，后续的表面处理也不需要额外的打磨工序，能有效控制生产成本。对于结构设计从业者来说，这个模型可以直接用来做穿越机整机的装配干涉检查，也可以参考其安装孔位、走线槽的设计思路，优化其他航电配件的结构设计，所有的尺寸都和实际产品一致，不需要额外测量就能直接调用到整机装配模型中，能大幅缩短整机设计的周期。在做跌落仿真的时候，这个模型的壁厚、加强筋分布也能提供准确的结构参数，仿真结果更贴近实际炸机时的受力情况，方便优化安装座的减震结构。
