SpeedyBee四合一55A航模电调结构设计

在穿越机、小型多旋翼无人机这类对动力响应速度、安装空间要求极高的航模设备里，电调作为连接飞控与无刷电机的核心功率部件，其集成度、散热能力、安装适配性直接决定了整机的动力表现与装机效率。这款四合一电调将四路独立的电调功率回路集成在单块PCB基板上，替代了传统分立式电调需要分别固定、分别接线的繁琐方案，大幅压缩了动力系统在机架中心堆叠区域的占用空间，尤其适配轴距在3-5英寸区间的竞速、花飞类穿越机使用场景。

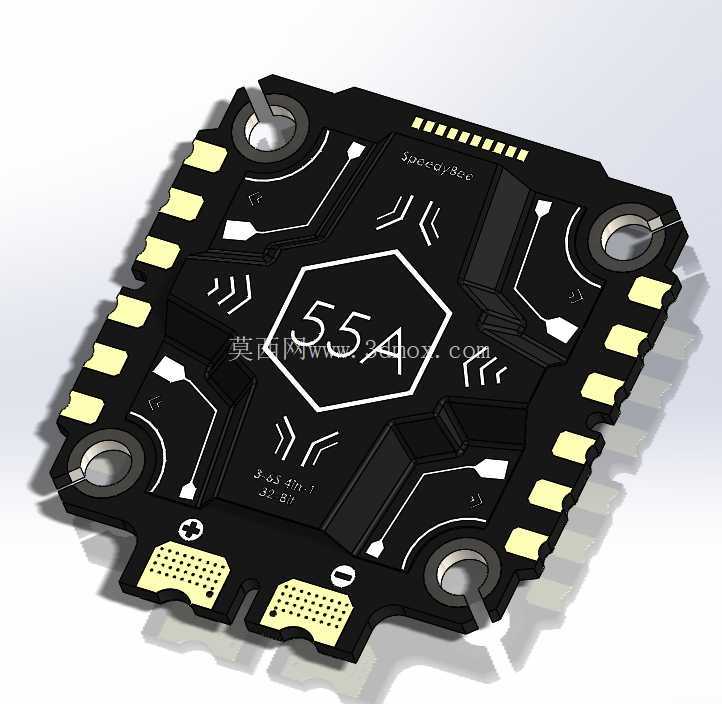

从实际装机的边界条件来看，这款电调采用标准30.5x30.5mm的方形安装孔距，四个角的安装孔位做了金属化沉头处理，可直接配合M3尼龙螺丝或金属减震柱固定在飞控下方的堆叠层，与主流规格的飞控板形成上下叠装的紧凑结构，安装孔的沉头深度经过匹配设计，螺丝锁紧后不会突出板面剐蹭上层飞控的元器件。板身整体厚度控制在4mm以内，包含功率管、电容在内的最高元器件突出高度不超过2mm，叠装后整个飞塔的总高度可控制在15mm以内，能轻松塞入多数穿越机的中心板夹层，不会出现与机架侧板、电池绑带剐蹭的干涉问题。

功能层面，这款55A规格的四合一电调单路持续输出电流可达55A，瞬时峰值电流可支撑短时间大油门的动力输出需求，足够适配2207、2306级别的航模无刷电机，满足4-6S锂电池供电下的竞速飞行动力需求。板载的功率管排布在PCB板的两侧边缘，配合大面积露铜的焊盘区域，飞行过程中螺旋桨产生的下行气流可直接掠过功率管表面带走热量，无需额外加装散热片即可满足持续大油门下的散热需求，避免了额外散热结构带来的重量增加与安装干涉问题。信号输入端采用标准的焊盘定义，与主流飞控的电调信号输出焊盘一一对应，支持常规的PWM信号输入，同时板载的MCU可支持数字电调协议，降低信号传输延迟，匹配竞速飞行时的快速油门响应要求。

设计思路上，这款电调的PCB布线充分考虑了大电流回路的载流需求，功率回路的走线宽度做了加宽处理，同时在电源输入端口布置了大容量滤波电容，吸收电池供电线上的纹波干扰，避免大油门动态下的电压波动影响飞控供电稳定性。板上的焊盘全部采用沉金工艺，电机焊盘、电源焊盘的尺寸做了加大处理，方便焊接12-14AWG的动力线，降低焊接难度，同时大尺寸焊盘的载流能力更强，长时间大电流工作下不容易出现焊盘脱落、虚焊的问题。板身表面的丝印清晰标注了每一路电调对应的电机序号、电源正负极方向、信号焊盘定义，装机焊接时无需额外查阅说明书即可快速完成接线，减少接线错误导致的设备烧毁风险。

从结构细节来看，电调板的边缘做了圆角处理，避免装机时尖锐边角划伤线材或者操作人员的手指，四个安装孔周围做了环形的露铜接地处理，叠装时可通过金属螺柱与飞控、机架形成共地，提升整机的抗干扰能力，减少图传、遥控信号的电磁干扰问题。板上的状态指示灯布置在板边位置，叠装后依然可以从侧面观察到电调的上电状态，方便排查装机后的接线故障。电源输入端口的正负极焊盘间距做了加宽处理，避免焊接时焊锡粘连造成电源短路，提升装机过程的容错率。

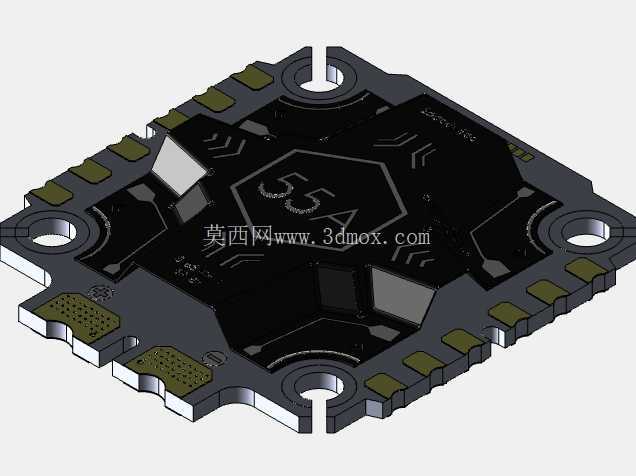

在实际装机应用中，这类集成式四合一电调相比分立式电调，除了空间优势外，还大幅减少了动力线的接线数量，仅需要一组电源输入线即可为四路电调供电，相比四个独立电调需要分别焊接电源线的方案，减少了接线点的接触电阻，同时降低了接线复杂度，减少了虚焊故障的发生概率。对于结构设计人员来说，这款电调的标准化安装尺寸可以直接复用在多款同规格穿越机的机架设计中，无需为不同品牌的电调重新调整中心板的安装孔位，缩短机架产品的开发周期。建模过程中，这款模型完整还原了板上所有元器件的高度、安装孔位尺寸、焊盘位置，可直接用于整机的装配干涉检查，验证叠装飞塔时的高度间隙、焊盘与周边结构件的安全距离，避免装机时出现元器件被压坏、线材被挤压的问题。
