在车间小件物料周转、工装夹具对位、轻型设备检修这类日常作业场景里,大吨位固定升降台往往存在占地大、调度难、成本高的问题,这款手动剪式移动升降机构,正是针对1吨以内轻型负载的短距离举升、转运需求开发的结构方案。从实际使用场景出发,该机构可覆盖机加工车间工件在工序间的高度对接、仓储环节低层货架的取放货、装配线上小型部件的高度调整、设备维保过程中零部件的托举对位等场景,相比固定式升降设备,自带脚轮的移动属性让它可以随作业点灵活调度,不需要预留固定安装位置,适配多工位零散的举升需求。

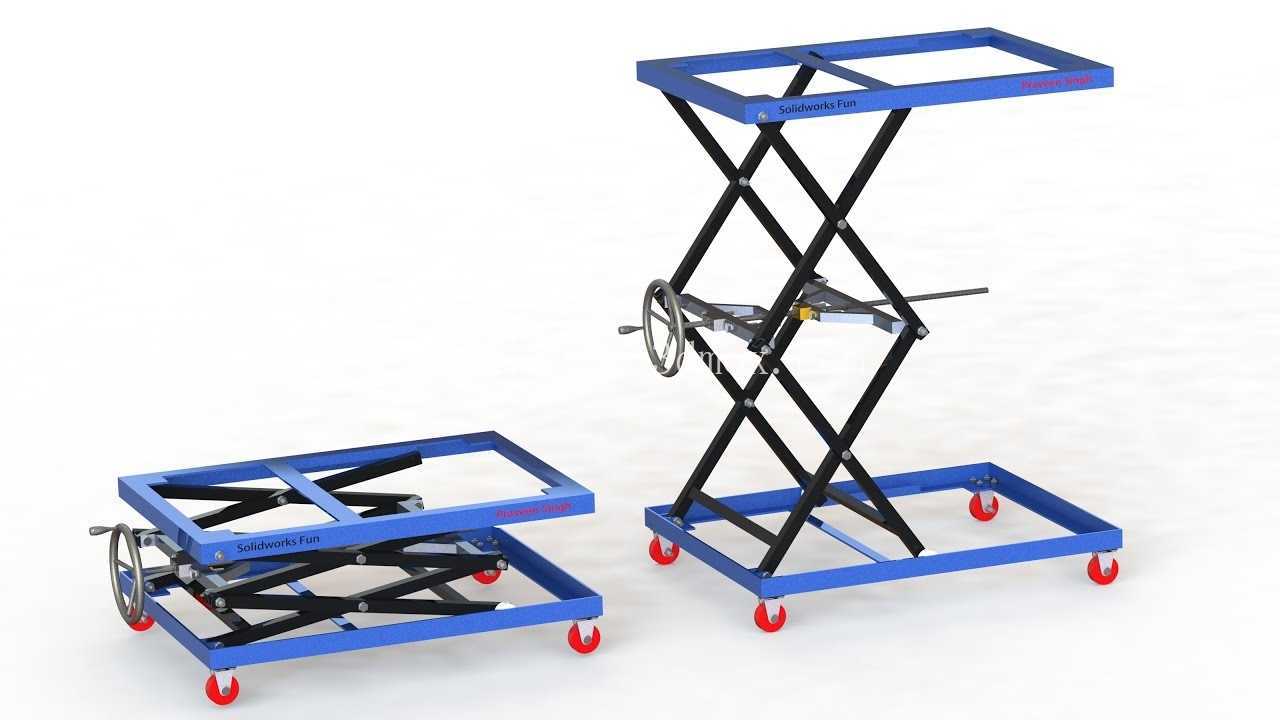

从功能特性来看,该机构采用双组交叉剪臂作为核心承载结构,剪臂之间通过铰接销轴连接,底部框架一侧配置手动摇轮驱动的丝杆传动副,摇轮转动时带动丝杆螺母副牵引剪臂下端的铰接点沿底部框架的导轨滑移,以此改变剪臂的交叉夹角,实现顶部平台的平稳升降,整个传动过程无液压、气动元件,不存在漏油、气源压力波动的问题,日常维护仅需定期给铰接销轴、丝杆副加注润滑脂即可,对使用环境没有特殊要求,哪怕是没有气源、电源的临时作业场地也能正常使用。底部框架四个角配置的万向脚轮带刹车结构,移动时可以灵活转向,到达作业位置后踩下刹车即可锁定轮体,避免举升过程中平台移位,顶部作业平台采用框式结构,既可以直接放置带包装的物料、工装,也可以根据实际需求在台面加装夹具、定位块,适配不同的作业需求。
设计过程中,首先围绕剪臂的受力特性做了结构校核,剪臂采用矩形钢型材焊接成型,铰接点的位置经过运动学仿真验证,确保升降全行程中剪臂的受力始终在材料许用应力范围内,不会出现局部应力集中导致的变形问题;丝杆传动副选用梯形丝杆,具备自锁特性,也就是说当摇轮停止转动时,平台可以在任意行程位置锁定,不会因为负载自重出现下滑,省去了额外的锁定机构,也提升了作业的安全性。交叉剪臂的铰接点采用带衬套的销轴连接,衬套选用自润滑材质,既可以降低转动过程中的摩擦阻力,也能减少铰接位置的磨损,延长机构的使用寿命。底部框架的型材选型兼顾了刚性和轻量化要求,在保证满载情况下框架挠度不超过允许值的前提下,尽可能降低整体自重,方便单人推动转移。
从安装边界和尺寸适配来看,该机构处于最低位时整体高度较低,可以直接推入工作台、设备机架的下方空间,不需要额外预留过大的避让空间,最高举升高度覆盖常规作业的高度需求,完全满足站立作业时的工件取放、对位要求;底部框架的外形尺寸适配车间常规通道的宽度,可以顺利通过车间内的人行通道、设备之间的间隙,不需要对现有车间布局做改造。顶部平台的尺寸经过优化,既可以承载常规尺寸的周转箱、小型工装,也不会因为台面过大导致移动过程中剐蹭周边设备。摇轮的安装位置设置在底部框架的侧端,高度符合人体工程学要求,操作人员站立状态下就可以轻松转动摇轮完成升降操作,不需要弯腰或者踮脚,长时间操作也不容易产生疲劳。
在结构细节处理上,剪臂的所有铰接位置都做了同轴度公差控制,避免因为铰接点不同轴导致升降过程中出现卡滞、台面倾斜的问题;丝杆的两端配置了支撑轴承,降低丝杆转动时的径向跳动,保证传动过程平稳;脚轮的安装位置做了加强焊接处理,避免满载移动时脚轮安装座出现变形;所有型材的焊接位置都做了去焊渣、磨平处理,避免尖锐边角划伤操作人员。整个机构的结构没有复杂的异形零件,大部分零件都是标准型材和标准件,加工难度低,后期如果出现零件损坏,也可以快速采购替换件完成维修,不需要定制特殊配件,使用成本较低。对于需要做轻型物料举升、工位高度调整的场景,这套剪式升降结构的方案可以直接作为设计参考,也可以根据实际的负载需求、行程需求对剪臂长度、型材规格、丝杆参数做对应调整,快速衍生出适配不同场景的升降作业设备。
