双室液压驱动移动式物料举升作业设备

这款双室液压驱动的举升设备，核心应用场景覆盖车间内重型工装转运、仓储高位物料存取、生产线边工件上下料等需要垂直位移加短距离水平移动的作业环节，区别于固定安装的导轨式升降台，它自带行走轮组，可在平整硬化的车间地面灵活转场，不用提前预埋安装基础，适配多工位零散举升需求，尤其适合中小批量生产的机加工车间、装配车间，不用为每个工位单独配置固定升降设备，能大幅降低工位辅助设备的投入成本。

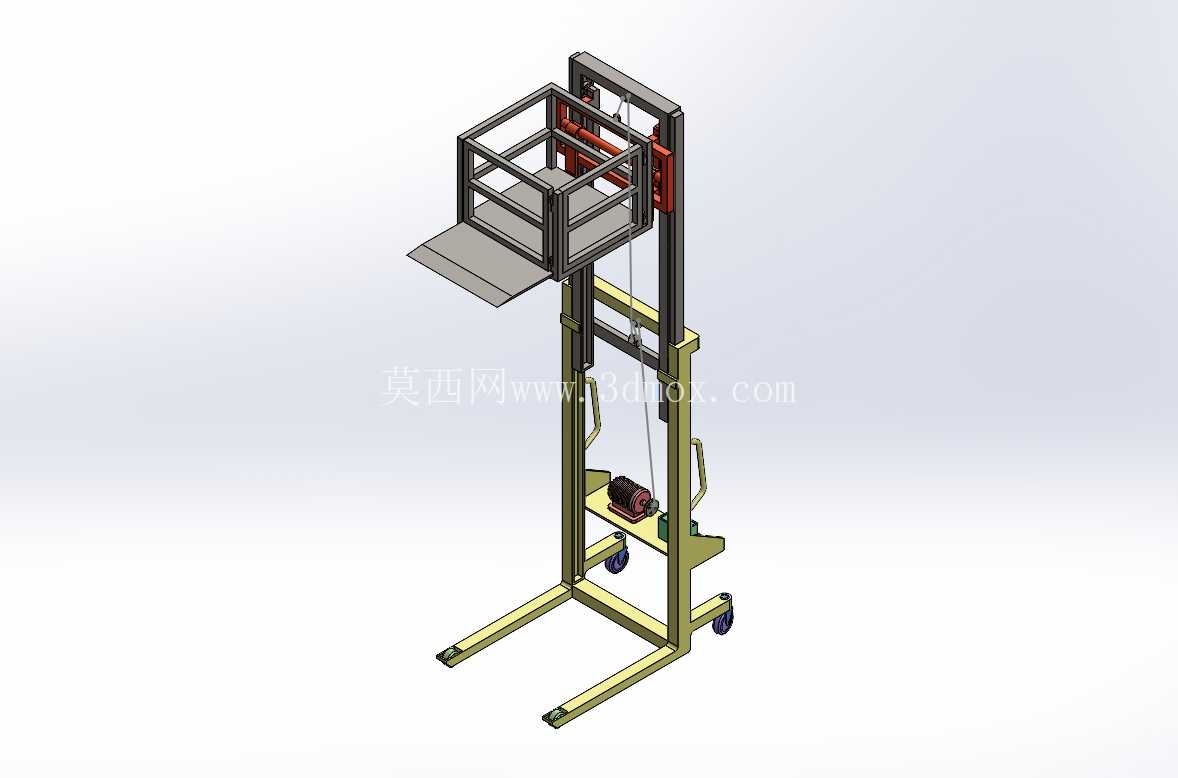

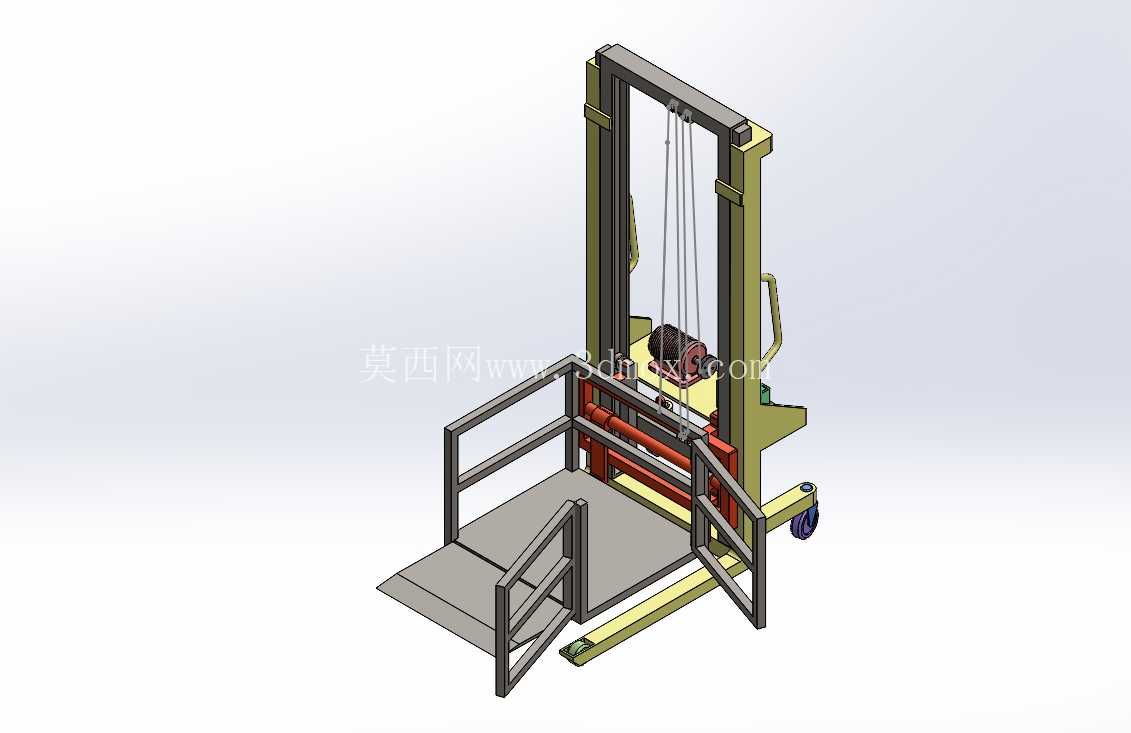

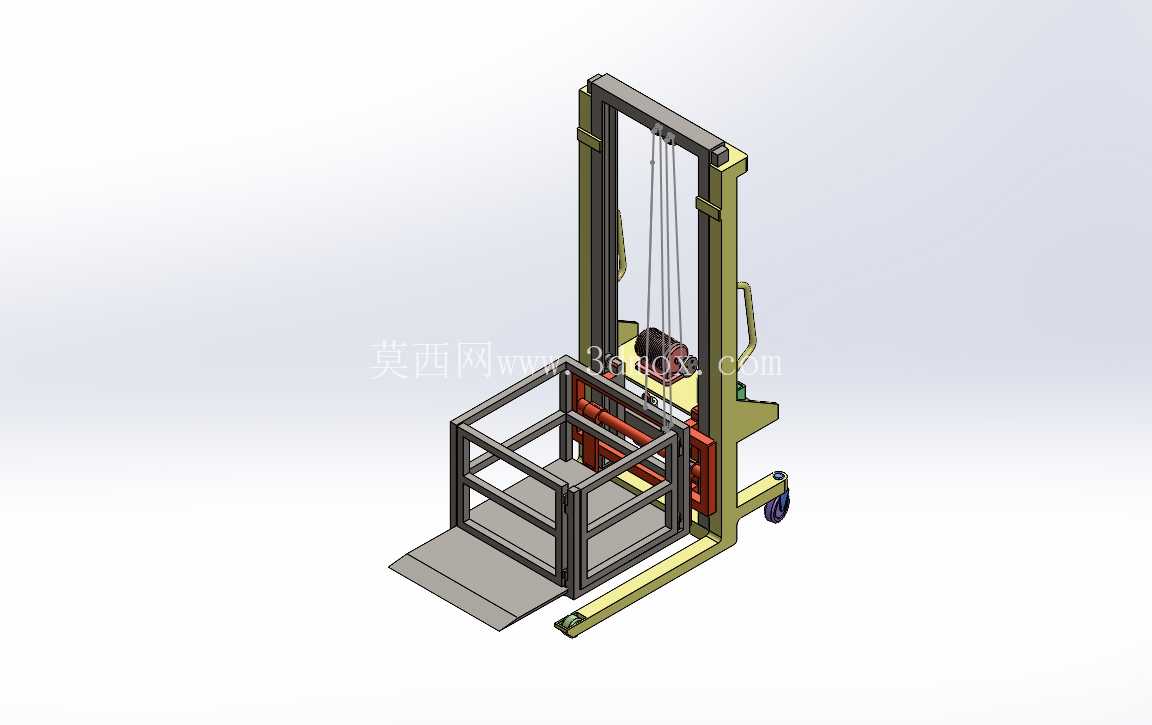

从实际用途来看，它的承载平台带双侧防护栏与开合式登料坡板，作业时可将带脚轮的物料周转车、小型工装夹具直接推上平台，坡板翻起后可形成平台边缘挡边，避免物料在升降过程中滑落；双室液压的驱动结构，相比单缸液压举升结构，动力输出更平稳，单侧负载时的抗偏载能力更强，不会出现单缸结构常见的平台倾斜、活塞杆偏磨问题，额定承载能力比同规格单缸举升设备高出40%左右，可满足多数中小型工件、工装的举升需求，举升行程覆盖常规车间1.8米到2.5米的作业高度，适配多数货架层高、生产线操作台高度的对接需求。

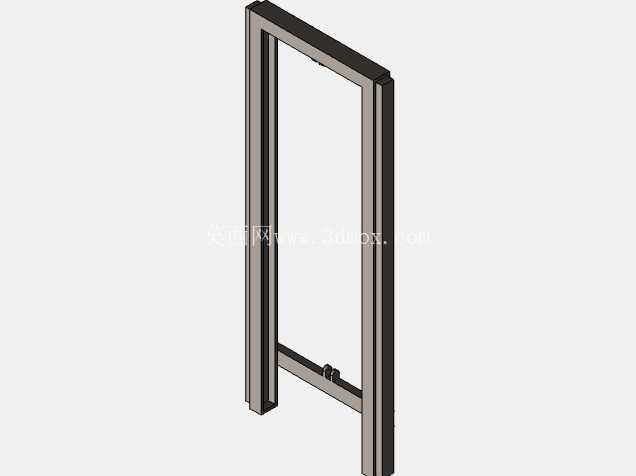

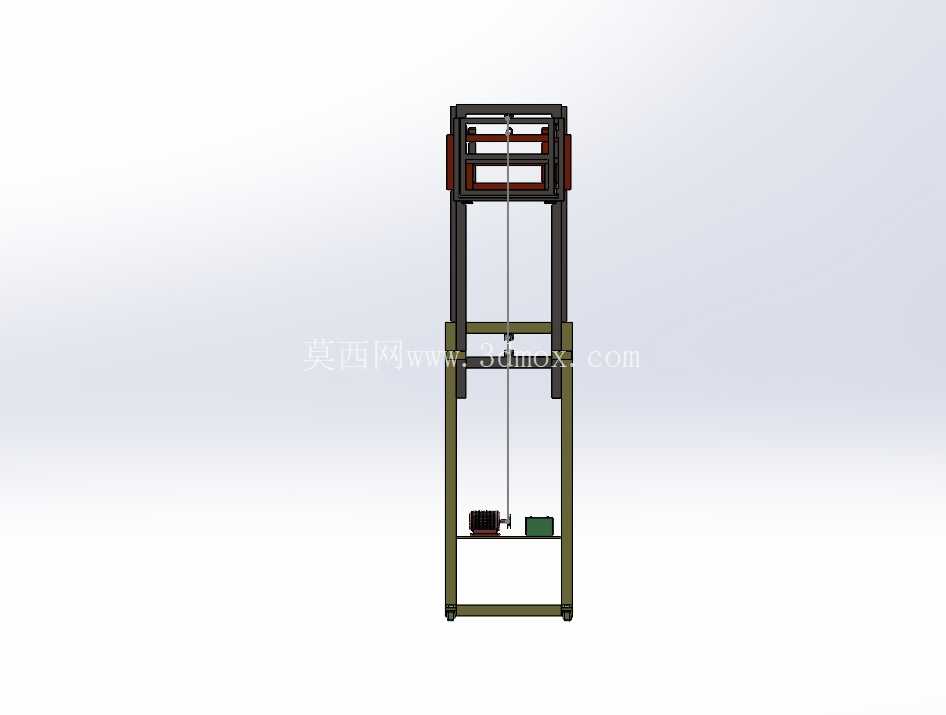

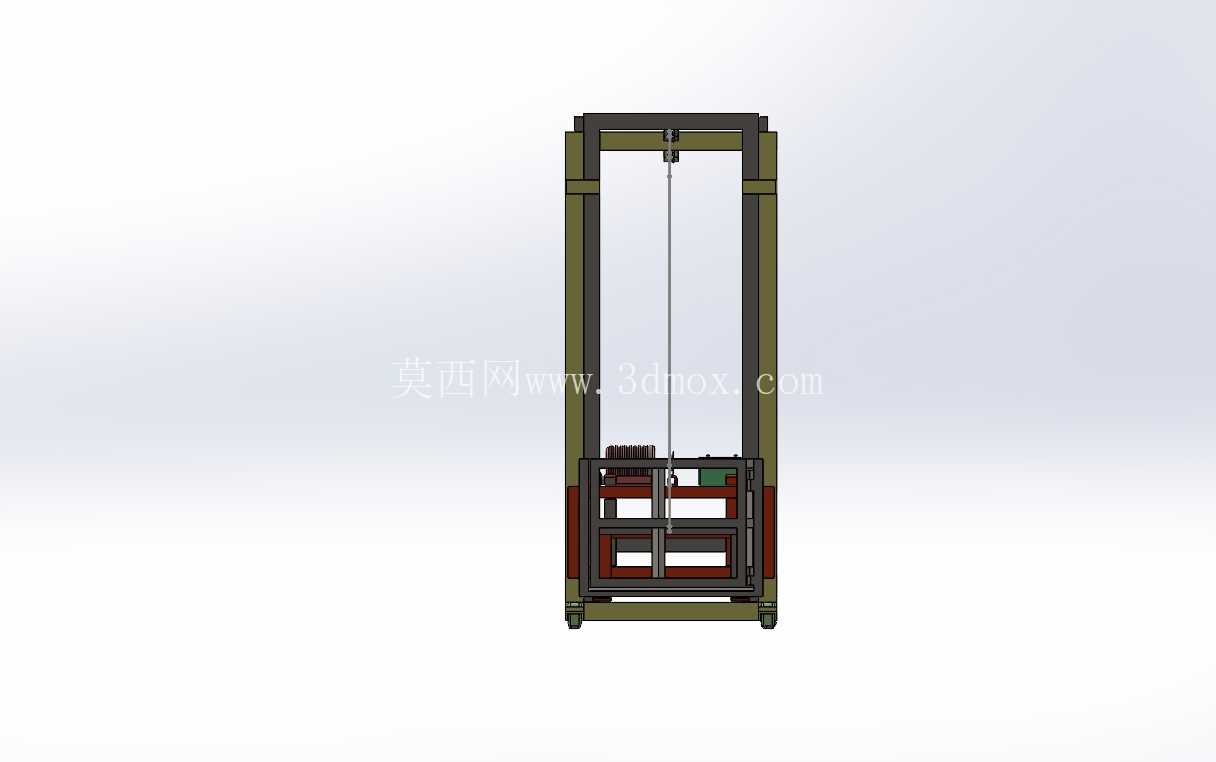

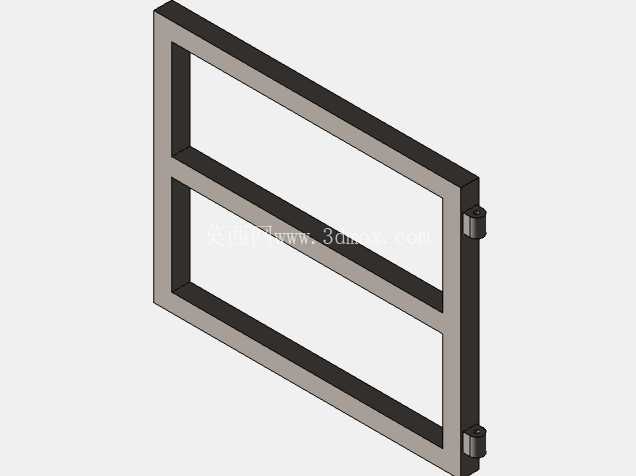

设计思路上，整体采用门架式承载结构，主立柱采用矩形型钢焊接成型，内部布置升降导轨与液压管路，液压动力单元集成安装在平台侧方的支架上，不用额外布置外置泵站，整体结构更紧凑；行走轮采用前定向后万向的配置，万向轮带刹车锁定结构，举升作业时可踩下刹车锁定轮组，避免设备移位引发安全隐患；平台护栏采用可拆卸式螺栓连接，若需要搬运超宽尺寸的工件，可快速拆除单侧护栏拓展平台使用宽度，不用对主体结构做切割改动，适配不同尺寸物料的举升需求。

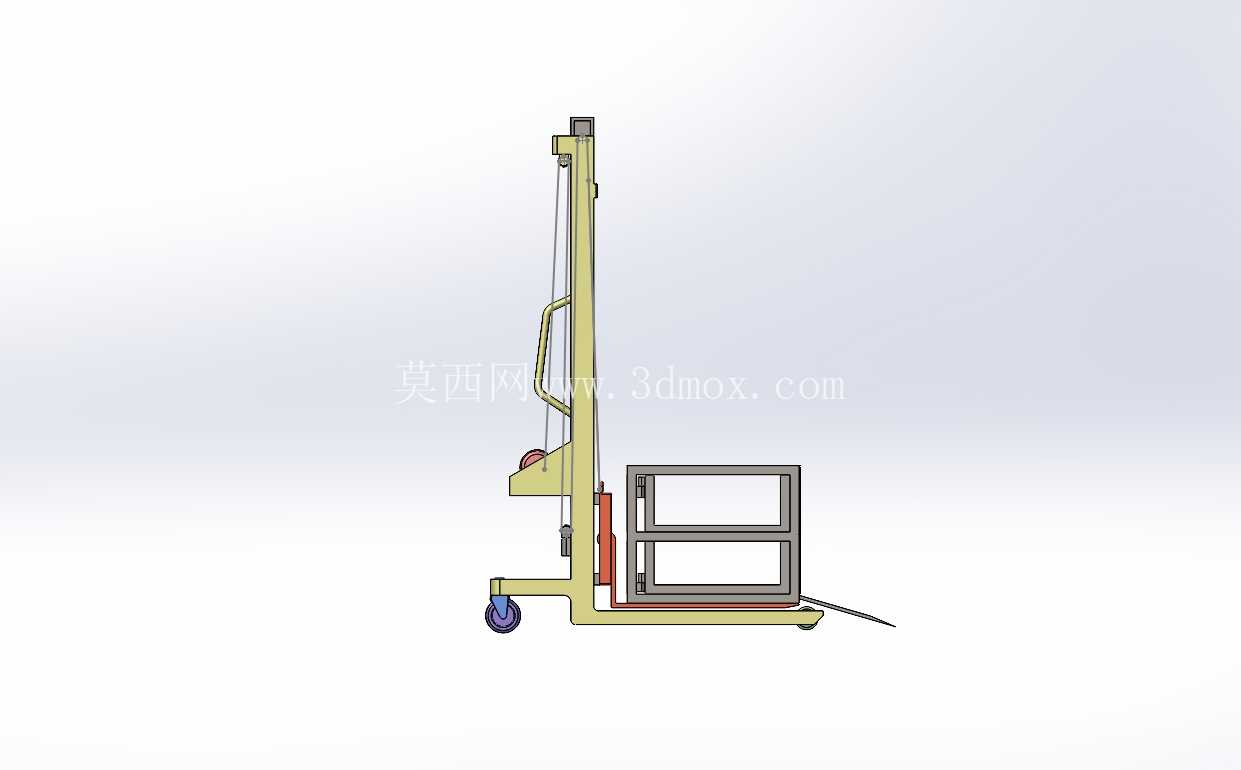

外形尺寸方面，设备整体长度控制在1.6米左右，宽度0.8米，可顺利通过车间0.9米宽的常规通道门，转场移动时不会受通道宽度限制；最低位时平台高度与地面高度差仅120毫米，搭配登料坡板，手动液压车、小型周转车可无阻碍推上平台，不用额外抬升物料；安装边界上，因为是移动式设备，不需要做地面固定，作业时仅需要预留设备自身占地加周边0.5米的操作空间即可，不用提前做地基施工、电源布线（若采用手动液压驱动版本），插电版本仅需要预留常规220V工业电源接口即可投入使用，设备到场后不需要复杂组装，加注液压油排空管路空气即可正常作业。

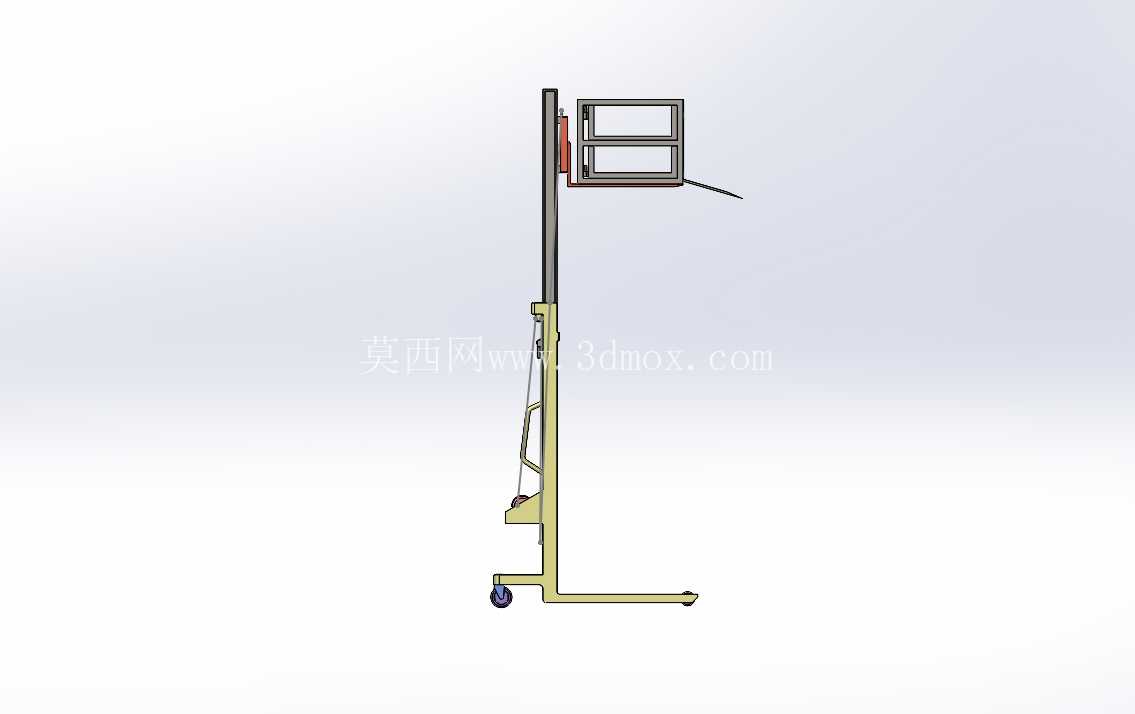

结构细节上，升降链条采用双排滚子链，配合液压油缸的动滑轮组结构，可将油缸的顶升行程放大一倍，在满足举升高度要求的前提下缩短油缸长度，降低设备整体收拢高度，收拢后总高度不超过2.2米，可顺利进入常规2.4米层高的车间夹层、货梯内部转场；门架顶部设置限位挡块，平台升到最高限位时会触发机械限位，避免超行程顶升引发的结构脱轨风险；液压系统自带溢流保护，负载超过额定承载时会自动溢流泄压，不会出现压力过高爆管、结构过载变形的问题，操作手柄布置在护栏侧方，操作人员站在设备侧面即可完成升降、移动操作，不用站在平台下方作业，符合机械安全设计规范。

在实际建模过程中，所有结构件都按实际加工工艺做了细节还原，比如型钢焊接处的焊道特征、螺栓连接的孔位间隙、轮组的安装转动副、液压油缸的活塞伸缩行程都做了参数化约束，可直接导出工程图用于生产加工，也可用于车间作业仿真、设备布局规划的三维场景搭建，模型的装配层级按实际装配流程划分，从门架焊接组件、平台组件、行走轮组、液压动力组件到防护栏组件，每个子装配都可单独编辑修改，方便设计人员根据自身需求调整承载能力、举升行程、平台尺寸等参数，不用从零开始搭建结构。
