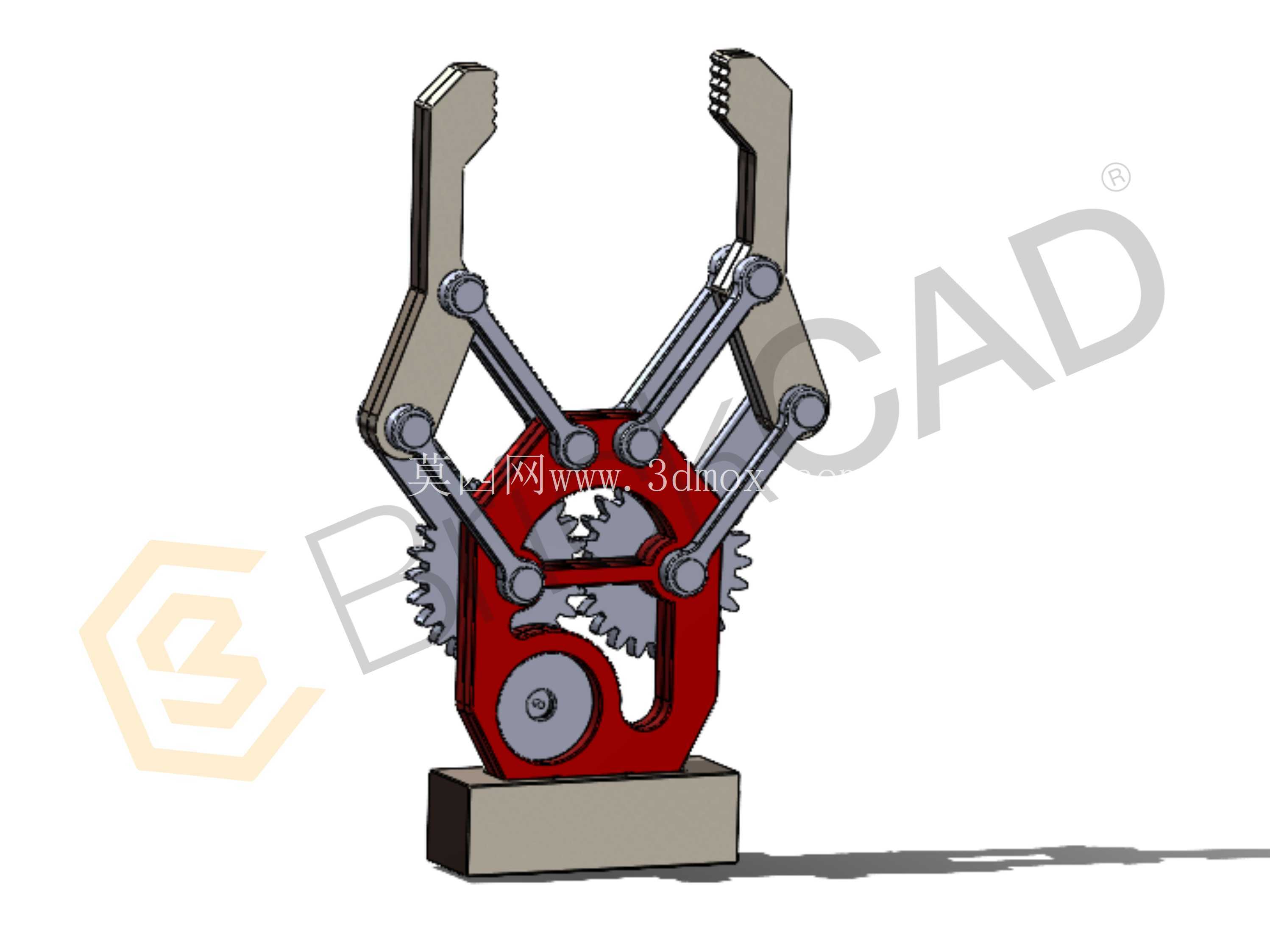

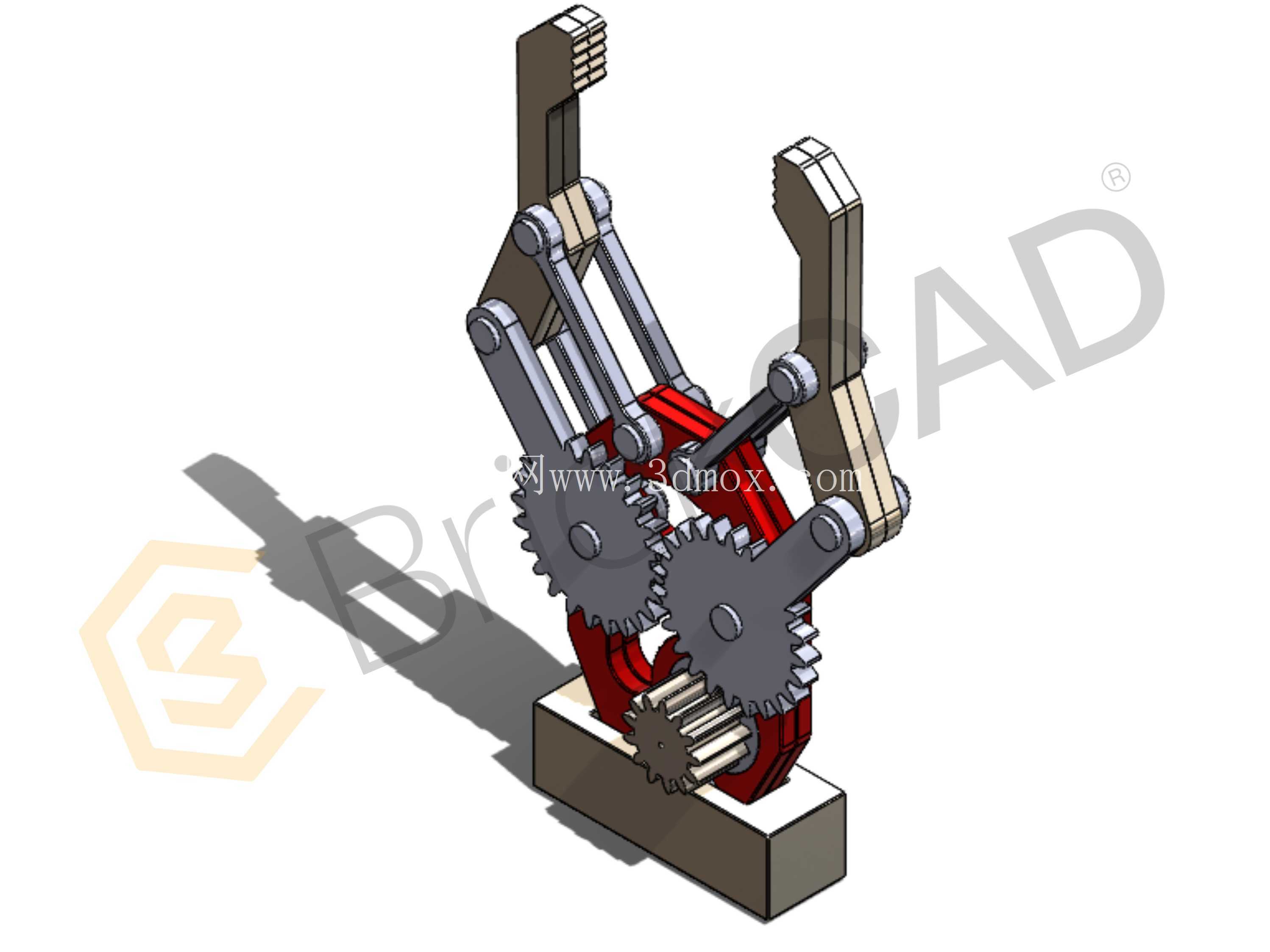

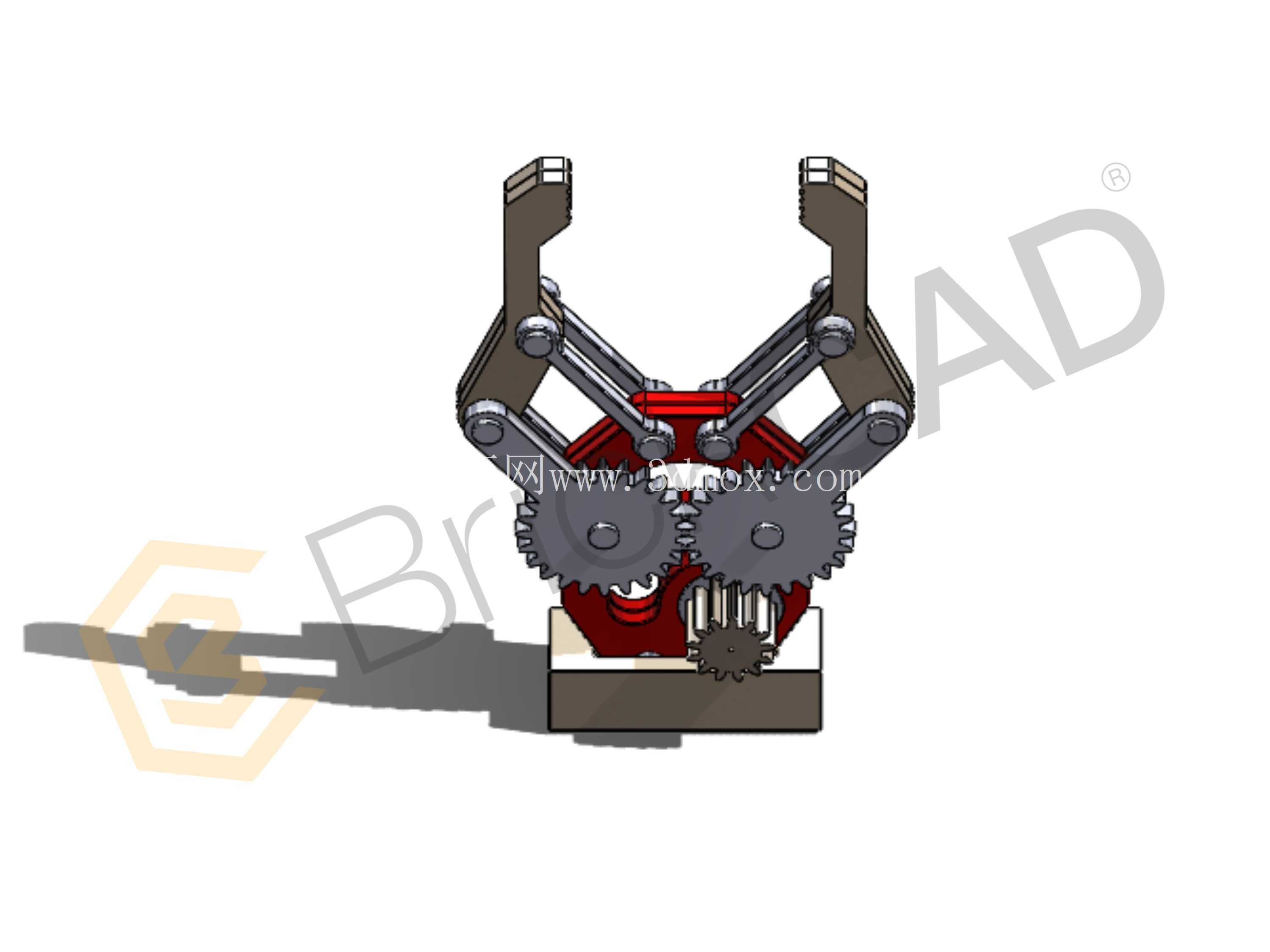

自适应铰接式机器人搬运末端夹持夹具

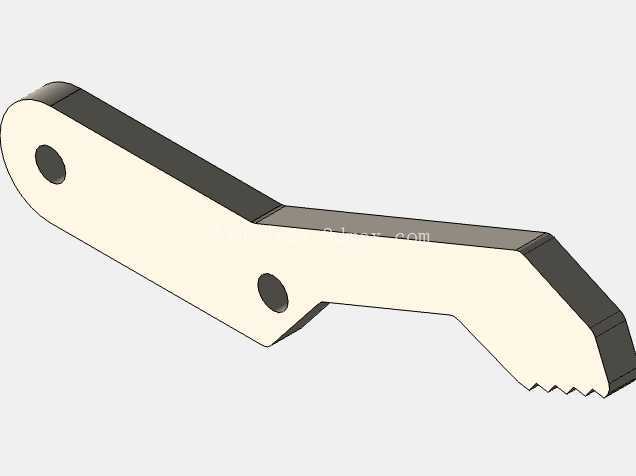

在离散制造的物料搬运、工件上下料、装配工位的末端执行环节，夹持器的适配性直接决定整线的稼动率与抓取可靠性，这款铰接式自适应夹持夹具，正是针对多规格异形工件的柔性抓取需求开发的机械结构方案。不同于常规气动平行夹爪仅能适配规则外形工件的局限，该结构采用多连杆铰接钳口设计，钳口的接触型面做了分段式几何优化，当接触不同外形、不同尺寸的工件时，铰接连杆会随工件轮廓自适应调整接触角度，保证钳口与工件表面至少有两处以上的面接触，避免点接触带来的工件压伤、夹持滑脱问题，尤其适合3C电子小件装配、机加工车间毛坯件上下料、教学实训平台机器人演示这类需要频繁切换抓取对象的场景。

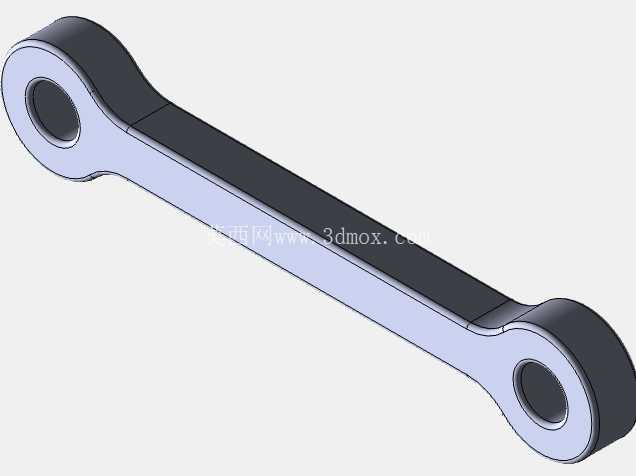

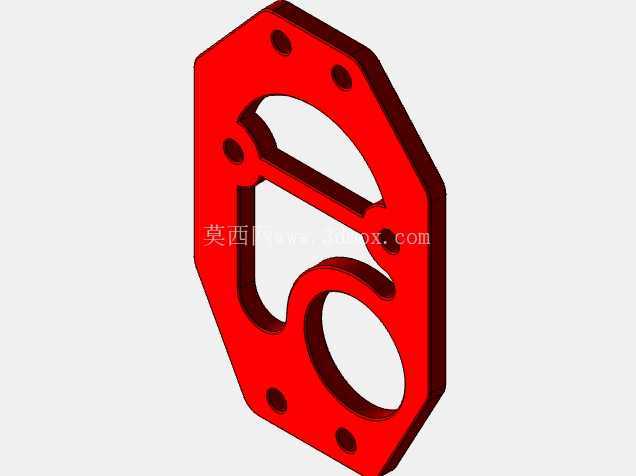

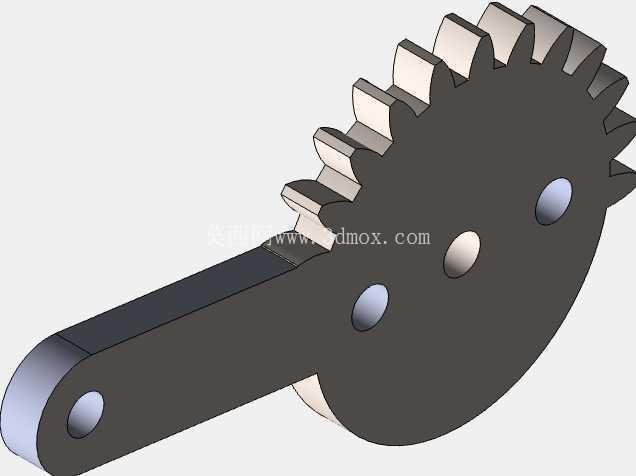

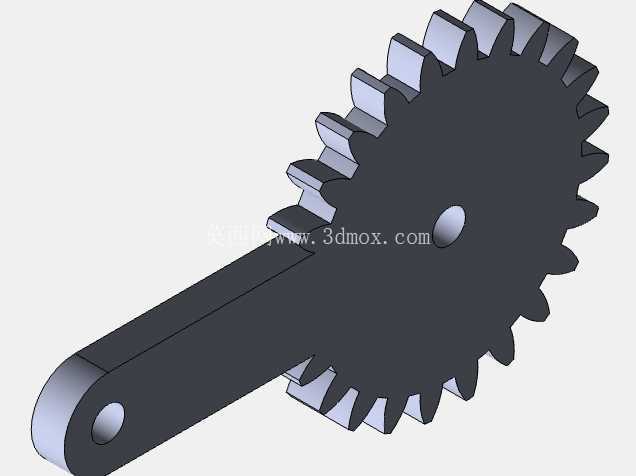

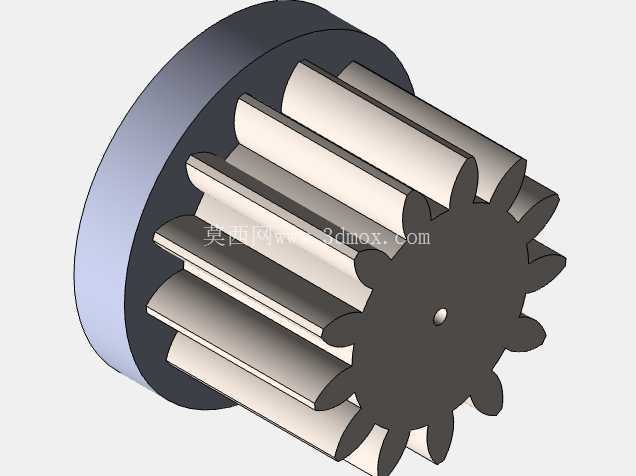

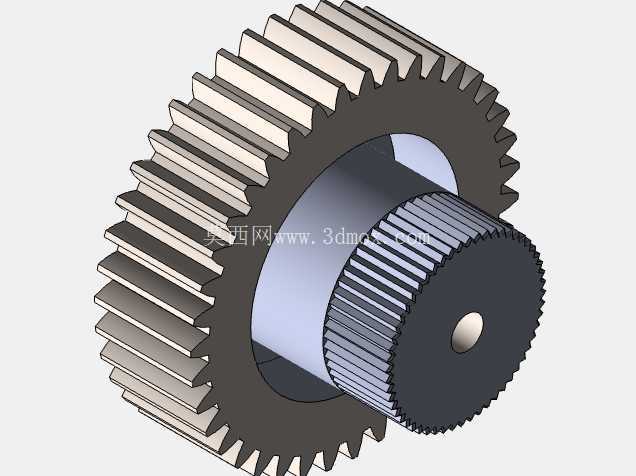

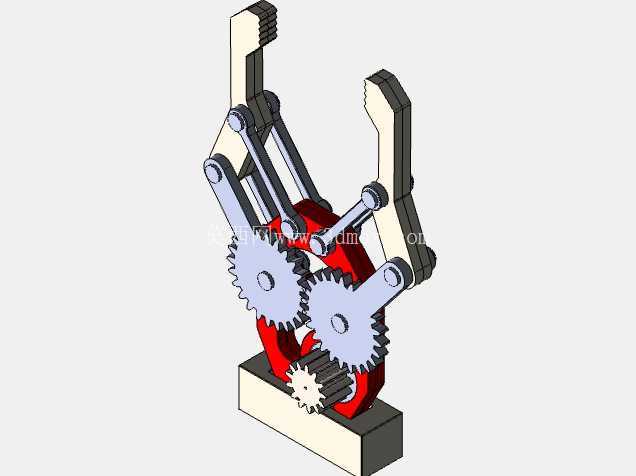

从传动链路来看，整套夹持动作通过底部基座内的主动齿轮输入动力，动力经中间双联齿轮分流后，同步驱动两侧钳口的传动齿轮，带动两侧连杆组做对称的开合运动，齿轮传动的等速特性从根源上避免了两侧钳口运动不同步导致的工件偏载问题，不需要额外增加同步校正机构就能保证夹持对中精度。钳口的开合行程覆盖了常规小尺寸工件的抓取范围，连杆的铰接点位置经过运动学仿真校核，在整个开合行程内，钳口的夹持力传递角始终保持在合理区间，不会出现传动死点，也不会因行程位置变化导致夹持力大幅波动，即使在夹取薄壁易变形工件时，也能通过调整输入扭矩稳定控制夹持力，避免工件变形。

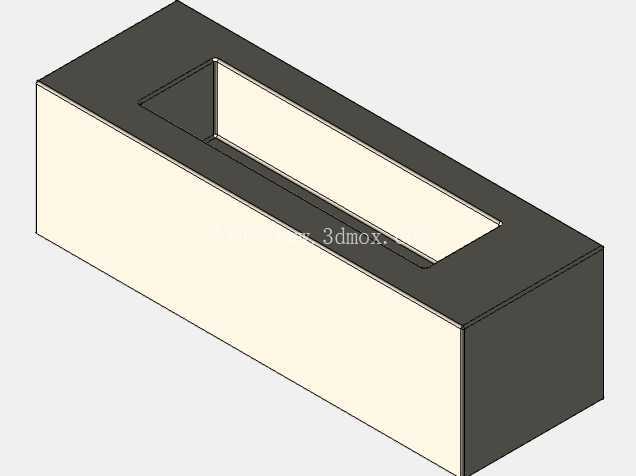

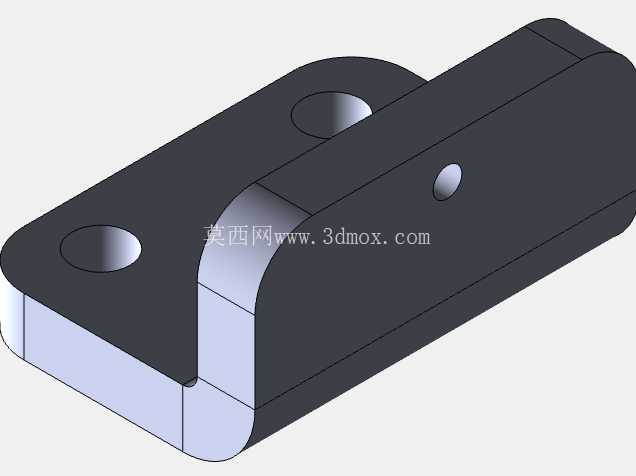

安装边界上，夹具底部设置了标准化的法兰安装接口，接口尺寸匹配主流工业机器人、协作机器人的末端安装孔位，不需要额外设计过渡连接板就能直接完成装配，基座的整体轮廓尺寸紧凑，不会在机器人运动过程中与周边工装、输送线产生干涉，钳口完全张开时的最大外轮廓尺寸也控制在小负载机器人的末端负载允许的惯量范围内，不会给机器人关节带来额外的动态负载。钳口的接触端面预留了防滑垫安装槽，现场应用时可以根据抓取工件的材质，更换聚氨酯、橡胶或者金属防滑齿的接触垫，进一步提升抓取摩擦力，适配金属毛坯、塑料壳体、纸质包装等不同材质工件的抓取需求。

设计思路上，这套结构没有采用复杂的传感反馈方案来实现自适应，完全通过纯机械结构的连杆几何约束实现轮廓自适应，相比带力觉、视觉反馈的柔性夹爪，结构可靠性更高，维护成本更低，不需要复杂的控制程序调试，只要给驱动端输入固定的旋转扭矩就能完成稳定抓取，既可以用于工业现场的实际生产工位，也适合作为机械原理教学的演示模型，帮助学习者理解连杆机构、齿轮传动在末端执行器上的实际应用。整套结构的运动部件都做了限位设计，钳口开合到极限位置时会有机械硬限位，避免传动齿轮脱啮，同时连杆的铰接处都预留了标准轴承的安装位，装配时可以加装微型滑动轴承或者滚动轴承，降低铰接处的磨损，提升整套夹具的使用寿命，即使在长时间高频次开合的工况下，也能保持稳定的传动精度，不会出现铰接间隙过大导致的夹持精度下降问题。
