机场地勤空侧行李运输拖车结构设计

在民用机场空侧运行体系中，航站楼与停机位之间的行李转运是保障航班准点率的核心环节之一，这类单轴封闭式行李拖车正是适配该场景的主力地面保障设备，主要承担旅客托运行李、机上供应品的短驳运输任务，可在机坪滑行道、廊桥下方作业区、行李分拣区之间灵活通行，适配绝大多数窄体机、宽体机的地面保障作业需求。

从实际作业逻辑来看，该拖车采用全封闭厢体结构，区别于开放式行李拖斗，可避免运输过程中行李受降雨、扬尘、机坪作业碎屑的影响，同时厢体侧壁设置对开式侧门，装卸作业时无需登高，地勤人员可直接在地面完成行李码放，单门开启宽度适配标准行李集装箱、散状行李筐的进出需求，厢体内部预留行李固定锚点，可搭配绑带防止运输过程中行李滑移磕碰。

结构设计层面，该拖车采用重载型矩形钢管焊接框架作为主承载结构，厢体外蒙皮采用压型钢板拼接，既保证整体结构刚度，又能控制整备质量，降低牵引负载。行走系统采用单轴双轮布局，匹配重载型橡胶轮胎与钢制轮毂，轮辋参数适配机场地勤车辆通用的轮胎规格，便于日常运维更换；悬架系统采用钢板弹簧搭配阻尼减震结构，可过滤机坪铺装路面的接缝、减速带带来的冲击，避免运输过程中易碎行李受损。牵引机构设置在车架前端，采用标准的机场地勤牵引销接口，可与绝大多数机场牵引车、行李车头快速挂接，牵引杆部位设置缓冲连接结构，可吸收起步、制动时的纵向冲击，避免多车编组连挂时的碰撞冲击传递到厢体。车架尾部、侧面均设置符合民航地勤设备规范的反光标识与示廓灯，满足机坪低能见度作业的可视性要求，厢体顶部边角设置橡胶缓冲块，避免靠近航空器作业时剐蹭机身蒙皮。

安装与作业边界方面，该拖车的整体外廓尺寸严格符合机场空侧作业通道的通行要求，宽度适配廊桥下方的作业通道限宽，转弯半径满足机坪狭窄区域的掉头、移位需求，牵引销高度匹配机场通用牵引车的挂接高度范围，无需额外调整牵引机构即可完成挂接。多车连挂作业时，牵引杆的长度可保证编组转弯时相邻拖车不会发生剐蹭，单车载荷覆盖日常航班的散客行李转运需求，单班作业可配合牵引车完成3-5个航班的行李转运任务。

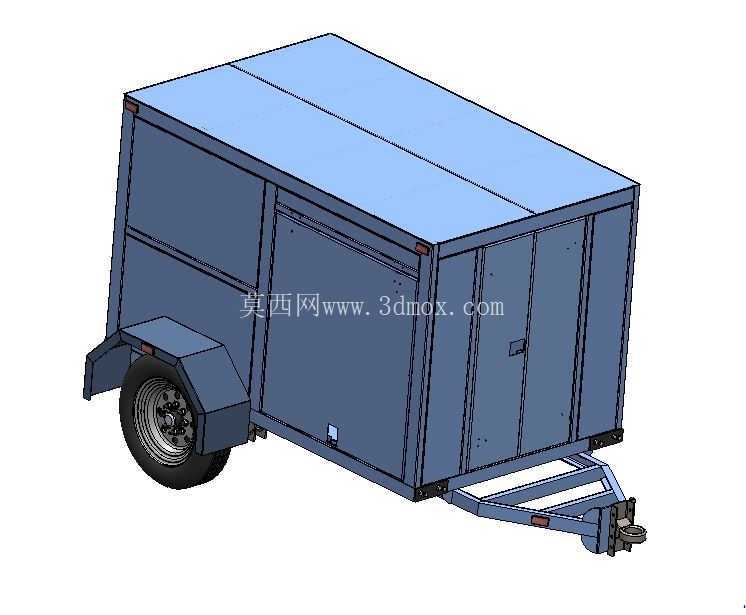

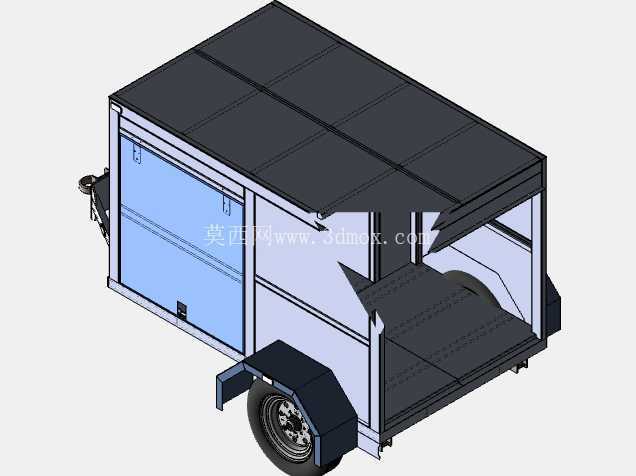

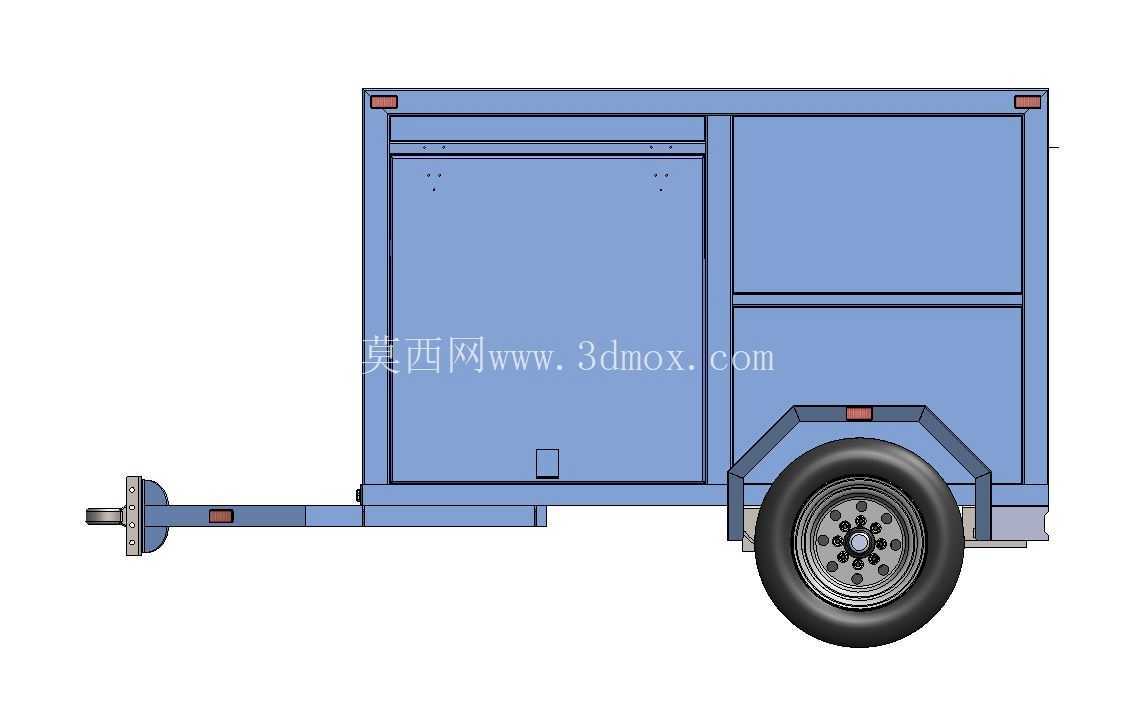

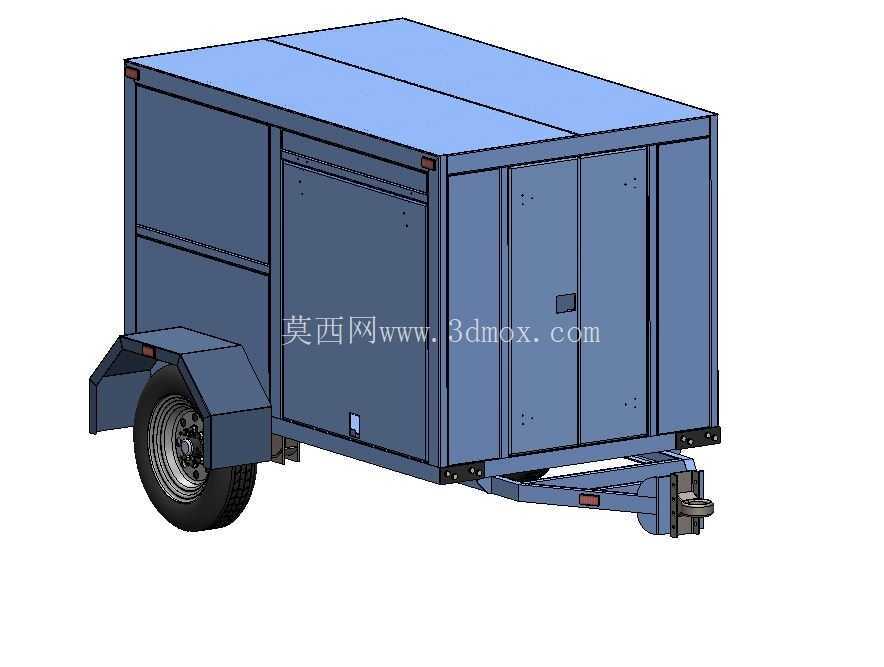

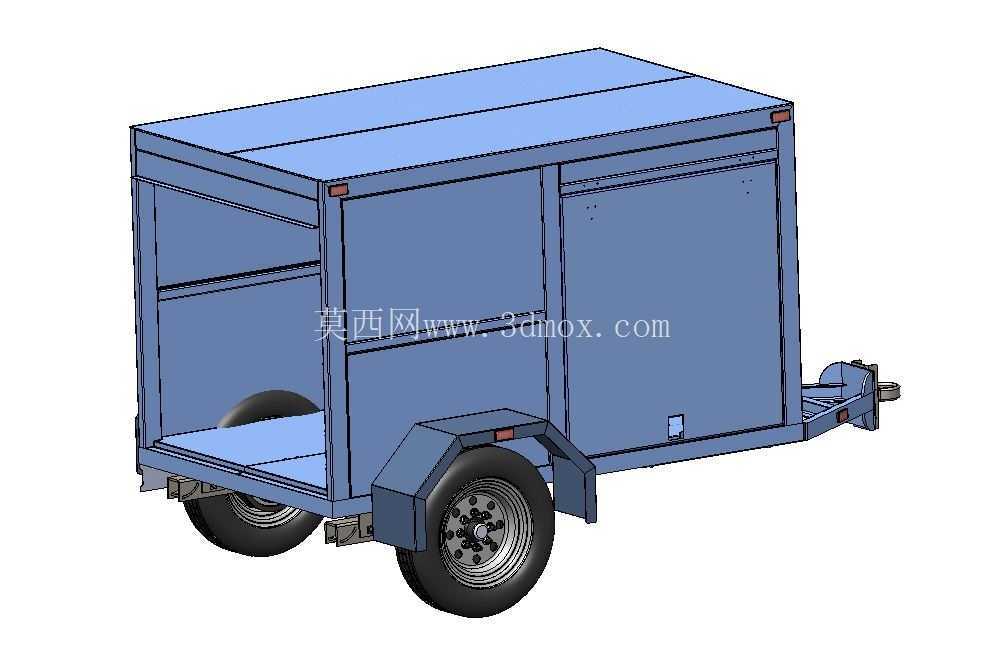

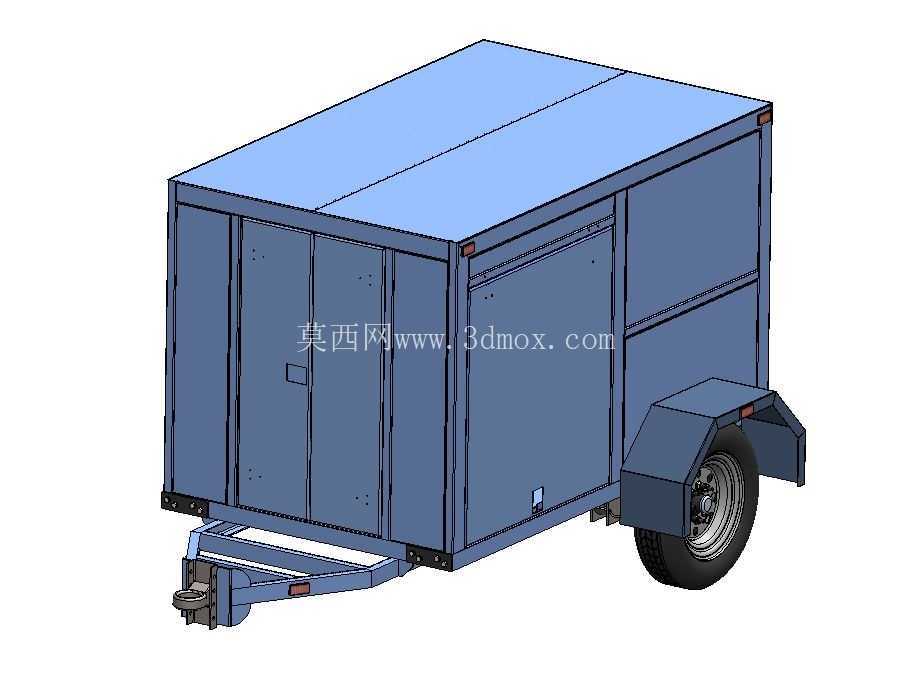

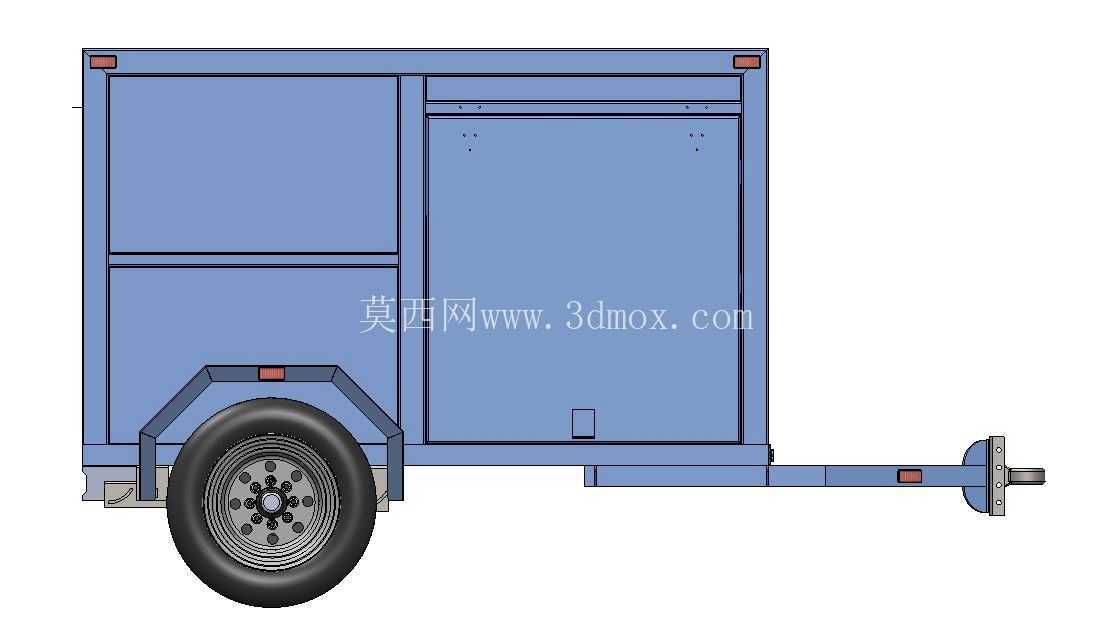

建模过程中，结构件的连接关系完全还原实际焊接、螺栓连接的工艺逻辑，轮胎、轮毂、牵引销、门锁等易损件均按实际运维的拆分逻辑做了独立零件设计，可直接用于结构强度校核、作业场景仿真、地勤作业流程模拟等场景，对于机场地面保障设备的选型论证、新员工作业培训的可视化演示也有较高的参考价值，厢体内部的空间尺寸可根据实际机场的行李规格、作业流程做参数化调整，适配不同规模机场的地勤保障需求。
