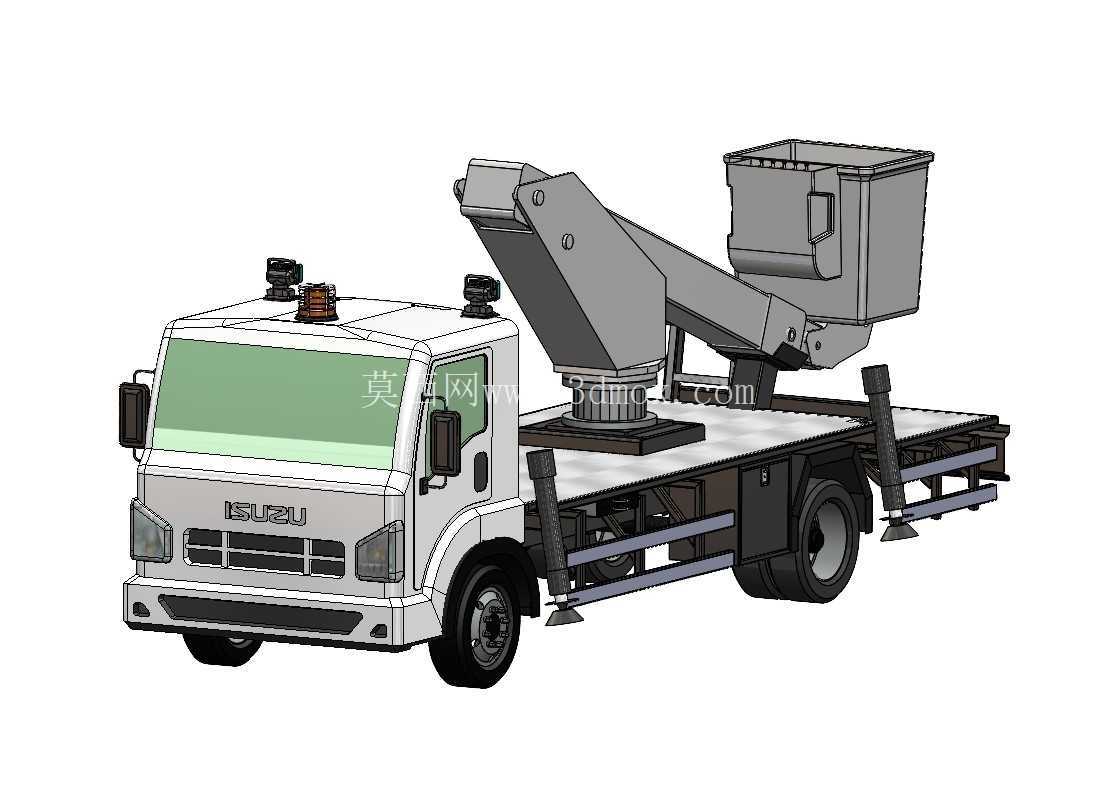

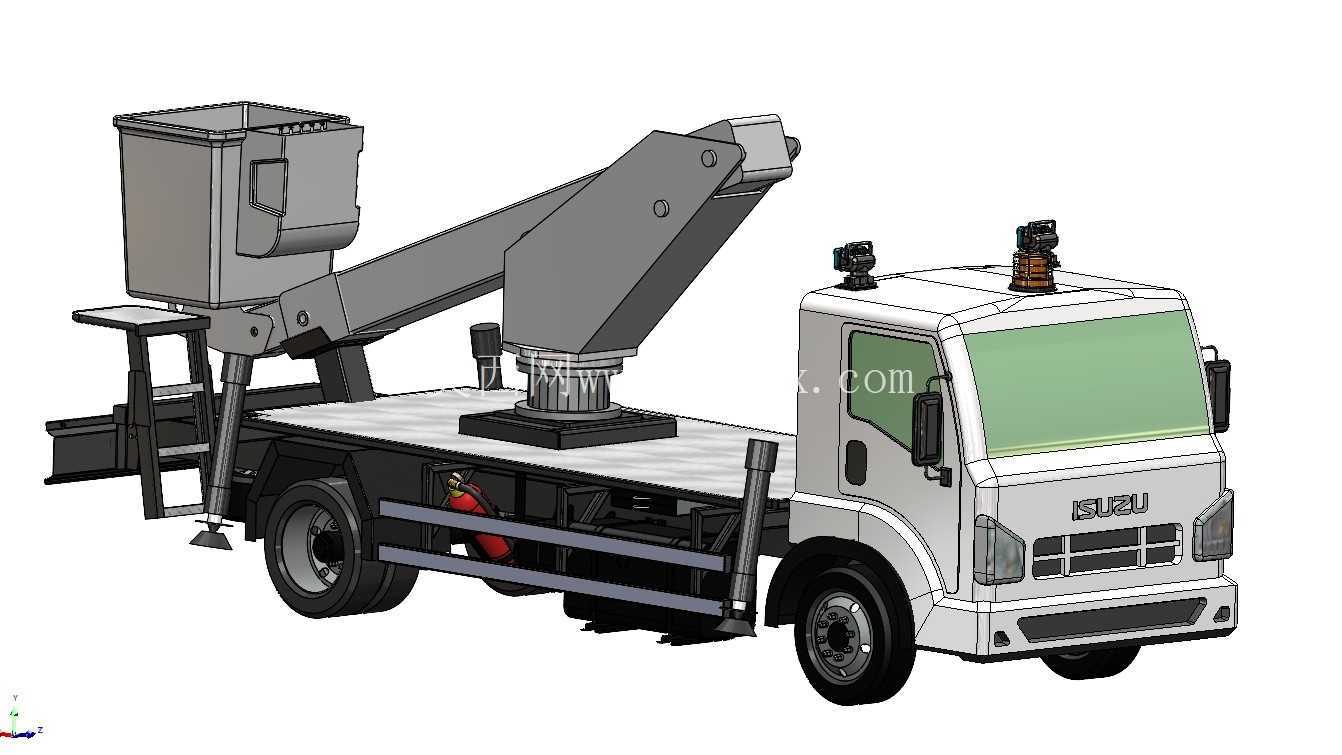

五十铃底盘伸缩臂车载高空作业平台结构

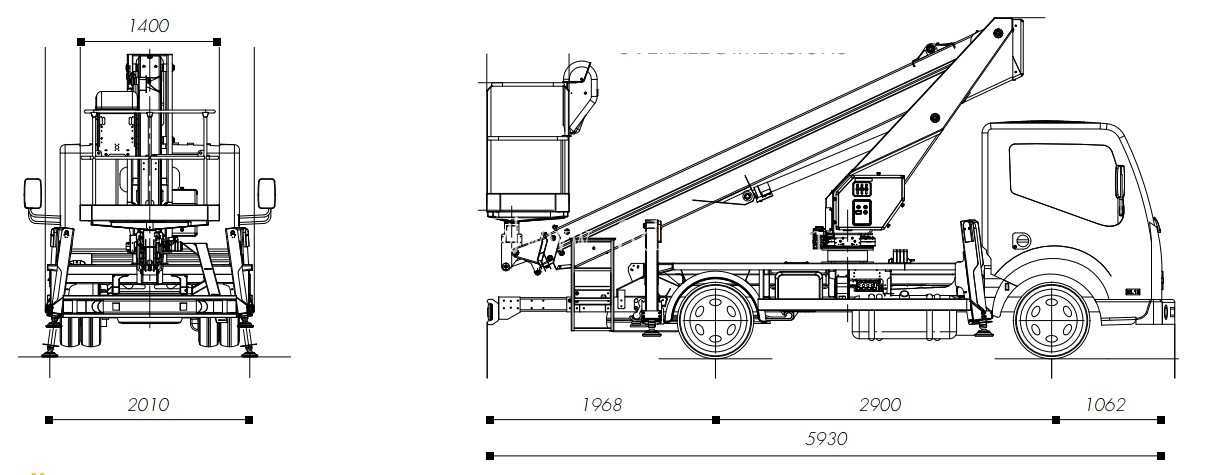

做市政运维、高空施工作业的场景里，车载式伸缩臂高空作业平台的出镜率一直很高，这次建模参考的是市面常见的16米级作业高度机型，底盘选用五十铃NPR这类紧凑型轻卡底盘，适配窄巷、城区支路这类通行空间有限的作业场景，毕竟很多老城区的路灯维护、外墙修补作业，大型臂架车根本开不进去，紧凑型底盘的转弯半径、整车长度都能适配这类狭窄工况。

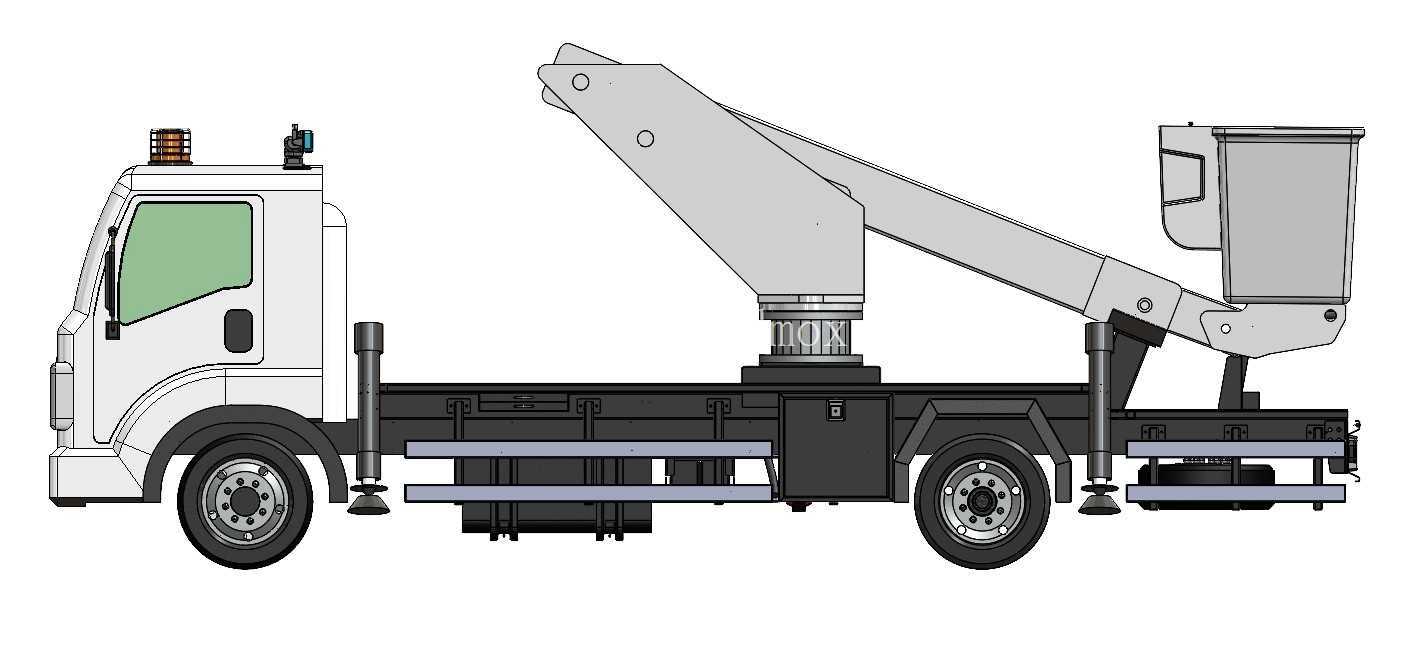

从结构布局来看，整车的核心承载分为三个部分：底盘行走单元、臂架回转支撑单元、作业承载单元，还有作业时的稳定支撑结构。底盘部分保留了轻卡原厂的驾驶室、行走传动结构，上装部分的安装边界严格贴合轻卡底盘的车架上平面，副梁与底盘车架通过U型螺栓刚性连接，避免上装作业时出现应力集中导致的车架变形。回转支撑安装在副梁的中后段位置，这个位置的选择是经过载荷核算的：臂架全伸、作业斗满载偏置到侧方时，整车的重心依然能落在四个支腿的支撑多边形范围内，不会出现倾翻风险。

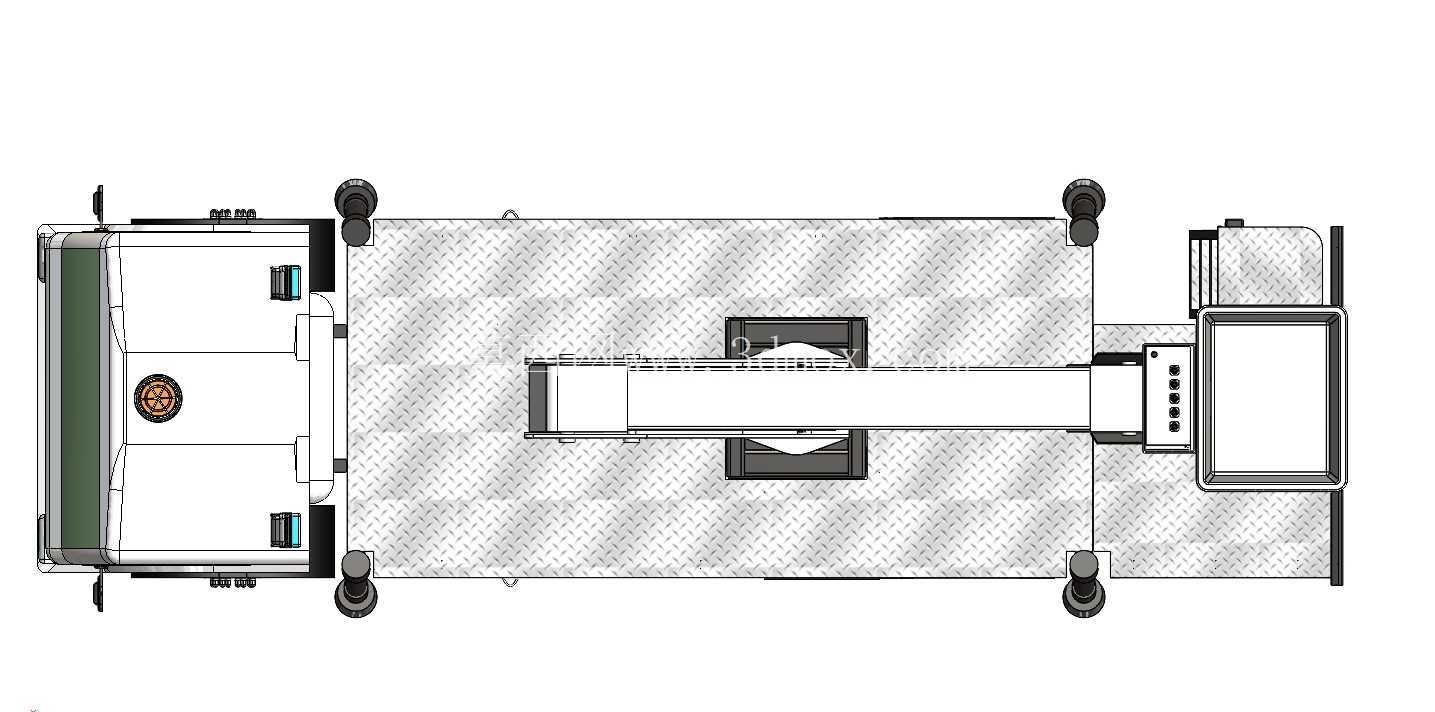

支腿结构采用的是H型伸缩支腿，前后各布置一组，作业时支腿横向伸出，纵向跨距覆盖底盘的前后轮外侧，支腿盘接触地面后能将整车抬升2-3厘米，让轮胎完全脱离地面承载，所有作业载荷都通过支腿传递到地面，避免轮胎受压变形导致的作业平台晃动。支腿的伸缩油缸内置液压锁，就算液压管路出现意外泄压，支腿也不会自动回缩，保障作业过程的稳定性。

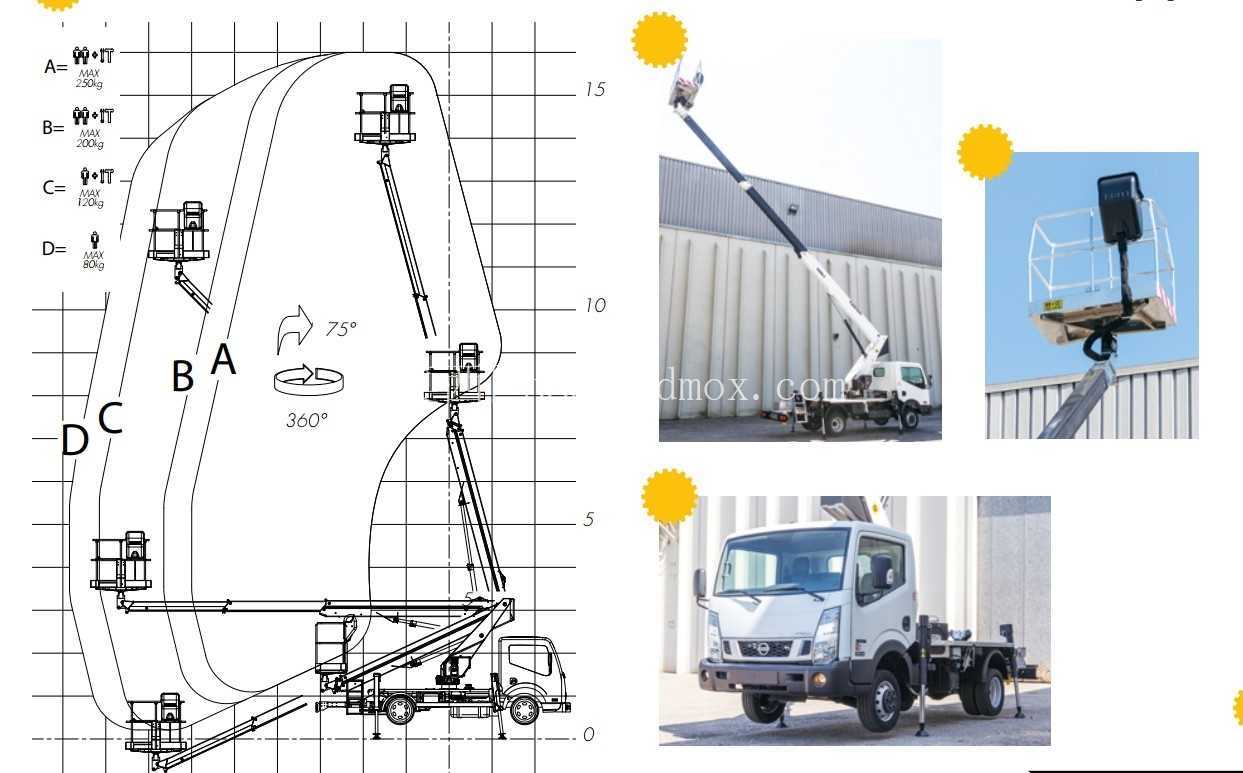

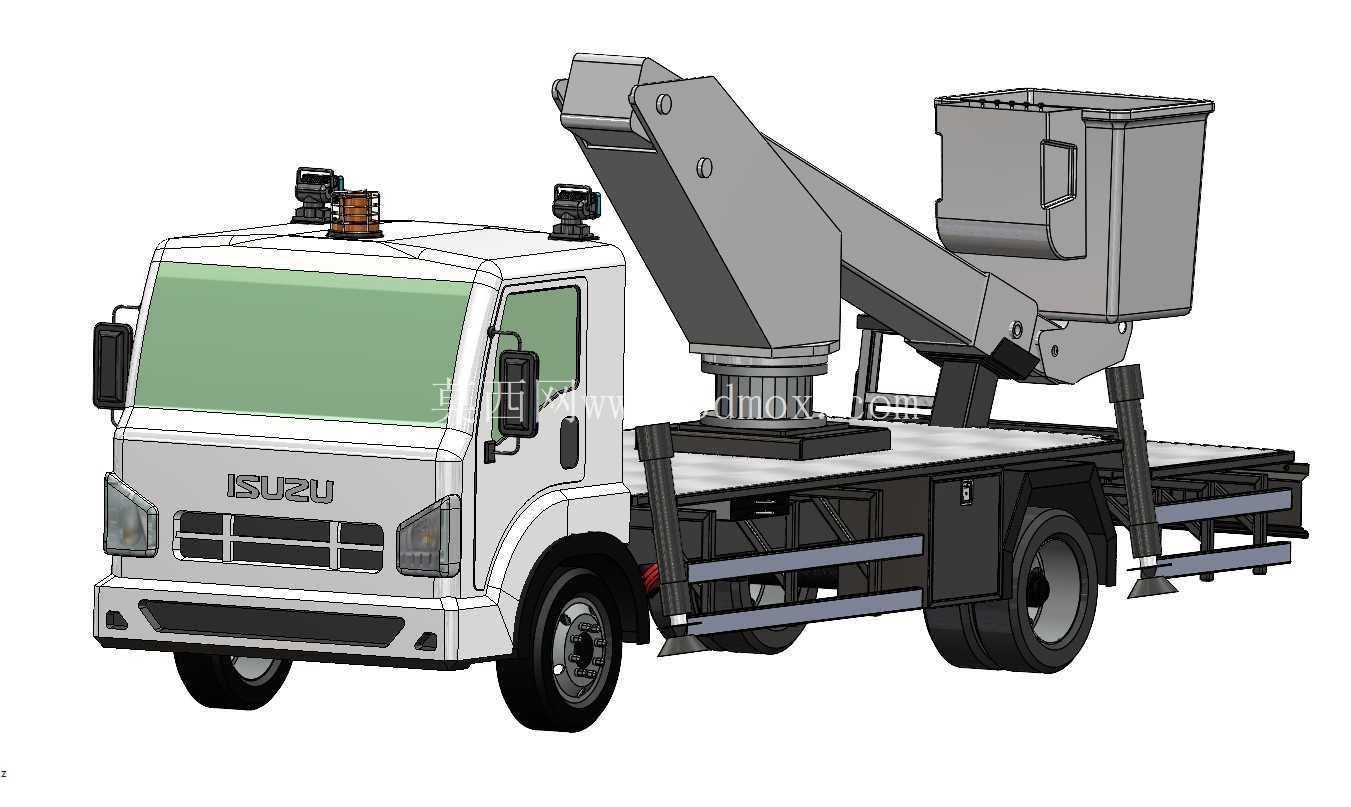

臂架部分采用的是多节伸缩箱型臂结构，相比折叠臂结构，伸缩臂的作业直达性更好，在树木修剪、路灯更换这类需要垂直伸到作业点的场景里，不需要反复调整臂架折叠角度，操作效率更高。臂架的截面采用六边形变截面设计，根部截面尺寸更大，往臂头方向逐渐收窄，这样的设计既能保证臂架全伸时的抗弯刚度，又能尽可能降低臂架自重，减少上装部分对底盘载荷的占用。臂架内部的伸缩油缸带动各节臂同步伸缩，内置的滑块结构保证各节臂伸缩时的同轴度，避免臂架伸出后出现偏摆。臂架的变幅油缸安装在回转基座与臂架根部之间，变幅角度范围覆盖0到80度，配合臂架伸缩长度，能实现最大16米左右的作业高度，最大外伸作业半径能到10米左右，足够覆盖城区多数高空作业的距离需求。

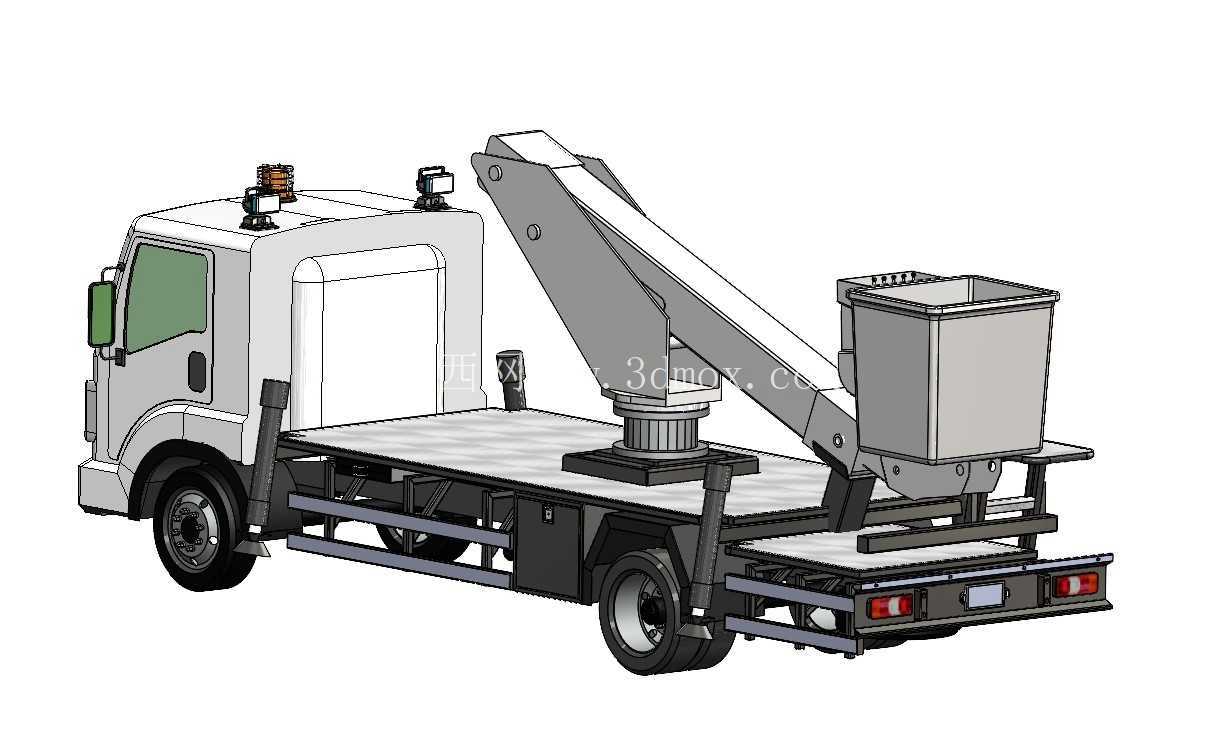

臂架末端连接的是作业斗，也就是载人作业平台，额定承载在200到300公斤区间，能容纳两名作业人员加上随身工具的重量，作业斗与臂头之间通过回转连接结构连接，能实现360度的水平旋转，作业人员在斗内不需要挪动整车位置，就能调整作业朝向，覆盖周边的作业面。作业斗的边缘设置了工具挂点、安全绳挂环，斗底采用防滑花纹板设计，避免作业人员滑倒，斗身高度到成年人腰部位置，配合安全绳使用能充分保障作业安全。

建模过程中，对各部件的安装干涉做了反复校验：比如臂架全收状态下，臂架的最低点与驾驶室顶部的安全距离留足了15厘米，避免车辆行驶过程中颠簸导致臂架磕碰驾驶室；支腿收回状态下，支腿的最外侧不超出车身的宽度范围，不会影响车辆正常通行；回转部分的液压管路、线缆走线都沿着臂架内部的走线槽布置，避免臂架伸缩、回转过程中拉扯管线。另外，驾驶室顶部加装了作业警示灯，车辆在道路上临时停车作业时能提醒过往车辆避让，臂架侧面也预留了标识安装位，方便后期粘贴载荷警示、作业范围标识。

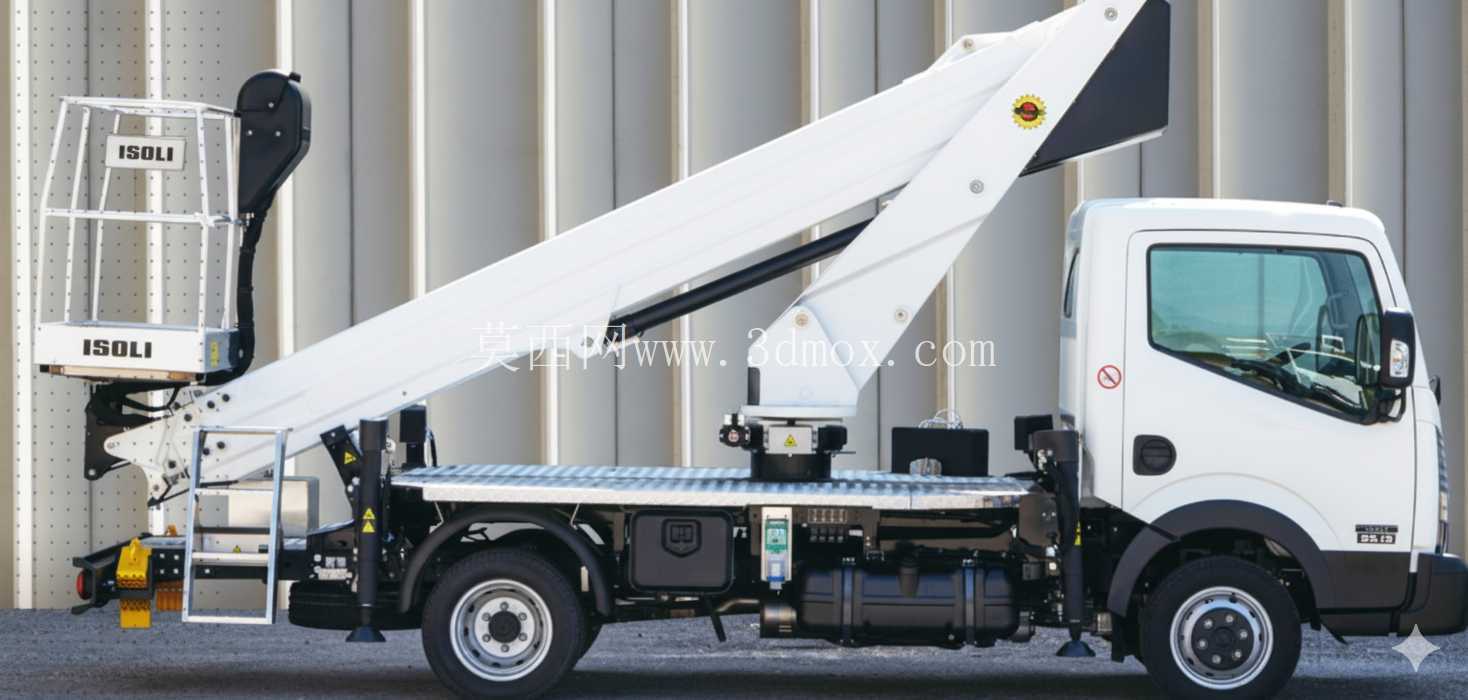

这类设备的实际应用场景覆盖很广，除了常见的路灯维护、外墙清洁、树木修剪，还能用于交通标牌安装、楼宇外墙管线检修、监控设备高空安装等场景，相比脚手架登高、梯子登高的作业方式，车载高空作业平台的作业效率能提升数倍，而且安全系数更高，不需要提前搭建作业平台，开到作业点支好支腿就能马上开展作业，特别适合分散式、多点位的高空作业任务。在结构设计上，这类设备还会根据底盘的不同做适配调整，比如适配依维柯、日产凯普斯达这类同级别轻卡底盘时，只需要调整副梁的连接孔位，臂架、支腿、回转部分的结构都可以通用，能降低不同底盘适配的设计成本。
