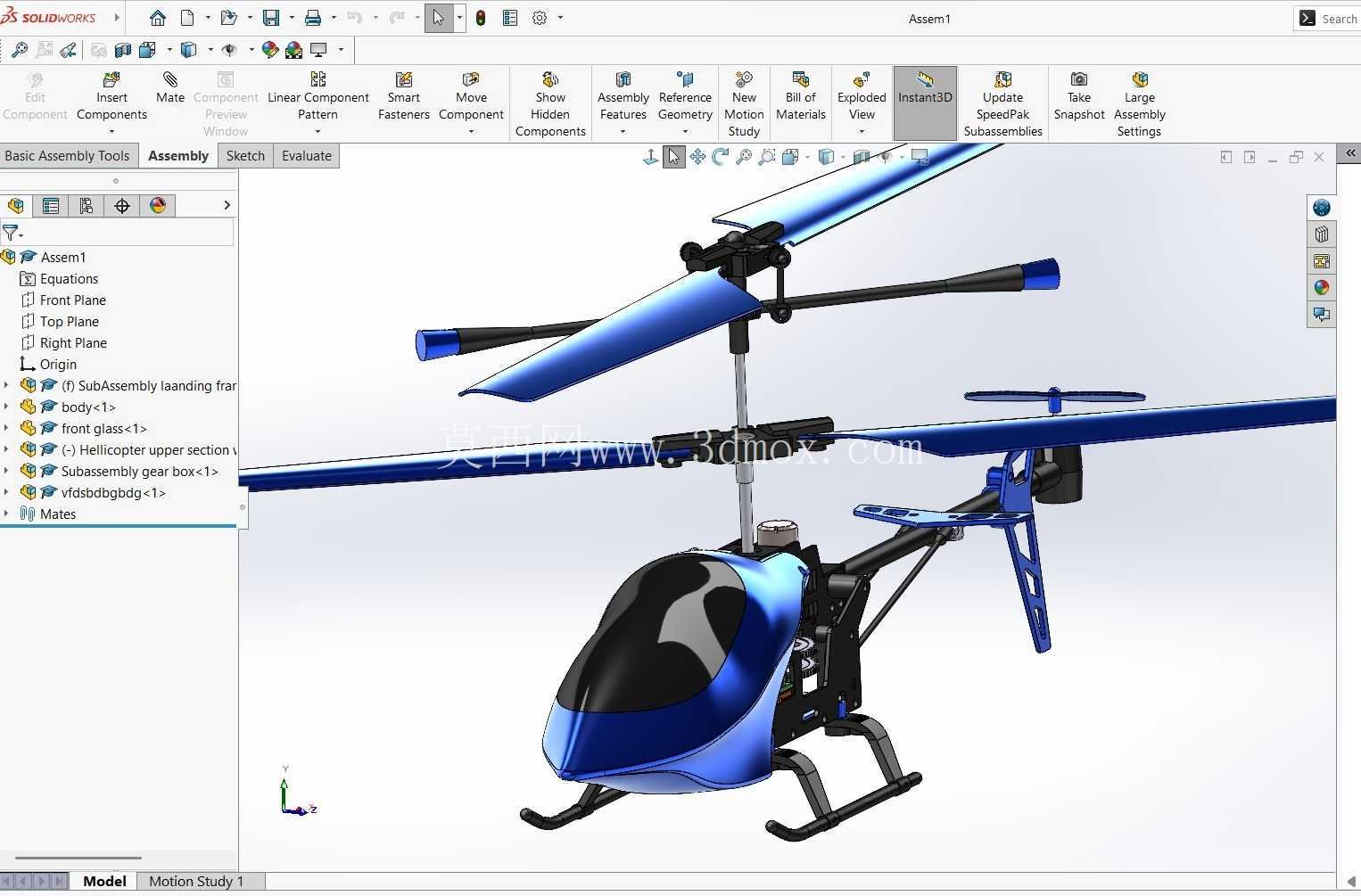

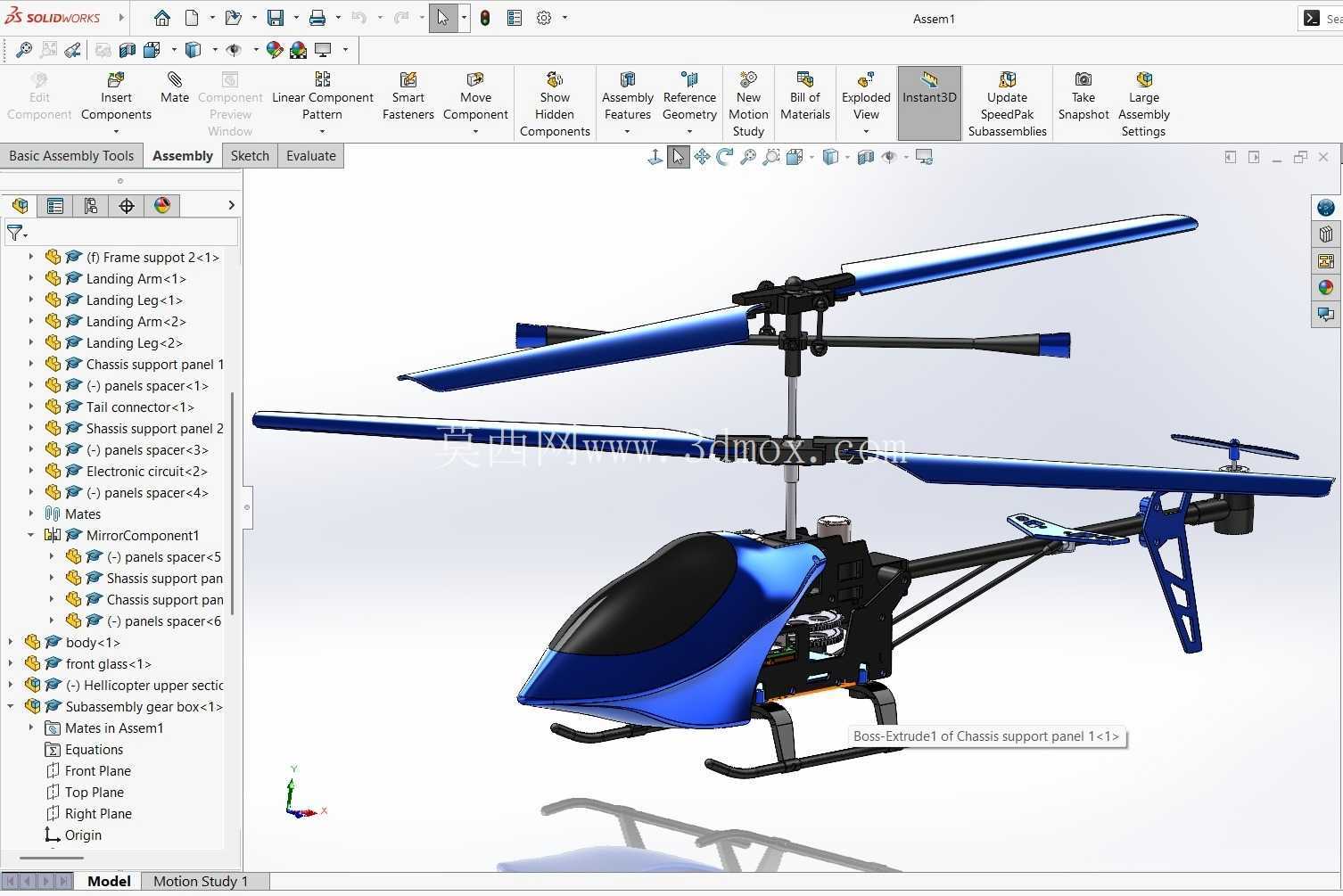

这款共轴双旋翼布局的遥控航模直升机,核心应用场景覆盖消费级航模玩具、青少年航空科普教具、小型无人机飞控算法验证载体多个领域,区别于传统单旋翼带尾桨的航模结构,共轴反转双旋翼的设计可抵消旋翼扭矩,省去尾桨传动结构,既降低整机结构复杂度,也能缩小整机横向尺寸,更适合室内小空间飞行场景。从结构设计逻辑来看,整机采用机身承力骨架加外覆整流罩的分层设计思路,主承力骨架采用高强度工程塑料注塑成型,承担旋翼传动、电池装载、舵机安装、起落架固定的全部载荷,外覆的流线型整流罩仅做气动减阻与外观装饰作用,不参与承力,这种设计可在控制整机重量的前提下,将维护拆解的难度降到最低,更换受损部件时无需拆解核心传动结构,仅需拆卸对应位置的整流罩即可完成操作。

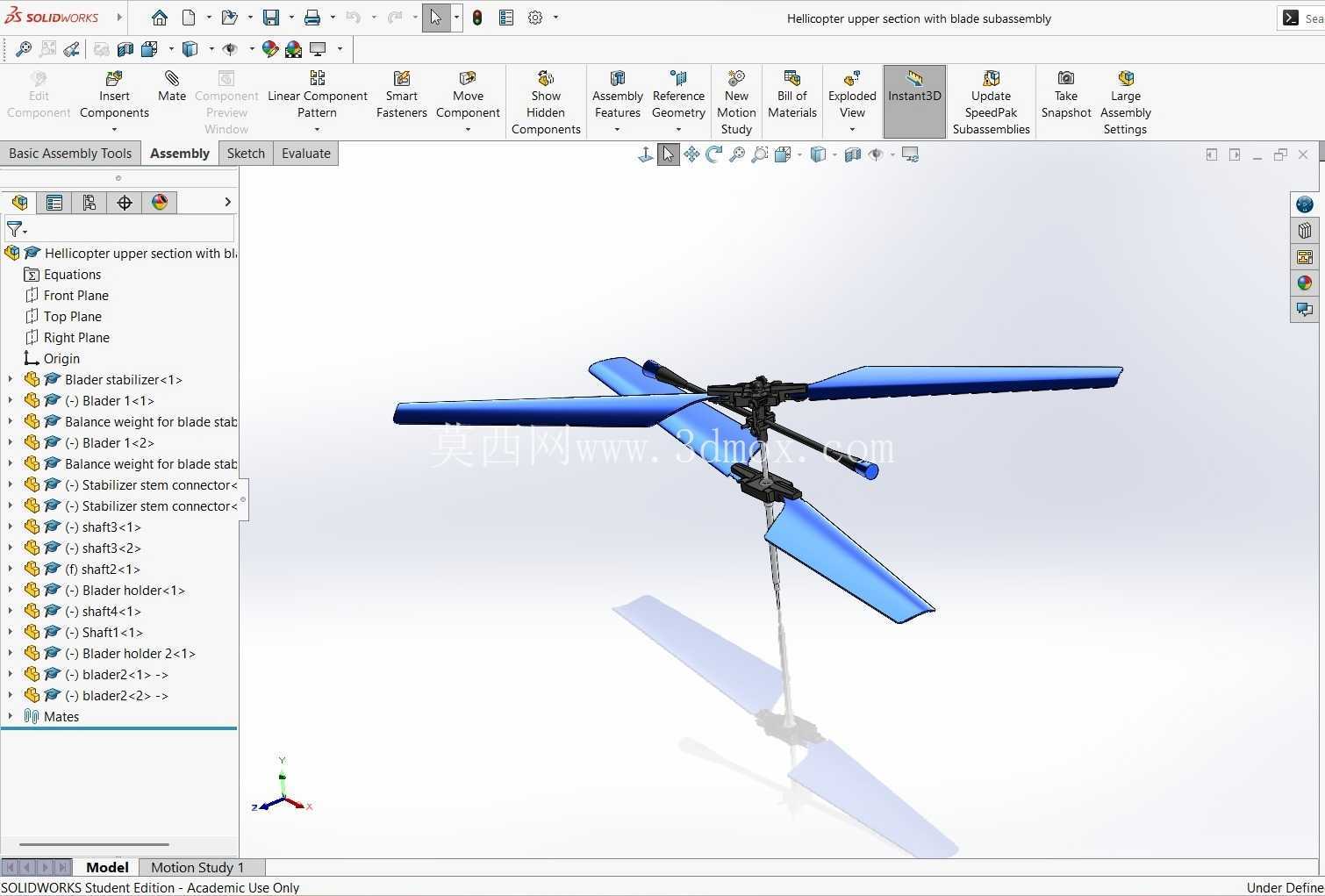

旋翼系统是整机设计的核心,上下两层旋翼采用完全对称的翼型截面,通过主传动轴内的同心轴系实现反向等速转动,平衡旋翼旋转产生的反扭矩,旋翼夹头采用铰接式结构,可通过舵机驱动倾斜盘实现周期变距,控制整机的俯仰、横滚与航向动作,设计过程中需严格控制上下旋翼的间距,间距过小会导致上下旋翼气流干扰增大,降低悬停稳定性,间距过大则会抬升整机重心,增加机动飞行时的倾覆风险,该模型的旋翼间距经过反复迭代调整,既保证悬停时的气流互不干扰,也将整机重心控制在主旋翼轴下方15mm位置,满足小尺寸航模的静稳定性要求。

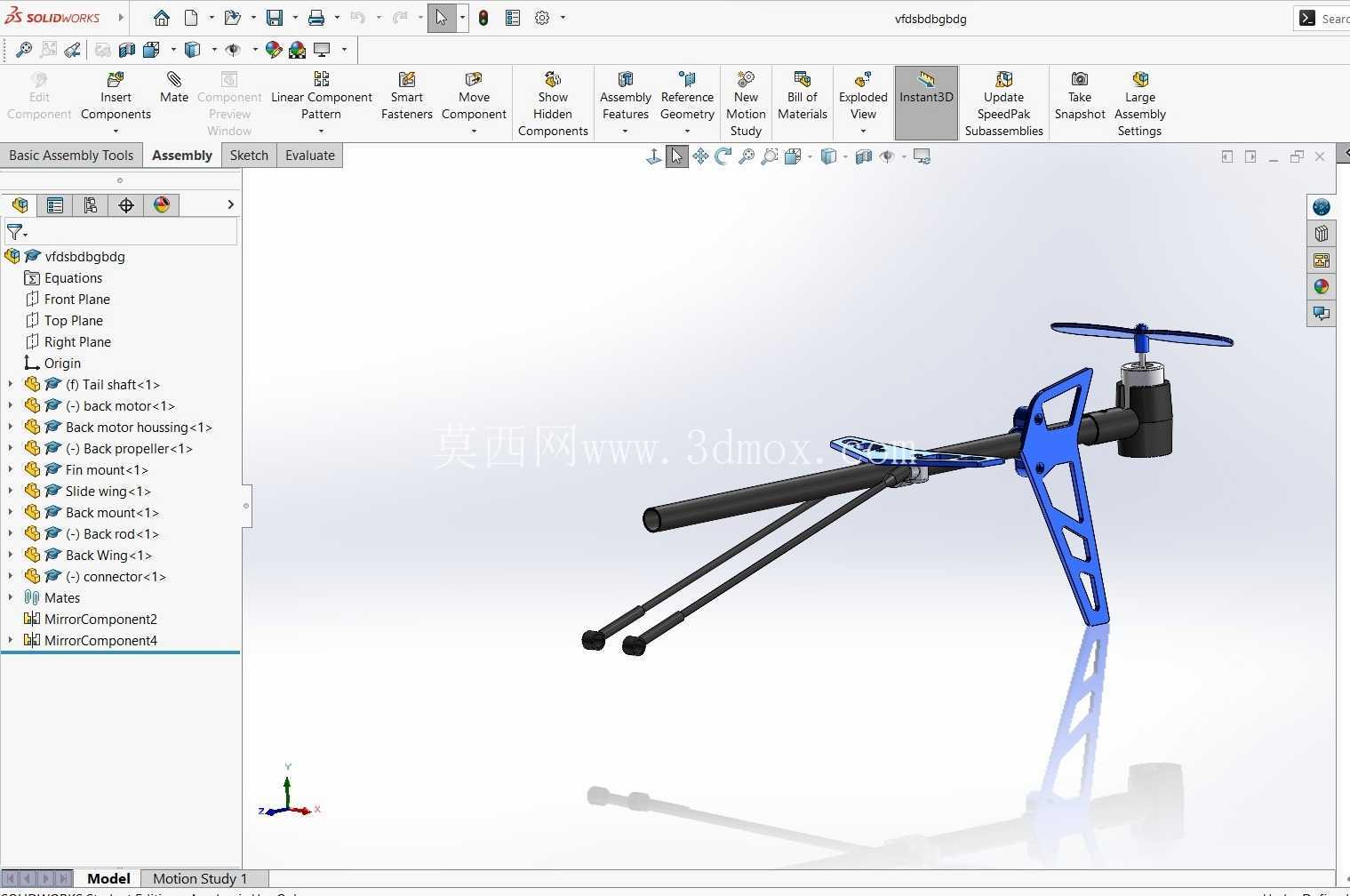

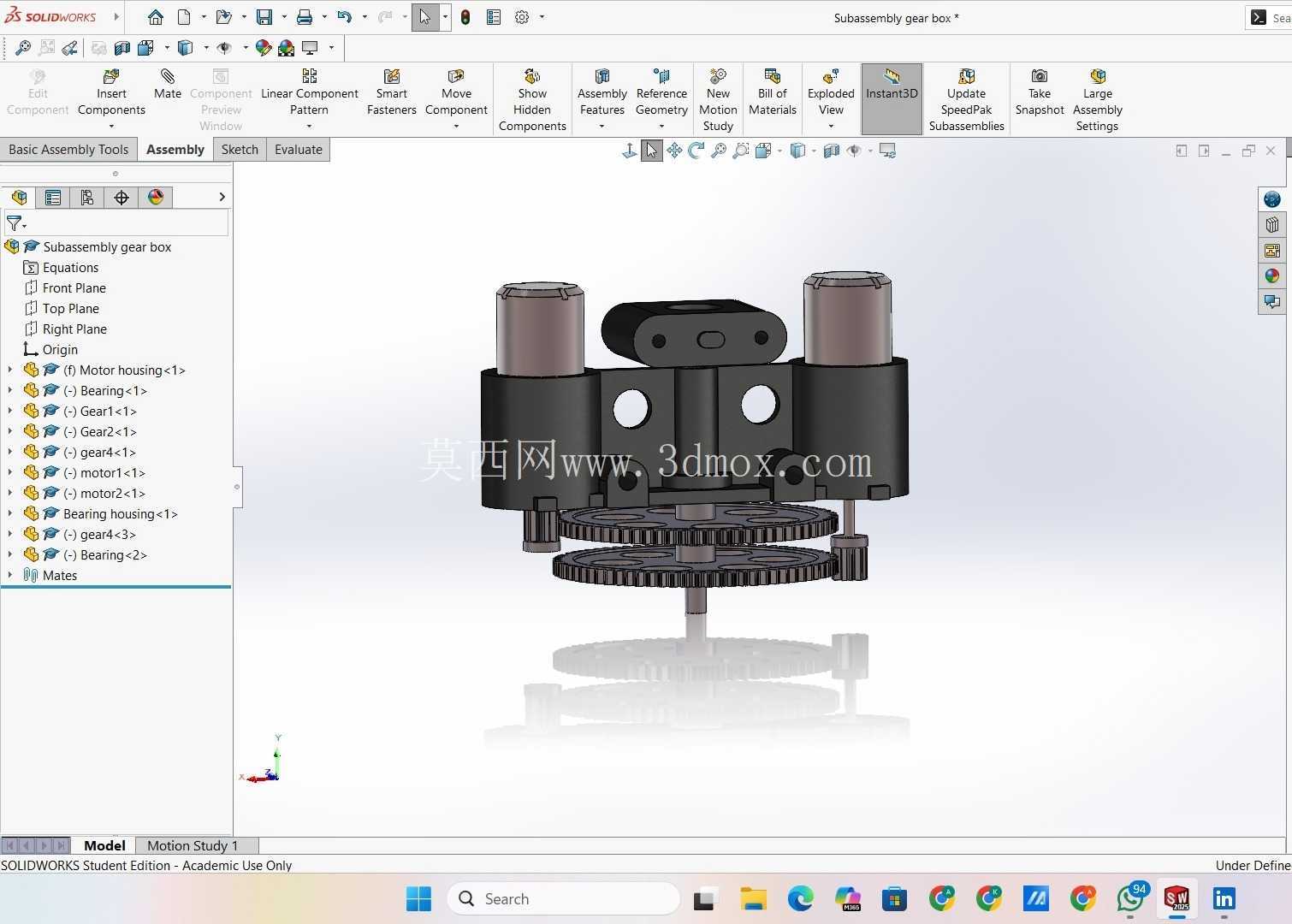

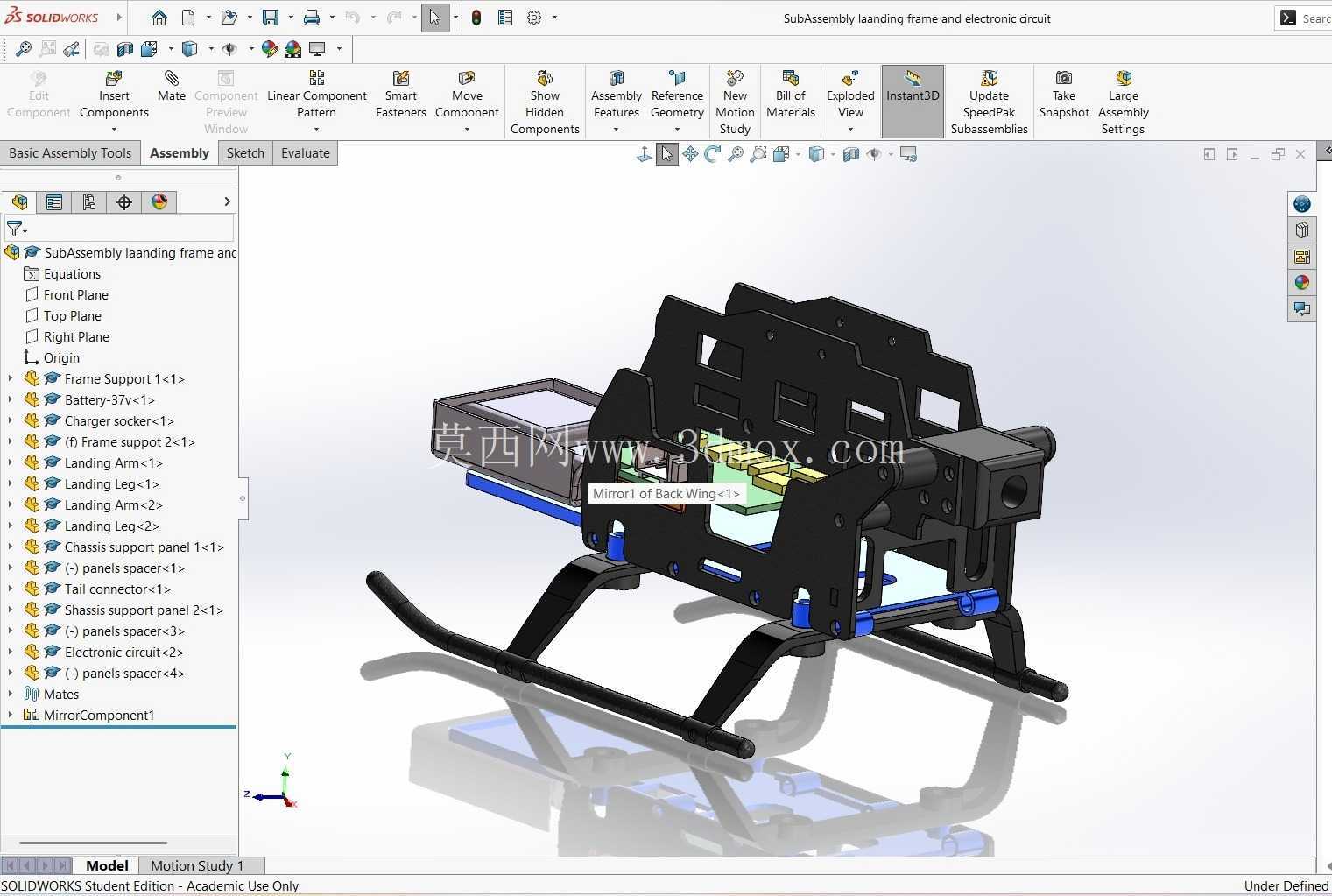

尾梁部分采用轻量化镂空结构设计,在保证尾翼安装刚度的前提下尽可能降低尾部重量,避免整机重心后移,尾部的水平安定面与垂直安定面仅做飞行稳定辅助,不提供航向控制力矩,区别于带尾桨的直升机结构,航向控制完全通过上下旋翼的总距差实现,可减少尾桨传动带来的功率损耗,提升整机续航表现。起落架采用滑橇式结构,两根弧形支撑臂从机身底部两侧延伸而出,通过弹性变形吸收降落时的冲击能量,设计时需严格控制起落架的高度与跨度,高度过低会导致降落时机腹擦碰地面,高度过高则会抬升整机重心,跨度不足会导致侧向着陆时容易侧翻,该模型的起落架跨度达到机身宽度的1.8倍,着陆缓冲行程控制在8mm,可承受1.2米高度自由下落的冲击载荷,不会出现结构断裂或传动错位问题。从安装边界来看,整机主旋翼旋转直径为320mm,机身长度(不含旋翼)为210mm,机身最大宽度为45mm,整机高度(含起落架与旋翼)为125mm,内部电池仓可容纳长宽高为50mm20mm15mm的锂聚合物电池,舵机安装位采用标准9g航模舵机的安装孔位,可直接适配市售通用航模舵机,主电机安装位适配直径16mm的空心杯电机,传动齿轮模数为0.5,更换不同KV值的电机时仅需匹配对应齿数的主动齿轮即可调整传动比,无需修改其他结构。
逆向建模过程中,首先通过实物测绘获取各部件的关键尺寸,对承力结构件采用实体建模方式,保证结构强度仿真的准确性,对外覆整流罩这类曲面外观件,采用曲面建模方式还原流线型外形,装配过程中重点验证倾斜盘的运动行程与舵机转动角度的匹配关系,避免出现舵机打满时连杆与机身结构干涉的问题,同时反复校验同心传动轴的同轴度,将轴系跳动量控制在0.02mm以内,避免高速旋转时出现振动过大的问题。该结构设计可直接用于小尺寸共轴双旋翼航模的批量生产参考,也可作为飞控开发的验证平台,通过调整旋翼参数与整机重量,可拓展出不同载荷能力的微型飞行器方案,满足不同场景的使用需求。
