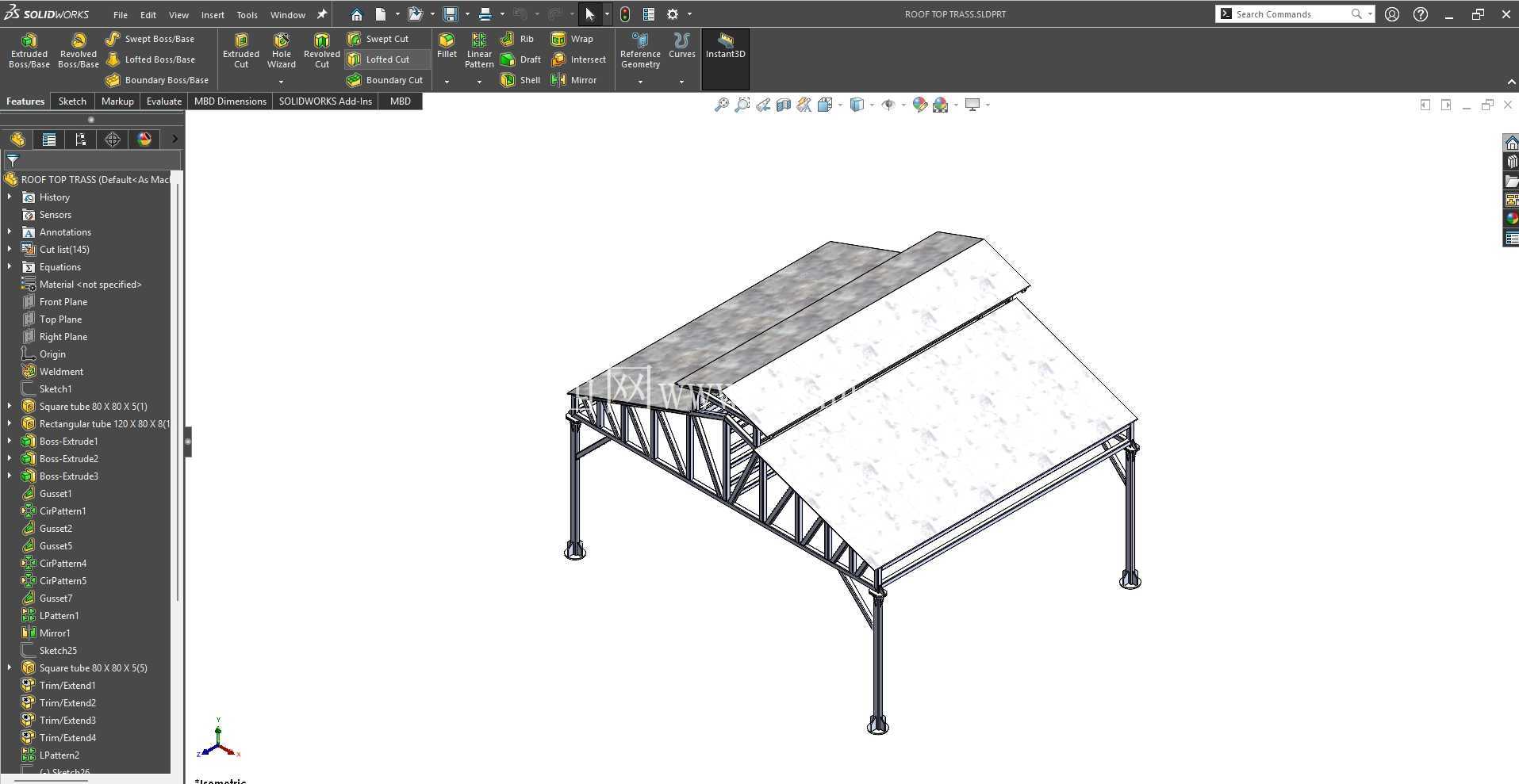

带波纹顶板的双坡钢屋桁架支撑结构

　　日常做工业厂区配套结构设计时，这类带板屋顶的桁架结构是户外临时作业棚、仓储堆场遮雨棚、小型户外设备防护站的常用选型，很多现场施工方拿到粗制的桁架图纸经常遇到节点强度不足、屋脊漏雨、顶板风阻过大的问题，这套结构在设计阶段就把现场落地的常见痛点做了前置优化。先从安装边界说起，整套结构采用四腿落地的支撑形式，支腿底部预留了与预埋地脚板连接的螺栓孔位，安装时不需要额外做复杂的混凝土承台，只要在硬化地面打膨胀螺栓或者与预埋钢板焊接即可固定，支腿的横向与纵向跨距参考了常规工业棚的通用尺寸，既可以单组独立使用，也可以多组沿纵向拼接形成大跨度的连续遮护空间，单组结构的投影覆盖范围刚好满足小型设备存放、3-5人临时作业遮护的需求，不会因为跨距过大造成杆件冗余浪费，也不会因为尺寸过小导致实用性不足。

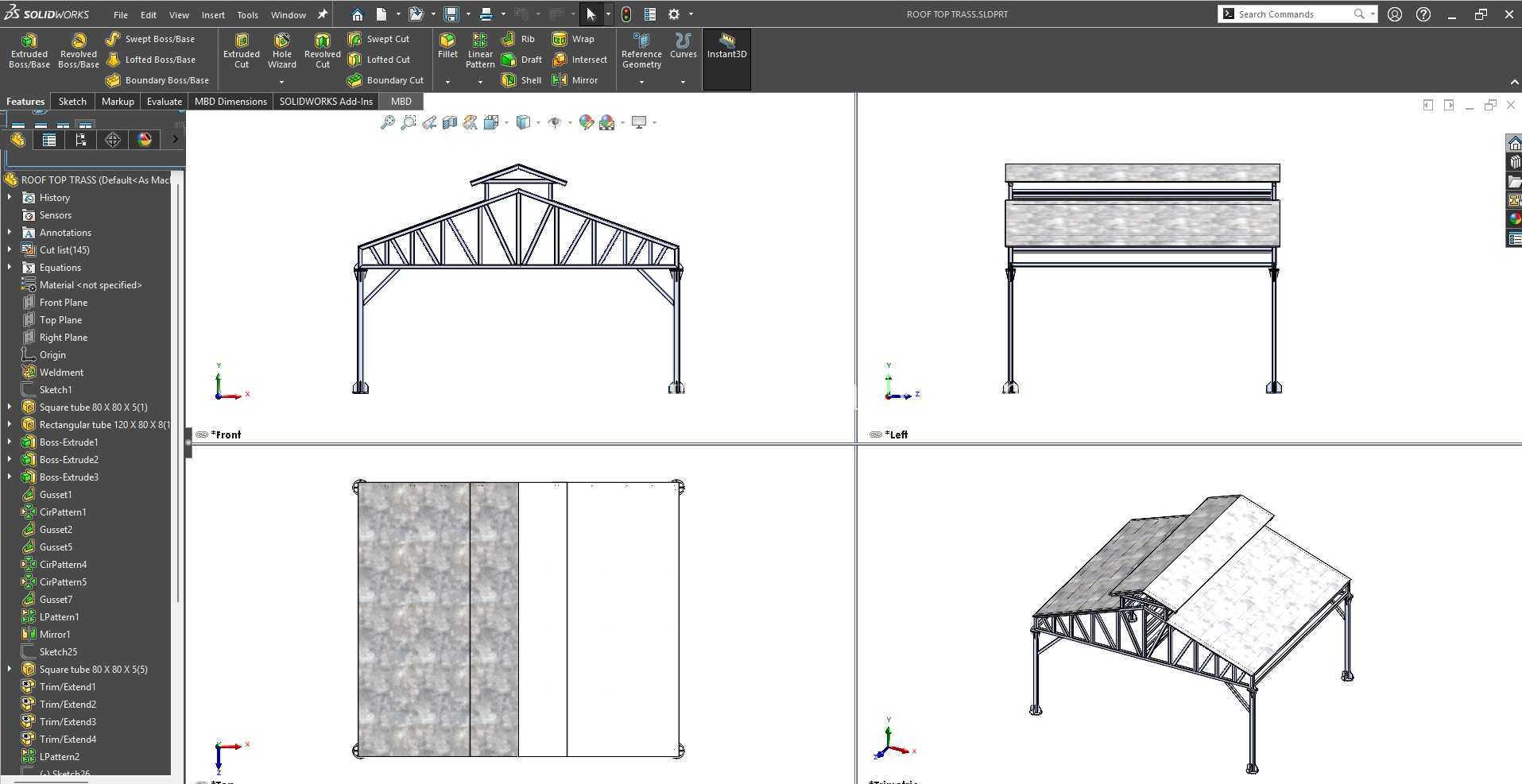

　　结构的受力逻辑完全围绕现场实际荷载设计，主桁架采用方形与矩形钢管焊接成型，上弦杆按照双坡屋顶的坡度做弯折处理，坡度取值兼顾了雨水自然滑落与屋面材料铺装的便利性，不会出现坡度过缓积水、坡度过陡人员后期维护攀爬困难的问题；屋脊位置专门做了凸起的通风脊结构，不是简单的两根杆件对接，而是预留了通风间隙，搭配挡水折边，既可以让棚内的热空气从屋脊位置自然排出，降低夏季棚内的积热温度，又能避免雨水从通风间隙倒灌进棚内。

　　下弦位置的水平支撑与腹杆采用三角形稳定排布，所有焊接节点都做了加劲肋补强，不是单纯的杆件对接焊，能够承受常规地区的雪荷载与八级以下的风荷载，在沿海阵风较大的区域使用时，也可以在支腿底部增加斜向支撑与地面锚固，不需要改动主桁架的主体结构。屋面的波纹顶板不是直接铺在桁架弦杆上，而是在弦杆上先固定了横向的檩条杆件，檩条间距按照波纹板的通用抗弯强度设置，避免人员踩踏或者积雪堆积时出现顶板凹陷变形，波纹板的搭接边做了向上的翻边，安装时顺着常年主导风向搭接，能大幅降低大风天气下顶板被掀脱的风险。

　　很多新手做这类桁架设计时容易忽略支腿与主桁架的连接节点，这套结构在支腿顶部与桁架下弦的连接位置做了四面围焊的节点板，把竖向荷载直接传递到支腿的轴心位置，不会出现节点偏心受载导致支腿弯曲的问题；同时整个结构采用模块化设计，所有杆件的下料长度都控制在常规运输车辆的装载尺寸范围内，出厂时可以拆成散件运输到现场，不需要大型吊装设备，3-4个工人配合普通扳手、焊接设备就能完成组装，适合在偏远厂区、野外作业点这类吊装条件不足的场景使用。如果用于仓储场景，还可以在桁架下弦预留吊点，用来悬挂照明灯具、小型工具滑轨，不需要额外在屋面打洞破坏防水结构；如果用于户外设备防护，也可以在支腿侧面预留安装孔，固定围护彩钢板形成封闭的防护空间，结构本身的冗余荷载完全能满足附加围护材料的重量要求，不需要重新做受力校核。
