四旋翼无人机一体压铸承载机架结构设计

项目分类:无人机 发布时间:2026-06-29 ID:1189554
  • 四旋翼无人机一体压铸承载机架结构设计
  • 四旋翼无人机一体压铸承载机架结构设计

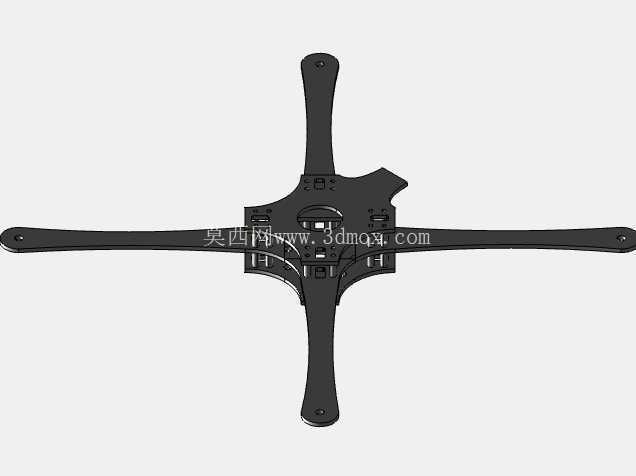

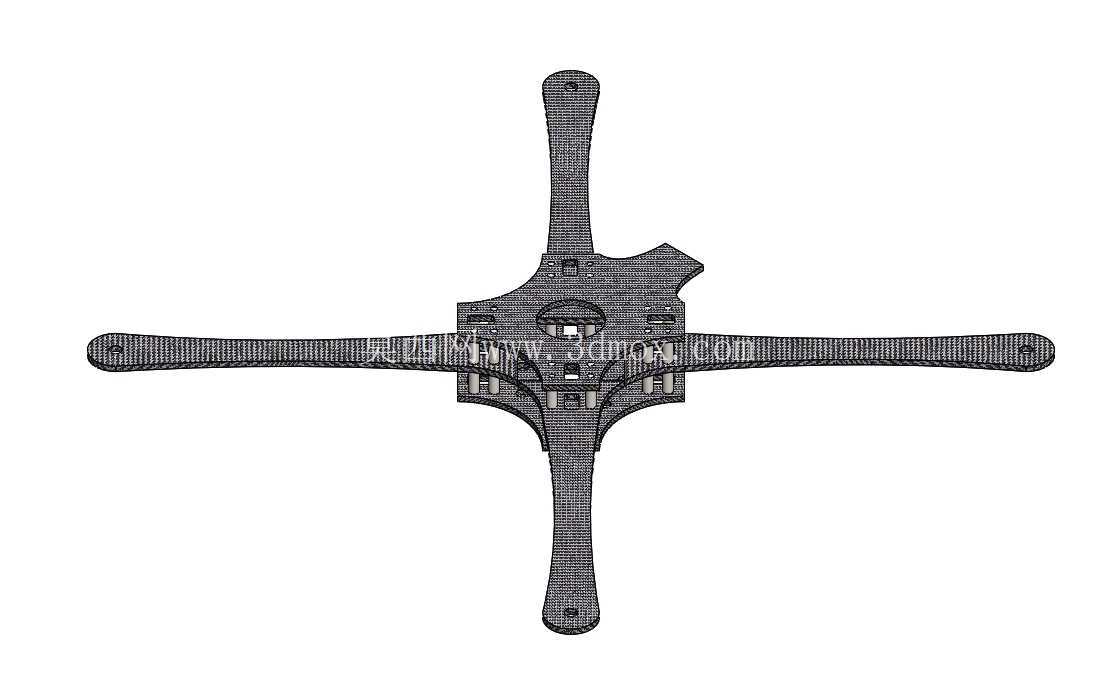

  这套四旋翼机架采用一体压铸成型的结构方案,核心定位是消费级航拍、小型作业巡检类无人机的主体承载部件,日常应用场景覆盖低空航拍摄影、农田小范围植保取样、电力线路浅层巡检、校园科创赛事飞行平台等多个领域,作为整机的受力核心,所有机载部件的安装定位、飞行过程中的载荷传递都要依托这套机架完成。从实际使用的角度出发,机架采用十字对称的四臂延伸布局,四个臂端预留的安装位直接对应动力电机的安装孔位,孔位同轴度公差控制在0.1mm以内,保证电机安装后输出轴与机臂轴线垂直,避免飞行过程中出现动力偏斜导致的姿态漂移问题。

  中心区域做了分层式的腔体设计,上层腔体用于放置飞控板、GPS模块,腔体内部预留了走线槽位,避免线束杂乱干扰飞控传感器信号;下层腔体预留了电池安装位的卡扣接口,同时兼顾电调的安装散热空间,中心区域的壁厚比机臂区域厚1.2mm,强化核心受力区的抗冲击性能,避免炸机时核心区域直接碎裂导致机载设备全部损毁。机臂部分采用渐变截面设计,从中心连接区到臂端安装位,截面宽度逐步收窄,壁厚从中心侧的2.5mm过渡到臂端的1.8mm,在保证结构强度满足飞行载荷要求的前提下尽可能降低自重,减少不必要的动力损耗。机臂与中心主体的连接位置做了圆弧过渡的加强筋结构,没有采用直角连接的设计,避免应力集中导致飞行中机臂出现断裂问题,加强筋的走向顺着飞行过程中的受力方向布置,起降时的冲击载荷、飞行时的升力载荷都能顺着加强筋均匀分散到整个中心主体上,不会在连接位置出现应力集中点。机架底部预留了起落架的安装螺孔,螺孔位置做了内嵌铜套的设计,避免反复拆装起落架时铝制基材的螺纹滑牙,起落架安装位的高度预留了35mm的间隙,保证搭载云台相机时,相机镜头不会在起降过程中接触地面造成刮损。

  整套机架的安装边界经过反复校核,横向总臂展控制在350mm级别,对应适配8-9寸的螺旋桨,相邻机臂的螺旋桨转动区域预留了12mm的安全间隙,避免飞行过程中出现桨叶打桨的问题;中心区域的安装平面平面度公差控制在0.08mm以内,保证飞控板安装时处于水平状态,减少飞控校准的误差。设计过程中针对压铸工艺的特性做了专门的结构优化,所有转角位置都做了R1以上的圆角处理,避免压铸时出现填充不满或者冷隔缺陷,壁厚过渡位置采用斜率1:10的渐变过渡,避免压铸后因为冷却速率不一致出现缩孔、变形问题;机臂的背面设计了交叉的加强筋结构,在不增加壁厚的前提下提升机臂的抗扭刚度,避免飞行过程中机臂出现高频振动影响云台成像清晰度。

  考虑到实际使用中的维护需求,所有外接部件的安装孔位都采用统一的M2、M3标准螺孔,不需要额外定制连接件就能搭配市面上通用的飞控、电机、电调等标准航模配件,降低用户的配件采购成本。机架表面没有多余的装饰性结构,所有结构特征都服务于受力、安装、散热的实际需求,中心区域的侧面预留了散热格栅的开口,对应电调、飞控的发热位置,飞行过程中迎面气流可以直接通过开口带走热量,避免长时间飞行时核心电子部件因为过热出现性能下降。针对炸机场景的结构冗余设计也做了考量,机臂靠近臂端的位置做了局部的弱化槽设计,当出现剧烈撞击时,断裂位置会优先出现在靠近臂端的弱化区域,不会波及中心主体的核心结构,降低炸机后的维修成本,只需要更换对应的机臂部分就能快速修复整机。整套结构在设计阶段经过了多次载荷仿真校核,在1.5kg的整机起飞重量下,机臂的最大形变量控制在0.3mm以内,完全满足飞行过程中的刚度要求,不会因为机臂形变导致动力轴线偏移影响飞行稳定性。
