四旋翼多用途飞行载具结构设计

这套四旋翼飞行载具的结构设计，覆盖了从消费级航拍拓展到教学实训、小型载荷投送、环境监测采样等多场景的适配需求，核心设计逻辑围绕模块化快拆、尺寸边界可控、维护成本可控三个工程落地核心展开，没有为了视觉效果做冗余的异形结构，所有外露结构都对应实际的装配或功能需求。

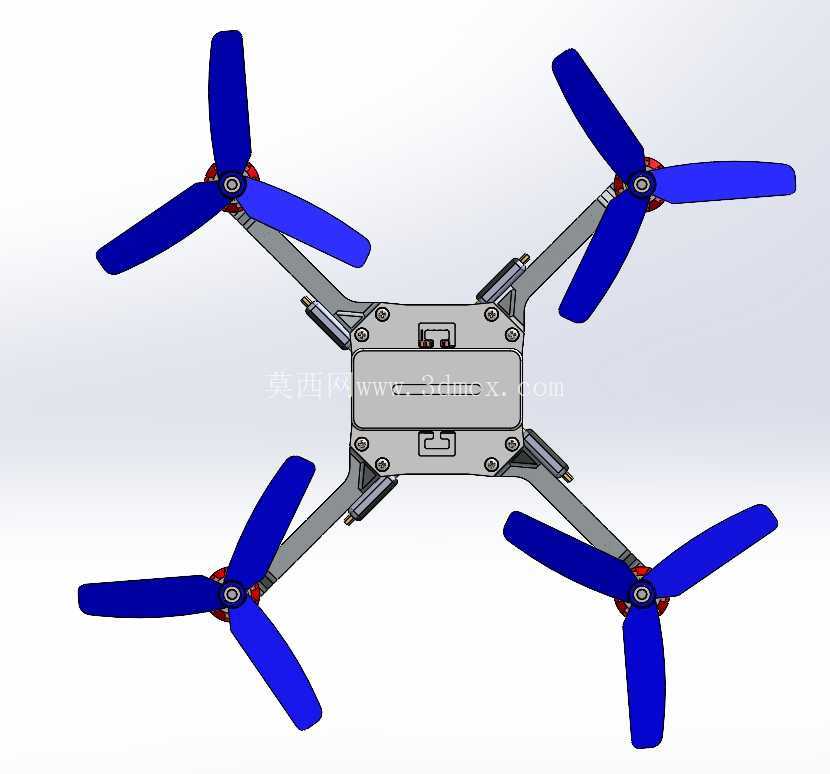

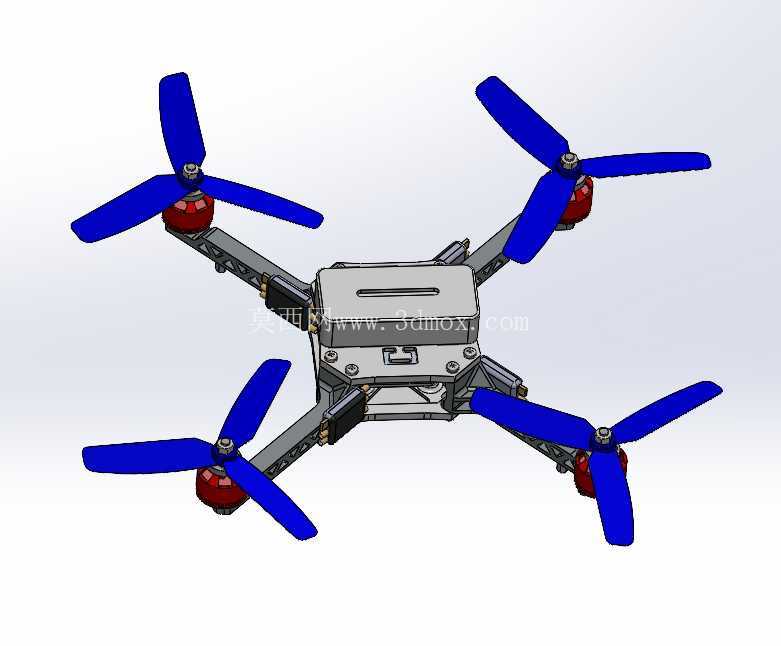

从安装边界来看，中心机架采用上下两层板夹装的核心布局，两层板之间预留了18mm的标准安装间隙，可直接适配市面上主流的飞控板、电调集成模块、小型锂电池组的安装尺寸，不需要额外做转接件加工；机臂采用碳管插接配合顶丝锁紧的固定方式，单根机臂从中心板边缘向外延伸的有效长度为165mm，搭配10寸三叶螺旋桨时，相邻桨叶的转动安全间隙预留了12mm，可避免飞行过程中桨叶剐蹭引发的动平衡失效问题，机臂与中心板的连接座预留了2°的电机安装倾角，用来抵消飞行过程中的自旋扭力，提升悬停状态下的航向稳定性，不需要在飞控参数中做过大的倾角补偿。

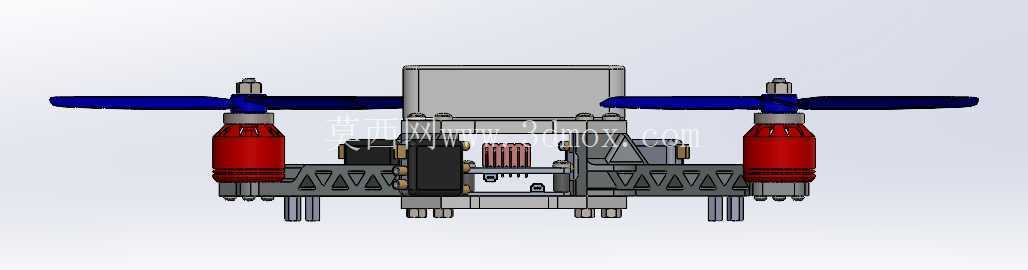

电机座采用一体化压装结构设计，底部直接集成了LED航行灯的安装卡槽与电调走线槽，所有动力线都可以顺着机臂内部的空腔穿入中心板夹层，不会出现线材外露被桨叶打到的风险，电机安装孔位兼容22xx、23xx系列常用无刷电机的孔距标准，用户更换不同KV值的电机时不需要重新打孔或者更换安装座。起落架采用快拆式支脚设计，支脚与中心板底部的连接座采用插拔式配合，支脚高度为75mm，可保证机身底部搭载的云台、采样装置或者其他任务载荷在降落时不会直接接触地面，支脚底部做了弧形倒角处理，在非铺装路面降落时可以分散冲击力，避免硬着陆导致的支脚断裂。

从实际用途适配来看，这套结构的中心板预留了3组通用安装孔位，孔位间距兼容20mm、30mm两种标准安装孔距，既可以搭载轻量化的航拍云台，也可以更换为小型空气采样模块、植保喷洒模组或者教学用的传感器拓展板，不需要对机架主体做破坏性改装。结构设计阶段就做了动平衡配重预留，每个机臂的末端都预留了1g的配重安装位，组装完成后可以通过添加小配重块的方式调整整机的重心位置，让重心落在四个旋翼的几何中心，降低飞行过程中的动力损耗，延长续航时间。

设计过程中特意规避了一体化成型的机架方案，所有易损部件包括机臂、螺旋桨、起落架支脚都采用独立模块化设计，单个部件损坏后可以单独更换，不需要更换整个机架主体，大幅降低后期使用维护成本。所有连接位置的紧固件都采用标准M2、M3规格的内六角螺丝，日常维护只需要准备常规的内六角扳手即可完成拆装，不需要特殊定制工具。机臂与中心板的连接位置做了加强筋处理，在发生轻微碰撞时，冲击力会先作用在机臂上，不会直接导致中心板开裂，保护核心的飞控、电池等贵重部件。

从结构强度校核的角度来看，中心板采用2.5mm厚度的板材加工，搭配四个角的铝合金固定柱，整机起飞重量控制在1.2kg以内时，机架的结构形变可以控制在0.2mm以内，不会因为飞行过程中的振动导致板载传感器出现数据漂移。螺旋桨采用三叶设计，相比两叶桨在相同电机转速下可以提供更大的升力，同时动平衡表现更稳定，低空飞行时遇到紊流的抗干扰能力更强，适合在楼宇间、林间等复杂气流环境下执行任务。整套结构没有多余的装饰性设计，每一处结构特征都对应实际的装配、维护或者性能需求，不管是用于无人机教学的结构拆解实训，还是个人爱好者改装定制飞行载具，或者是小型行业应用场景的载具二次开发，都可以直接基于这套结构做拓展调整，不需要从零开始做机架的结构设计，大幅缩短研发周期。
