教育用途小型四旋翼飞行器结构设计

这款小型四旋翼飞行器的结构设计，核心面向教学实操场景搭建，整体采用模块化拆分思路，所有结构件均围绕快速拆装、部件可替换的教学需求做适配，能满足从结构认知、装配实操到飞行调试的全流程教学环节使用。从实际应用场景来看，这类小型飞行器可覆盖中小学科创实践、高校机械电子工程专业的航模结构实训、开源飞控二次开发验证等多个场景，区别于消费级航拍无人机的一体化密封设计，该机型所有结构连接点均外露，学习者可直观观察到机架受力路径、动力组件安装逻辑、飞控模块的固定方式，无需拆解复杂的外壳结构就能完成各部件的参数测量与装配练习。

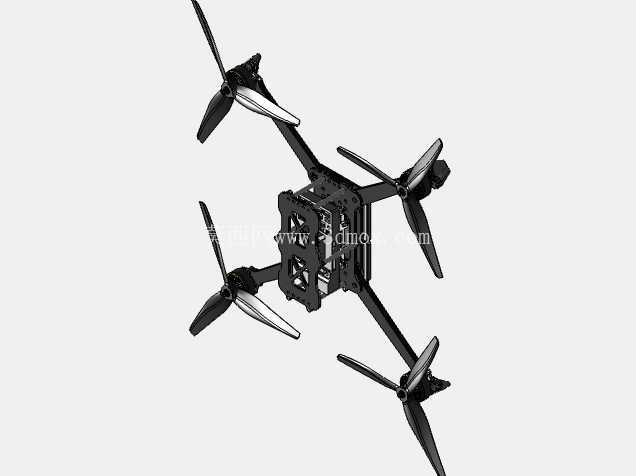

功能特性层面，机架主体采用镂空框架式结构，在保证结构刚度的前提下尽可能降低自重，四个机臂采用等长对称布局，旋翼旋转平面处于同一水平面，能保证飞行过程中升力分布均匀，降低飞控的姿态校准难度。机臂与中心机架的连接采用快拆式卡扣配合定位销的结构，无需专用工具即可完成单根机臂的更换，适配教学场景下频繁拆装、易损件快速替换的需求；中心机架预留了多层安装位，可根据教学需求搭载不同重量的功能模块，从基础的飞控、电池、电调组件，到拓展用的小型传感器、轻量负载模块，都能找到对应的安装孔位，无需额外打孔改造。

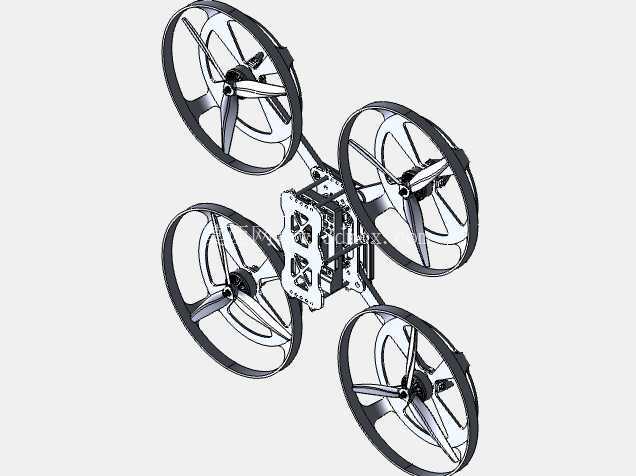

设计思路上，整体优先考虑教学场景的容错性，所有结构件的棱角均做了圆角处理，避免装配过程中划伤操作者；旋翼安装座设置了防撞凸台，在发生轻微碰撞时，凸台会先接触障碍物，减少旋翼直接受冲击断裂的概率。结构受力方面，中心机架的核心承力板采用对称加强筋布局，筋位走向沿着机臂传力路径布置，能将四个旋翼产生的升力均匀分散到整个中心板上，避免单点应力集中导致的机架断裂；电池安装位设置在中心机架的重心正下方，搭配可调节的绑带固定结构，可适配不同容量的轻量化电池，同时保证电池安装后整机重心落在旋翼平面的几何中心，减少飞行过程中的姿态补偿功耗。

外形尺寸与安装边界方面，该机型旋翼端到端的最大对角线尺寸控制在三百毫米级，属于小型室内外均可飞行的尺寸范畴，对飞行场地的要求较低，普通教室、小型操场即可完成基础飞行测试。中心机架的安装孔位采用通用航模标准孔距，可兼容市面上主流的小型飞控、电调、无刷电机型号，学习者可根据实训需求替换不同参数的动力组件，测试不同动力配置下的飞行性能差异。机臂的管径采用标准规格，若出现机臂断裂的情况，可直接采用同规格的标准管材替换，无需定制专用配件，降低教学过程中的耗材成本。旋翼与机臂的安装位置预留了足够的安全间隙，满打舵状态下旋翼也不会与机臂、中心机架上的拓展部件发生干涉，同时机架底部预留了起落架安装孔位，可搭配轻量化起落架使用，减少降落时对中心机架底部电子元件的冲击。

从结构教学的角度来看，该机型的所有零件拆分逻辑清晰，没有一体化的复杂异形结构，学习者可通过三维模型直接测量每个零件的尺寸参数、公差配合要求，理解从单个零件建模到组件装配、再到整机干涉检查的完整机械设计流程；镂空的机架结构也方便学习者观察内部走线逻辑，理解动力线路、信号线路的排布原则，避免线路与运动部件发生干涉。整体结构没有采用特殊的工艺要求，所有结构件均可通过3D打印或者常规的板材切割工艺制作，适合教学场景下的小批量制作与零件迭代，学习者可在原有结构基础上尝试修改机臂长度、调整中心板安装位布局，验证不同结构改动对飞行性能的影响，完成从理论学习到实操验证的闭环。
