六缸星形航空活塞发动机装配结构

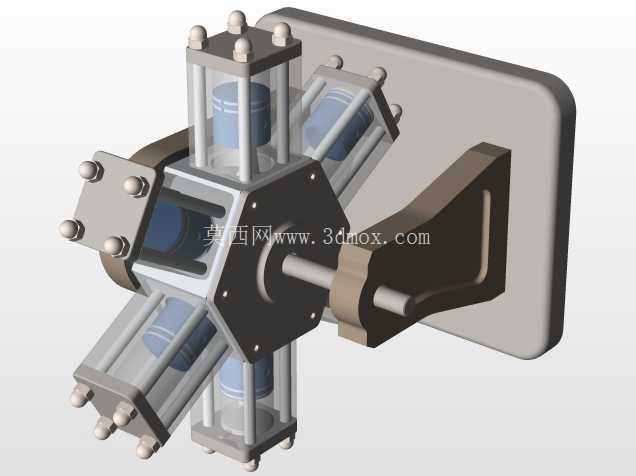

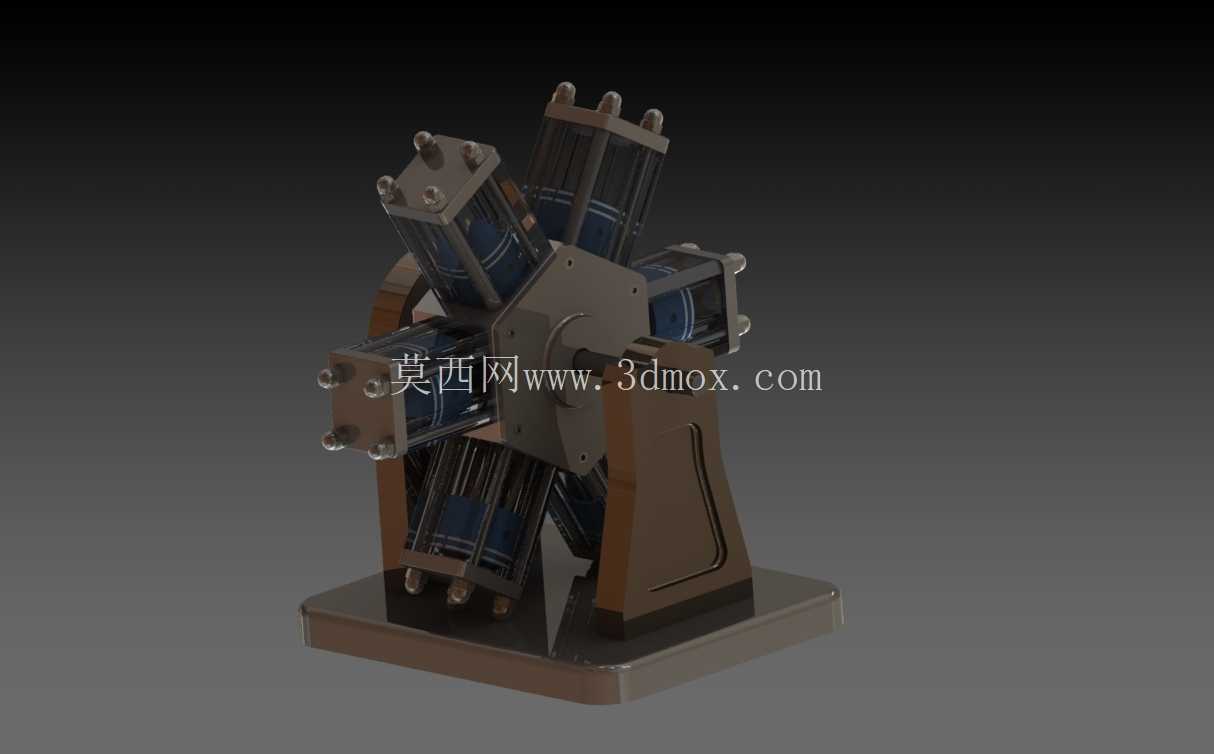

在轻型通航飞机、试验类飞行器以及复古航空复原项目的动力系统选型中，星形活塞发动机始终占据着特殊的应用位置，这类动力单元凭借紧凑的径向布局、优异的风冷散热效率以及可靠的大扭矩输出特性，至今仍是不少小型特技飞机、自制实验飞行器的核心动力选项。本次呈现的六活塞星形发动机组件，完全围绕航空场景的实际使用需求完成结构搭建，六个气缸以输出轴为中心呈等角度径向排布，这种布局从根源上缩短了整机的轴向尺寸，相比同排量直列或V型动力单元，能大幅压缩动力舱的纵向安装空间，对于机头尺寸受限的轻型螺旋桨飞机而言，这种结构优势是其他布局形式难以替代的。

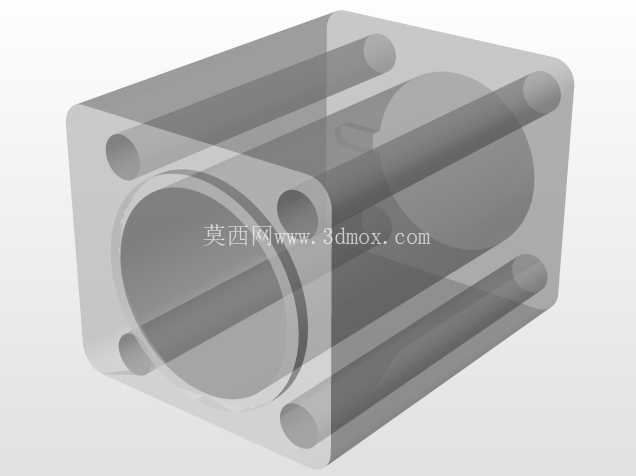

从实际功能层面看，这套组件完整覆盖了星形发动机的核心运动链路：中心位置的曲柄连杆机构承接六个活塞的往复运动，将各个气缸交替做功产生的直线推力转化为输出轴的旋转扭矩，径向均匀分布的缸体结构让每一组活塞的做功行程能够沿圆周方向均匀错开，运行过程中曲轴的受力更加均衡，不需要额外加装大质量平衡轴就能抵消大部分往复惯性力，整机运转的平顺性在中低转速区间表现尤为突出。每个气缸单元都集成了独立的活塞、缸套、连杆连接端以及缸盖固定结构，透明化的缸体展示设计可以直观观察活塞在缸套内的往复运动轨迹，以及连杆与曲轴偏心轴颈的配合关系，对于理解星形发动机的配气相位、做功顺序有着极强的参考价值。

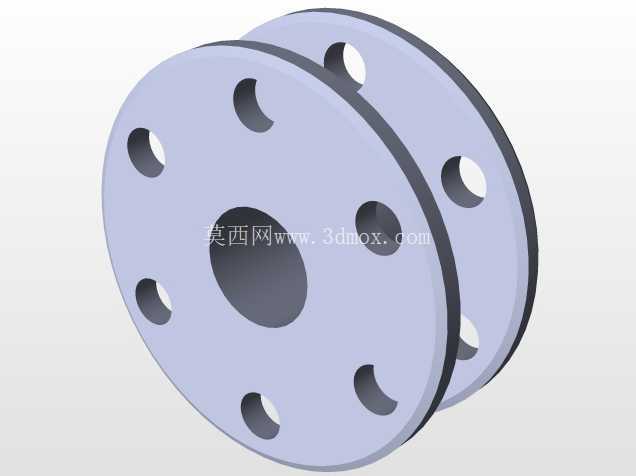

设计思路上，这套结构充分考虑了航空动力单元的维护便利性与散热需求，径向排布的缸体全部裸露在外部气流通道中，飞行过程中迎面而来的高速气流可以直接冲刷每个缸体的外壁，不需要设计复杂的水冷管路与散热系统，既降低了动力系统的整体重量，也减少了冷却液泄漏、管路故障带来的飞行风险。安装边界方面，整套动力单元通过后端的安装支架与机身防火墙连接，支架上的定位孔位按照航空动力安装的通用标准设计，输出轴端预留了螺旋桨安装的法兰接口，安装时只需要保证输出轴与机身轴线的同轴度误差在允许范围内，就能完成动力单元的固定，不需要对机身结构做额外的大规模改装。

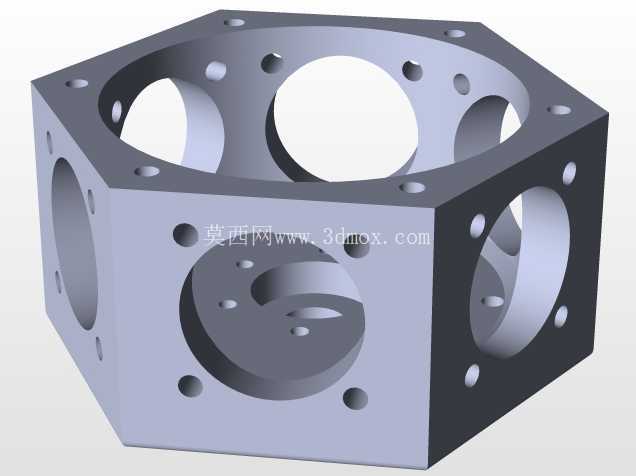

从结构细节来看，六个气缸的连杆采用了星形发动机特有的关节式连接设计，主连杆直接固定在曲轴轴颈上，其余五个副连杆通过铰接点与主连杆的关节座连接，这种设计既保证了所有活塞的运动行程一致，也避免了多连杆在中心区域的运动干涉，整套运动机构在运行过程中，各个部件的运动轨迹都经过了空间校核，不会出现部件碰撞、运动卡滞的问题。缸体的固定螺栓采用周向均匀排布的方式，每个缸体与中心曲轴箱的连接面都设计了定位止口，装配时可以通过止口快速定位缸体的安装角度，保证各个气缸的轴线都准确交汇于曲轴的中心位置，避免因为安装偏差导致活塞偏磨、连杆受力异常的问题。

对于从事航空动力改装、小型飞行器设计的工程人员而言，这套结构可以直接作为星形动力单元的设计参考，在其基础上根据实际排量需求调整缸径、行程参数，匹配对应的点火、供油系统就能形成可实际运行的动力方案；对于三维结构设计从业者而言，这套模型完整展示了径向排布多运动部件的空间校核方法、复杂装配体的配合关系处理技巧，能够为同类圆周布局的多组件装配设计提供成熟的参考思路，尤其是在处理多连杆同步运动、空间干涉检查、安装接口标准化等问题上，这套结构的设计逻辑具备很高的工程借鉴价值。
