多缸径向排布星形内燃机结构设计

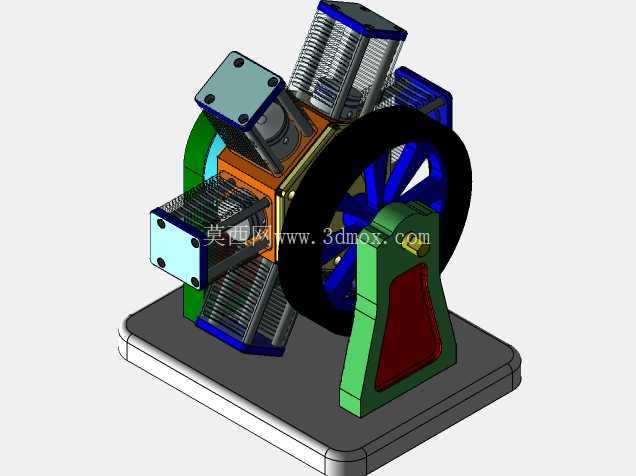

本次呈现的星形内燃机结构，核心采用气缸环绕中心曲轴呈圆周径向排布的布局，这类动力装置最早在航空领域得到规模化应用，早期活塞式螺旋桨飞机受机头迎风面积限制，需要在有限径向空间内布置更多气缸以提升排量，星形结构刚好匹配这一需求——相比直列或V型发动机，同排量下星形机的轴向长度更短，曲轴受力更均匀，能在紧凑的机头空间内输出足够功率，支撑螺旋桨产生足够推力。除航空场景外，部分特种作业车辆、小型固定动力站也会采用这类结构，依靠其高可靠性、高功率密度的特性，在空间受限但对动力输出稳定性要求高的场景下服役。

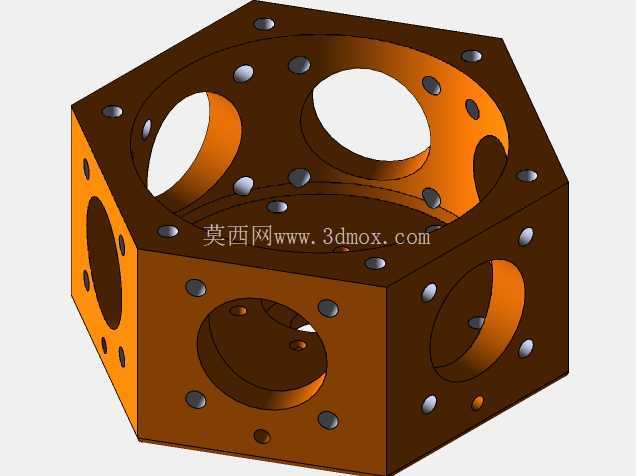

从结构功能来看，各气缸沿圆周均匀分布，活塞通过连杆直接与中心曲轴的曲柄销连接，做功行程中活塞的径向推力直接传递至曲轴，相比多拐曲轴的直列发动机，动力传递路径更短，机械损耗更低。多缸依次做功的特性让曲轴输出扭矩波动更小，运转平顺性更优，即便单缸出现故障，其余气缸仍可维持基础运转，这也是航空场景优先选用该结构的核心原因之一，能大幅提升动力系统的冗余可靠性。

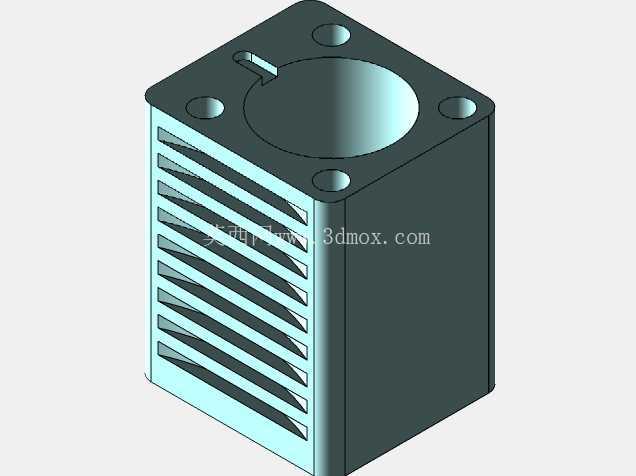

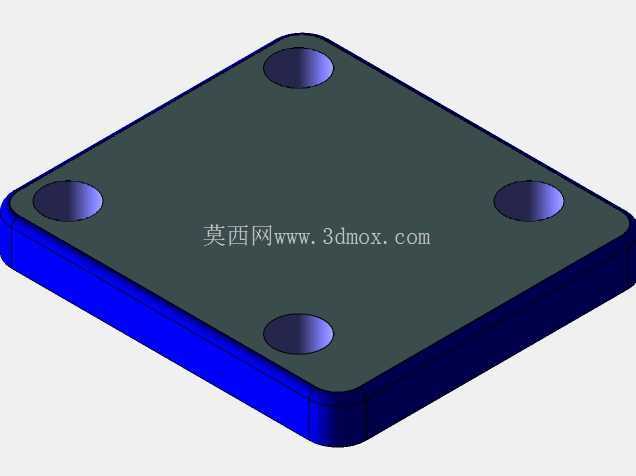

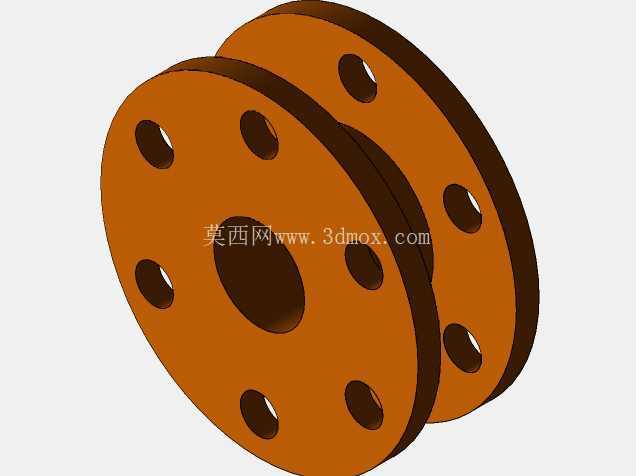

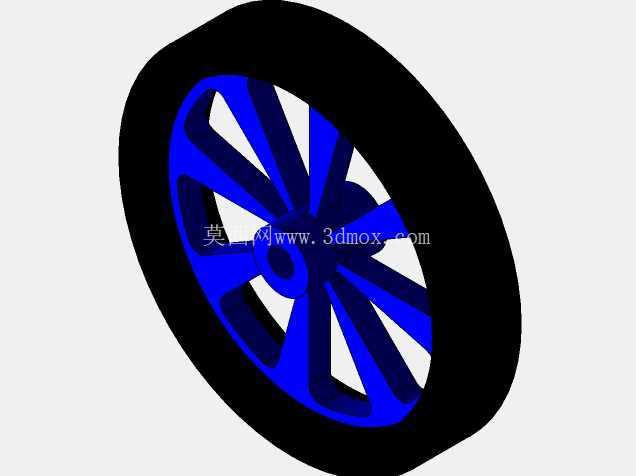

设计层面首先要匹配安装边界约束，整个动力单元的安装基座为带定位凸台的平板结构，基座上预留的安装孔位需匹配载具的安装架尺寸，保证动力单元安装后与传动系统的同轴度。飞轮布置在曲轴输出端一侧，大直径飞轮可储存做功行程的能量，带动其余气缸完成进气、压缩、排气行程，同时平衡曲轴运转的径向跳动，飞轮外侧预留的连接法兰可直接对接螺旋桨或传动离合器，无需额外加装转接结构。气缸体采用散热鳍片结构，适配风冷散热需求，航空场景下飞行时的迎面气流可直接流经鳍片带走热量，省去复杂的水冷管路，降低整体结构重量与故障点。

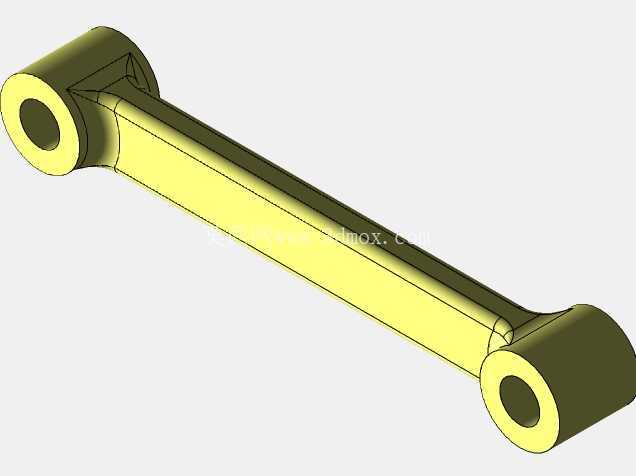

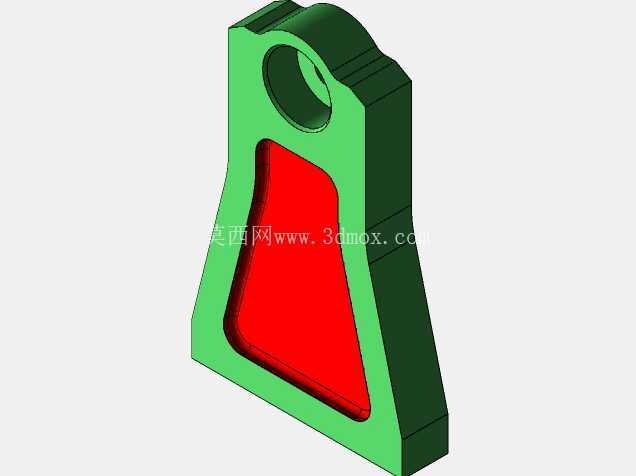

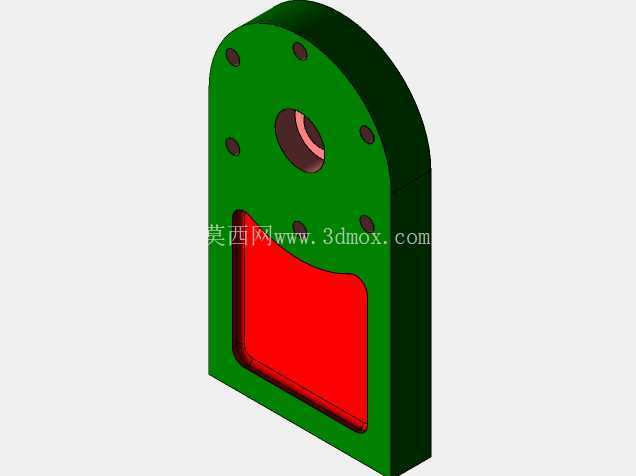

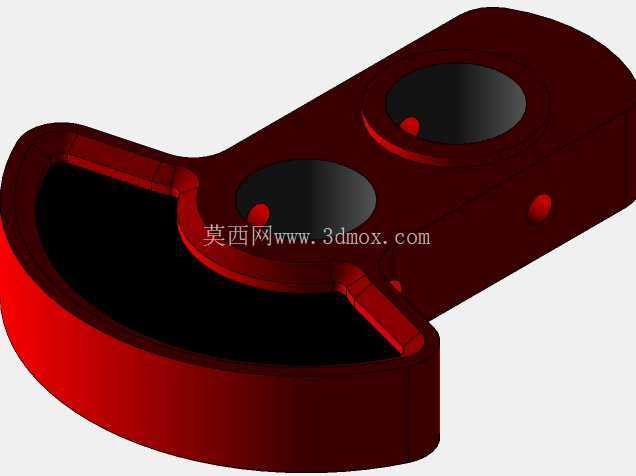

各气缸的进排气道统一布置在气缸外侧，配气机构集成在气缸头位置，减少管路弯折带来的进气阻力。支撑曲轴的主轴承座与基座采用一体化设计，保证曲轴运转时的支撑刚度，避免高转速下出现轴系共振。连杆采用分叉式结构适配单曲柄销的多连杆连接需求，保证各活塞的运动相位差均匀，做功间隔角一致，避免出现动力输出的脉冲突变。

外形尺寸上，整个动力单元的径向尺寸由气缸数量决定，本次设计的气缸数量适配中小功率需求，径向轮廓可适配轻型飞机、小型特种车辆的安装舱位，轴向尺寸从基座安装面到飞轮端面的距离控制在紧凑范围内，不会过多占用载具的轴向空间。安装时需保证基座平面度符合要求，固定螺栓采用对角预紧的方式，避免基座变形导致曲轴卡滞，输出端的连接法兰需做动平衡校验，与负载连接后保证整体轴系的跳动量在允许范围内，减少运转时的振动损耗。

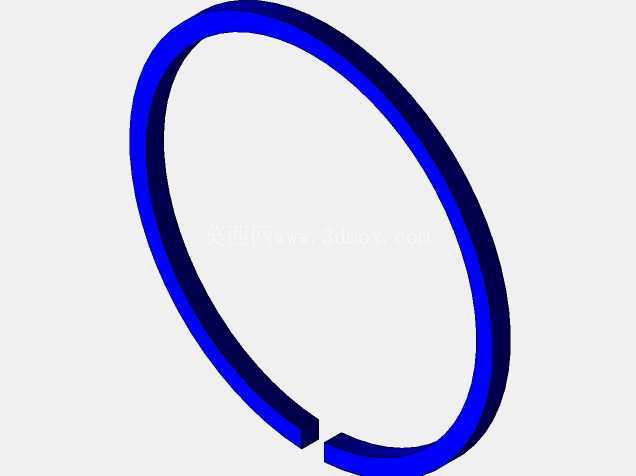

实际使用中，这类星形发动机的维护便利性也优于同功率的直列发动机，单缸拆卸无需拆解整个发动机本体，外侧气缸的火花塞、活塞环等易损件可直接在装机状态下更换，降低野外作业场景下的维护难度。气缸径向排布的结构也让润滑油路布置更简单，机油可依靠重力回流至底部油底壳，无需复杂的回油管路，进一步提升系统可靠性。
