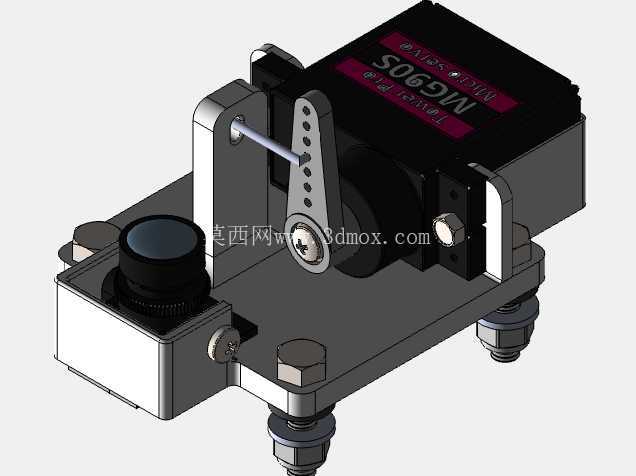

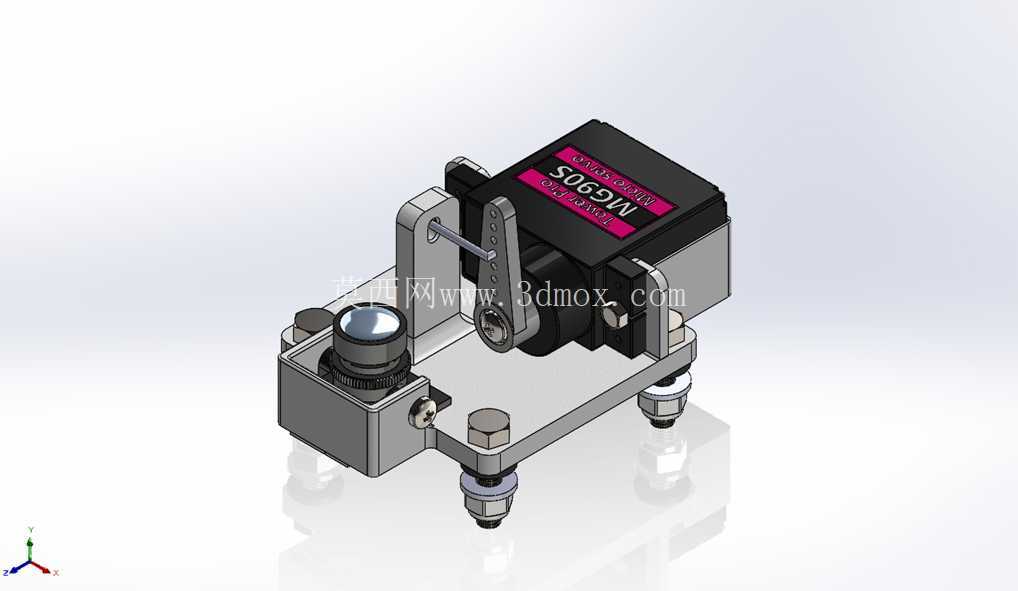

七英寸无人机伺服驱动载荷投放释放机构

　　在小型固定翼及多旋翼无人机的作业场景中，有效载荷的可靠挂载与精准释放是决定任务完成度的核心环节之一，尤其是针对七英寸轴距级别的远程无人机，其载荷舱空间有限、起飞重量约束严格，同时还要应对飞行过程中的振动、气流扰动、姿态快速变化等复杂工况，传统的卡扣式、电磁式释放结构要么重量超标，要么在持续振动下存在松脱风险，要么释放响应速度达不到作业要求，这款伺服驱动的载荷释放机构正是针对这类痛点完成的结构设计。从实际作业场景来看，这类释放机构可适配航拍测绘场景下的抛投式标记点投放、应急救援场景下的轻量化物资精准投递、巡检场景下的作业末端工具释放等多种任务，不需要对无人机原有飞控系统做大规模改装，只需要接入一路舵机控制信号即可完成触发，适配性较强。

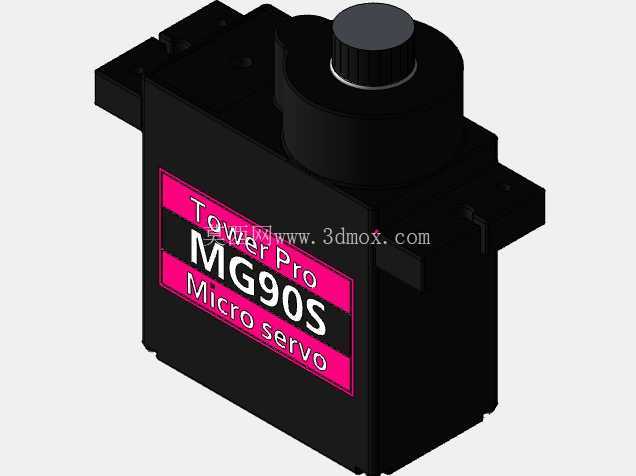

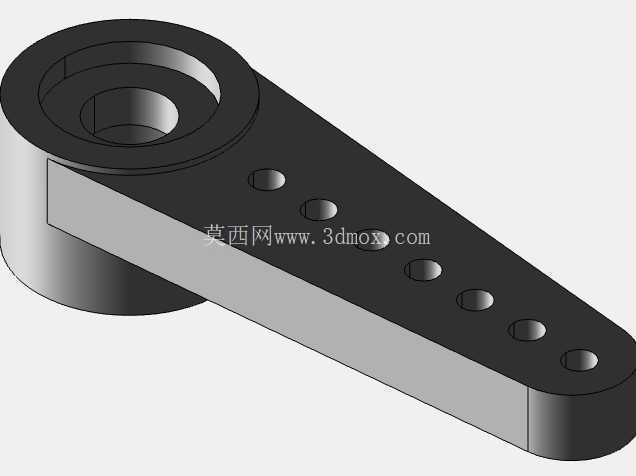

　　从功能特性上看，整套机构依靠伺服舵机提供锁止与释放的动力输出，锁止状态下通过金属摇臂与锁止座的形面配合完成载荷的受拉固定，飞行过程中不会因为气流颠簸、机动动作产生意外脱开，锁止接触面做了局部淬火硬化处理，长期反复使用也不会因为磨损出现锁止间隙过大的问题；释放动作触发时，舵机带动摇臂转动到设定角度，锁止约束解除，载荷在自身重力作用下完成脱离，整个动作响应时长控制在0.2秒以内，不会出现卡滞、拖挂的情况。

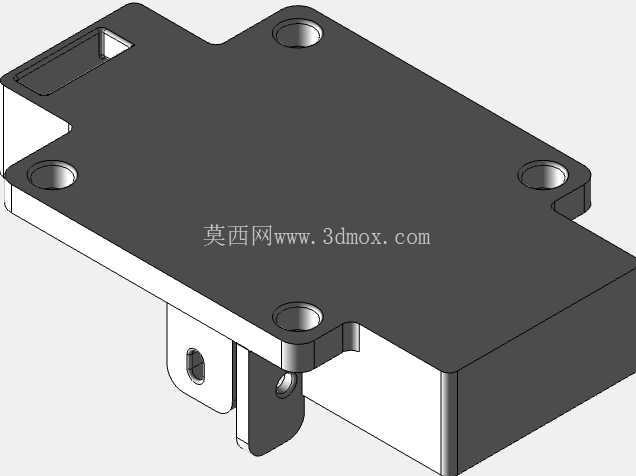

　　设计思路上，整套结构优先控制自重，主体安装基座采用6061铝合金铣削加工，在保证结构刚性的前提下尽可能去除非受力区域的材料，整体重量控制在18克以内，不会过多占用无人机的有效载荷配额；结构布局上把舵机安装位、锁止组件、挂载接口做了集成化设计，所有零部件都布置在安装基座的同一侧，不会出现突出的结构件干涉无人机机臂或者桨叶的气流场。安装边界方面，基座上预留了四个带橡胶减震垫的安装柱，安装孔位间距适配七英寸远程无人机的标准载荷安装孔距，安装时不需要额外打孔，直接通过配套的不锈钢螺丝即可完成固定，安装后整体突出载荷平台的高度不超过22毫米，横向最大尺寸不超过35毫米，纵向尺寸不超过40毫米，不会超出多数七英寸无人机的载荷舱轮廓；挂载接口采用标准的M3螺纹连接位，可适配不同规格的载荷挂架、吊舱连接座，不需要额外加工转接件。

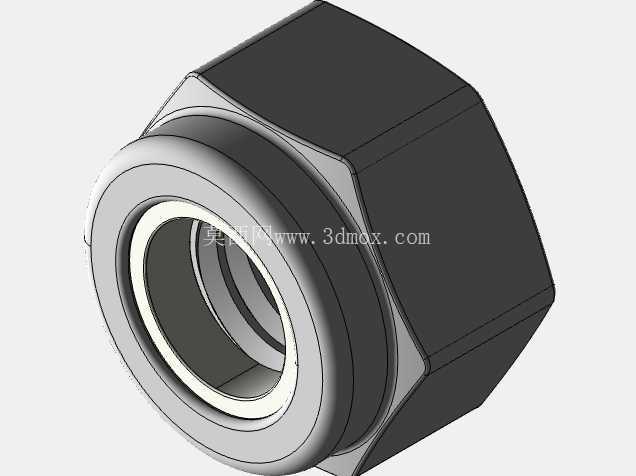

　　结构细节上，舵机与锁止摇臂的连接采用金属销轴配合防松卡簧，避免飞行振动导致销轴脱出；锁止位置设置了机械硬限位，即使舵机出现控制信号偏差，也不会因为摇臂过转导致锁止失效；基座底部的减震垫采用丁腈橡胶材质，硬度为邵氏45度，既可以过滤飞行过程中机体传递到释放机构的高频振动，避免舵机齿轮因为长期振动出现磨损，也能在挂载载荷时提供一定的预紧力，减少锁止间隙带来的晃动。在实际装机测试的工况下，这套机构可以可靠挂载最大300克的有效载荷，在无人机做最大3G的机动动作时，锁止结构不会出现形变松脱，在-10℃到50℃的环境温度区间内，舵机的输出扭矩不会出现明显衰减，释放动作一致性稳定，不会因为低温导致橡胶件变硬、动作卡滞。和常见的同级别释放机构相比，这套结构没有采用复杂的连杆传动结构，零件总数控制在12件以内，日常维护只需要定期检查锁止接触面的磨损情况、舵机固定螺丝的松紧度即可，不需要复杂的调校，普通的无人机运维人员即可完成拆装维护，组装时的公差容忍度较高，即使零件加工存在0.1毫米以内的尺寸误差，也不会影响锁止与释放动作的可靠性，适合小批量配套生产。
