Uavionix AV-30C航空机载显示装置结构

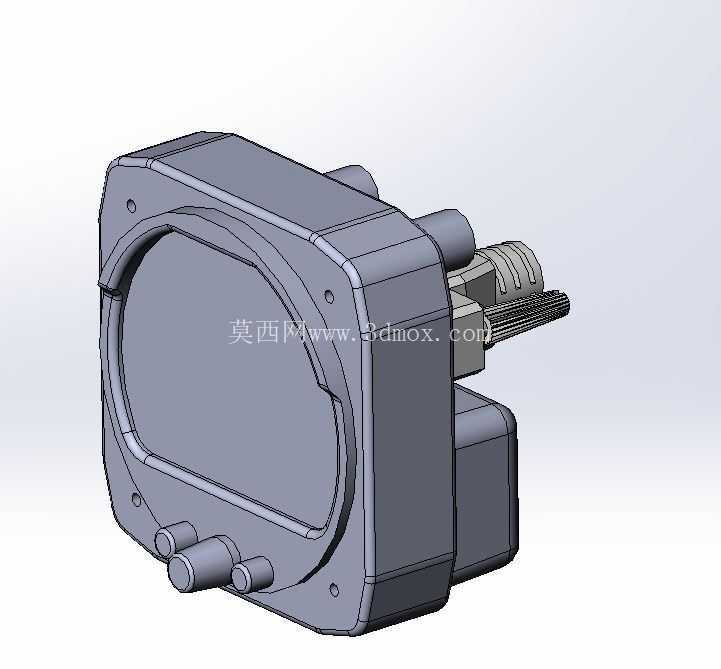

　　正面的圆形显示区域预留了密封胶圈安装槽，可满足机载环境下的防尘、防泼溅要求，显示区域周边均匀分布的安装孔位，匹配标准航空仪表的安装孔距，能够直接替换传统3寸标准机械航空仪表，无需对原有座舱面板做大规模开孔改造，大幅降低改装的结构改造成本。壳体侧面伸出的多芯连接器结构，做了阶梯式的防呆设计，不同直径的定位柱可避免插接线缆时出现错接、反接问题，连接器尾部预留的线缆弯折空间，适配机载环境下不同走向的线束布置，不会因为线束弯折半径过小导致线芯断裂。在通用航空及轻型无人机航电系统改装、配套场景中，这类机载显示装置承担着飞行姿态、航向、关键飞行参数整合显示的核心作用，替代传统机械仪表实现座舱面板的集成化升级，不少轻型运动飞机、小型无人机的地面站配套、机载航电迭代都会用到同规格的显示单元。从结构设计逻辑来看，整个壳体采用压铸成型工艺适配量产需求，主体轮廓做了圆角过渡处理，避免尖锐边角在安装、维护过程中划伤操作人员，同时也能降低机载环境下振动带来的应力集中问题。

　　正面下方突出的三个圆柱形调节旋钮，每个旋钮的根部都做了限位凸台，旋钮旋转行程内不会与面板表面发生干涉，旋钮的直径与突出高度适配戴航空手套操作的触感需求，不需要摘下手套就能完成参数调节、模式切换操作，符合低空飞行场景下的操作逻辑。整个装置的安装边界严格遵循通用航空小型仪表的安装尺寸规范，壳体后部的容纳腔深度控制在常规座舱面板的安装夹层厚度范围内，不会穿透面板后部与其他航电设备发生空间干涉，壳体背部预设的两个固定柱位，可搭配减震橡胶圈实现与安装面板的软连接，过滤无人机飞行、小型飞机巡航过程中发动机传递的高频振动，避免内部显示元件、电路板因为长期振动出现松脱故障。

　　从建模还原的角度来看，整个结构完全对照公开的安装手册尺寸进行1:1复刻，对于手册未明确标注的内部安装筋位、壁厚过渡区域，结合压铸工艺的常规参数做了合理补全：壳体整体壁厚保持均匀，避免压铸过程中出现缩孔、填充不足的缺陷，转角处的脱模斜度符合铝合金压铸的生产要求，不需要额外做后期结构修正就能直接用于模具开发参考。装置整体重量控制在0.56磅左右，完全满足轻型飞行器、小型无人机对机载设备的重量控制要求，不会因为加装该显示装置导致整机重心出现明显偏移，安装时仅需要按照孔位定位、固定减震胶圈、插接对应线缆即可完成装配，不需要额外设计定制化的安装支架。

　　在实际应用场景中，该装置既可以作为主飞行显示单元搭配小型无人机的飞控系统使用，也可以作为备用仪表集成在轻型飞机的座舱面板上，壳体的压铸铝合金材质具备良好的电磁屏蔽性能，能够避免机载通讯设备、动力系统的电磁干扰影响显示精度，表面的哑光处理工艺也可以减少高空强光下的反光问题，保证飞行员在不同光照条件下都能清晰读取显示参数。结构设计上充分考虑了机载环境的使用特殊性，没有多余的突出结构，所有外部连接部位都做了密封适配，能够适应高低温交变、高湿度、轻度振动的复杂使用环境，长期使用过程中不会因为环境因素出现壳体变形、连接松动的问题。
