小型四轴航拍无人机一体成型机架结构

这款小型四轴无人机机架，主要面向消费级入门航拍、室内教学实训、青少年科创竞赛这类轻量化应用场景，日常使用中可承载微型飞控板、小型锂电池、空心杯动力组与微型摄像头模组，满足短距离低空拍摄、简易航线飞行、基础飞行动作演示的实际需求，整体结构无需额外复杂拼接件，可通过压铸工艺一次成型，适配小批量量产的加工需求。

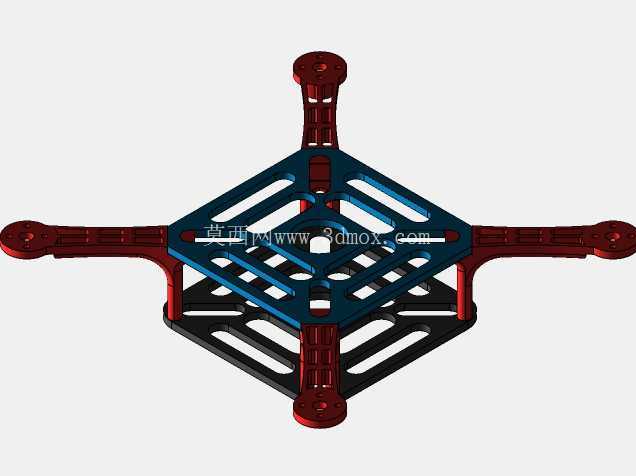

从结构功能设计来看，机架采用上下双层板搭配四个延伸机臂的一体化布局，上层板预留了多组纵横交错的镂空槽位，一方面是为了降低整体自重，减少飞行过程中的动力负载，另一方面这些槽位可直接作为飞控线、电调线、摄像头信号线的走线通道，避免飞行过程中线材晃动干扰飞控传感器，也能减少线材外露带来的风阻影响。下层板同样做了对应镂空设计，主要用于承载锂电池与电调模块，镂空结构可提升飞行过程中的散热效率，避免锂电池持续放电积热影响续航表现。四个机臂与中心板为一体连接结构，省去了传统机架机臂与中心板的拼接螺丝位，减少了装配环节的零件数量，也避免了螺丝松动带来的机臂震动问题，机臂末端设计有圆形电机安装座，安装座上预留了对应微型电机的固定孔位，孔位间距适配主流1020空心杯电机的安装尺寸，安装时无需额外打孔，直接用微型螺丝即可固定电机，安装座边缘做了加厚处理，可抵消电机高速转动带来的局部应力，避免长期飞行后机臂末端出现开裂变形。

设计过程中优先考虑了小型无人机的抗摔性能，机臂与中心板的连接位置做了圆弧过渡处理，没有直角应力集中点，日常飞行中如果出现轻度炸机，圆弧过渡结构可分散冲击力，降低机臂断裂的概率。中心区域的上下板连接柱与主体一体成型，连接柱高度预留了15mm的安装空间，可容纳厚度不超过12mm的标准微型飞控板，飞控安装位周边预留了3mm的调节间隙，方便安装时调整飞控的水平位置，确保飞控陀螺仪的初始校准精度。机架整体的安装边界控制在120mm见方的范围内，机臂长度从中心到末端为55mm，适配3寸以内的微型螺旋桨，不会出现桨叶打板的问题，整机装配完成后起飞重量可控制在80g以内，满足微型无人机的载重冗余要求。

从实际装配的角度来看，这款机架的所有安装孔位都做了同轴度对齐设计，上下板的固定孔、电机安装孔、摄像头安装位的公差控制在0.1mm以内，装配时无需额外修磨，新手也能快速完成整机组装。机架前端预留了微型摄像头的安装卡槽，可直接卡入宽度不超过20mm的微型FPV摄像头，卡槽位置做了15度的仰角设计，适配航拍时的视角需求，无需额外加装摄像头调节支架。机架底部预留了电池绑带的穿槽，可通过尼龙绑带固定不同容量的微型锂电池，穿槽宽度为5mm，适配常规宽度的魔术贴绑带，更换电池时操作便捷。

结构设计上还考虑了飞行过程中的震动抑制，机臂的截面采用工字型加强结构，在保证轻量化的前提下提升了机臂的结构刚性，减少电机高速转动时的机臂共振，避免共振传递到飞控导致飞行姿态不稳。上下板之间的连接柱做了局部减薄处理，可形成一定的阻尼效果，过滤一部分电机传递到中心板的高频震动，提升飞控传感器的采样精度，让飞行姿态更稳定。机架的边缘全部做了圆角倒角处理，没有尖锐毛刺，装配和日常携带时不会划伤手部，也能减少炸机时机架对周边物体的磕碰损伤。针对压铸成型的工艺特性，所有结构的拔模斜度控制在1.5度，壁厚均匀控制在2mm，不会出现壁厚差异过大导致的压铸缩孔、变形问题，成型后成品的良率更高，适合规模化生产。
