金属材质四旋翼无人机机架结构设计

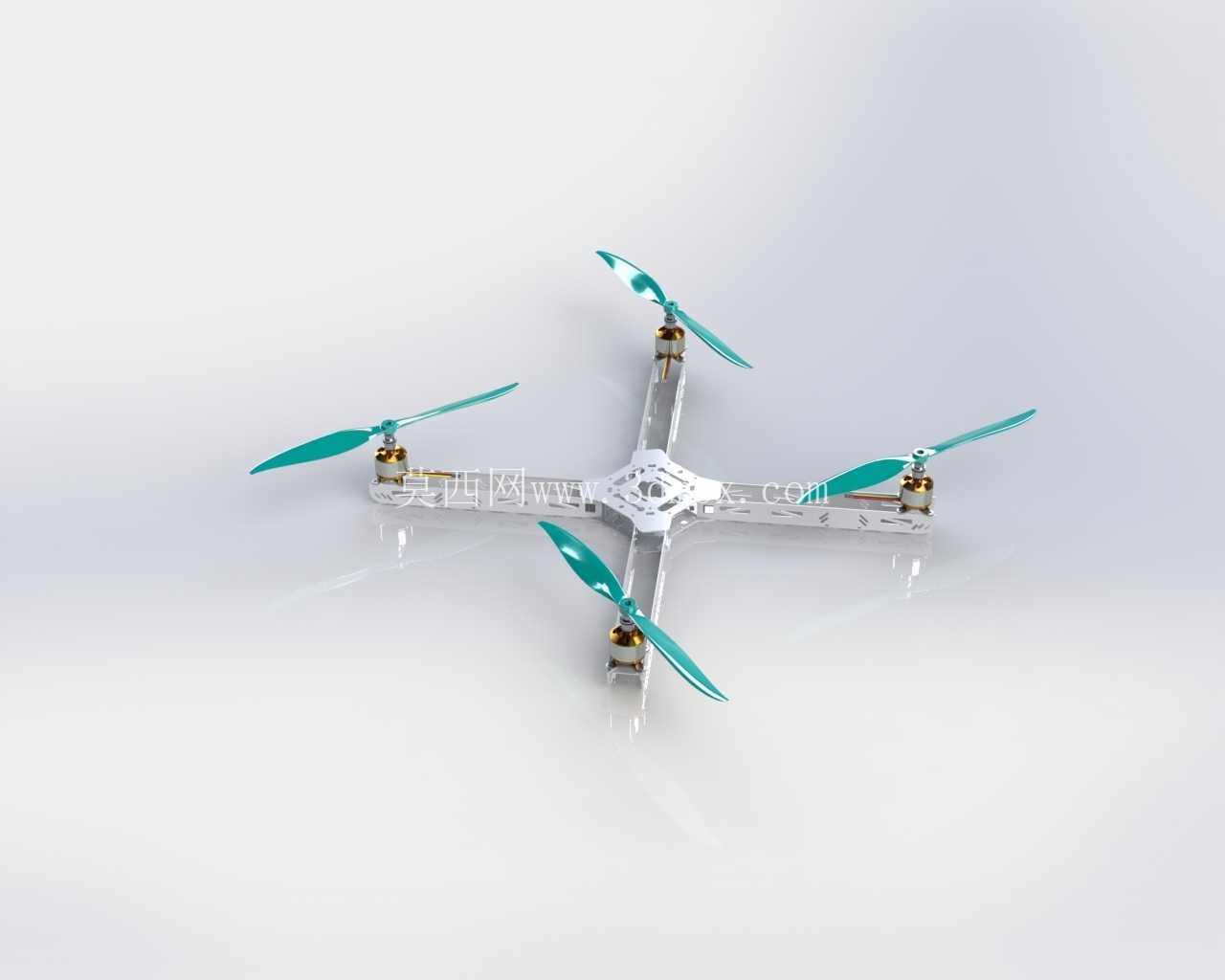

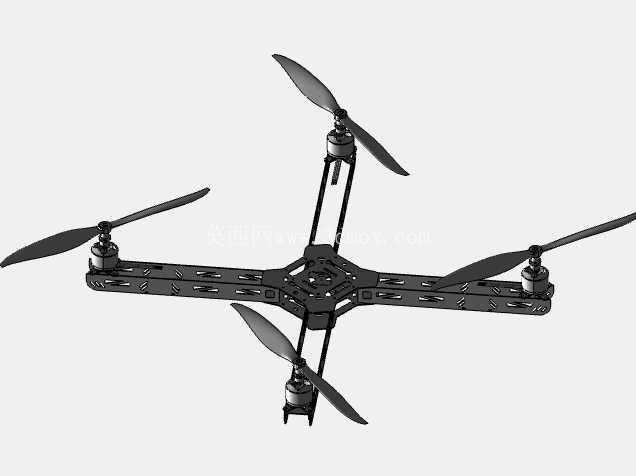

　　这款四旋翼机架采用金属材质加工成型，核心定位面向小型消费级航拍、低空巡检类无人机的装机适配场景，日常作业中可承载飞控板、电池、摄像模组等核心元器件，为整套动力系统提供稳定的安装基准。从结构设计逻辑来看，机架采用中心对称的X型臂展布局，四个机臂从中心安装台向外等角度延伸，相邻机臂夹角保持90度，这种布局能让四个旋翼的升力输出均匀分布在重心四周，飞行过程中姿态调整的力矩传递更直接，可有效降低偏航、俯仰动作时的结构形变余量。

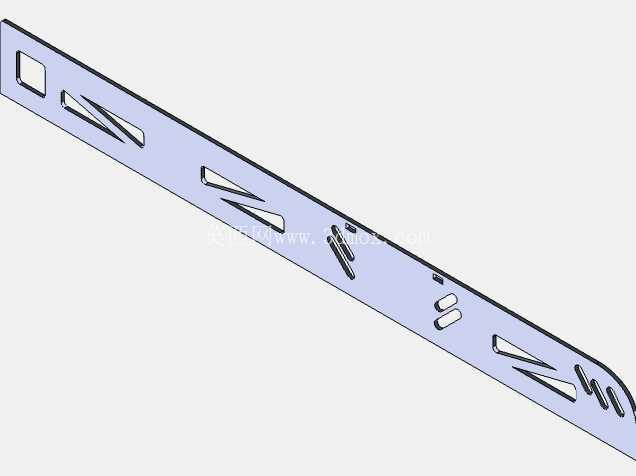

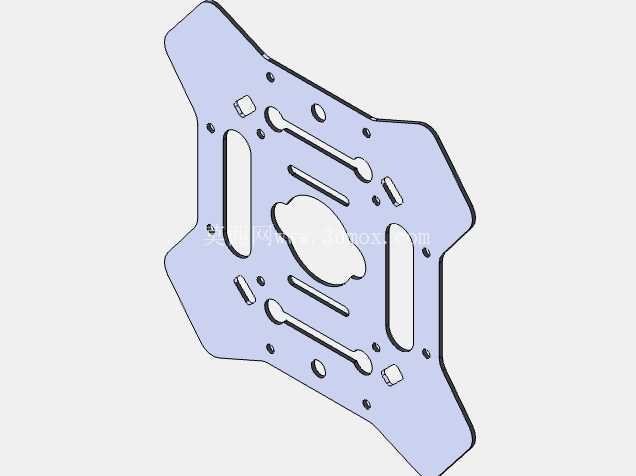

　　中心安装台做了下沉式平面设计，表面预留多组规则排列的安装孔位，孔位间距适配主流飞控板、电调、电池固定座的安装尺寸，装机时无需额外打孔改造，可直接通过标准紧固件完成核心部件的固定，中心区域的镂空减重槽在不降低结构强度的前提下，能减少整机自重，提升续航表现。机臂部分采用等截面金属型材加工，臂长经过动力匹配计算，既保证旋翼旋转时不会出现桨叶打臂的干涉问题，也能将机臂末端的电机安装座振动控制在合理区间，避免振动传递到中心台影响飞控传感器的采样精度；机臂与中心台的连接位置做了加强筋过渡处理，可承受飞行过程中急加速、急转向带来的侧向冲击力，降低炸机时臂根断裂的概率。

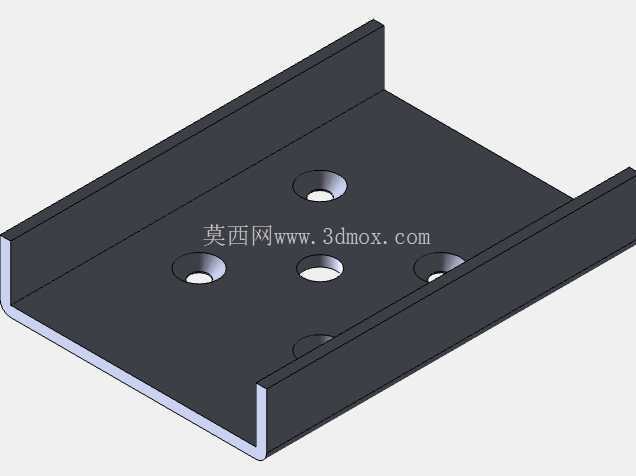

　　末端的电机安装座平面度控制在装机公差范围内，能保证电机安装后输出轴与机臂平面保持垂直，避免旋翼旋转时出现升力方向偏移导致的飞行姿态偏移问题。从安装边界来看，机架整体对角线轴距适配8-9寸螺旋桨的安装需求，机臂上下预留的安装空间可适配2204、2206系列常用无刷电机，中心台的内部净空可容纳3-4S规格的航模锂电池，底部预留的安装位可适配两轴、三轴小型云台，满足航拍作业的挂载需求。

　　实际应用中，这类金属机架相比常见的塑料机架，抗摔抗形变能力更强，日常作业中如果出现轻微擦碰、降落冲击，不会出现臂身开裂的问题，适合新手练习飞行、户外复杂环境巡检这类对机架耐造性要求较高的场景；金属材质的导热性也能辅助安装在臂根位置的电调进行散热，长时间大油门飞行时不会出现电调过热降功率的问题。设计过程中也充分考虑了装机的走线需求，机臂侧面预留了走线槽，可将电机与电调的连接线隐藏在槽内，避免飞行过程中线材被气流吹动产生晃动影响飞行稳定性，同时也能减少线材外露带来的风阻，提升飞行效率。机架整体的重心设计落在中心台的几何中心位置，装机时只要将电池、飞控等重量部件按照中心位置安装，无需额外做重心配平就能满足飞行的重心要求，降低装机调试的难度。需要注意的是，配套的螺旋桨仅作为装配示意使用，实际装机时需要根据选用的电机KV值、电池电压匹配对应尺寸的螺旋桨，保证动力系统的拉力匹配整机重量，预留足够的动力冗余应对突发的气流扰动。
