固定翼飞机木质尾翼组装结构设计

在轻型固定翼飞行器的结构设计体系中，尾翼作为保障飞行姿态稳定、提供航向与俯仰操纵力矩的核心气动部件，其结构合理性直接决定整机的飞行操控品质与结构可靠性。这套尾翼总成结构针对轻型低速固定翼飞行器的使用场景设计，主体承力与气动外形构件采用轻木、航空胶合板这类低密度木质材料加工，核心承力翼梁选用碳纤维材质，在严格控制结构自重的前提下，兼顾了气动外形精度、结构刚度与抗疲劳性能，适配最大起飞重量在150kg以内的轻型固定翼飞行器使用，可覆盖航模运动、轻型有人驾驶超轻型飞机、小型民用无人固定翼机等多类应用场景。

从实际使用功能来看，该尾翼总成属于固定翼类尾翼结构，主要承担飞行过程中的航向稳定、俯仰稳定作用，配套对应操纵面后可实现飞行姿态的精准调整，结构设计预留了操纵摇臂、传动拉杆的安装空间，无需对主体承力结构做二次切削加工即可完成操纵系统的装配。考虑到不同机型的尾翼安装位置、航向布局存在差异，该结构采用对称式构型设计，可通过镜像建模调整后适配不同尾撑布局、不同垂尾安装位置的机型，无需重新开展主体结构的拓扑优化与受力校核，能够大幅缩短同系列不同布局机型的尾翼结构研发周期。

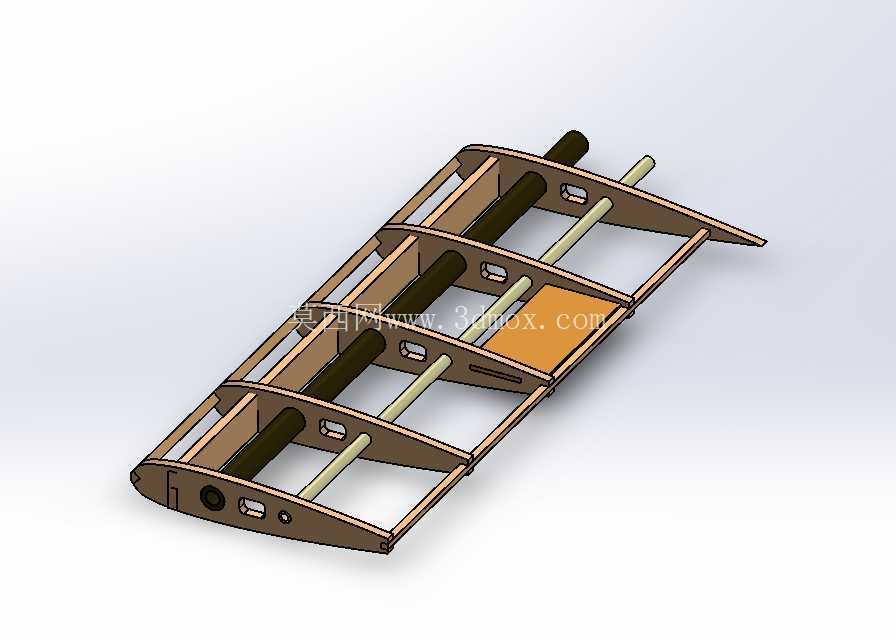

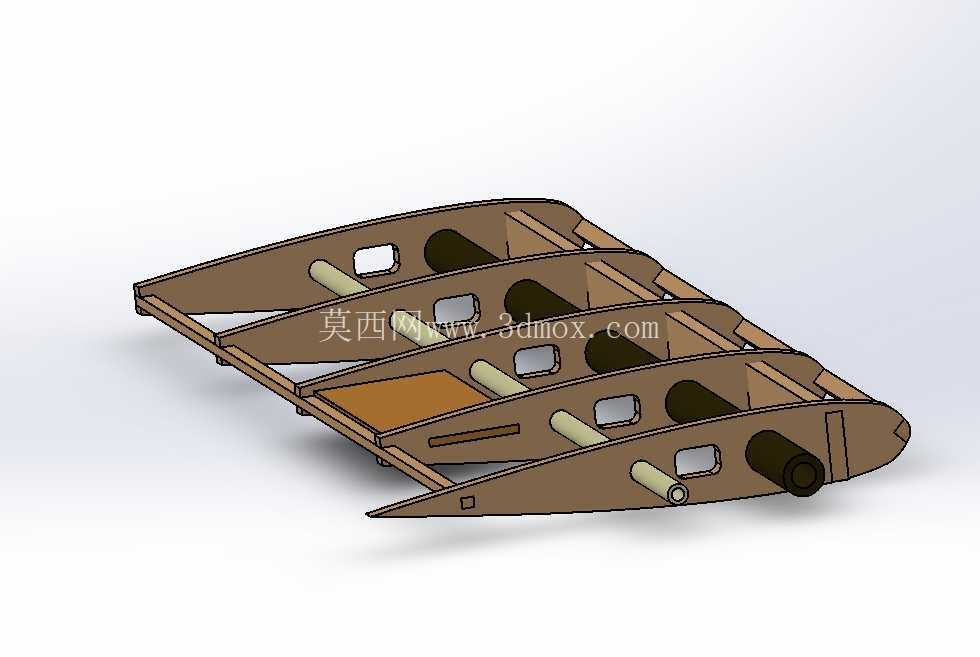

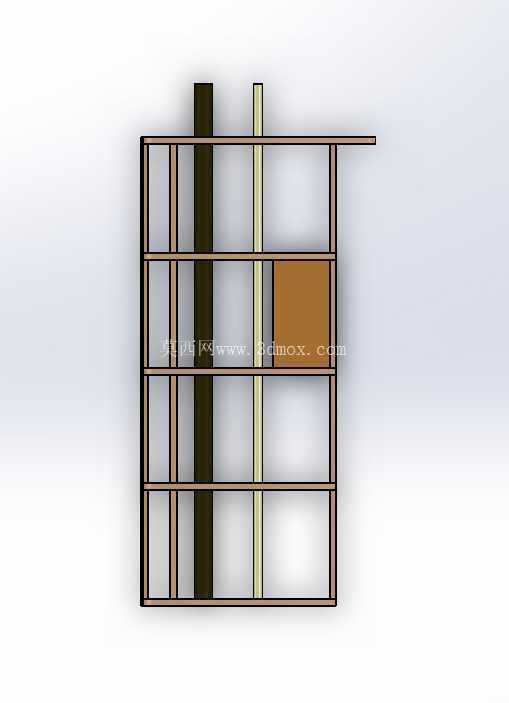

设计过程中，首先围绕低速飞行工况下的气动载荷分布做了针对性的受力路径规划：纵向布置的多组翼肋作为维持翼型气动外形的核心构件，按照等间距排布，每片翼肋上都预留了翼梁穿装孔、减重孔，在保证翼型轮廓精度的同时，尽可能去除非承力区域的材料，进一步降低结构自重；横向贯穿所有翼肋的碳纤维翼梁作为主要承力构件，承担飞行过程中产生的弯曲、扭转载荷，碳纤维材质的高比强度特性，能够在更小的截面尺寸下满足结构强度要求，相比传统木质翼梁可降低30%以上的翼梁自重，同时避免木质材料长期受交变载荷易出现的蠕变变形问题。翼肋之间设置有横向支撑条，用于提升整体结构的抗扭刚度，避免飞行过程中尾翼出现扭转变形导致气动效率下降；尾翼前缘采用弧形整板封装，后缘做楔形收薄处理，完全匹配低速翼型的气动外形要求，能够有效降低飞行过程中的压差阻力。

从安装边界与尺寸适配角度来看，该尾翼总成的根弦长度、展长尺寸可根据实际机型的气动设计参数做等比例缩放，主体结构的安装接口设置在翼根端，预留了与机身尾撑段连接的螺栓安装位，安装时可通过调整翼根处的连接垫片厚度，微调尾翼的安装角，适配不同机型的俯仰力矩配平需求。结构上所有木质构件的连接位置都预留了胶接工艺余量，装配时可采用航空结构胶完成翼肋与翼梁、支撑条与翼肋之间的连接，配合少量的销钉做定位加固，无需复杂的金属连接件即可完成整体装配，加工与装配门槛较低，适合小批量定制化生产场景。

在细节设计上，每片翼肋上的减重孔位置都经过受力校核，全部设置在翼肋的低应力区域，不会对结构整体强度造成影响；翼梁穿装孔的尺寸与碳纤维翼梁的外径采用小间隙配合，装配时涂胶后可保证翼梁与翼肋的连接整体性，避免飞行过程中出现构件之间的相对窜动。尾翼表面铺设蒙皮后，可保证整体气动外形的光滑度，木质材料的易加工特性也方便后续维修过程中对局部损伤构件做快速更换，相比全复合材料尾翼，维修成本可降低60%以上，同时也方便使用者根据实际飞行测试结果，对局部结构做微调优化，比如调整翼肋间距、增减支撑条数量，来匹配不同飞行工况下的刚度需求。

需要注意的是，该结构的载荷校核是针对低速飞行工况开展的，适用的最大飞行速度不超过200km/h，若用于更高飞行速度的机型，需要重新核算翼梁的截面尺寸、翼肋的排布间距，同时调整构件之间的连接强度，避免高速飞行下的气动载荷超出结构承载极限。另外，木质构件在装配前需要做防潮、防蛀处理，表面涂刷专用的航空木器涂层，避免长期使用过程中材料受潮变形，影响尾翼的气动外形精度与结构强度。
