高细节隐身喷气式歼击机外观结构数模

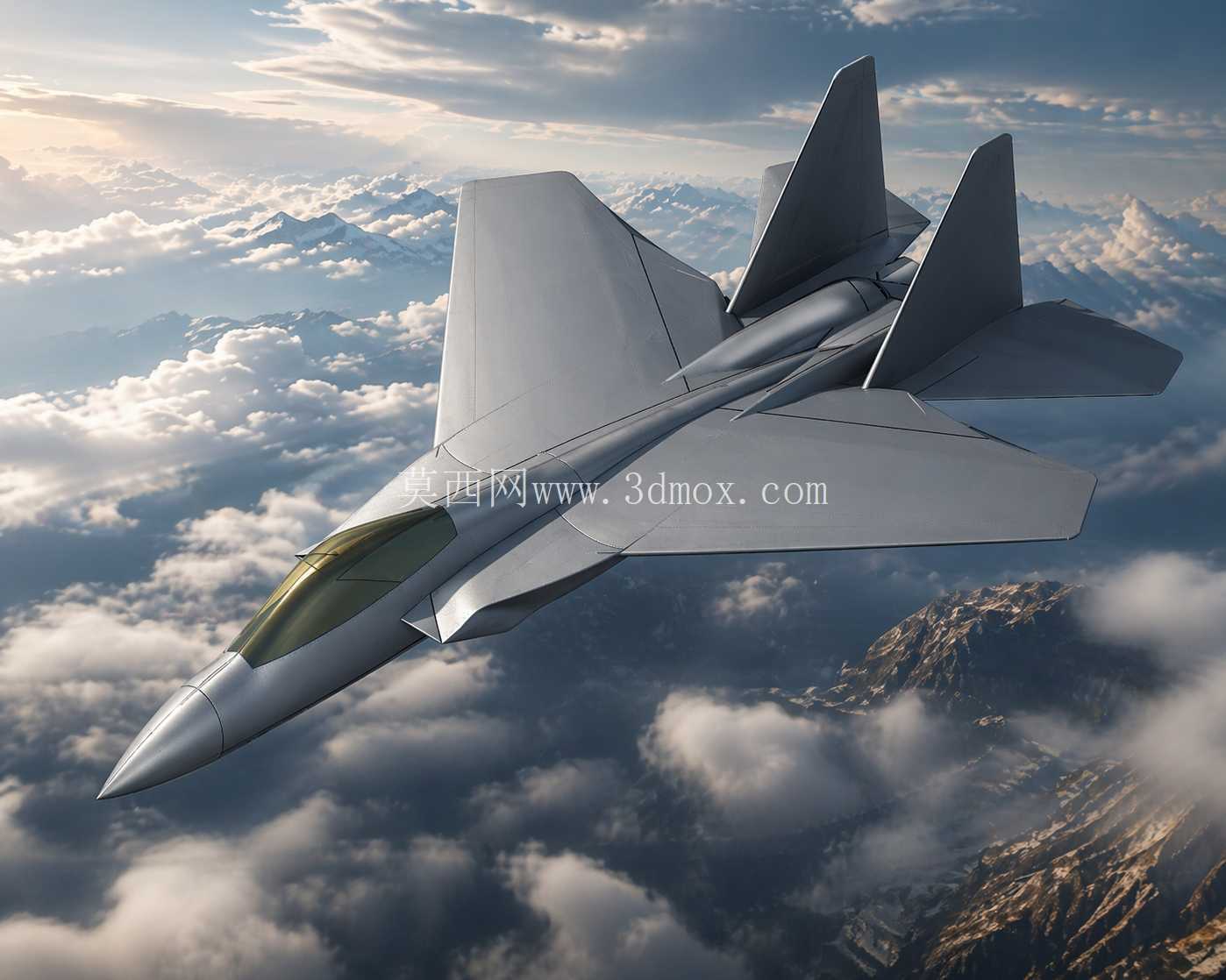

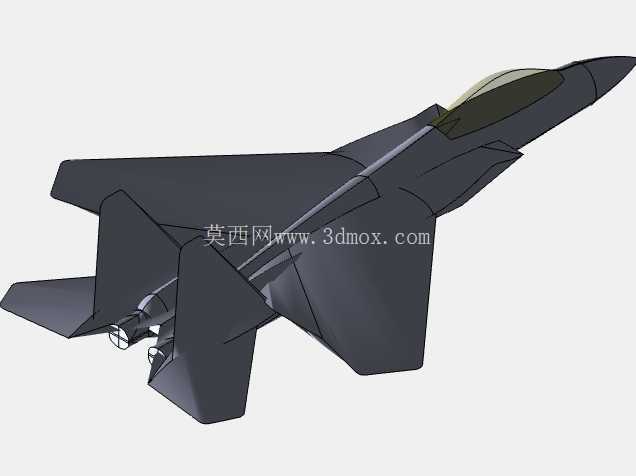

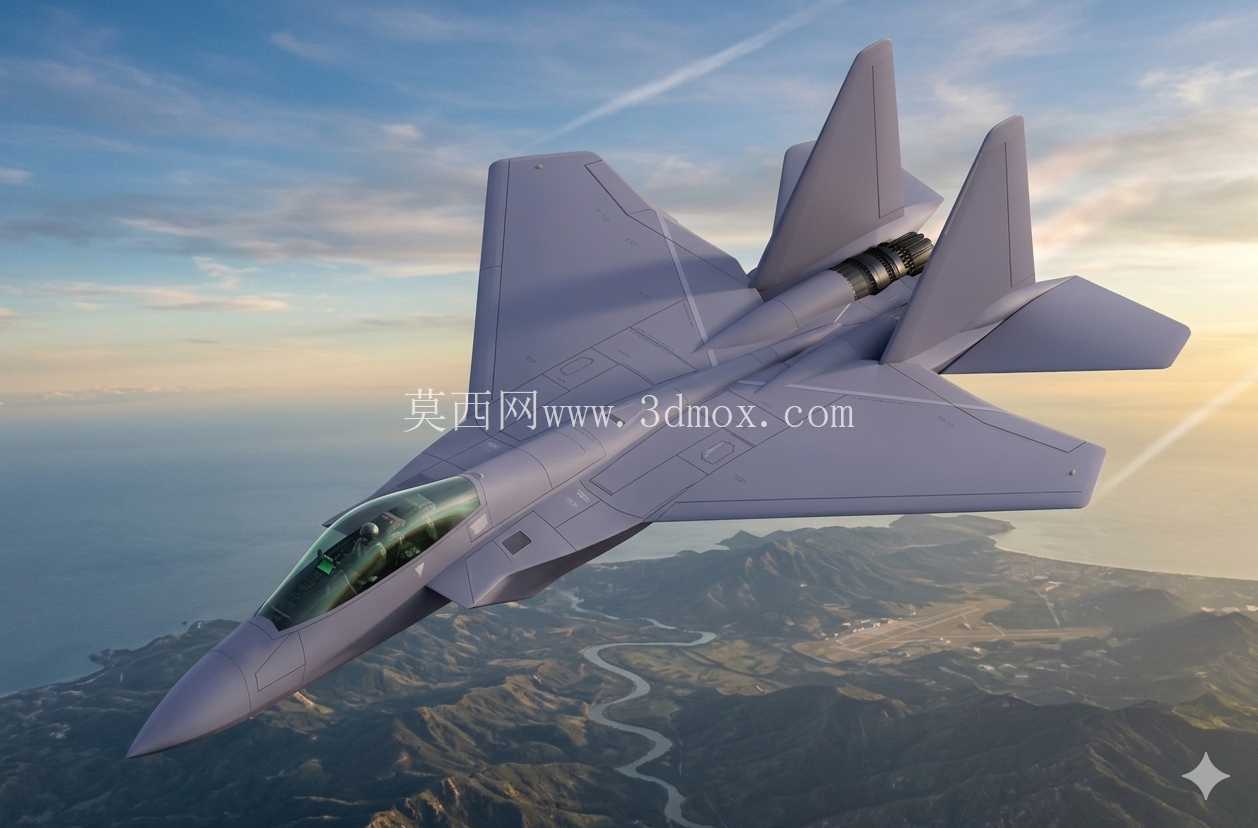

在航空装备研发、国防科普教具开发、空战模拟仿真场景搭建的过程中，高精度的战机外观结构数模是不可或缺的基础载体，本次梳理的这款喷气式歼击机数模，完全围绕现代制空战机的真实工程逻辑搭建，可覆盖从方案展示、教学演示到动画渲染的多场景使用需求。不同于简化的示意类模型，该数模完整还原了双发重型隐身战机的气动布局特征，机身采用翼身融合的流线型设计，整个曲面过渡严格遵循跨音速面积律要求，从机头雷达罩的锥形起始段，到座舱盖的整体式水泡形曲面，再到进气道前的附面层隔道结构、翼面与机身的衔接区域，所有曲面的曲率变化都做了连续顺滑处理，没有出现生硬的折角或曲面断层，能够准确还原真机在高速飞行下的空气流动特性，在做CFD初步仿真演示、风洞试验方案展示时，可直接作为基础外形参考使用。

数模的翼面结构做了分部件独立建模，包括前缘后掠的切尖三角主翼、外倾布置的全动垂尾、翼根处的边条翼结构，以及机身尾部的水平稳定面，每个翼面的翼型厚度、后掠角度、安装位置都参考真实战机的公开参数做了匹配，垂尾的外倾角度兼顾了侧向隐身需求与高速飞行时的方向稳定性，主翼的前缘襟翼、后缘副翼结构都做了独立的实体分割，后续如果需要做舵面偏转的动画演示、飞行动力学仿真验证，不需要重新拆分模型，直接对对应部件做旋转约束即可快速实现。座舱部分还原了整体式镀膜座舱盖的曲面形态，内部的弹射座椅轮廓、驾驶舱仪表台的基本布局都做了简化但准确的还原，既不会因为内部结构过于冗余影响模型运行流畅度，也能在做透明舱盖渲染、近景展示时呈现足够的细节真实感。

机身尾部的动力系统区域，完整还原了双发动机的圆形尾喷口结构，喷口的调节片做了分块式建模，能够清晰看到收敛扩张喷口的结构特征，尾喷口与机身尾部的整流过渡段做了平滑处理，尾椎的尺寸、位置也与真机布局一致，可满足发动机尾焰特效制作、尾部隐身特性演示的使用需求。起落架部分虽然是外观级建模，但也还原了前三点式起落架的收放舱位置、起落架支柱的基本形态与轮胎轮廓，在做地面停放状态展示、起降过程动画制作时，不需要额外补充起落架的基础结构。

从安装边界与尺寸适配的角度来说，该数模采用1:1真实比例搭建，整机长度、翼展、机高的比例关系完全符合真实双发重型战机的尺寸范围，在导入不同的三维场景时，只需要统一缩放比例即可与机场地景、空中加油机、机载武器等配套模型实现尺寸匹配，不会出现比例失调的问题。模型的所有部件都采用实体建模方式构建，曲面之间没有破面、重叠或缝隙，在做剖面展示、内部结构拓展建模时，可直接在现有模型基础上进行切割、加厚或内部结构补充，不需要花费大量时间修复几何错误。

在实际应用中，该数模可用于航空院校的航空概论课程教学，通过三维模型直观展示现代喷气式战机的气动布局特点与结构组成，帮助学员快速理解翼身融合、外倾垂尾、DSI进气道等设计的作用原理；也可用于国防教育场馆的互动展示内容制作，配合触控交互系统实现战机360度旋转查看、部件拆解演示等功能；在影视动画、空战游戏的内容开发中，该模型的曲面精度足够支撑中近景的渲染需求，经过简单的材质贴图调整即可呈现金属蒙皮、隐身涂层、座舱盖反光等真实质感；对于航空装备研发的前期方案论证阶段，该模型也可作为基础外形参考，快速验证不同气动布局调整方案的视觉效果与大致气动特性，缩短前期方案迭代的时间成本。

不同于需要配合生产制造的详细工艺模型，该数模重点聚焦于外形精度与结构逻辑的准确性，省略了内部管线、紧固件、蒙皮接缝等过于细碎的工艺细节，在保证视觉真实度与结构合理性的前提下，尽可能控制了模型的面数，在普通配置的电脑上也能流畅旋转、缩放与编辑，不会出现操作卡顿的问题。模型的坐标系采用通用的航空建模标准，以机头指向为X轴正方向，机翼展向为Y轴，垂直向上为Z轴，原点设置在整机的重心投影位置，在导入飞行仿真软件、动画制作软件时，不需要重新调整坐标系即可直接设置飞行动画参数，大幅降低后续使用的调整工作量。
