飞机起落架总成结构设计方案

项目分类:飞机 发布时间:2026-06-29 ID:1189624
  • 飞机起落架总成结构设计方案

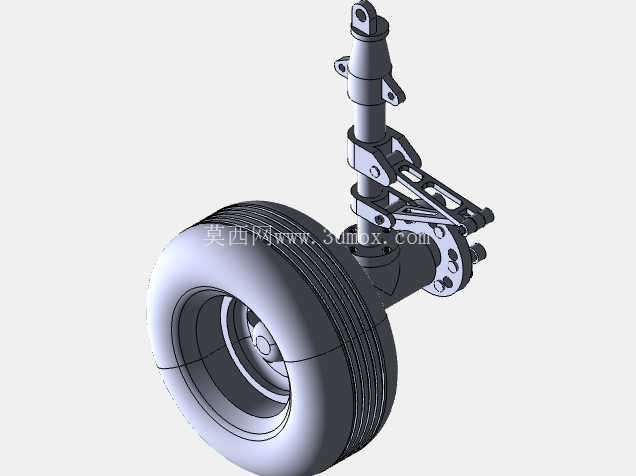

在民用支线客机、通用航空固定翼飞机的地面滑跑、起降冲击缓冲、停机承载场景中,起落架作为唯一承接机身与地面载荷的核心承力部件,其结构合理性直接决定整机起降阶段的安全性与地面操纵稳定性。这套起落架总成采用单支柱摇臂式布局,核心承载路径从机身对接法兰开始,经主缓冲支柱传递至轮轴,最终由充气轮胎将载荷分散至地面,整套结构同时集成了转向联动、冲击缓冲、刹车安装三类核心功能接口,无需额外附加转接构件即可完成与机身、机轮、刹车系统的装配对接。

从结构设计逻辑来看,建模过程完全遵循二维工程图的投影对应关系,先梳理各构件的运动副约束:主支柱上端的双耳接头对应机身安装点,保留绕航向轴的转动自由度以适配起降过程的姿态微调;支柱中部的摇臂铰接点连接扭力臂与锁止连杆,一方面限制支柱活塞杆的周向转动,避免机轮出现航向偏转偏差,另一方面在起落架收放过程中传递锁止动作的驱动力,确保放下位置的机械锁能够可靠卡合。轮组部分采用单轮配置,轮毂预留了刹车盘安装的止口与螺栓孔位,轮胎胎面的沟槽结构完全参照通航飞机常用的低压航空轮胎轮廓建模,能够准确还原轮胎在额定载荷下的接地印痕形状与压缩变形量,为后续的落震仿真提供准确的几何输入。

安装边界层面,主支柱上端的对接法兰采用6孔均布设计,孔位分度圆直径、螺栓孔径均匹配轻型通用飞机的机身起落架舱接口尺寸,安装时仅需保证支柱轴线与机身竖直基准面的夹角在设计公差范围内,即可满足起降过程的载荷传递要求。轮轴部分的轴径、轴肩定位尺寸完全适配对应规格的航空轮毂与圆锥滚子轴承,轴承安装位的粗糙度、同轴度要求在建模时通过几何约束做了隐含体现,能够直接导出工程图标注形位公差。整套结构的收放作动筒安装耳片位于支柱中部外侧,耳片孔的同轴度、衬套安装预留尺寸均符合航空机械构件的设计规范,作动筒伸缩行程与起落架收放角度的对应关系经过运动仿真验证,收放过程中不会与起落架舱内壁、周边管路构件发生运动干涉。

功能特性上,这套起落架结构同时兼顾了地面滑跑的方向稳定性与着陆冲击的缓冲能力:主缓冲支柱内部的油腔、气腔结构虽然未做完全的内部细节建模,但外部安装尺寸、行程限位结构完全参照真实产品设计,支柱外筒上的行程刻度标记位置对应正常着陆、最大冲击、停机压缩三个典型工况的支柱压缩量,能够为地面维护时的缓冲器压力检查提供直观的位置参考。扭力臂采用双片式铰接结构,铰接点的衬套预留间隙能够补偿支柱压缩过程中的长度变化,避免运动卡滞;转向连杆的接头采用球铰设计,能够适配前起落架转向过程中的空间角度变化,减少转向操纵的附加阻力。

针对结构设计从业者的建模参考价值而言,这套模型的装配约束逻辑完全还原真实产品的装配流程:从主支柱外筒与活塞杆的同轴配合开始,依次安装扭力臂、轮轴、轮毂、轮胎、锁止连杆、收放作动筒接头,每个构件的配合约束都对应实际装配的定位基准,没有多余的过约束,能够直接用于运动仿真、干涉检查、有限元分析的前处理几何输入。在细节处理上,所有构件的棱角处都做了符合航空零件加工要求的圆角过渡,避免应力集中;螺栓头、螺母的避让沉孔尺寸均符合标准件安装要求,不会出现装配时标准件与安装面干涉的问题;轮胎与轮毂的配合面做了精确的锥面定位,还原真实航空轮胎的装配压紧方式,能够准确模拟轮胎充气后对轮毂的压紧力传递路径。

在实际工程应用中,这类单支柱式起落架多用于起飞重量在1吨以下的轻型通用飞机、初级教练机,相比双轮支柱式起落架结构重量更轻,维护难度更低,能够在简易铺装跑道、草地跑道等不同场地条件下完成起降作业。建模过程中对不同工况下的构件位置做了对应配置:正常停机状态下支柱处于额定压缩行程,着陆最大冲击状态下支柱压缩至行程限位块位置,收放状态下支柱绕上端铰接点转动至收入起落架舱的位置,三个配置的模型可以直接用于不同工况的载荷分析、运动间隙检查,无需重新调整构件位置。
