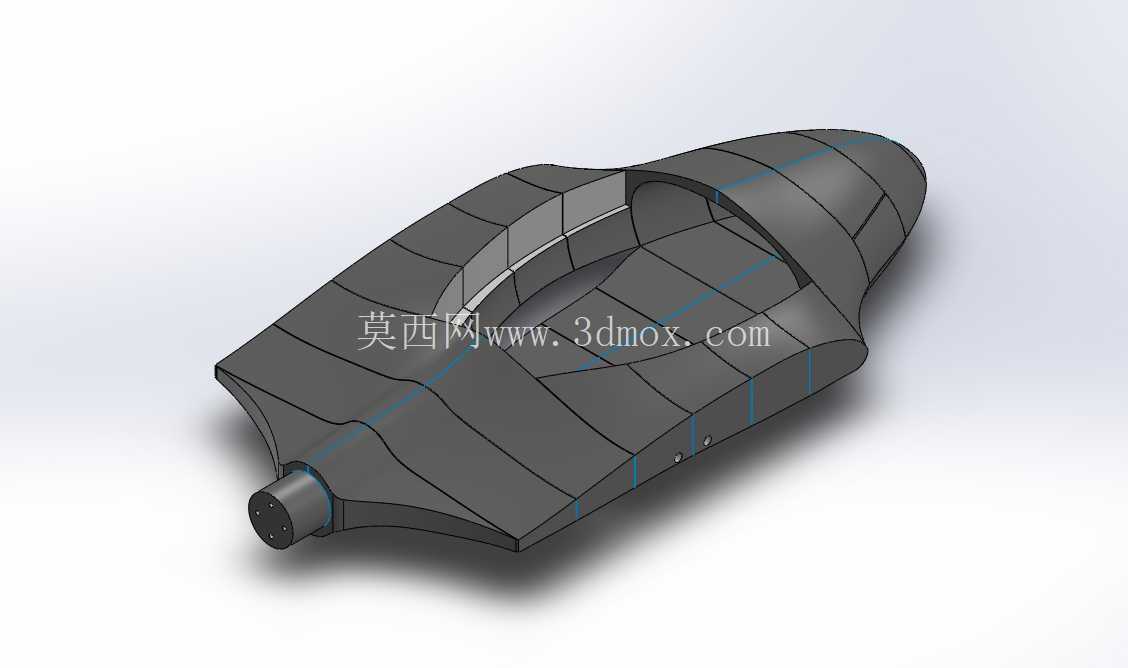

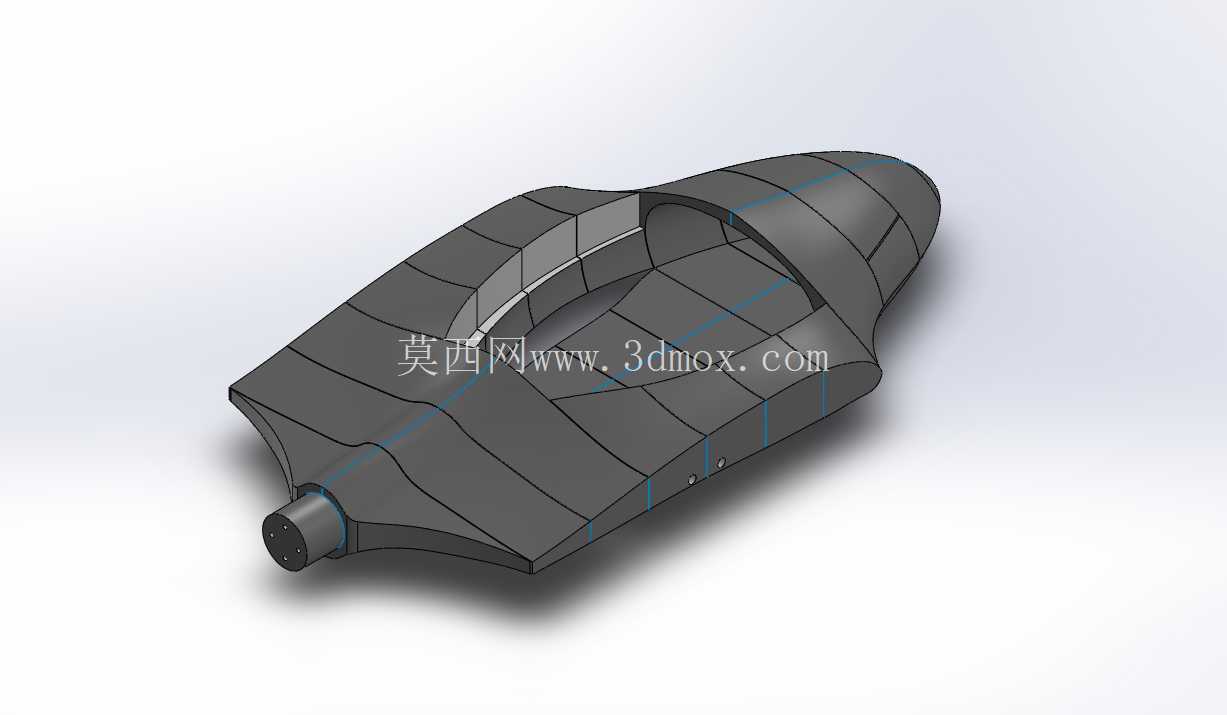

固定翼无人机机身分切结构设计

　　这款分切式的机身结构，正是针对一体化机身的实际使用痛点做的针对性优化，通过对机身壳体做合理的分块切割，在不破坏整体气动外形连续性、不损失主体结构强度的前提下，为内部的载荷布置、电子设备安装、线路排布预留了足够的操作空间。从结构设计逻辑来看，分切面的位置选择并没有随意设置，而是沿着机身气动曲面的应力分布低区做切分，避开了机翼安装位、尾撑连接位、电机座安装位这些需要承受交变载荷的核心受力区域，分切后的各个壳体块之间可以通过定位止口做精准对位，后期组装时既能保证拼接处的曲面顺滑度，不会在飞行过程中产生额外的气动阻力，也能通过粘接或者紧固件连接的方式恢复整体结构的刚性，不会因为分切设计出现机身结构刚度不足、飞行中产生形变的问题。实际应用场景中，这类分切机身既可以用于航模爱好者的自制固定翼飞行器组装，也能适配小型工业级固定翼无人机的开发需求，比如用于航拍测绘、环境监测、线路巡检的小型固定翼平台，往往需要根据不同的任务场景更换不同的载荷设备，分切后的机身可以快速打开对应舱段，更换相机、气体检测模块、信号中继设备等不同载荷，不需要将整个机身从机翼和尾翼上拆解下来，大幅提升了外场作业的效率。在固定翼航模及小型工业无人机的结构开发流程中，机身作为整架飞行器的核心承力载体，需要同时兼顾气动外形精度、内部设备安装空间、结构强度冗余以及后期维护拆装的便利性，不少初期设计的一体化机身往往会在实际装机阶段遇到各类问题——比如飞控、电调、电池、图传模块等电子元件的走线难以规整，载荷设备的安装位置受整体壳体限制无法调整到最优重心区间，后期检修内部元件时需要拆解大量紧固件甚至破坏壳体粘接面，大幅提升了调试和维护的时间成本。

　　在内部空间的规划上，分切后的机身腔体可以根据设备的重量分布做合理分区：电池作为整机组重量占比较高的部件，可以布置在机身重心位置的舱段，通过分切面的开口直接调整电池的前后位置，快速完成整机的重心配平，不需要额外增加配重块浪费起飞重量；飞控、GPS模块这类对安装位置精度要求高的元件，可以固定在机身中段的刚性安装座上，分切设计预留的操作空间可以方便地调整飞控的安装角度，校准加速度计和陀螺仪的时候不需要伸手进狭窄的一体化壳体里盲操作；电调、图传发射机这类发热量大的元件，可以布置在靠近分切面的位置，利用拼接处的细微缝隙或者预留的通风槽实现飞行过程中的被动散热，避免设备长时间工作过热出现故障。

　　从安装边界的角度来看，这款分切机身的各个分段在拼接完成后，整体的外形轮廓和原一体化机身完全一致，机翼对接槽、尾翼安装座、前拉电机座的安装尺寸和位置都没有做改动，可以直接适配原机型的全套机翼、尾翼、动力系统配件，不需要对其他配套部件做额外修改，降低了整机的改造成本；分切面的连接结构设计也兼顾了反复拆装的需求，采用定位止口加隐藏式紧固件的固定方式，多次拆装后依然能保证拼接精度，不会因为反复开合出现壳体错位、外形曲面不平顺的问题。

　　对于结构设计从业者来说，这类分切设计的思路也可以延伸到其他小型飞行器的壳体开发中，不需要为了追求壳体的一体化成型而牺牲内部设备的安装维护便利性，只要在分切位置选择、连接结构设计上做好力学仿真验证，完全可以在结构强度、气动性能和使用便利性之间找到最优的平衡点，避免出现为了工艺便利性牺牲实际使用体验的设计问题。在实际的装机测试过程中，这种分切结构的机身还能方便研发人员快速排查内部线路的故障，比如出现电调信号中断、电池接线松动的问题时，只需要打开对应位置的机身分块就能快速排查故障点，不需要把所有内部设备都从机身里掏出来，大幅缩短了地面调试的时间，尤其是在外场飞行测试的时候，这类设计的优势会更加明显，不需要携带复杂的拆解工具就能快速处理常见的设备故障，提升飞行测试的效率。
