孔用弹性挡圈卡簧三维结构设计

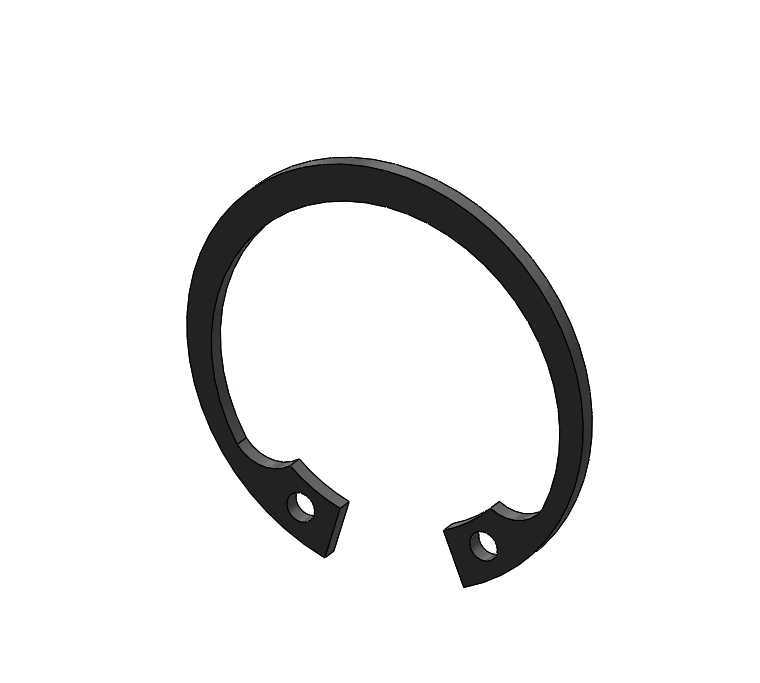

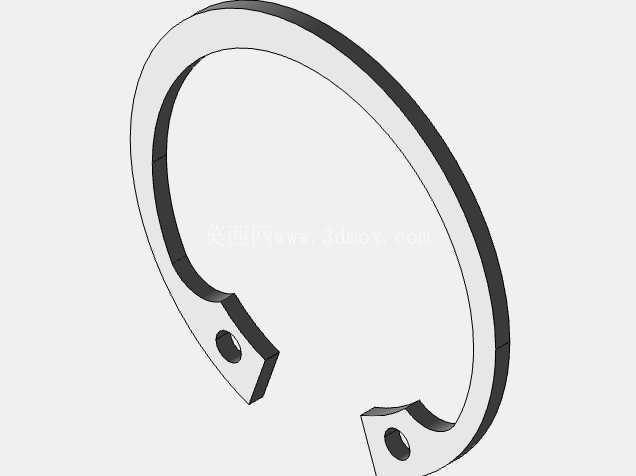

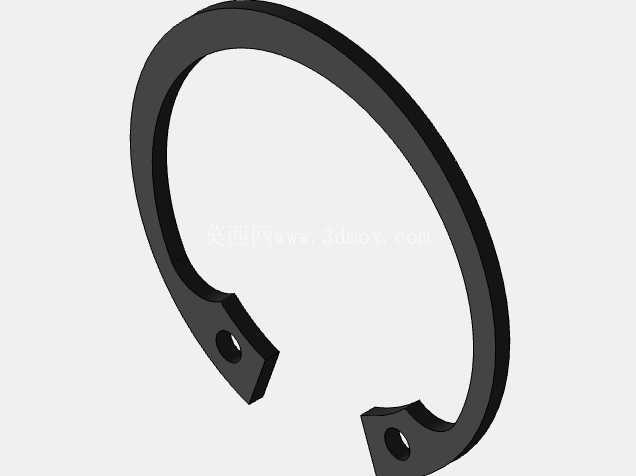

在各类机械装配场景中，孔用弹性挡圈是应用频次极高的轴向限位零件，这类零件看似结构简单，却直接决定了装配腔体内轴承、衬套、轴套类回转零件的轴向定位可靠性，一旦挡圈选型或结构设计存在偏差，轻则导致回转件轴向窜动引发设备异响，重则造成零件脱出引发设备停机故障。本次设计的这款孔用挡圈，针对常规35规格安装孔做了结构适配，整体采用开口C型结构设计，开口处设置两个带安装孔的钳口，方便装配时使用卡簧钳收缩挡圈外径，顺利送入安装孔内的环形卡槽后，依靠自身弹性张力撑开卡入卡槽，实现对孔内零件的轴向位置约束。

从实际应用场景来看，这类挡圈广泛覆盖减速器装配腔、液压阀块安装孔、电机端盖轴承室、泵体腔体内部的轴承限位场景，不需要额外加工螺纹孔或者设置压盖结构，仅需在孔内壁加工对应尺寸的环形卡槽，即可完成限位结构的装配，相比传统的轴端挡圈、压盖锁紧结构，能大幅压缩腔体内部的轴向安装空间，特别适合结构紧凑的小型动力传输设备、液压控制元件内部使用。在设计过程中，首先需要匹配安装孔的公称直径确定挡圈的自由状态外径，确保自由状态下挡圈外径略大于安装孔直径，卡入卡槽后外径能与卡槽槽底充分贴合，同时挡圈的截面厚度需要与卡槽的宽度尺寸匹配，避免间隙过大导致挡圈在卡槽内出现窜动，也避免厚度过大无法顺利卡入卡槽。

挡圈的两个钳口位置的安装孔中心距需要适配标准卡簧钳的钳头尺寸，确保装配过程中钳头能顺利插入孔内，收缩挡圈时受力均匀，不会因为局部应力过大导致挡圈出现塑性变形，失去弹性张力。挡圈的圆弧过渡段需要做等截面设计，保证整个环体的弹性变形量均匀，在反复拆装过程中不会因为应力集中出现断裂问题。从安装边界来看，这类挡圈安装时需要保证安装孔内壁的卡槽槽深尺寸统一，槽口边缘不能有毛刺或者加工倒角过大的问题，否则会导致挡圈卡入后贴合面积不足，承受轴向推力时容易从卡槽内脱出。挡圈的内径尺寸需要小于被限位零件的外径，确保被限位零件的端面能完全抵在挡圈的环形端面上，不会出现径向错位导致的限位失效。

在实际选型匹配时，还需要根据被限位零件承受的轴向推力大小，选择对应厚度和材质的挡圈，常规工况下采用65Mn弹簧钢制作的挡圈即可满足大部分通用机械的使用需求，在腐蚀工况下则需要更换不锈钢材质的对应规格挡圈。设计过程中对挡圈的开口尺寸做了优化，开口宽度控制在合理范围内，既保证装配时收缩量足够顺利送入孔内，也避免开口过大导致挡圈卡入卡槽后开口位置的贴合度不足，影响整体的限位强度。挡圈的两个钳口端面做了小角度倒角处理，避免装配过程中钳口边缘刮伤安装孔内壁或者卡槽表面，影响装配精度。

从三维建模的角度来看，这类零件的建模需要重点保证环体的曲率一致性，两个钳口的安装孔位置需要关于挡圈中心轴对称，避免出现偏心问题导致装配时受力不均。建模过程中需要对所有的锐边做倒钝处理，还原实际零件的加工工艺特征，避免模型出现不符合实际加工要求的尖锐棱角。这类挡圈虽然属于标准件范畴，但在非标设备设计过程中，经常会遇到标准挡圈尺寸无法适配特殊安装空间的情况，这时候就需要根据实际的安装孔尺寸、卡槽位置、轴向受力大小对挡圈的截面尺寸、开口大小、钳口结构做针对性调整，确保在有限的安装空间内满足轴向限位的强度要求。在装配验证环节，需要模拟挡圈收缩装配的变形过程，确认挡圈收缩到最小外径时不会出现应力超过材料屈服强度的情况，保证装配后挡圈能依靠自身弹性完全复位，紧密贴合在卡槽内部。
