牛顿气帽环形密封垫片结构设计

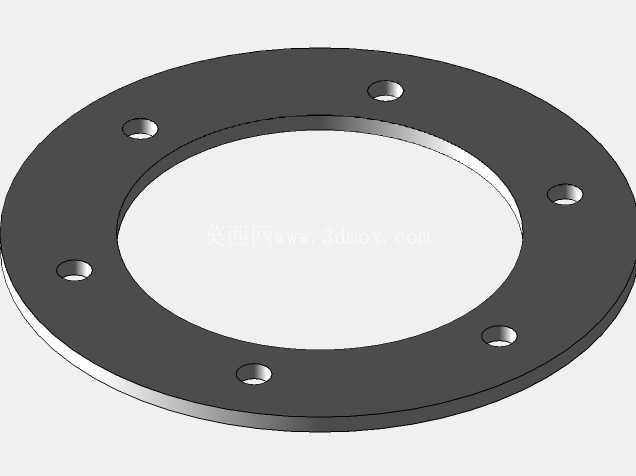

在流体输送、压力控制类设备的气路连接节点中，这类带安装孔的环形垫片是保障密封可靠性的核心基础零件，常应用于气动控制回路、压力容器端盖、气帽装配接口等位置，承担着介质密封、载荷分散、间隙补偿的多重作用。从结构设计逻辑来看，该垫片采用等厚环形基体设计，整体为扁平圆盘状中空结构，中心通孔为介质流通预留通道，沿圆周方向均匀分布的六个通孔为螺栓穿装定位位，孔位的分度圆直径、孔径公差需要和对接法兰的安装孔位完全匹配，避免装配时出现错位、别劲的问题，导致密封面压合不均引发泄漏。

设计这类垫片时，首先要明确对接工况的压力等级、介质属性与温度区间，不同的工况参数直接决定垫片的材质选型与厚度取值——如果是低压常温的气动回路，可采用耐油橡胶、改性尼龙等非金属材质，依靠材质自身的压缩变形填补密封面的微观凹凸；如果是中高压、存在温度波动的工况，则需要选用金属复合垫片或者金属平垫，依靠刚性接触配合密封涂层实现长期密封。该垫片的密封面为双侧平面，设计时需要严格控制两端面的平面度与平行度公差，平面度误差过大时，螺栓紧固后会出现局部压合不实的问题，平行度超差则会导致垫片单侧受力过大，长期运行后出现压溃、蠕变失效的问题。

从安装边界来看，垫片的外径尺寸需要略小于对接法兰的密封面外径，内径尺寸要略大于法兰的通径尺寸，避免垫片伸入流道内部干扰介质流动，或是突出法兰外缘导致压合边界不足。圆周分布的安装孔采用等角度排布，保证螺栓紧固时垫片各区域的压应力均匀分布，避免出现局部应力集中导致垫片破损。在实际装配场景中，这类垫片的安装需要配合定扭矩扳手按照对角顺序分次紧固螺栓，避免单次单侧紧固导致垫片偏移、压合力不均，同时要根据垫片材质设定对应的扭矩值，扭矩过大会导致垫片过度压缩失去回弹能力，扭矩不足则无法达到密封所需的比压。

在气帽类部件的装配场景中，这类垫片位于气帽与设备主体的连接端面之间，既要阻隔内部压缩气体的泄漏路径，还要缓冲设备运行过程中产生的振动，避免刚性连接的金属端面因为振动出现磨损、松动。设计阶段需要提前核算密封比压，根据螺栓的预紧力、垫片的有效密封面积计算单位面积的压应力，确保压应力处于垫片材质的允许工作区间内——既要高于介质压力所需的最小密封比压，也要低于材质的屈服强度，防止垫片被压溃失效。此外，垫片的边角位置需要做微小的倒角处理，去除冲压或机加工产生的毛刺，避免装配时毛刺脱落进入气路内部，造成阀件堵塞、回路故障。

从三维建模的角度来看，这类零件的建模需要优先保证安装尺寸的参数化关联，将通孔分度圆直径、孔径、垫片内外径、厚度等核心尺寸设置为可驱动参数，方便后续根据不同规格的法兰接口快速调整模型，适配不同的应用场景。建模过程中需要重点关注安装孔的位置度公差，孔位的角度偏差、径向偏差都会直接影响实际装配的适配性，通常这类安装孔的位置度公差需要控制在0.1mm以内，保证和标准法兰的孔位具备互换性。同时，密封面的表面粗糙度也需要在模型的工程属性中明确标注，非金属垫片的密封面粗糙度通常要求Ra3.2即可，金属垫片的密封面则需要达到Ra1.6甚至更高，才能保证微观层面的密封贴合效果。

在实际的设备运维场景中，这类垫片属于易损密封件，每次拆解气帽连接部位后都需要更换新的垫片，避免旧垫片因为已经产生压缩永久变形，二次装配后无法达到密封要求。设计时也需要考虑垫片的通用性，尽量采用标准的安装孔位排布与尺寸系列，减少非标规格的使用，降低后续运维的备件采购与管理成本。针对存在腐蚀性介质的应用场景，还需要在材质选型时增加耐腐蚀性能要求，避免垫片被介质腐蚀老化，出现密封失效、碎屑脱落污染介质的问题。
