十英寸长航程四轴航拍飞行器结构设计

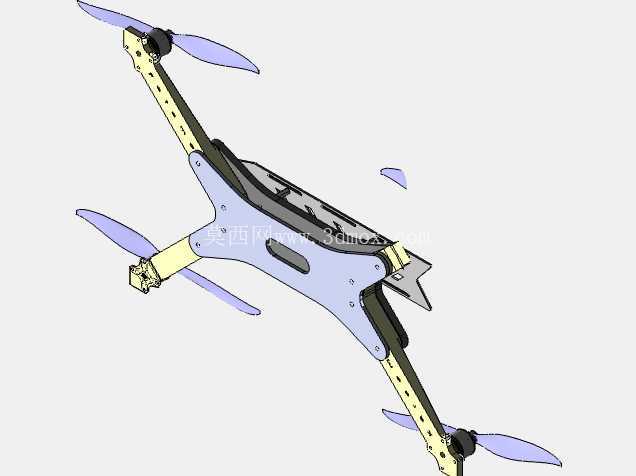

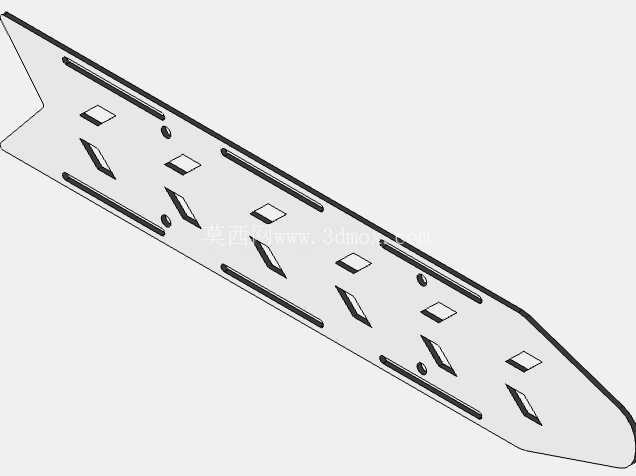

这款四轴旋翼设备的机架结构围绕十英寸螺旋桨的动力匹配展开设计，核心适配900KV无刷电机的安装接口，机臂采用镂空减重的长条形布局，在保证结构刚度的前提下尽可能降低整机自重，为长航程飞行预留足够的载荷冗余。从实际应用场景来看，该结构可满足低空影视航拍、小范围地形勘测、户外作业巡检等多种使用需求，机架中部的设备舱预留了飞控、电池、图传模块的安装空间，舱体边缘设置有走线槽与固定孔位，可避免飞行过程中线缆晃动干扰旋翼动平衡。

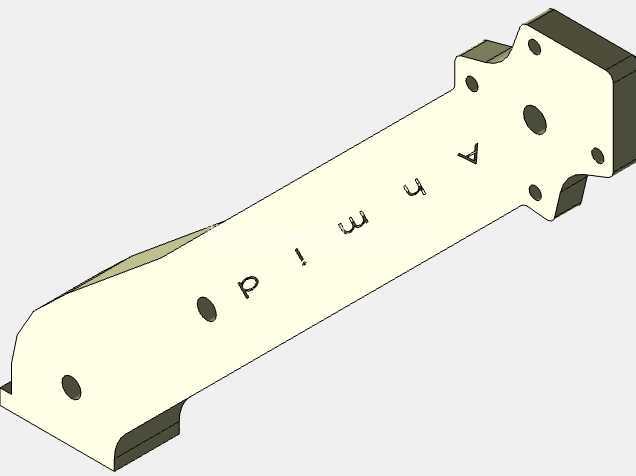

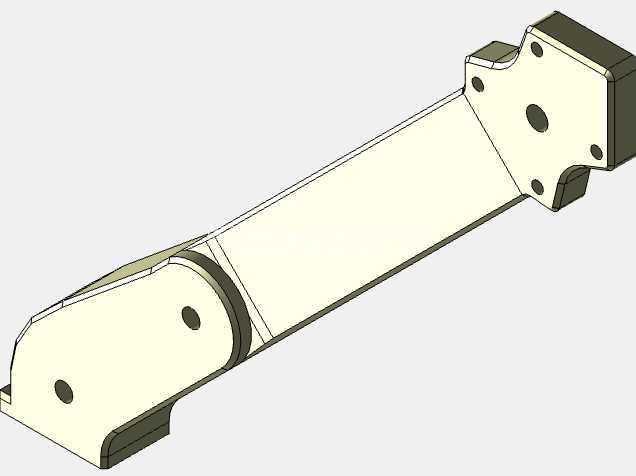

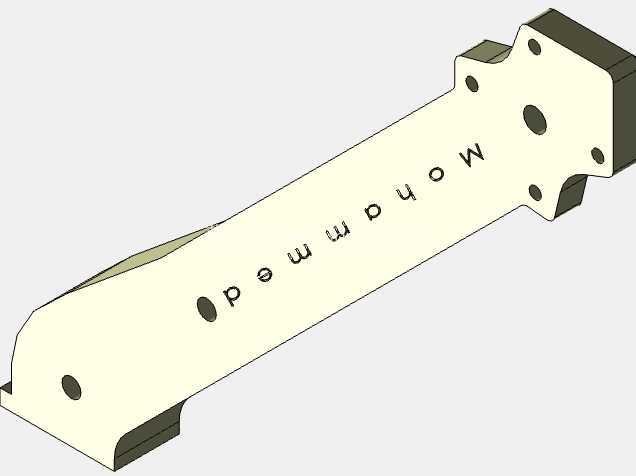

设计过程中优先考虑了飞行姿态的稳定性，四个机臂采用对称式X型布局，机臂与中心舱的连接位置做了加厚加强处理，可抵消电机高速运转产生的振动传导，避免中心舱内的精密电子设备受振动影响出现工作异常。机臂末端的电机安装座设置有定位销孔与螺丝固定位，可精准匹配对应规格无刷电机的安装孔距，无需额外加工转接件即可完成动力系统的装配，降低整机装配的调试难度。旋翼下方预留了足够的安全间隙，可避免大机动飞行过程中螺旋桨与机架主体发生剐蹭，降低飞行故障概率。

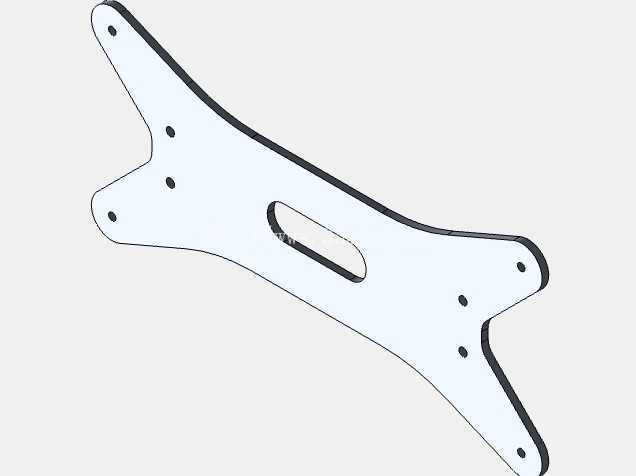

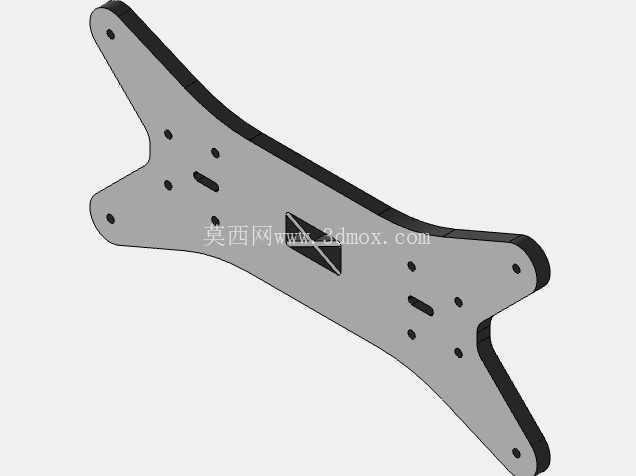

从安装边界来看，整机展开后旋翼转动直径控制在十英寸规格对应的安全范围内，机臂采用快拆式衔接结构设计，拆卸后可大幅缩小收纳体积，方便户外作业时携带转运。中心舱的上盖设置有凹陷式设备安装位，可适配不同尺寸的航拍相机挂载需求，舱体底部预留了起落架的安装接口，可根据实际使用场景选配固定起落架或者折叠式起落架，满足不同载荷的起降缓冲需求。机架主体采用轻量化板材拼接结构，各连接部位的受力路径经过优化，在大拉力飞行工况下可将应力均匀分散到整个机架结构上，避免局部应力集中导致的结构断裂问题。

针对长航程飞行的需求，电池舱的空间设计预留了多种规格锂电池的安装位置，可根据任务航程需求选配不同容量的动力电池，电池固定位设置有绑带安装槽与防滑胶垫位置，可避免飞行过程中电池移位影响整机重心。飞控安装位位于中心舱的几何中心位置，周边预留了减震球的安装空间，可通过减震结构过滤电机运转产生的高频振动，保证飞控传感器的采样精度，提升飞行姿态控制的稳定性。图传天线的安装位置设置在机臂末端远离动力线的区域，可减少动力系统的电磁干扰，提升图传信号的传输稳定性，保证远距离飞行时的信号链路通畅。

在实际作业场景中，该结构可根据不同的任务需求快速更换挂载设备，除了航拍相机外，也可搭载小型抛投装置、气体检测模块等作业设备，拓展应用场景。机臂上的镂空结构除了减重作用外，也可作为电调的安装散热位，飞行过程中产生的迎面气流可直接穿过镂空区域带走电调工作产生的热量，避免长时间大油门飞行时电调过热触发保护。整机的装配公差控制在合理范围内，各部件的互换性较强，出现部件损坏时可快速更换对应零件，降低野外作业的维护成本。机架的重心设计经过优化，挂载常规航拍设备时整机重心位于几何中心的垂直轴线上，可减少飞控的姿态修正负担，降低飞行过程中的动力消耗，进一步提升有效续航时长，适配长距离作业的使用需求。
