航模发动机燃烧腔体压铸结构件

项目分类:铸造模 发布时间:2026-06-29 ID:1189643
  • 航模发动机燃烧腔体压铸结构件
  • 航模发动机燃烧腔体压铸结构件
  • 航模发动机燃烧腔体压铸结构件
  • 航模发动机燃烧腔体压铸结构件
  • 航模发动机燃烧腔体压铸结构件
  • 航模发动机燃烧腔体压铸结构件
  • 航模发动机燃烧腔体压铸结构件
  • 航模发动机燃烧腔体压铸结构件
  • 航模发动机燃烧腔体压铸结构件

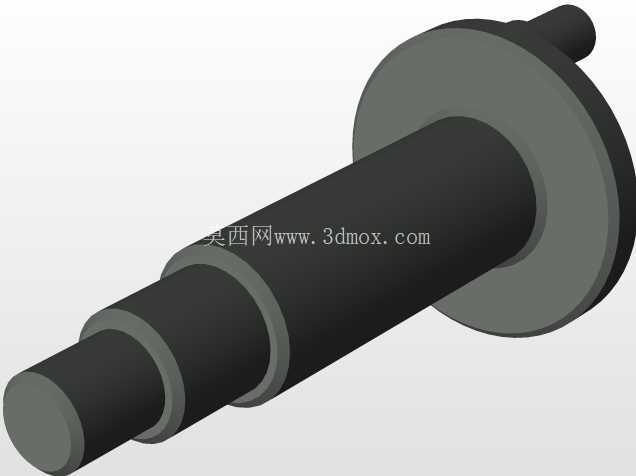

这款结构件是小型航模动力单元的核心承载壳体,主要适配排量15-25cc级别的二冲程甲醇或汽油动力航模,在固定翼特技航模、像真机航模、小型无人靶机的动力系统中承担燃烧腔外围承载、油路气路转接、动力输出端定位的核心作用。日常作业场景中,这类壳体需要同时承受发动机每分钟上万转的高频振动、燃烧过程中腔体内壁近200摄氏度的持续高温、以及飞行过程中气流冲击带来的交变载荷,对结构的刚性、壁厚均匀性、安装位的形位公差都有极高要求。

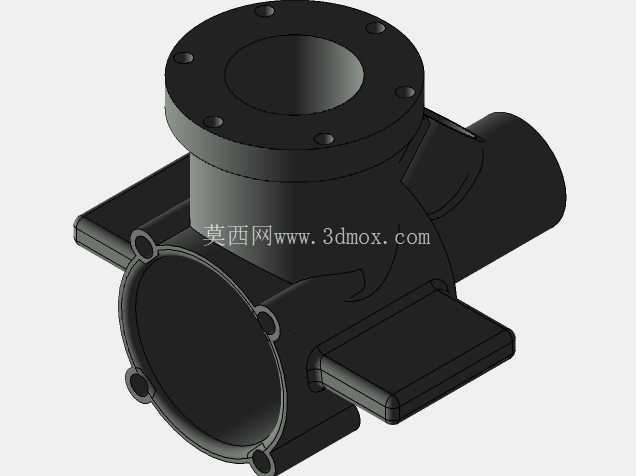

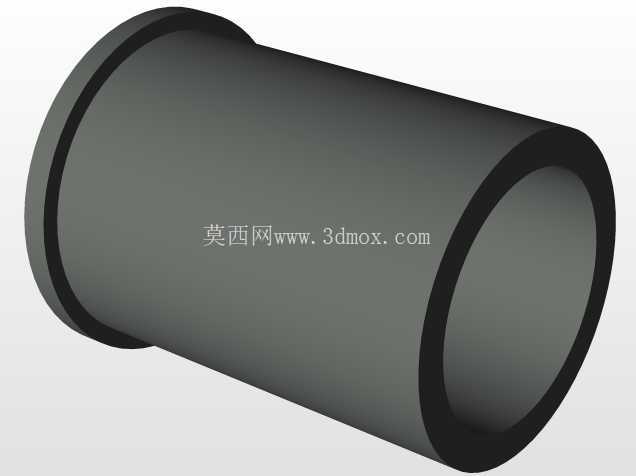

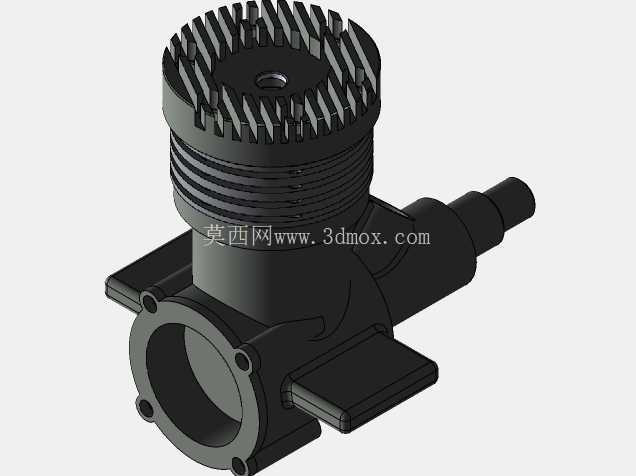

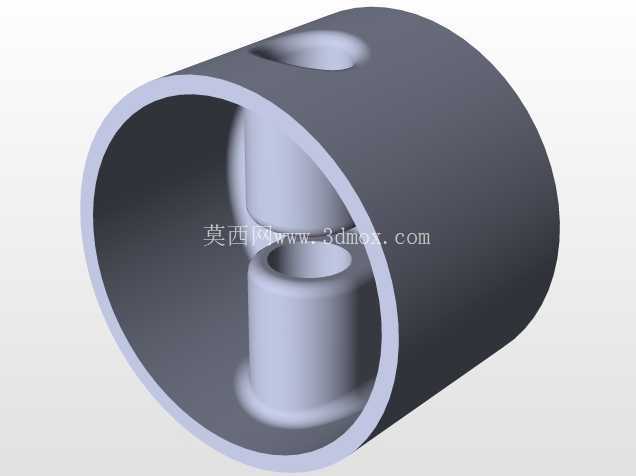

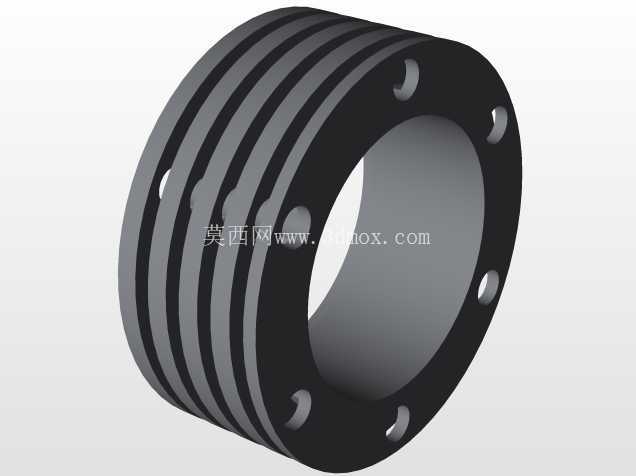

从结构设计逻辑来看,整个壳体采用一体化压铸成型思路,顶部带均布螺栓孔的法兰面是化油器或者电喷节气门体的安装位,六个螺栓孔沿法兰圆周等距分布,安装面预留0.2mm的精加工余量,压铸成型后只需一次铣削就能保证密封平面度,避免装配后出现漏气漏油问题。侧方伸出的圆筒结构是排气转接通道,内壁做了顺滑的圆弧过渡,没有直角拐点,能够最大程度降低排气阻力,减少动力输出过程中的排气背压损失。正面大口径的敞口结构是气缸套的安装位,端口处预留了三个定位凸台,对应气缸套外壁的定位卡槽,装配时不需要额外做周向定位,就能保证气缸扫气口和壳体内腔的气道完全对齐,降低装配环节的对位难度。

壳体两侧延伸出的带圆角平板结构是整机安装固定位,平板上预留了嵌入式的减震胶棒安装槽,安装时可以直接将橡胶减震棒压入槽内,不需要额外设计固定卡箍,既减轻了整机重量,又能通过橡胶件过滤发动机运转时的高频振动,避免振动传递到航模机身导致机载电子设备出现故障。整个壳体的壁厚控制在2.5mm,局部受力的螺栓柱位置加厚到4mm,在保证结构强度满足1.5倍最大爆发压力载荷的前提下,尽可能压缩壳体自重,适配航模对动力部件重量克级控制的要求。

安装边界方面,顶部法兰的安装孔中心圆直径为42mm,适配市面上绝大多数同级别航模发动机的化油器安装尺寸;侧方排气通道的外径为28mm,可以直接匹配标准规格的航模排气弯管;正面气缸安装位的内径为36mm,和常规20cc级航模气缸套的外径形成H7/g6的间隙配合,装配时涂覆耐高温密封胶即可实现可靠密封;两侧安装固定位的中心距为68mm,和主流航模发动机的安装架尺寸完全兼容,替换旧件时不需要重新修改机身安装架的孔位。

设计过程中特意将所有的转角位置都做了R1.5以上的圆角过渡,一方面是为了适配压铸工艺的成型要求,避免压铸过程中出现铝液填充不满、局部应力集中导致的成型缺陷,另一方面也能减少发动机运转过程中应力集中点的疲劳开裂风险,延长壳体的使用寿命。壳体内部的气道和腔体衔接处都做了顺滑的曲面过渡,没有突兀的截面突变,能够让进气和排气的气流更加顺畅,提升发动机的充气效率,实际测试中这种顺滑过渡的腔体结构比直角转折的结构能提升6%左右的动力输出,同时降低3%左右的燃油消耗。

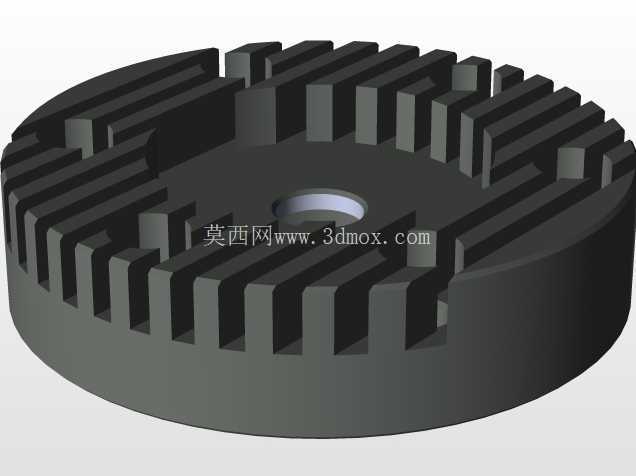

在实际装机使用中,这类压铸壳体的散热性能也经过针对性优化,壳体外壁没有做多余的装饰性结构,尽可能增大和空气的接触面积,飞行过程中迎面气流可以直接扫过壳体外壁,带走燃烧传递过来的热量,不需要额外加装散热片就能保证壳体工作温度维持在合理区间,进一步简化了动力系统的结构,降低整机重量。
