压铸模具用斜向定位阻停结构件

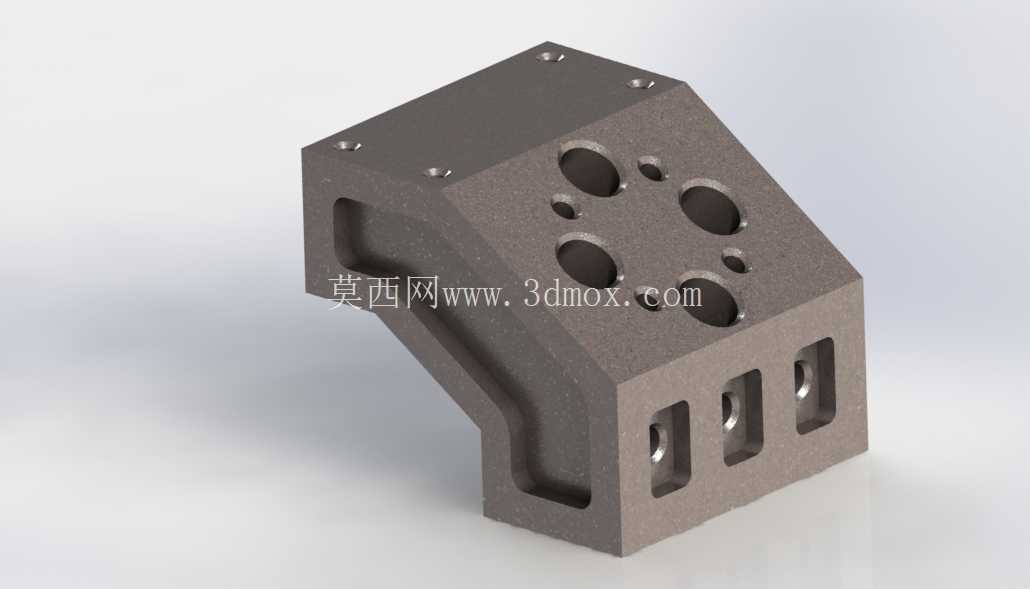

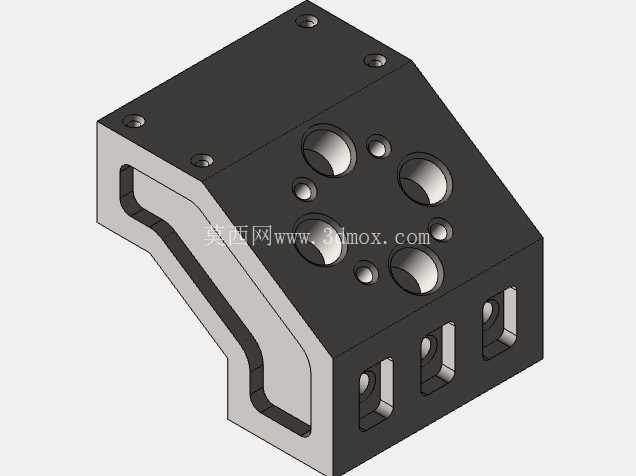

　　在高压压铸生产的工位布局里，这类斜置块状结构件常布置在动模侧的抽芯滑块行程末端，承担滑块硬限位与负载支撑的核心作用，区别于常规的直面挡块，其斜置的安装基面能更好匹配抽芯方向带倾角的滑块运动轨迹，避免滑块在高速合模、高压射料的过程中出现行程过冲、位置偏移的问题，从根源上减少压铸件因滑块错位产生的飞边、尺寸超差等不良品。从结构设计逻辑来看，该零件整体采用L型斜角过渡的一体式构型，主体壁厚做了均匀化处理，所有转角位置均设置了工艺圆角，既避免热处理环节出现应力集中导致的开裂问题，也能在长期承受滑块反复冲击载荷时减少应力疲劳损伤。

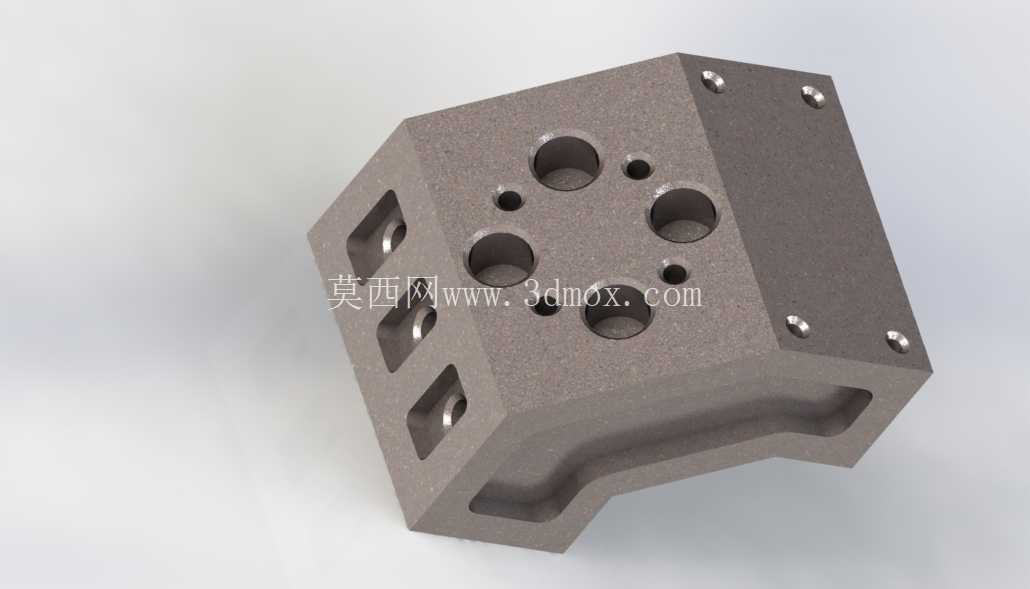

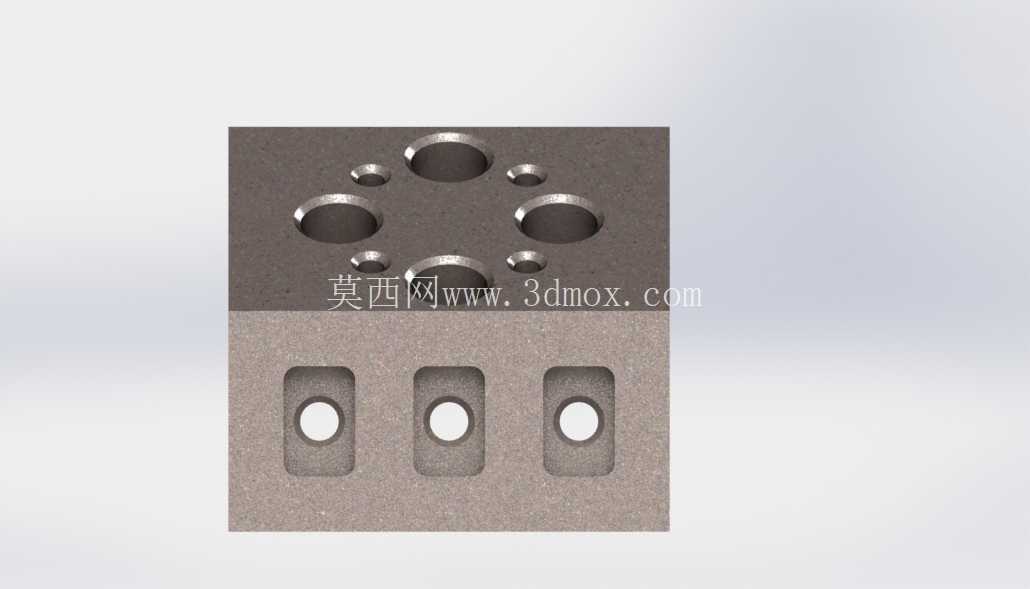

　　零件顶面均匀分布的四个沉头安装孔，用于将整个阻停块锁紧固定在模架的基准安装面上，沉孔深度经过精确核算，能保证锁紧螺栓头部完全沉入孔内，不会突出基准面干涉滑块的正常运动路径。朝向滑块的工作面上，分布有多组不同直径的通孔与螺纹孔，其中大直径通孔用于安装缓冲阻尼镶件，在滑块行进到行程末端时通过阻尼件吸收滑块的剩余动能，降低刚性碰撞产生的噪音与模架振动；小直径的螺纹孔则用于固定耐磨贴片，耐磨片采用高硬度合金材质，长期使用出现磨损后可单独快速更换，无需整体更换阻停块，大幅降低模具的维护成本与停机时长。

　　零件下部的三个等距分布的长条形通槽，一方面是为了减少零件整体重量，降低模架的附加负载，另一方面槽内可安装行程触发碰块，当滑块行进到阻停位置时，碰块触发行程开关向压铸机控制系统传递到位信号，实现合模动作的联锁控制，避免设备在滑块未到位的情况下执行射料动作引发安全事故。在安装边界的尺寸匹配上，该零件的底面与垂直侧面均为精加工基准面，表面粗糙度控制在Ra0.8以内，安装时可直接贴合模架上预先加工的定位槽，无需额外调整即可保证安装位置精度，其斜向工作面的倾斜角度与对应抽芯滑块的运动倾角完全一致，能保证滑块与阻停块接触时受力面完全贴合，避免局部应力集中导致的零件压溃变形。

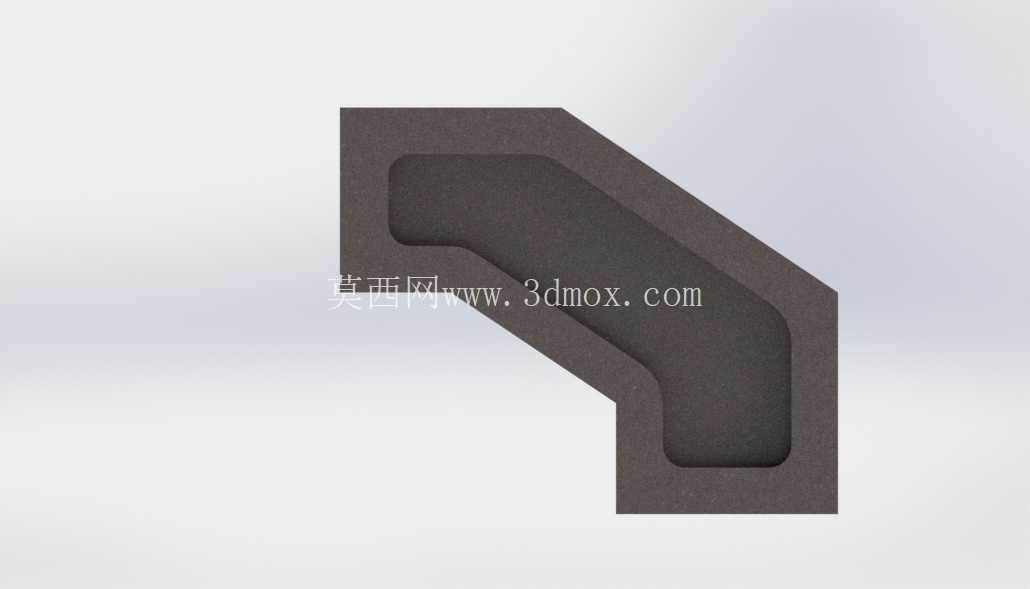

　　从实际应用场景来看，这类阻停结构件多用于带斜向抽芯结构的铝合金、镁合金压铸模具，常见于汽车零部件、3C产品结构件的压铸生产工位，在连续高速生产的工况下，能稳定保持抽芯滑块的位置精度，将滑块的重复定位误差控制在0.02mm以内，有效保障压铸件的尺寸一致性。设计过程中还充分考虑了零件的加工工艺性，所有孔位均采用同轴度公差约束，安装孔与工作面的位置度公差控制在0.01mm范围内，既保证了零件的装配精度，也不会给机加工环节带来过高的工艺难度，常规的数控铣削设备即可完成全部加工工序，后续经过淬火、表面氮化处理后，零件表面硬度可达到HRC58以上，能承受长期的反复冲击载荷，使用寿命相比普通碳钢挡块提升3倍以上。零件侧面的镂空减重结构并非随意设置，其位置经过受力仿真校核，完全避开了零件的主受力路径，不会对整体结构强度产生负面影响，同时还能增加零件的散热面积，在压铸生产的高温环境下加快热量传导，避免零件长期处于高温状态出现硬度下降、形变超差的问题。
