小型固定翼无人飞行器结构设计方案

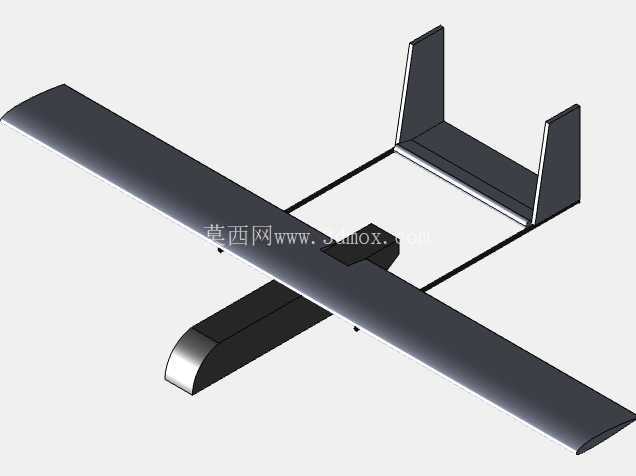

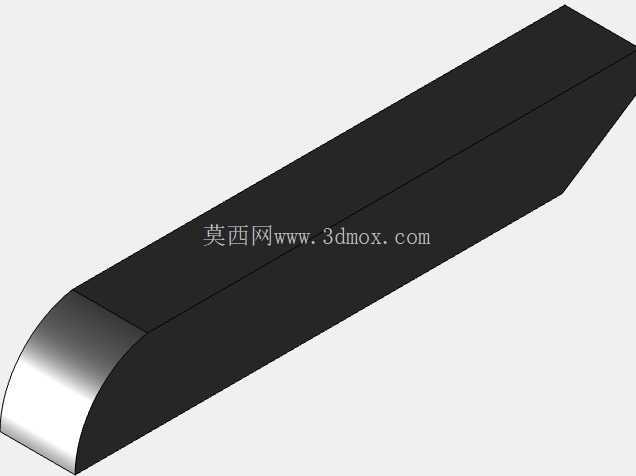

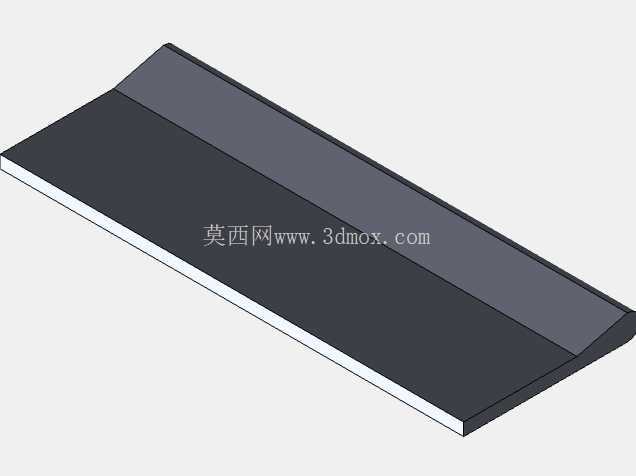

　　机身中段的设备舱预留了足够的安装边界，横向宽度可以容纳常规的航电电池、飞控模块、任务载荷挂架，纵向的重心调节范围覆盖了机翼气动中心前后20毫米的区间，实际装机的时候可以根据搭载的相机、测绘模块或者播撒设备的重量，灵活调整电池安装位置来配平，不需要额外增加配重块浪费有效载荷。尾翼部分采用双垂尾加平尾的H型布局，两个垂尾分别布置在平尾两端，这种设计首先是避开机身尾部的螺旋桨滑流干扰，让航向稳定性在大油门推进的时候不会出现偏航力矩波动，其次双垂尾的结构可以降低单个垂尾的高度，在做外场收纳的时候，垂尾和平尾可以作为整体快速拆卸，放进常规的设备运输箱里，不需要专门定制超大尺寸的包装箱。这款固定翼无人飞行器的结构设计，首先围绕低空测绘、农林巡检、小范围航测作业的实际场景展开，在做整体布局的时候，最先敲定的是上单翼加双垂尾的常规布局，没有选用飞翼或者鸭式布局，核心考量是降低飞控调试的复杂度，让常规飞控固件不需要做过多定制化修改就能直接适配，对于中小团队做行业应用改装来说，能省掉大量的气动调校工作量。机翼部分采用了等弦长的矩形翼设计，没有做复杂的梯形翼或者翼梢小翼，一方面是加工的时候可以直接用标准型材切割，降低模具开模成本，另一方面矩形翼的失速特性更平缓，在低空低速作业的时候，遇到突发紊流不容易进入危险尾旋状态，对于作业场景下的飞行安全更有保障。

　　机翼和机身的连接采用快拆结构，对接面设计了定位销和锁紧卡扣，不需要额外工具就能完成机翼的拆装，外场作业的时候转场运输效率更高，连接位置的受力经过校核，在3g过载的机动飞行状态下，连接面的剪切应力远低于常用航空层板或者碳纤维板材的许用应力，不会出现结构失效的问题。动力安装位布置在机身头部，预留的安装座可以适配不同规格的外转子无刷电机，安装孔位覆盖了常见的28系列、35系列电机的安装孔距，整流罩的外形做了流线修型，减少头部的迎风阻力，同时电机座的后方预留了电调的安装空间，电调可以直接暴露在前方来流里实现被动散热，不需要额外设计散热风道，简化了机身内部的结构复杂度。

　　起落架部分没有做复杂的收放结构，采用固定式的后三点起落架布局，主起落架安装在机翼下方的加强肋位置，采用弹性钢丝作为缓冲结构，在粗糙的土路或者草地起降的时候，可以吸收大部分着陆冲击，避免冲击传递到机身内部的精密航电设备，尾轮直接和方向舵联动，地面滑行的时候可以直接通过方向舵控制转向，不需要额外设计转向操纵机构。整个机体的结构设计优先考虑易加工、易维护的特性，所有的结构件都可以通过常规的激光切割、3D打印或者泡沫热切割工艺加工，不需要依赖大型的五轴加工设备，对于小批量试制或者爱好者自制都非常友好，结构受力的关键位置都设计了加强筋或者碳片预埋槽，实际组装的时候只需要在对应位置预埋碳纤维片就能达到足够的结构强度，不需要做整体的碳纤维蒙皮，能有效控制整机的制造成本。

　　在气动细节处理上，机翼的前缘做了圆滑修型，没有尖锐的直角边缘，可以降低低速飞行时候的诱导阻力，机翼后缘预留了副翼的安装铰链位，副翼的偏转角度范围设计在正负15度，足够满足常规的横滚操纵需求，平尾的升降舵偏转范围设计在正负20度，在起飞阶段可以提供足够的抬头力矩，缩短起飞滑跑距离，垂尾的方向舵偏转范围设计在正负25度，地面滑行和空中侧风修正的时候都有足够的操纵余量。整机的尺寸边界控制在合理范围内，翼展长度适配常规的低空作业空域要求，不需要申请特殊的飞行审批就能在合规的作业高度执行任务，机身长度和翼展的比例经过优化，兼顾了飞行稳定性和操纵灵活性，不会因为机身过长导致转动惯量太大操纵迟钝，也不会因为机身太短导致纵向稳定性不足。设备舱内部预留了走线槽，所有的航电线缆可以沿着机身侧壁的走线槽布置，避免和活动的舵面操纵机构产生干涉，舵机的安装位都设计了快装卡座，更换舵机的时候不需要拆解整个机身结构，只需要打开对应的检修口盖就能完成更换，外场维护的时候非常方便。
