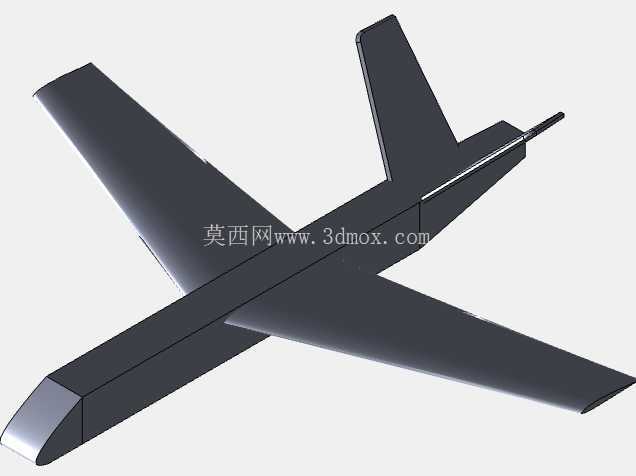

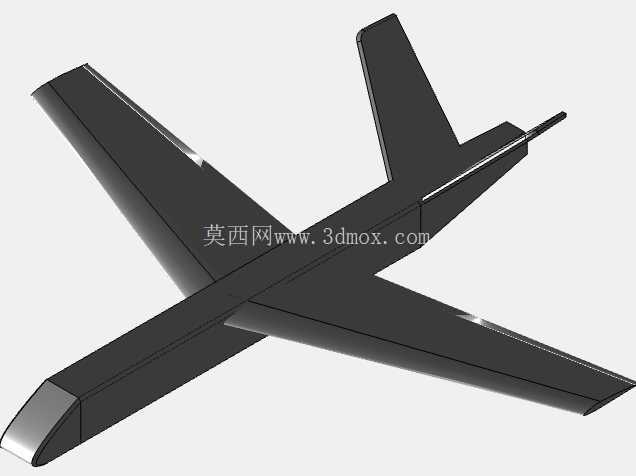

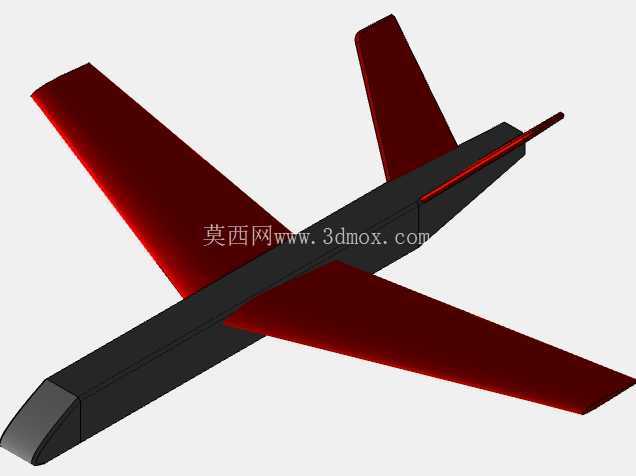

V尾布局固定翼无人飞行器结构设计

这款V尾固定翼无人飞行器的结构设计，核心围绕低空小载荷作业场景的实际需求展开，区别于常规尾翼布局的机型，V型尾翼将垂尾与平尾的功能整合为两个呈V形夹角的尾翼面，在结构减重、减阻层面有明确的工程价值。从实际应用场景来看，这类构型的固定翼无人机常被用于小范围航测、管线巡检、低空环境监测等任务，相比多旋翼机型拥有更长的续航时间与更快的巡航速度，相比常规尾翼固定翼机型，V尾布局能减少尾翼部件的数量，降低整机结构重量，同时减小尾部的雷达反射截面积，在部分有低探测需求的作业场景中具备适配性。

从功能特性层面看，该机型采用大展弦比上单翼布局，机翼与机身采用一体化融合过渡设计，能降低翼根处的气动干扰阻力，机翼前缘做了钝化处理，适配低速巡航下的升力特性，避免低速飞行时的气流过早分离。机身主体为等截面长直构型，前段预留了任务载荷舱的安装空间，可根据作业需求更换航拍相机、气体检测模块、小型通信中继设备等不同载荷，载荷舱的安装边界做了统一的快拆接口设计，无需改动主体结构即可完成载荷切换。机身中段为动力舱与能源舱的安装区域，预留的安装空间可适配电动动力系统或小型油动动力系统，能源舱的尺寸边界可容纳标准规格的锂电池组或小型燃油箱，满足不同续航需求的配置调整。

V尾的设计思路核心是兼顾操纵效率与结构减重，两个尾翼面呈固定夹角布置，每个尾翼面同时承担俯仰操纵与航向操纵的功能，通过两个舵面的差动偏转实现航向控制，同向偏转实现俯仰控制，相比常规的平尾加垂尾布局，减少了一对舵面与对应的操纵舵机数量，进一步降低了整机的结构重量与电气系统复杂度。尾翼与机身的连接位置做了加强结构设计，因为V尾在飞行过程中同时承受两个方向的气动载荷，连接区域的结构强度需要满足机动飞行时的载荷要求，建模过程中在尾翼根部做了渐变加厚处理，避免应力集中导致的结构失效。

从外形尺寸与安装边界来看，整机的翼展与机身长度比例控制在1.4:1左右，这个比例能兼顾低速飞行的稳定性与巡航阶段的升阻比，机翼的安装角设置为2度，保证巡航阶段机身处于水平迎角，降低机身的寄生阻力。机身的截面为带圆角的矩形截面，相比圆形截面更便于内部设备的安装固定，内部的设备安装导轨预留了标准的安装孔位，所有机载设备的安装位置都做了重心配平考量，确保整机重心处于机翼平均气动弦长的30%位置附近，满足固定翼飞行器的纵向静稳定性要求。起落架部分采用滑橇式设计，适配简易场地的起降需求，滑橇与机身的连接点设置在机身重心靠前的位置，避免起降过程中出现拿大顶的情况，滑橇的高度预留了足够的任务载荷离地间隙，防止起降过程中载荷舱内的设备与地面发生磕碰。

在气动细节处理上，机身头部做了圆滑的整流设计，降低头部的压差阻力，机翼的翼尖做了切尖处理，减少翼尖涡流带来的诱导阻力，尾翼的舵面与固定翼面之间预留了标准的舵面间隙，保证舵面偏转时不会与固定结构发生干涉，同时间隙值控制在合理范围内，避免间隙过大带来的气动效率损失。整机的结构分件设计考虑了加工与装配的便利性，机翼、机身、尾翼都设计为独立的可拆分部件，部件之间的连接采用定位销加紧固件的固定方式，既保证连接强度，也便于运输过程中的拆解收纳，拆分后的单个部件尺寸控制在常规运输箱的容纳范围内，提升外场作业的便携性。
