可折叠桨叶六叶螺旋桨结构设计

　　这款可折叠六叶螺旋桨的结构设计，核心瞄准小型低空飞行器、折叠式无人机以及部分需要收纳运输的轻型动力航空场景，在实际应用中，这类折叠桨结构能够大幅缩减飞行器地面停放、收纳转运时的横向占用空间，解决固定桨叶在储运过程中容易磕碰变形、占用仓储空间过大的痛点，尤其适配需要频繁转场作业的小型测绘无人机、便携航拍飞行器以及部分轻型动力滑翔设备的动力端需求。从功能特性来看，该螺旋桨采用六叶布局，相较于常见的两叶、三叶螺旋桨，在相同转速下能够提供更均匀的推力输出，转动过程中的动平衡波动更小，能够降低动力端的振动传导，提升飞行器飞行过程中的姿态稳定性；桨叶的折叠机构集成在中心桨毂位置，每一片桨叶都可绕桨毂上的铰接销轴完成折叠收拢动作，收拢状态下桨叶沿桨毂径向贴合，展开后依靠桨毂内部的定位结构实现桨叶角的固定，保证转动过程中桨叶不会出现随意偏转的问题。

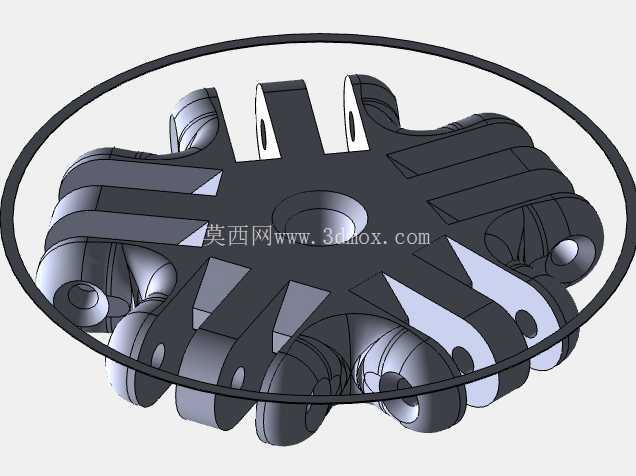

　　设计过程中首先围绕桨毂的铰接结构做了受力校核，每片桨叶的铰接位置都预留了足够的配合间隙，避免折叠转动过程中出现卡滞，同时铰接销轴的受力方向与螺旋桨转动时的离心力方向形成夹角，当螺旋桨达到工作转速时，离心力会带动桨叶自动展开到位，配合桨毂上的限位端面，无需额外的锁止机构即可实现工作状态下的桨叶固定，简化了整体结构的零件数量，降低了机构故障概率。桨叶本身采用等宽渐变翼型的简化设计，虽然未做复杂的气动修型，但结构强度分布均匀，从叶根到叶尖的厚度逐步递减，既保证了叶根位置与铰接座连接的结构强度，也控制了桨叶整体的重量，降低转动过程中的转动惯量，减少动力电机的启动负载。

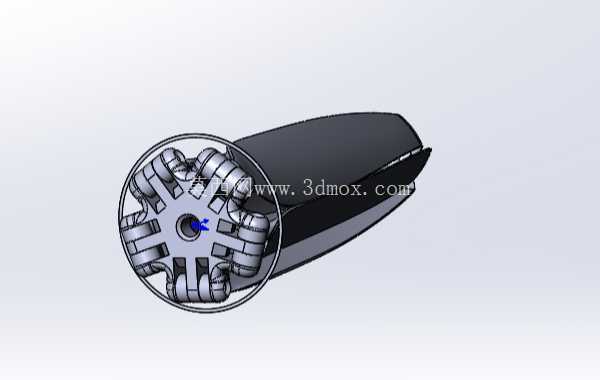

　　从安装边界来看，中心桨毂的中心位置预留了标准的动力输出轴安装孔，孔位周边设计有周向分布的定位销孔，能够适配常规的航空动力电机、小型活塞发动机的输出轴连接尺寸，安装时只需将桨毂中心孔与动力轴对齐，穿入定位销后锁紧端部压盖即可完成固定，不需要额外设计定制转接法兰；折叠状态下整个螺旋桨的外包络直径仅为展开状态的30%左右，能够直接收纳进常规的飞行器便携收纳箱中，不需要额外拆卸桨叶，减少了外场作业时的拆装工作量。

　　在结构细节处理上，每片桨叶的铰接位置都设计有耐磨衬套的安装位，长期反复折叠展开的过程中，衬套能够承受铰接位置的摩擦损耗，避免桨叶根部与桨毂本体直接磨损，提升整体结构的使用寿命；桨毂的上下压盖采用分体式设计，拆开压盖即可单独更换单片损坏的桨叶，不需要整体更换整个螺旋桨，降低了后期的使用维护成本。需要说明的是，该结构的折叠定位逻辑完全依靠工作转速下的离心力实现，因此在低转速怠速状态下桨叶可能存在小幅的角度摆动，这属于结构设计的正常特性，当转速提升至工作区间后，离心力会将桨叶紧紧压在限位端面上，保证桨叶角的稳定，不会影响正常的推力输出；针对不同的动力输出特性，还可以通过调整桨毂上限位端面的角度，改变桨叶的安装角，适配不同转速、不同推力需求的动力场景，不需要重新加工整个桨毂结构，仅需更换对应角度的限位垫块即可完成参数调整。
