连杆轮式可动机械玩具结构设计

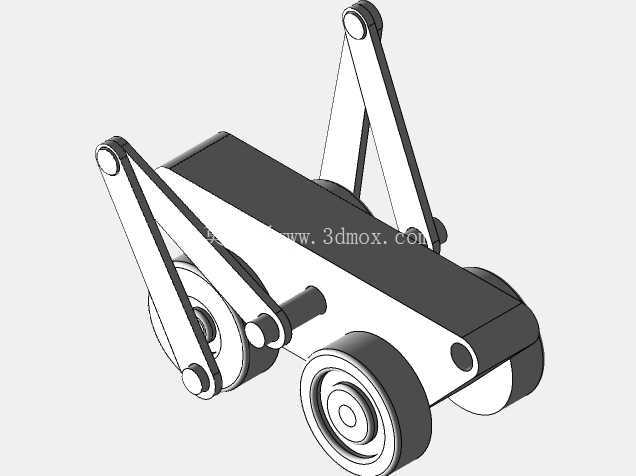

　　该轮式连杆可动结构的设计初衷，是面向低龄儿童益智玩具开发场景，通过直观的机械运动传递，让使用者在把玩过程中感知连杆传动的基础运动逻辑，同时也可作为机械原理入门教学的具象演示教具，帮助初学者快速理解平面连杆机构的运动特性。从结构组成来看，主体采用一体式矩形承载基座作为核心安装基准，基座前端同轴布置两组带轮毂的行走轮，轮体与基座之间通过销轴铰接，保留绕轴转动的自由度，轮缘做圆弧过渡处理，避免把玩过程中出现尖锐棱角划伤的风险。

　　基座两侧对称布置两组双铰接连杆构件，连杆一端与基座上部的固定铰接座连接，另一端与轮体侧面的偏心销轴配合，当轮体沿接触面滚动时，偏心销轴会带动连杆做周期性的上下摆动，形成类似机械臂往复抬升的视觉效果，整套运动无需额外动力输入，仅依靠手动推动基座沿平面移动即可实现连贯的联动动作，运动过程无卡滞点，铰接处的配合间隙控制在0.1mm以内，既保证转动灵活性，又不会出现松旷晃动的问题。在安装边界设计上，整套结构的横向宽度控制在120mm以内，纵向长度不超过180mm，整体高度在连杆抬升至最高位置时不超过150mm，所有外露构件的边缘均做R2以上的圆角处理，符合玩具类产品的安全设计规范。

　　基座侧面预留的圆柱形凸台为可选扩展安装位，可根据后续功能拓展需求加装配重块、迷你装饰件或者小型动力驱动模块，无需对原有主体结构做破坏性修改。设计过程中优先考虑了构件的易加工性，所有板状连杆、基座、轮体均采用等壁厚设计，壁厚统一为3mm，既满足结构强度要求，又适配注塑成型的工艺特性，避免出现壁厚不均导致的缩痕、翘曲等成型缺陷。铰接位置的销轴采用标准直径4mm的圆柱销，与安装孔的配合选用间隙配合公差，降低装配难度，同时减少运动过程中的磨损量，延长整体使用寿命。

　　从运动特性来看，两侧连杆的摆动相位完全对称，推动过程中不会出现偏载卡滞的情况，轮体的滚动阻力经过优化，在普通木质桌面、PVC地板等常见平面上均可顺畅移动，连杆的摆动幅度控制在30度以内，避免摆动幅度过大导致构件与基座或者轮体发生运动干涉。整套结构没有复杂的曲面造型，所有特征均为拉伸、切除等基础建模特征生成，建模逻辑清晰，各构件之间的装配关系明确，可直接作为连杆机构教学的建模练习案例，也可通过3D打印直接制作实体样件进行运动验证。在细节处理上，轮体的轮毂位置做了同心圆凹槽设计，既减轻了构件重量，又提升了外观的层次感，连杆的两端铰接孔位置做了沉孔处理，让销轴安装后端面与构件表面齐平，避免突出的销轴勾挂衣物或者划伤皮肤。基座底部做了平面度公差要求，保证放置在平面上时不会出现翘曲晃动，轮体的安装孔同轴度公差控制在0.05mm以内，避免轮体转动时出现偏心摆动的问题。
