民航客机涡轮风扇发动机外观结构

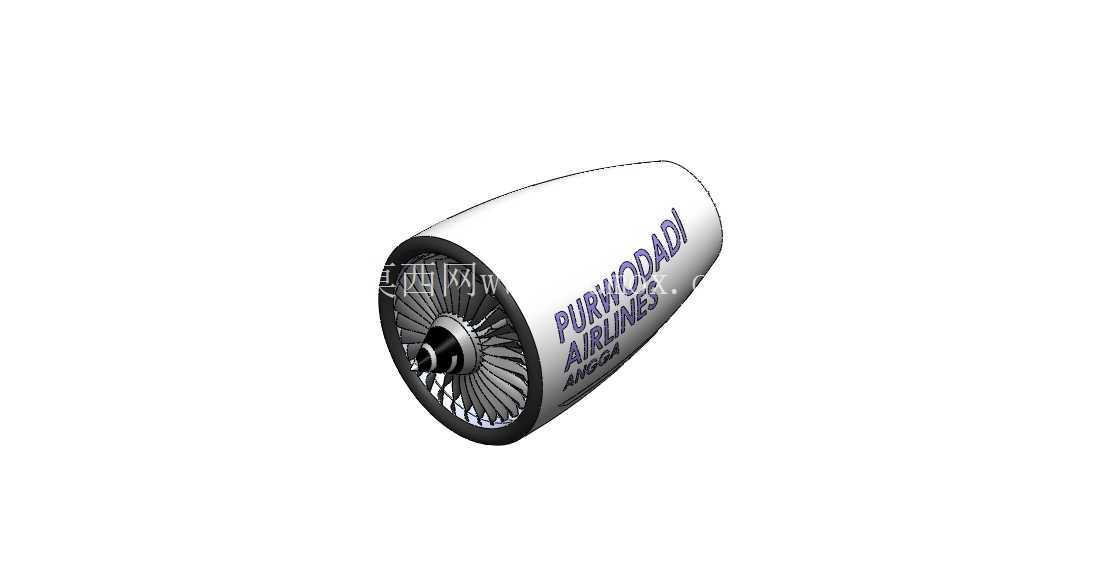

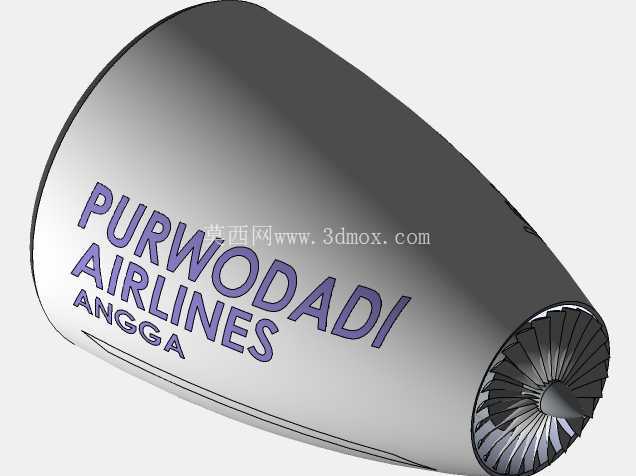

　　该结构对应民航支线客机配套的大涵道比涡轮风扇发动机短舱总成，日常服役场景集中在中短程客运航线的动力输出环节，承担飞行阶段的推力供给、地面滑行动力输出以及机载气源系统的引气供给职能。不同于军用小涵道比发动机的加力燃烧室设计，该结构采用宽弦风扇叶片搭配大尺寸外涵道的布局，外涵道气流占总进气量的八成以上，能在亚音速巡航阶段有效降低燃油消耗率，同时将发动机运转噪声控制在民航适航标准要求的范围内，适配机场周边的噪声管控要求。

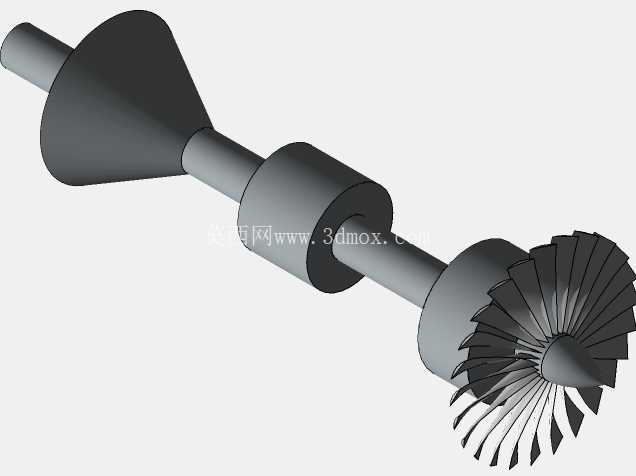

　　从结构设计逻辑来看，整个短舱采用流线型回转体构型，进气道唇口做了大圆角过渡处理，避免大侧风条件下进气道内出现气流分离，导致压气机喘振；风扇段采用单级宽弦叶片设计，叶片叶型沿展向做了扭转优化，从叶根到叶顶的安装角逐步减小，适配不同半径位置的线速度差异，保证进气气流能均匀进入压气机段。内涵道依次布置低压压气机、高压压气机、燃烧室、高压涡轮、低压涡轮等核心热端部件，外涵道气流不经过燃烧室，直接通过外涵道喷口与内涵道高温排气混合排出，通过两股气流的速度差匹配进一步提升推进效率，同时降低排气温度，减少红外特征。

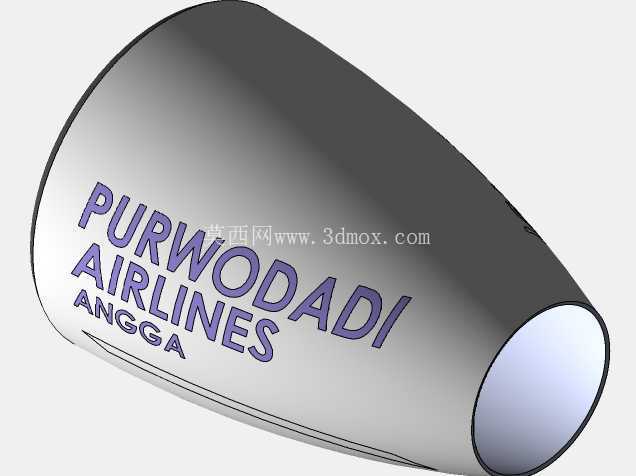

　　短舱外壳采用分段式拼接设计，从前到后分为进气道整流罩、风扇机匣、核心机整流罩、尾喷口整流段，各段之间采用快卸卡箍连接，日常航线维护时可快速拆解对应段，完成风扇叶片检查、孔探检测、燃油喷嘴维护等定检工作，无需整体拆解发动机，能大幅缩短地面维护停场时间。安装边界方面，该发动机采用翼下吊装的安装形式，短舱顶部设置有发动机安装节，分为主安装节与辅助安装节，主安装节传递发动机的核心推力与垂直方向载荷，辅助安装节承受扭矩与侧向载荷，安装节的接口尺寸匹配主流单通道客机的机翼吊挂结构，短舱与机翼之间预留足够的维护间隙，保证地勤人员可在不拆卸发动机的前提下完成日常勤务操作。

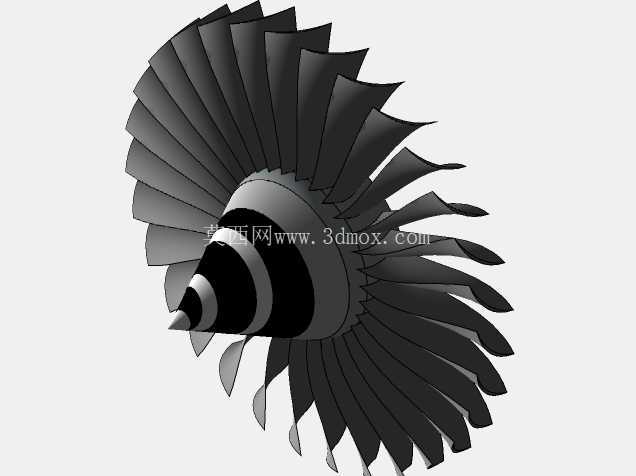

　　短舱的最大外径控制在合理范围内，保证发动机与机翼前缘、地面之间有足够的安全距离，避免飞机起降过程中短舱擦碰地面，同时满足机翼下方的气流流场要求，减少发动机进气对机翼升力的干扰。在细节设计上，风扇叶片采用带凸肩的结构设计，能提升叶片的抗振性能，避免高速旋转过程中出现共振失效；进气道内壁采用消声蜂窝结构，进一步降低风扇运转产生的噪声外传；短舱外表面布置有必要的传感器接口与维护口盖，口盖均采用密封设计，避免高空飞行时雨水、沙尘进入发动机内部。整个结构的气动外形经过多轮迭代优化，表面光滑无突兀凸起，所有管路与附件均布置在短舱内部的整流罩内，最大程度降低飞行过程中的气动阻力，提升整机的巡航效率。
