佩尔顿冲击式水轮机转轮结构设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:932022
  • 佩尔顿冲击式水轮机转轮结构设计
  • 佩尔顿冲击式水轮机转轮结构设计

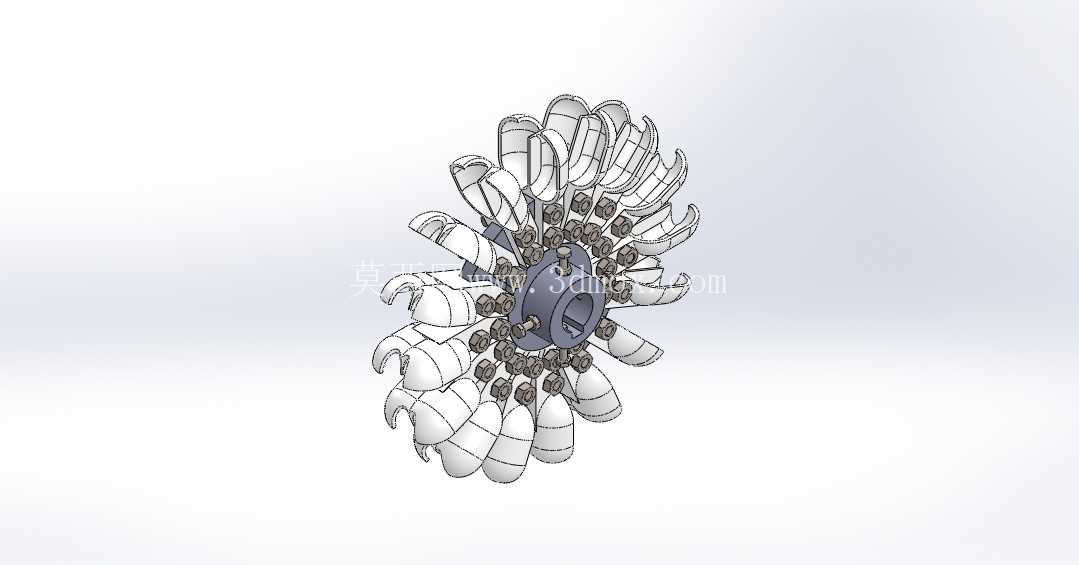

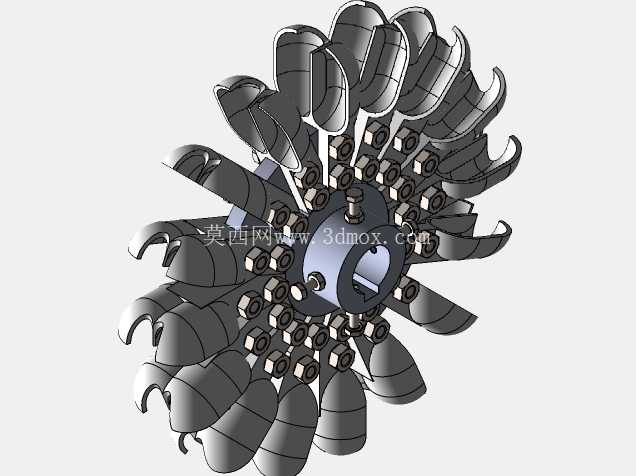

  在高水头小流量的水力发电场景中,佩尔顿涡轮也就是冲击式水轮机的转轮是核心能量转换部件,这类转轮的设计直接决定了高水头水流的能量利用效率,也是中小型水电站、山区引水式发电站核心设备里最考验结构设计精度的部分。做这个转轮的三维结构设计时,首先要匹配的是高水头冲击射流的做功特性,整个转轮的水斗沿轮盘圆周均匀排布,每个水斗的曲面都经过流线型修型,目的是让高压喷嘴射出的高速水流冲击水斗后,能顺着水斗内曲面平顺转向,将水流的动能最大限度传递给转轮主轴,减少水流紊动带来的能量损失。

  从实际安装边界来看,这类转轮的中心设置了标准的主轴连接孔,孔位周边均匀分布了螺栓连接孔位,用于和水轮机主轴的法兰盘实现刚性连接,安装时需要保证所有连接孔的同轴度误差控制在极小范围内,避免转轮高速旋转时出现动平衡超标问题。轮盘本体采用辐条式支撑结构连接中心轮毂和外圈水斗,这种结构既可以保证整体结构强度,又能尽可能降低转轮自身的转动惯量,减少机组启动和负荷调整时的惯性冲击,同时辐条之间的镂空区域也能让做完功的水流快速脱离转轮区域,避免尾水干扰水斗的正常受流。

  每个水斗的分水刃位置都做了圆角过渡处理,避免长期受高速水流冲击出现气蚀磨损,水斗的出水边缘做了薄化修型,减少水流离开水斗时的拖拽阻力。设计过程中需要反复校核水斗的排布间距,既要保证圆周方向上水流能连续冲击水斗,避免出现射流空载的间隙,又要防止相邻水斗之间间距过小,导致前一个水斗的出水干扰后一个水斗的受流角度。整个转轮的外形尺寸需要匹配对应机组的蜗壳、喷嘴安装位置,转轮的外圆直径决定了水斗的线速度范围,设计时需要让水斗的节圆线速度和射流速度保持最优的比值区间,才能达到最佳的能量转换效率。

  从结构装配逻辑来看,水斗和轮盘的连接位置做了定位止口设计,每个水斗都可以单独拆卸更换,在实际电站运维场景中,当个别水斗出现气蚀磨损或者被水流裹挟的砂石击伤时,不需要更换整个转轮,只需要拆卸对应位置的水斗备件即可完成维修,大幅降低了长期运维的成本。中心轮毂的内孔做了键槽结构,用于和主轴之间传递扭矩,键槽的位置做了应力分散处理,避免长期交变扭矩作用下出现应力集中开裂的问题。整个转轮做动平衡设计时,会在轮盘的背面预留平衡配重块的安装位置,方便装配完成后通过添加配重块调整整体动平衡精度,保证机组在额定转速下运行时的振动值符合水力发电机组的运行标准。

  在实际应用场景中,这类佩尔顿转轮适配的水头范围通常在数百米级别,水流通过压力引水管到达喷嘴后,以接近百米每秒的速度冲击水斗,带动转轮旋转,进而连接发电机实现水能到电能的转换。设计时还要考虑极端工况下的结构强度,比如当机组突然甩负荷时,调速器会快速关闭喷嘴,此时转轮会经历短暂的超速工况,所有水斗和轮盘的连接结构、轮毂的强度都需要能承受短时间的超速离心力,不会出现结构变形或者断裂的风险。水斗的曲面曲率是整个设计的核心,曲率过大会导致水流转向不足,动能无法充分传递,曲率过小则会增加水流的沿程阻力,同时会让水斗的整体尺寸变大,增加转轮的整体重量,需要在能量转换效率和结构尺寸之间找到最优的平衡点。
