六自由度联动机械执行机构结构设计

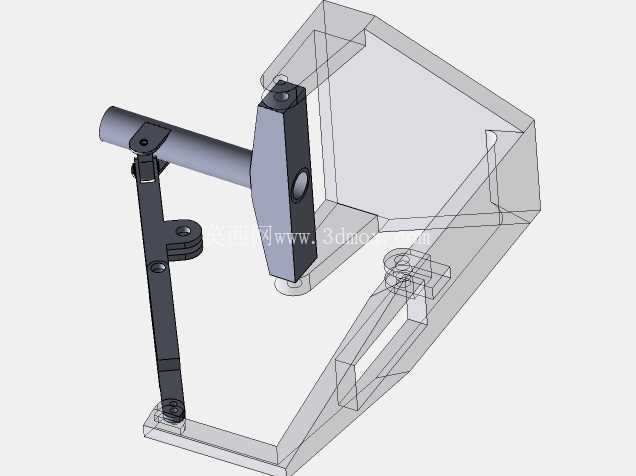

　　这套多自由度联动执行结构，主要面向工业自动化产线的柔性作业场景设计，可适配小范围空间内的多姿态调整需求，常见于精密装配工位的辅助执行端、小型工件的姿态翻转工装，也可作为教学演示类的机械原理实训载体，帮助从业者理解空间多连杆机构的运动耦合逻辑。从结构组成来看，整套机构包含横向滑移轴组件、垂直摆臂连杆、末端执行连接座以及底部支撑框架几个核心部分，横向滑移轴采用光轴配合滑动座的结构，滑动座与垂直摆臂的上端通过铰接副连接，摆臂本身设置了两处可调节的铰接点位，能够根据实际作业行程需求调整摆臂的摆动幅度，摆臂下端与底部支撑框架的铰接座相连，同时末端连接座集成在滑移轴的端部，可搭配夹爪、吸盘等不同的末端执行件，实现不同的作业功能。

　　设计过程中优先考虑了运动解耦的合理性，六个自由度的分配覆盖了X轴横向滑移、Y轴小范围偏移、Z轴垂直升降以及三个方向的旋转调整，各运动副之间的运动范围做了硬限位设计，避免运动过程中出现连杆干涉的问题，比如垂直摆臂的摆动角度控制在正负45度区间内，横向滑移轴的有效行程控制在120mm范围内，能够满足多数小型工位的调整需求。安装边界方面，整套机构的底部支撑框架采用三角加强的结构形式，底部安装孔位按照标准工装的孔距设置，可直接固定在标准铝型材工作台上，不需要额外加工过渡连接板，整体外轮廓的最大包络尺寸控制在长220mm、宽160mm、高180mm的范围内，不会占用过多的工位空间，适合在紧凑的装配工位上布置。

　　从实际使用的角度来看，这套机构的各铰接点都采用了耐磨衬套配合销轴的结构，能够降低长期往复运动带来的磨损，维护时只需要定期在铰接点加注润滑脂即可，不需要复杂的拆解维护。横向滑移轴的表面做了硬化处理，表面硬度达到HRC45以上，能够承受一定的径向载荷，避免长期使用后出现轴面磨损导致的滑动卡顿问题。在运动逻辑上，这套机构通过单根横向轴的滑移，即可联动垂直摆臂完成复合姿态调整，不需要每个自由度都配置独立的驱动源，在手动调整的工装场景下，操作人员只需要推动末端的操作手柄，即可完成多姿态的同步调整，操作便捷性相比传统的单轴调整工装提升明显，也可以根据自动化改造需求，在横向滑移轴端加装小型驱动气缸或者伺服电缸，实现自动姿态调整，适配自动化产线的升级需求。

　　设计时还特意考虑了不同工况的适配性，末端连接座采用标准的接口尺寸，可快速更换不同类型的执行元件，比如在小件搬运场景下换装气动夹爪，在涂胶作业场景下换装涂胶枪固定座，在检测工位换装传感器安装支架，不需要对主体结构做改动即可完成功能切换。各连杆的受力点都做了加强筋设计，在保证整体结构轻量化的同时，避免受力较大的位置出现应力集中导致的结构变形，比如垂直摆臂的折弯处设置了三角加强筋，底部支撑框架的拐角处做了圆角过渡处理，降低应力集中系数。整套机构的运动间隙控制在0.1mm以内，能够满足精密装配场景下的定位精度要求，不会因为连杆间隙过大导致调整后出现位置偏移的问题。
