外螺纹连接式杆端关节球面轴承结构

在各类需要小角度摆动、往复铰接传动的机械结构中，杆端球面轴承是承担载荷传递、补偿同轴度误差的核心铰接部件，这类部件广泛应用在航空操纵连杆、工业自动化设备连杆机构、工程机械操纵杆系、改装车辆悬挂连杆、精密检测设备调平机构等场景中，能够在存在一定安装角度偏差的工况下，稳定传递径向与一定比例的轴向载荷，避免铰接部位出现卡滞、偏磨的问题。

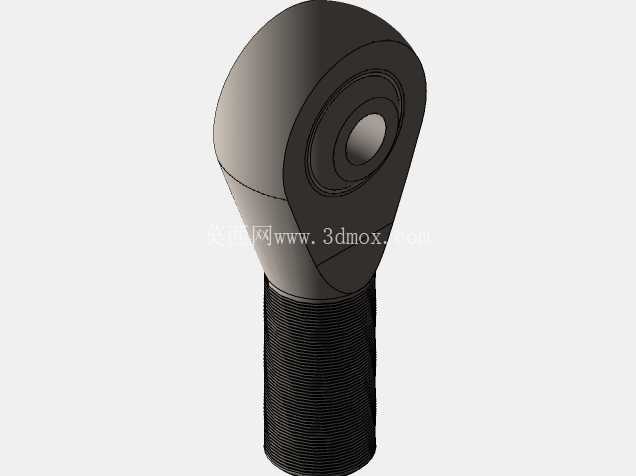

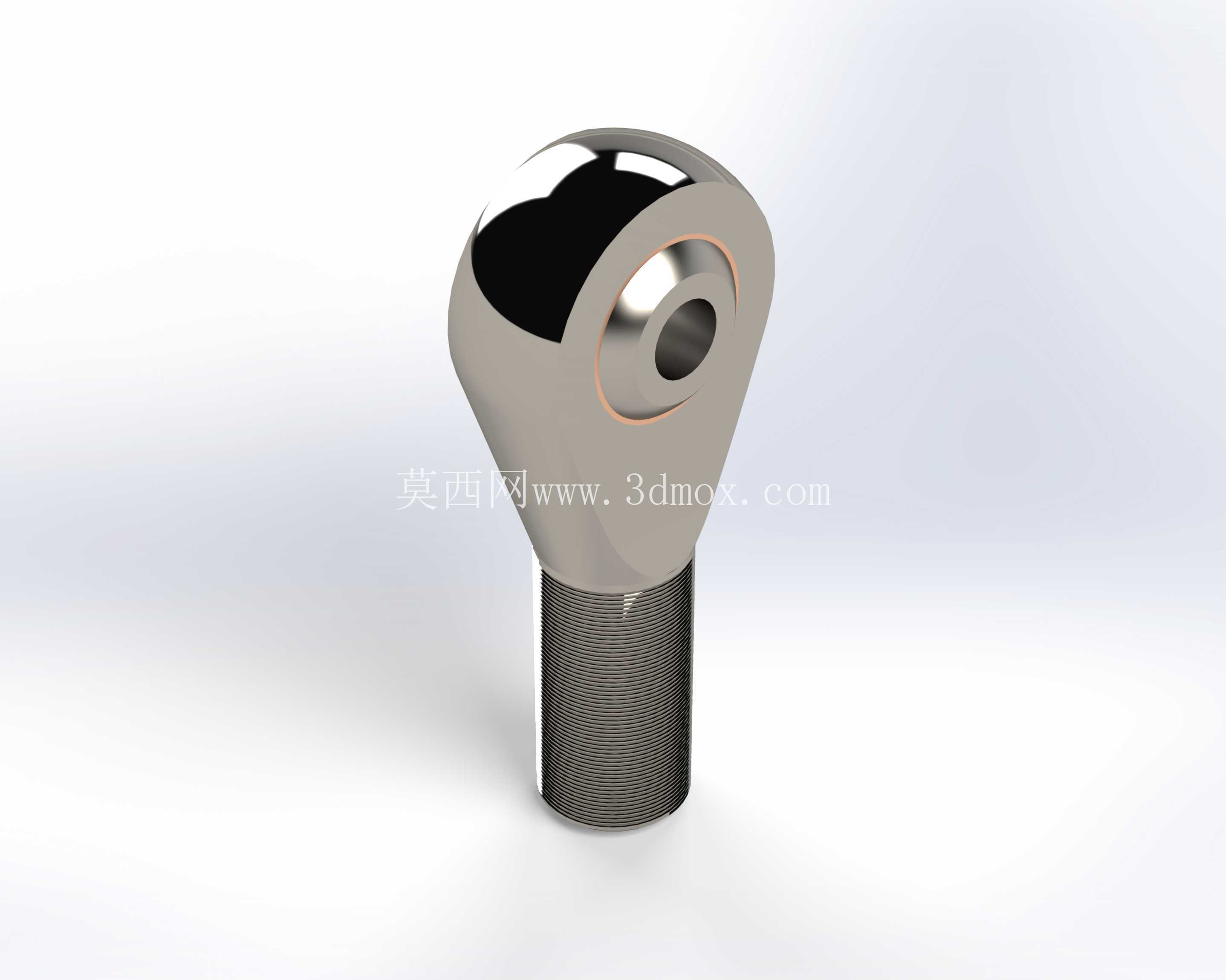

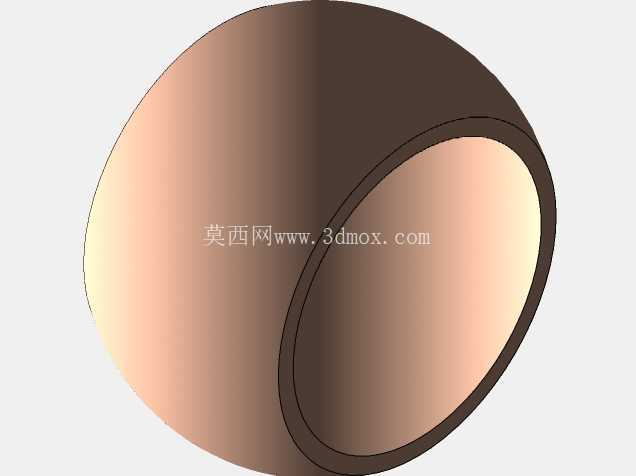

本次呈现的杆端球面轴承采用外螺纹杆端集成设计，杆部加工有标准统一英制细牙外螺纹，螺纹规格为3/8-25UNF，轴承内圈内孔直径为0.190英寸，对应MD36系列杆端关节轴承的尺寸参数。从结构设计逻辑来看，这类杆端轴承将杆体与外圈采用一体化结构设计，相比分体压装式杆端轴承，整体结构强度更高，能够承受更大的冲击载荷，避免外圈与杆体连接部位在交变载荷下出现松脱失效。轴承内部的球面摩擦副采用内圈与外圈球面直接配合的结构，球面配合面经过精密研磨，具备自调心特性，允许内圈相对于外圈在一定角度范围内倾斜摆动，能够补偿连杆安装过程中出现的轴线偏差，以及设备运行过程中结构变形带来的铰接点角度偏移，防止连杆部件出现附加弯曲应力，延长整套连杆机构的使用寿命。

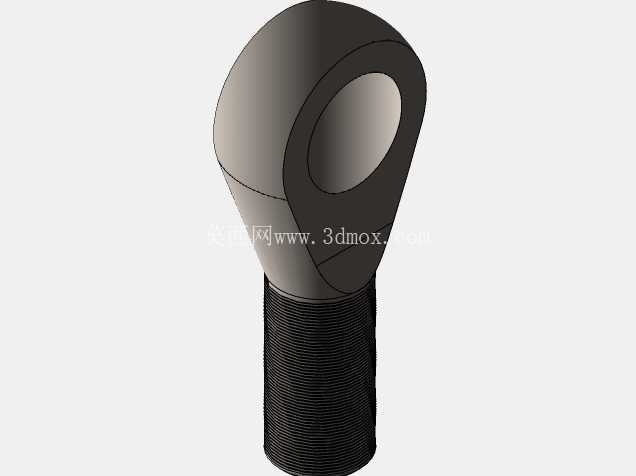

从安装边界来看，该轴承杆部的外螺纹可以直接拧入对应规格的内螺纹连杆端部，通过锁紧螺母即可完成轴向位置固定，安装过程无需额外的铰接座加工，能够大幅简化连杆端部的结构设计，减少零部件数量。轴承头部的外圈为流线型水滴状结构，相比传统圆柱外圈杆端轴承，在相同的球面直径下，头部外形尺寸更小，能够在安装空间局促的铰接部位完成布置，避免运动过程中头部与周边结构件发生运动干涉。内圈的通孔用于穿装铰接销轴，销轴与内孔采用间隙配合，保证铰接转动的灵活性，内圈两端面高出外圈端面，能够避免外圈端面与安装支座端面直接摩擦，减少转动过程中的阻力。

在实际选型应用过程中，这类单向球面杆端轴承需要根据连杆传递的载荷大小、摆动频率、工作环境温度等参数匹配对应的表面处理与润滑方案，常规工况下球面配合面涂覆润滑脂即可满足长期使用需求，在高频率摆动、重载工况下可以选配带自润滑衬层的内圈结构，无需定期补充润滑，降低维护成本。设计建模过程中，需要重点保证球面配合面的同轴度、螺纹部分与轴承内孔的位置度公差，避免加工完成后出现转动卡滞、螺纹安装偏斜的问题；同时需要校核杆部螺纹与头部连接位置的截面强度，保证在最大冲击载荷下不会出现断裂失效。这类杆端轴承相比普通滑动铰接结构，摩擦阻力更小，调心能力更强，能够大幅提升连杆机构的运行平顺性，降低铰接部位的磨损速度，在各类轻量化连杆传动结构中具备极高的应用价值。
