航空涡轮发动机排气罩概念结构设计

在航空涡轮动力系统的排气段设计中，排气罩作为直接承接涡轮后高温燃气、同时承担结构防护与热管理职能的核心部件，其结构合理性直接影响动力单元的运行稳定性与服役寿命。本次呈现的概念性排气罩结构，针对涡轮排气段的实际工况需求完成了全维度的结构适配，可直接作为航空动力类排气段结构设计的参考原型，适配于中小型涡喷、涡扇发动机的排气端布局，也可延伸至地面燃气轮机排气防护结构的方案迭代参考。

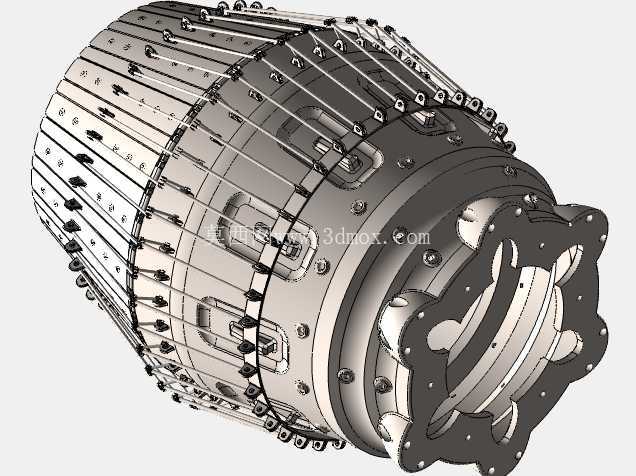

从实际安装边界来看，该结构整体采用回转类柱形壳体构型，主体外壳为等直径圆柱段衔接后部安装法兰的布局，圆柱段外径可适配主流中小型航空发动机涡轮后出口的尺寸区间，后部法兰沿圆周方向均匀布置螺栓安装孔，孔位间距与孔径参数匹配航空发动机排气段通用的连接标准，可直接与涡轮后机匣的安装座完成对接，无需额外设计转接结构，安装时仅需匹配对应规格的高温合金螺栓与密封垫片，即可实现排气罩与上游排气段的刚性连接，连接面的平面度公差控制在0.02mm以内，可避免高温燃气从连接缝隙处泄漏，保障排气流道的密封性。

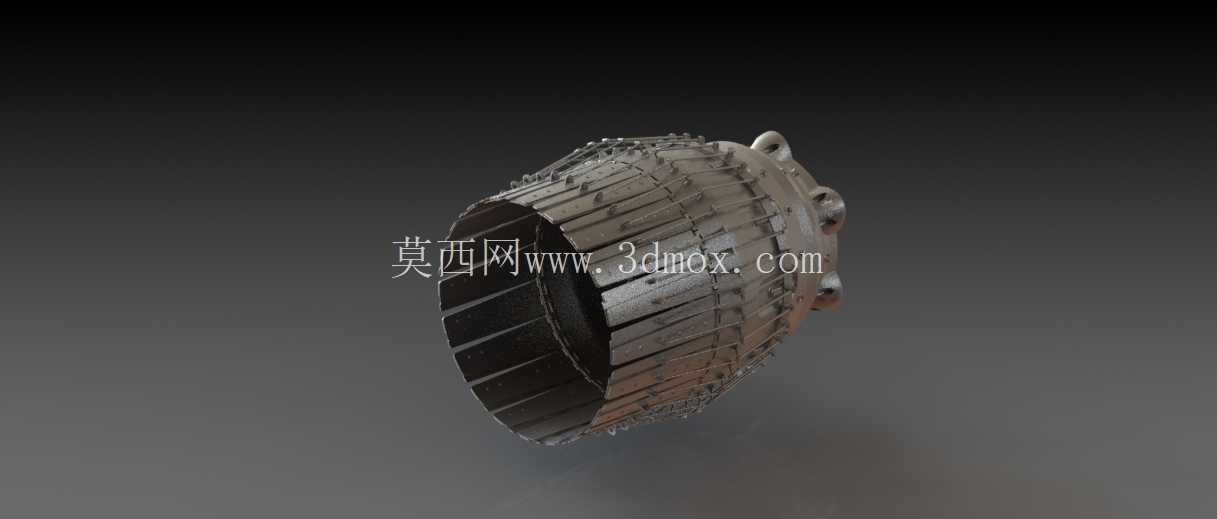

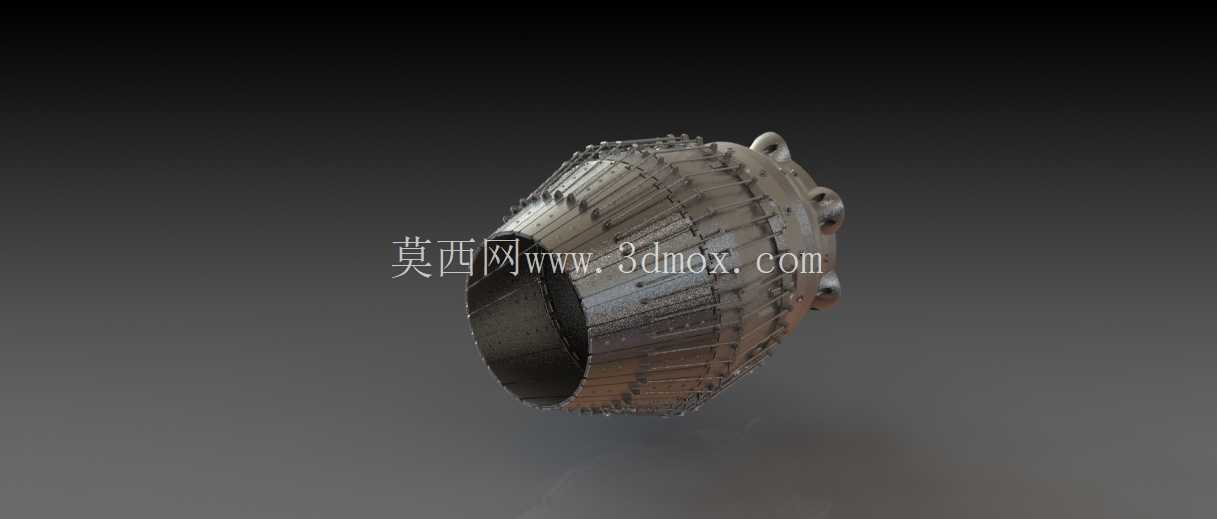

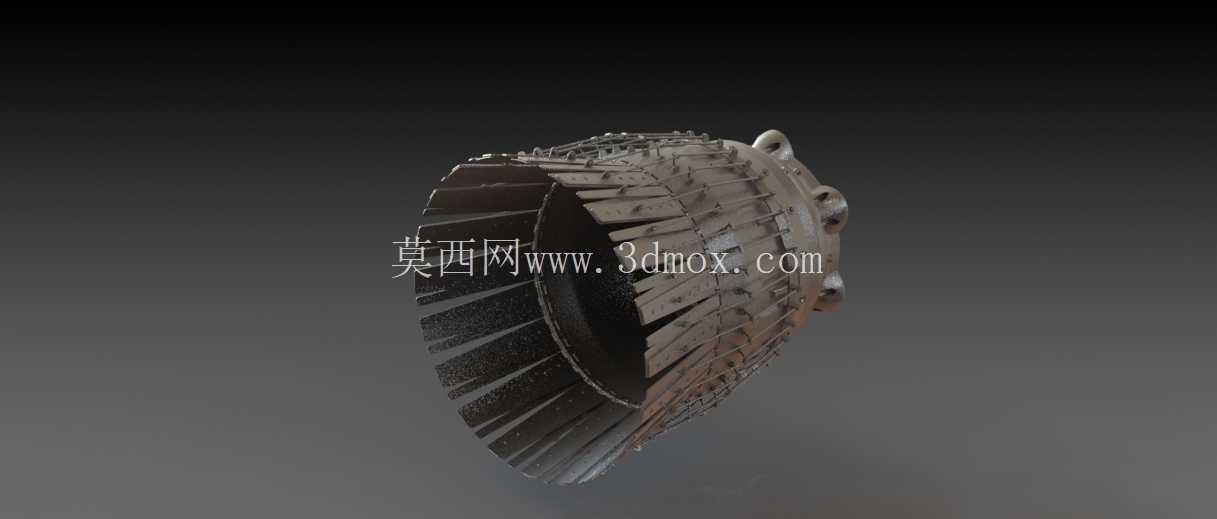

结构功能层面，该排气罩的径向翅片结构并非装饰性设计，每一片翅片沿壳体径向垂直布置，翅片厚度从根部到顶部做渐变减薄处理，根部厚度与壳体壁厚保持一致，可在高温工况下将壳体积聚的热量快速传导至翅片表面，通过飞行过程中的高速来流完成对流散热，降低壳体本身的温度负荷，避免长期高温下出现材料蠕变。同时径向均匀分布的翅片相当于在圆柱壳体外部增加了数十道纵向加强筋，可大幅提升壳体的结构刚度，在承受高速排气流的冲击载荷、以及飞行过程中的气动载荷时，壳体的径向变形量可控制在0.1mm以内，不会出现壳体失稳变形触碰内部排气流道的问题。后部的安装法兰做了加厚处理，法兰与圆柱壳体的衔接位置做了圆弧过渡，可降低安装位置的应力集中系数，在承受螺栓预紧力与高温交变载荷时，衔接位置不会出现应力断裂的风险。

设计思路上，该结构充分考虑了航空动力部件的实际服役环境，整体壳体与翅片、法兰采用一体化构型设计，适配高温合金材料的铸造或CNC加工工艺，加工过程中无需额外的拼接焊接工序，可减少焊缝位置在高温下的失效风险。翅片的径向高度经过流场仿真验证，既保证足够的散热面积，又不会因为翅片过高带来额外的气动阻力，同时翅片的排布角度与排气流向保持平行，不会对尾部排气流产生额外的干扰，可保障发动机排气的推力效率。结构设计时也预留了热膨胀变形余量，壳体与翅片在高温下的径向膨胀量不会超出安装边界的间隙要求，避免热胀冷缩带来的结构卡滞或变形问题。

从应用场景拓展来看，该结构除了适配航空喷气发动机的排气段，也可经过尺寸缩放后应用于地面燃气轮机、微型涡喷动力装置、甚至高温工业排风系统的防护结构设计，其径向翅片散热+柱形壳体防护+法兰连接的构型逻辑，可复用到所有需要兼顾高温防护、结构强度、散热效率的回转类排气部件设计中，结构建模时的曲面过渡、加强筋布局、安装孔位排布逻辑，也可作为同类回转类机械结构设计的参考范式，帮助结构设计人员快速完成同类部件的方案搭建与参数迭代。
