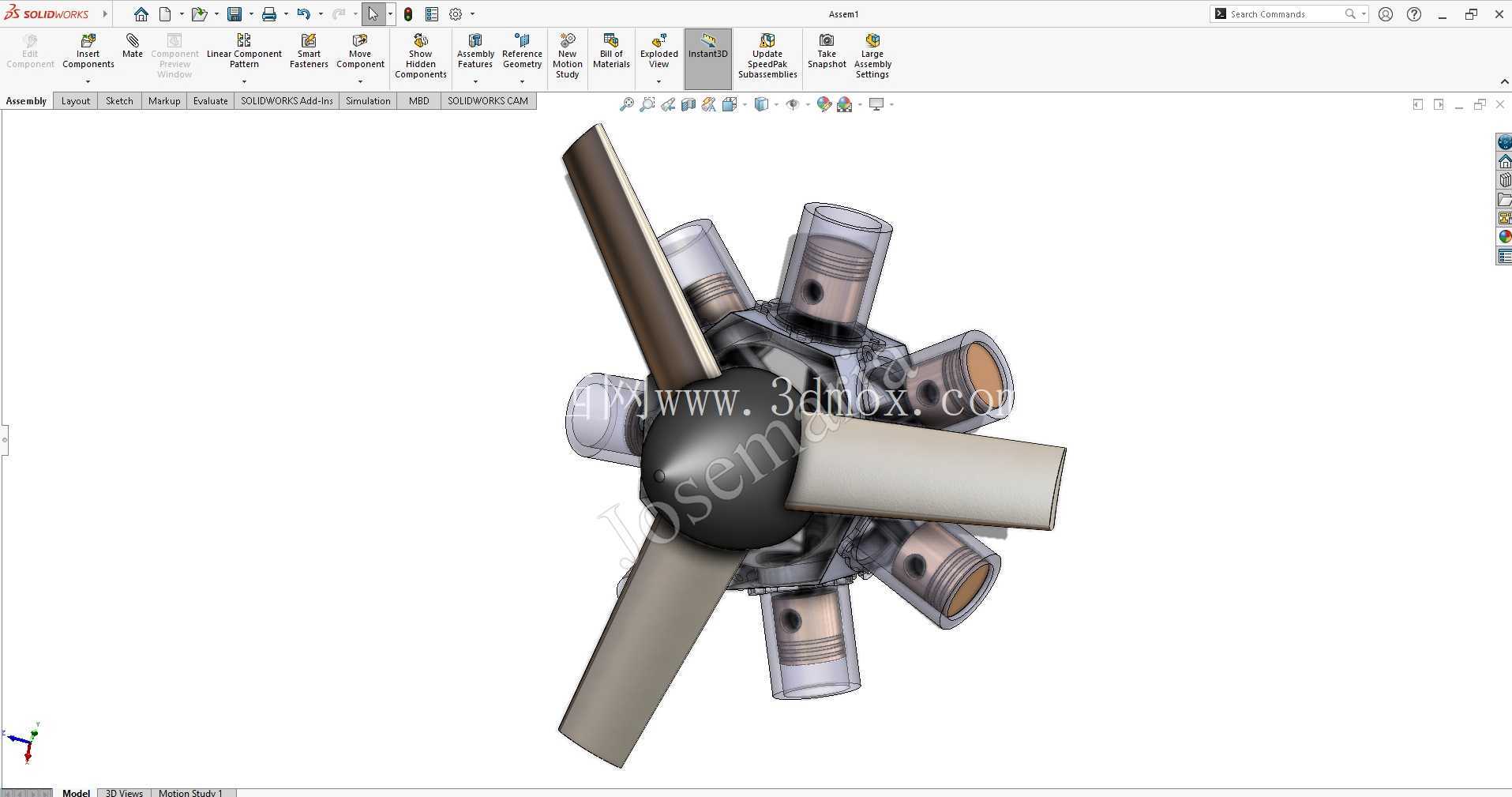

星型航空活塞动力装置结构设计

这款星型活塞动力结构，核心面向轻型通用航空飞行器、小型无人旋翼机的动力配套场景，在通航作业、低空测绘、农林植保这类对动力可靠性、重量控制要求严苛的领域，这类星型布局的动力装置始终保有不可替代的应用价值。区别于直列、V型动力布局，星型结构将多组气缸围绕中心曲轴呈放射状均匀排布，单排可布置5-9个气缸，在同等排量下能大幅缩短曲轴长度，压缩动力单元的轴向安装尺寸，对于机头空间紧凑的轻型飞行器而言，这种布局能更好适配机头整流罩的流线型设计，降低飞行过程中的迎风阻力。

从功能特性来看，星型布局的动力单元能实现更均匀的做功间隔，曲轴每旋转固定角度就有一个气缸进入做功行程，动力输出的平顺性远优于同缸数的直列结构，不需要额外加装大质量的平衡轴就能抵消大部分往复惯性力，能有效降低整机振动水平，延长动力单元与机载设备的使用寿命。同时放射状排布的气缸能让每一个缸体都直接接触迎面气流，在轻型飞行器上不需要布置复杂的液冷管路与散热系统，依靠风冷就能满足持续运转的散热需求，大幅减少附属系统的重量占比，提升动力单元的功重比，这对于对载荷极其敏感的轻型航空装备而言，是非常核心的性能优势。

设计过程中首先要确定中心曲轴的回转半径与气缸中心距的匹配关系，每个气缸的轴线必须精准交汇于曲轴的回转中心，否则活塞连杆组在运转过程中会产生额外的侧向分力，加剧缸套与活塞环的磨损，甚至出现卡滞故障。连杆组件采用主副连杆结构，一个主连杆直接连接曲轴曲柄销，其余气缸的连杆通过铰接方式连接在主连杆的关节轴上，这种结构能保证所有活塞的行程一致，压缩比偏差控制在极小范围内，避免各缸做功不均引发的振动。螺旋桨安装法兰布置在曲轴前端的输出轴端，安装端面设计有定位止口与对称分布的螺栓孔，能适配不同规格的定距螺旋桨，输出轴的轴向定位采用双列角接触轴承，可同时承受螺旋桨旋转产生的径向载荷与飞行过程中的轴向气动载荷，避免高速运转时出现轴系窜动。

安装边界方面，这类星型动力单元的径向尺寸由气缸排布数量决定，单排五缸结构的最大径向轮廓控制在整流罩的适配范围内，后端的安装机匣设计有标准化的安装节，可直接对接飞行器的发动机架，安装节的位置经过重心配平计算，保证动力单元的重心落在安装架的支撑中心，减少飞行过程中的附加力矩。气缸散热片的排布方向顺着飞行时的迎面气流方向设计，气流流过散热片时能形成顺畅的对流通道，不会出现气流滞止的散热死区，即使在夏季地面怠速运转的工况下，缸头温度也能维持在材料允许的工作区间。燃油管路与点火线路沿着气缸间隙的支撑结构排布，避开高温区域与运动部件的运动轨迹，每一处管路固定点都设置有减震胶垫，避免长期振动引发的管路疲劳破损。

在结构细节处理上，活塞裙部设计有微凸的型线，适配缸套在热态下的变形量，保证热机状态下活塞与缸套的配合间隙均匀，减少敲缸与窜油问题。曲轴内部设计有贯通的润滑油道，压力机油可通过油道直接输送到连杆轴承、活塞销等关键摩擦副，保证高转速运转时的润滑可靠性。气门机构采用顶置气门设计，推杆通过中心凸轮轴驱动，凸轮型线经过优化，兼顾气门开启的时间截面与机构运动的平顺性，避免高转速下出现气门飘移问题。整个动力单元的外部轮廓没有突兀的凸起结构，所有附件都内嵌在气缸间隙的空间内，保证安装后整流罩能完全贴合，不会额外增加飞行阻力。
